Nola hobetu dezake altzairuzko hodi-zutabe zirkular batek egitura-errendimendua eta eraikuntza-eraginkortasuna

HAISHENGingeniaritza eskaintzen duAltzairuzko hodi zutabe zirkularrasoluzioak altzairuzko eraikinetarako, industria-instalazioetarako, estadioetarako, pasabideetarako, zubietarako, markesinetarako eta egitura aurrefabrikatuetarako. Q235B edo Q355B egiturazko altzairuz fabrikatuta, zutabe hauek karga-jasaten duen profil zirkularra konbinatzen dute konexio malguarekin eta korrosioarekiko babeserako aukerak egitura-aplikazio zorrotzetarako.

Altzairuzko hodi zutabe zutabe zirkularra gainegitura batetik bere zimendura kargak transferitzeko diseinatutako egitura-elementu bertikala da. Bere sekzio zirkular hutsak karga banaketa orekatua, konpresio axialaren errendimendu sendoa, bihurdura-erresistentzia eta haize-erresistentzia nahiko baxua eskaintzen ditu. Proiektuaren eskakizunen arabera, zutabeak josturarik gabeko edo soldatutako altzairuzko hodietatik ekoiztu daitezke eta oinarri-plakekin, zurrungailuekin, konexio-plakekin, bridak, altxatzeko osagarriekin eta babes-estaldurarekin pertsonalizatu daitezke. Artikulu honek haien eraikuntza, zehaztapen nagusiak, fabrikazio-prozesua, abantailak, aplikazioak eta hautaketa kontuak azaltzen ditu.

Aurkibidea

1. Zer da altzairuzko hodi zutabe zirkularra?
2. Nola konfiguratzen da altzairuzko hodi zutabe zirkular bat?
3. Zeintzuk dira egiturazko abantaila nagusiak?
4. Zein zehaztapen ebaluatu behar dituzte erosleek?
5. Nola fabrikatzen dira altzairuzko hodi zutabeen zutabe zirkularrak?
6. Non erabiltzen dira altzairu hutsezko zutabe zirkularrak?
7. Nola konparatzen da altzairuzko beste zutabe batzuekin?
8. Nola hautatu behar dute erosleek zutabe egokia?
9. Maiz egiten diren galderak
10. Zergatik lan egin fabrikatzaile profesional batekin?

Zer da altzairuzko hodi zutabe zirkularra?

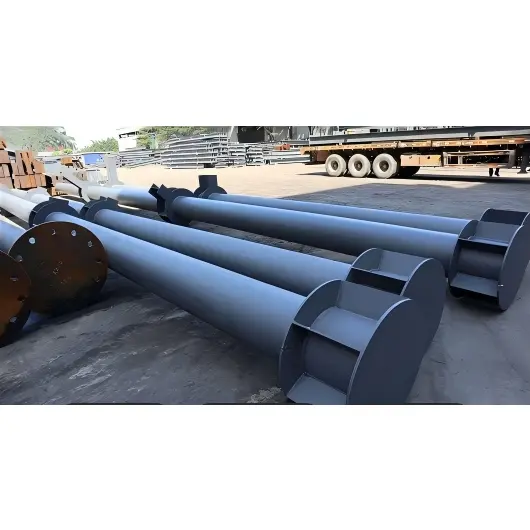

Altzairuzko Hodi Hutsen Zutabe zirkular bat karga-jasaten duen egitura-osagai bertikala da, zeharkako sekzio zilindriko hutsa duena. Normalean karbonozko egitura-altzairuz edo aleazio baxuko altzairuz fabrikatzen da eta josturarik gabeko hodi gisa edo ijetzitako eta soldatutako hodi gisa ekoitzi daiteke.

Altzairuzko zutabe solido batek ez bezala, konfigurazio hutsak beharrezkoak ez diren materialak murrizten ditu, egitura-profil sendoa mantenduz. Geometria zirkularrak tentsioak zirkunferentziaren inguruan banatzen ditu eta erresistentzia koherentea ematen du kargaren norabidea edozein dela ere. Horrek diseinua bereziki erabilgarria egiten du zutabeek konpresio axial, tolestura, tortsioa, haize-kargak edo indar eszentrikoak jasan ditzaketen tokietan.

Zehaztapen tipiko bat honela adierazten daφD × t × L, non D kanpoko diametroa adierazten duen, t hormaren lodiera eta L zutabearen luzera. Adibidez, φ219 × 8 × 6000-k 219 mm-ko kanpoko diametroa, 8 mm-ko hormaren lodiera eta 6 m-ko luzera adierazten ditu.

Nola konfiguratzen da altzairuzko hodi zutabe zirkular bat?

Egiturazko hodi-zutabe bat altzairuzko hodi bat baino gehiago da. Proiektu askotan, muntaia osoak zutabea zimenduekin, habeekin, teilatu-sistemekin eta beste egitura-elementu batzuekin integratzea ahalbidetzen duten konexio- eta sendotze-osagaiak biltzen ditu.

• Zutabearen gorputza:Diametroaren, hormaren lodieraren, luzeraren, materialaren kalifikazioaren eta diseinu-kargen arabera hautatutako altzairuzko hodi zirkular primarioa.
• Oinarrizko plaka:Soldatutako altzairuzko plaka, zutabeen kargak oinarrira transferitzen dituen aingura-torlojuen bidez.
• Gogortzeko plakak edo eraztunak:Karga handiagoak edo tokiko paketatze erresistentzia behar den tokian erabiltzen den armadura.
• Goiko plaka edo brida:Habe, trus, goiko zutabe edo egiturazko beste osagai batzuen konexio-puntua eskaintzen du.
• Konexio-plakak eta korbelak:Habe-zutabe edo hodi-hodi konexioak erraztea.
• Erresistentzia handiko torlojuak:Egitura-konexioetarako erabiltzen da, ingeniaritza-diseinuak zehazten duenean.
• Babes-estaldura:Inprimaketa, tarteko eta goiko estaldura sistemak edo galvanizazioa ingurumen-baldintzen arabera aplika daitezke.

Egitura oso luzeetarako, atal indibidualak soldadura, brida edo beste ingeniaritza-konfigurazio batzuen bidez lotu daitezke.

Zeintzuk dira egiturazko abantaila nagusiak?

Karga-banaketa orekatua

Ebakidura zirkularrak ez du ohiko ardatz sendo eta ahula. Bere geometriak tentsioa hodiaren inguruan banatzen du, norabide ezberdinetako kargaren eraginpean dauden egituretarako egokia da.

Konpresio eta Torsio Errendimendu Sendoa

Tutu-zutabeak maiz hautatzen dira karga axialaren ahalmen handia eta bihurdura-efektuekiko erresistentzia eskatzen duten aplikazioetarako. Sekzio huts itxiak egitura-eraginkortasun erabilgarria ere eskaintzen du non egonkortasuna eta norabide anitzeko karga garrantzitsuak diren.

Haizearen Esposizio Murriztua

Profil zilindriko errazak erresistentzia aerodinamikoa murrizten du egiturazko profil angeluarrekin alderatuta. Ezaugarri hau baliagarria izan daiteke ageriko zutabeetan, koipeetan, pasabideetan, dorreetan, estadioen egituretan eta kanpoko beste instalazio batzuetan.

Instalazio eraginkorra

Egitura-alternatiba astunago batzuekin alderatuta, altzairuzko zutabe hutsek indarra-pisu erlazio eraginkorra eskain dezakete. Oinarrizko plaken, konexio-osagaien, zuloen eta babes-estalduren fabrikazio-lanak ere murrizten ditu obran behar den prozesamendu kopurua.

Malgutasun arkitektonikoa

Itxura zilindriko leunak ondo funtzionatzen du egitura-osagaiak nahita ikusten direnean. Zutabe zirkulurrek, beraz, funtzio estrukturalak eta arkitektonikoak konbina ditzakete merkataritza-eraikinetan, instalazio publikoetan, paisaia-egituretan eta proiektu industrial modernoetan.

Zein zehaztapen ebaluatu behar dituzte erosleek?

Egitura-zutabe bat hautatzea ingeniaritza-eskakizunekin hasi behar da hodiaren diametroa hautatzea baino. Materialaren kalifikazioa, hormaren lodiera, luzera, konexioaren konfigurazioa, karga-baldintzak, fabrikazio-perdoiak eta korrosio-inguruneak eragina dute azken zehaztapenean.

Esate baterako, HAISHENG-en produktuaren informazioak Q235B eta Q355B materialen kalifikazio nagusi gisa identifikatzen ditu eta hodien dimentsioak φD × t × L formatuan ematen ditu. Benetako egitura-dimentsioak beti zehaztu behar dira proiektuaren kalkuluetatik eta aplikagarriak diren diseinu-arauetatik.

Nola fabrikatzen dira altzairuzko hodi zutabeen zutabe zirkularrak?

Fabrikazio profesionalak altzairuzko hodia edo plaka garraiatzeko eta instalatzeko prest dagoen egitura-multzo amaitu batean bihurtzen du. Ekoizpen-prozesu kontrolatu batek dimentsio-zehaztasuna, soldadura-kalitatea, zuzentasuna eta gainazalaren babesa mantentzen laguntzen du.

1. Lehengaien ikuskapena:Altzairuaren kalifikazioa, neurriak, gainazalaren egoera eta materialaren dokumentazioa egiaztatzen da.
2. Ebaketa:Hodiak edo altzairuzko plakak behar diren zutabeen luzeraren eta fabrikazio-planen arabera mozten dira.
3. Eratzea:Diametro handiko zutabe soldatuak altzairuzko plaka forma zilindriko batean ijetziz ekoiztu daitezke eta ondoren soldatuz.
4. Amaierako prestaketa:Zutabeen muturrak mekanizatuak edo alakatuak izan daitezke beharrezko konexio-geometria lortzeko.
5. Osagaien muntaia:Oinarrizko plakak, goiko plakak, zurrungailuak, mentsuak, bridak eta konexio-plakak ingeniaritza-planen arabera kokatzen dira.
6. Soldadura:Osagaiak fabrikazio-prozedura egokiak erabiliz soldatzen dira, beharrezkoa denean proba ez-suntsitzaileak aplikatuz.
7. Zuzenketa eta zuzenketa:Soldadura-deformazioa eta zutabeen zuzentasuna egiaztatu eta zuzentzen dira beharrezkoa denean.
8. Zuloen tratamendua:Bolt eta utilitate zuloak zulatzen edo prozesatzen dira zehaztutako dimentsio eta kokapenetara.
9. Gainazaleko tratamendua:Herdoila eta errota-ezkata leherketa bidez kendu daitezke primer eta babes-estaldura aplikatu aurretik.
10. Azken ikuskapena:Bidalketa baino lehen, neurriak, konexioak, soldadurak, estaldura-egoera, markak eta ontziak ikuskatzen dira.

Diametro handiko zutabeetarako, soldatutako eraikuntzak malgutasun handiagoa ematen du diametroan eta hormaren lodieran. Joturarik gabeko hodi-zutabeak, berriz, erabilgarriak izan daitezke juntadurarik gabeko eraikuntza eta dimentsio-baldintza zehatzak hobesten diren lekuetan.

Non erabiltzen dira altzairu hutsezko zutabe zirkularrak?

Egitura-errendimenduaren eta geometria zilindriko garbiaren konbinazioak zutabe hauek ingeniaritza nahiz arkitektura-helburuetarako balio dute.

• Industri lantegiak:Egiturazko euskarri bertikal gisa erabiltzen da fabriketan eta ekoizpen instalazioetan.
• Estadioak eta zabalgune handiak:Norabide anitzeko karga eta itxura arkitektonikoa garrantzitsuak diren egituretarako egokia.
• Pasabideak eta kapelak:Profil leunak konponbide praktikoa ematen du agerian dauden kanpoko euskarrietarako.
• Eraikin aurrefabrikatuak:Fabrikako osagaiek muntaia erraztu eta eraikuntzaren koordinazioa hobetu dezakete.
• Zubiak eta udal egiturak:Hautatutako kaietan, euskarri-kideetan, baranda-postuetan eta erlazionatutako egituretan aplika daiteke.
• Paisaia arkitektura:Zutabe zilindrikoek egiturazko euskarria eman dezakete ikusmen itxura garbia mantenduz.
• Goiko egiturak:CHS kide handiagoak karga bertikal eta konbinatu handietarako diseinatu daitezke.

Nola konparatzen da altzairuzko beste zutabe batzuekin?

Egitura-profil ezberdinek ingeniaritza helburu desberdinak betetzen dituzte. Hortaz, sekzio huts zirkular bat proiektuaren eskakizunen arabera ebaluatu behar da, H sekzioen ordezko unibertsal gisa edo sekzio huts karratu/angeluzuzenen ordezkotzat hartu beharrean.

Atal egokia egitura-kalkuluen, konexio-baldintzen, fabrikazio-baldintzen, materialen erabilgarritasunaren, proiektuaren aurrekontuaren eta eraikuntza-arau aplikagarrien araberakoa da.

Nola hautatu behar dute erosleek zutabe egokia?

Kontratazio talde, ingeniari, kontratista eta altzairuzko egitura fabrikatzaileentzat, zehaztapen tekniko argi batek komunikazio-arazoak eta aurrekontu-atzerapenak nabarmen murrizten ditu.

1. Definitu diseinu-kargak:Eman karga axialak, tolestura-momentuak, tortsio-efektuak, haize-kargak, baldintza sismikoak eta diseinurako beste informazio garrantzitsua.
2. Berretsi neurriak:Zehaztu kanpoko diametroa, hormaren lodiera, luzera eta beharrezko dimentsio-perdoiak.
3. Hautatu materialaren kalifikazioa:Q235B eta Q355B aukera arruntak dira, azken kalifikazioak proiektuaren diseinu-eskakizunak bete behar ditu.
4. Konexioaren xehetasunak zehaztu:Oinarrizko plakaren neurriak, aingura-torloen antolaketa, bridaren baldintzak, habearen konexio-kokapenak eta zurrungailuaren xehetasunak eman.
5. Kontuan hartu ingurumena:Kanpoko, heze, kostaldeko edo kimikoki erasokorrak diren inguruneek korrosioaren babes handiagoa behar dute.
6. Egiaztatu ikuskapen-eskakizunak:Eztabaidatu dimentsio-ikuskapena, soldadura-ikuskapena, proba ez-suntsitzaileak, estalduraren lodiera eta dokumentazioa produzitu aurretik.
7. Logistika plana:Kontuan hartu zutabeen luzera, garraio-murrizketak, altxatze-puntuak, segmentazioa, ontziratzea eta instalazio-sekuentzia.

Marrazki edo zehaztapen-pakete zehatz batek fabrikatzaileak fabrikazio-bide eta konexio-konfigurazio egokiena zehazteko aukera ematen du. Erosleek altzairuzko egiturazko osagaiak ere berrikus ditzakete zutabeak fabrikatutako altzairuzko beste elementu batzuekin nola integratzen diren ulertzeko.

Maiz egiten diren galderak

Zein material erabili ohi dira altzairuzko hodi zutabe zirkularretarako?

Q235B eta Q355B egitura-altzairuak zutabe horietarako zehazten dira normalean. Azken materiala egitura-kalkuluen, aplikagarri diren arauen, ingurumen-baldintzen eta proiektuaren eskakizunen arabera hautatu behar da.

Zein da josturarik gabeko eta soldatutako tutu-zutabeen arteko aldea?

Joturarik gabeko zutabeak josturarik gabeko altzairuzko hodietatik sortzen dira eta ez dute luzetarako soldadurarik. Soldatutako zutabeak altzairuzko xaflaz eratzen dira eta soldadura bidez elkartzen dira. Soldatutako eraikuntzak malgutasun handiagoa eskaintzen du diametro handietarako eta pertsonalizatutako horma-lodieretarako, eta hodirik gabeko hodiak onuragarriak izan daitezke diametro zehatzetarako eta egitura-eskakizunetarako.

Pertsonalizatu al daiteke altzairuzko hodi zutabe zutabe zirkular bat?

Bai. Fabrikazio-gaitasunen eta ingeniaritza-baldintzen arabera, diametroa, hormaren lodiera, luzera, oinarri-plakak, goiko konexioak, zurrungailuak, konexio-plakak, torloju-zuloak, altxatze-orriak, juntura-konfigurazioak eta gainazaleko tratamenduak pertsonaliza daitezke.

Nola tratatzen da korrosioaren babesa?

Ohiko aukerak honako hauek dira: granailadura, eta ondoren, primer, tarteko eta estaldura sistemak. Beroko galvanizazioa ere kontuan hartu daiteke aplikazio egokietarako, batez ere korrosioaren babesa hobetu behar denean.

Kanpoko egituretarako egokiak al dira hodi zirkularrak zutabeak?

Kanpoko aplikazioetan erabil daitezke, hala nola kanoiak, pasabideak, paisaia-egiturak, udal-instalazioak eta bistako altzairu-sistemetan, zutabeen dimentsioak, egitura-diseinua, konexioak eta korrosioaren aurkako babes-sistema behar bezala zehazten direnean.

Zer informazio eman behar da aurrekontua eskatzeko?

Informazio erabilgarria kantitatea, altzairuaren kalifikazioa, kanpoko diametroa, hormaren lodiera, luzera, konexio marrazkiak, oinarri-plakaren xehetasunak, gainazaleko tratamendu-eskakizunak, ikuskapen-arauak, helmuga eta aurreikusitako entrega-egutegia dira. Egiturazko marrazkiak bereziki lagungarriak dira pertsonalizatutako proiektuetarako.

Zergatik lan egin fabrikatzaile profesional batekin?

Egitura-zutabe batek karga-sistema oso baten zati gisa funtzionatu behar du, beraz, produktuen hautaketak hodien prezioak alderatzea baino gehiago izan beharko luke. Fabrikazio-zehaztasunak, soldadura-kalitateak, konexioaren xehetasunek, gainazalaren babesa, ikuskapen-prozedurak, ontziratzeak eta entrega-koordinazioak proiektuaren azken emaitzan eragina dute.

HAISHENGek Q235B edo Q355B egitura-altzairuzko zutabe zirkularra hornitzen ditu eta fabrikazio-konfigurazioak onartzen ditu, besteak beste, oinarri-plakak, zurrungailuak, konexio-plakak, erresistentzia handiko torlojuak eta babes-estaldurak. Proiektuaren eskakizun espezifikoetarako, erosleek marrazkiak, dimentsioak, kargatzeko informazioa, kantitatea eta aplikazio-baldintzak eman ditzakete zutabeen konfigurazio egokia ebaluatu ahal izateko.

Altzairuzko egitura-proiektu bat planifikatzen al duzu edo pertsonalizatutako egitura-zutabeak eskuratzen?Partekatu zure marrazkiak eta eskakizun teknikoak HAISHENG-ekin gaur. Materiala aukeratzeko, fabrikazioaren xehetasunak, konexio-konfigurazioak, aurrekontuen laguntza eta entrega-plangintzarako,jarri gurekin harremanetanzure proiektua HAISHENG taldearekin eztabaidatzeko.
