HAISHENGpertsonalizatutako hornigaiakEgiturazko altzairu formako zutabeakonponbideak, non ohiko zutabe karratu, biribil edo H-habeetako zutabeek diseinu arkitektonikoak, konexio-baldintzak edo karga-baldintzak behar bezala ase ezin dituzten proiektuetarako. Zehaztasun-fabrikazioa eta ebakidura malgua konbinatuz, zutabe hauek egituraren errendimendua espazioaren erabilera eraginkorra integratzeko modu praktikoa eskaintzen dute.
Egiturazko altzairuzko formako zutabea karga-jasapen bertikaleko kide pertsonalizatua da, estandarra ez den zehar-ebaki batekin diseinatua. Zutabe konbentzionalak ez bezala, L itxurako, T formako, gurutzeformako, poligonaleko, sekzio aldakorreko, kurbatu edo proiektuko beste konfigurazio batzuetan fabrika daiteke. Malgutasun horri esker, bereziki baliotsua da eraikinen izkinetarako, ezkutuko horma-zutabeetarako, espazio arkitektoniko irregularrak, zabalgune handiko egiturak eta karga eszentrikoak edo norabide anitzekoak diren eremuetarako.
Ingeniari, arkitekto, kontratista eta kontratazio taldeentzat, zutabe egokia hautatzea ez da nahikoa indarra duen altzairua aukeratzea besterik ez. Geometria, konexio-norabidea, fabrikazio-zehaztasuna, eskakizun sismikoak, korrosioaren babesa, instalazio-baldintzak eta espazioaren erabilera orokorra ere kontuan hartu behar dira. Behar bezala diseinatutako formako zutabe batek faktore horiei aurre egin diezaieke egitura-soluzio integratuaren zati gisa.
1. Zer da itxurako egiturazko altzairuzko zutabe bat?
2. Zeintzuk dira konfigurazio arruntak?
3. Zeintzuk dira abantaila nagusiak?
4. Zein materialek eta errendimendu-parametroek dute garrantzia?
5. Nola fabrikatzen da egiturazko altzairuzko zutabe bat?
6. Non erabiltzen dira formadun egiturazko altzairuzko zutabeak?
7. Nola konparatzen da ohiko zutabeekin?
8. Nola hautatu behar dute erosleek zutabe egokia?

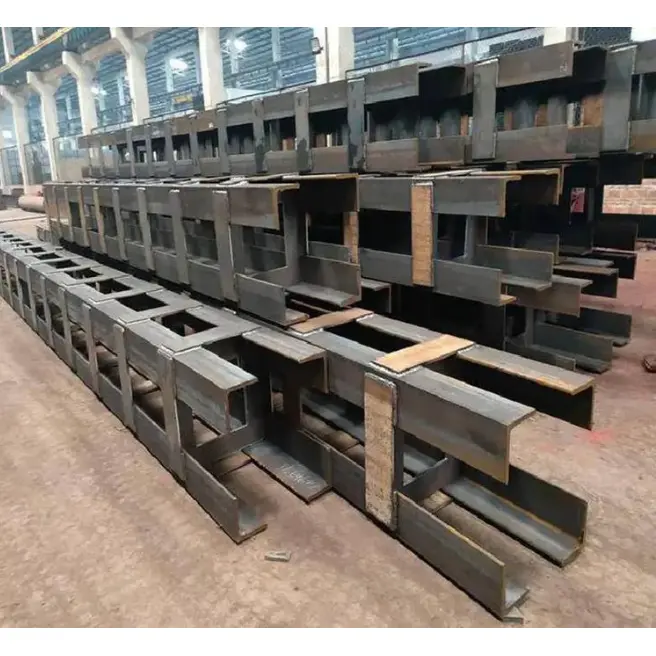

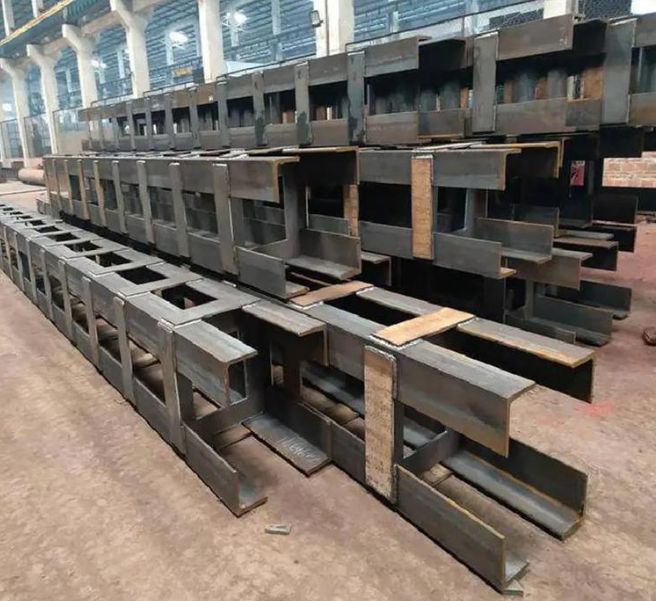

Egiturazko Altzairuzko Zutabea egitura-elementu bertikal bat da, zeinaren zeharkako sekzioa bereziki laukizuzen, zirkular edo H sekzio estandarretik kanpo diseinatuta dagoen. Altzairuzko xaflak, egitura-atalak, sekzio hutsak edo altzairuzko hodiak mihiztatuz eta soldadura eta fabrikazio prozesu kontrolatuen bidez lotuz fabrikatu daiteke.
Helburu nagusia zutabe estandarrek modu eraginkorrean aurre egin ezin dituzten egitura- edo arkitektura-arazoak konpontzea da. Adibidez, baliteke eraikinaren izkinan kokatutako zutabe batek bi hormekin altxatuta egon behar izatea barruko espazio erabilgarri batean proiektatu beharrean. L formako zutabe batek baldintza horri aurre egin diezaioke beharrezko karga-bidea mantenduz.
Era berean, norabide anitzeko habeak jasotzen dituen erdiko zutabe batek konfigurazio gurutzeforma baten onura izan dezake. Sekzio aldakorreko eta kurbatuetako zutabeek fatxada arkitektoniko bereizgarriak ere onartzen dituzte, non ohiko profil konbentzionala integratzea zaila izango litzatekeen.
HAISHENG-en produktuaren zehaztapenen arabera, konfigurazio tipikoak L-formakoak, T-formakoak, gurutzeformakoak, poligonalak, konposatuak, sekzio aldakorrekoak eta zutabe kurbatuak dira. Diseinua eraikuntza planoen, gunearen baldintzen, konexio puntuen eta proiektuaren karga-baldintzen arabera garatu daiteke.
Eraikinen geometria desberdinek egitura-soluzio desberdinak behar dituzte. Ondoko konfigurazio hauek altzairuzko eraikuntza estandarrak ez diren aukera erabilgarrienetakoak dira:
| Konfigurazioa | Aplikazio Tipikoa | Funtsezko abantaila |
|---|---|---|
| L formako zutabea | Eraikuntzaren izkinak eta hormaren elkarguneak | Hormen kontra estuki egokitzen da eta barruko oztopoak murrizten ditu |
| T formako zutabea | Horma-zentroak, korridoreak eta ertz-kokapenak | Laguntza orekatua eskaintzen du hormaren diseinuekin integratzen den bitartean |
| Zutabe gurutziformea | Erdiko egitura-nukleoak eta norabide anitzeko habe-konexioak | Hainbat norabidetako konexioak errazten ditu |
| Z formako zutabea | Oinplano irregularrak eta egitura-eremu espezializatuak | Espazio antolamendu konplexuetara egokitzen da |
| Zutabe poligonala | Egitura arkitektonikoak eta zabalgune handiko proiektuak | Geometria pertsonalizatua eta egitura-eskakizunak konbinatzen ditu |
| Aldagai-Atalaren Zutabea | Goiko egiturak eta fatxada arkitektonikoak | Atalaren neurriak kargaren edo diseinuaren arabera aldatzeko aukera ematen du |
| Zutabe kurbatua | Fatxada kurbatuak eta proiektu arkitektoniko bereizgarriak | Baldintza bisual eta geometriko konplexuak onartzen ditu |
Konfigurazio egokiena egitura-ingeniaritza kalkuluen bidez zehaztu behar da, itxuragatik soilik hautatu beharrean. Zeharkako geometriak, plakaren lodiera, zutabearen altuera, karga-baldintzek, konexio-xehetasunak eta aplikagarriak diren diseinu-kodeek eragina dute azken diseinuan.
Abantailarik nabarmenena malgutasun geometrikoa da. Eraikinaren diseinua zutabe estandar batera egokitzera behartu beharrean, ingeniariek zutabea egiturara egokitu dezakete. Hau bereziki erabilgarria da izkinetarako, hormetako bidegurutzeetarako, solairu mailakatuetarako, plano irregularretarako eta instalazio mugatuetarako.
Zutabe bat horman txerta daitekeenean, egitura-proiekzioengatik galtzen den zoru erabilgarriaren kopurua murriztu daiteke. Hau baliotsua izan daiteke bizitegi-eraikinetan, merkataritza-espazioetan, instalazio publikoetan eta barruko plangintzaren eraginkortasuna garrantzitsua den egitura aurrefabrikatuetan.
Forma bereziko zutabeek habe, giltza eta beste egitura-elementu batzuen konexio-azalera anitz eman ditzakete. Gurutze-konfigurazio bat, adibidez, egitura-kideak hainbat norabidetatik bat egiten duten egoeretarako diseina daiteke.
Gorputz-adarraren zabalera, plakaren lodiera eta ebakidura orokorra egokituz, ingeniariek egiturazko materialaren banaketa alda dezakete eta ardatz ezberdinen zurruntasunean eragin dezakete. Horri esker, formako zutabeak erabilgarriak dira karga-baldintza ezohiko bertikalak, albokoak edo eszentrikoak dituzten proiektuetarako.
Fabrikazio-jarduera konplexu asko entregatu aurretik burutu daitezke. Ebaketa, muntaketa, soldadura, zuzenketa, amaierako mekanizazioa, plakaren eranskina, ikuskapena eta gainazaleko tratamendua koordinatu daitezke fabrikazio kontrolatutako ingurune batean. Horrek eraikuntza gunean behar den fabrikazio-kopurua murriztu dezake.
Materialen hautaketak proiektuaren egitura-kalkuluekin, ingurumen-baldintzekin, tenperatura-eskakizunekin eta aplikagarriak diren arauekin bat etorri behar du. HAISHENG-ek Q235B eta Q355B zerrendatzen ditu lehen materialen aukera gisa, Q355NL eta Q355GJ tenperatura baxuko edo sismiko handiko eskakizun zehatzetarako eskuragarri.
| Parametroa | Zehaztapen tipikoa |
|---|---|
| Lehen Materialak | Q235B, Q355B |
| Materialen aukera bereziak | Q355NL, Q355GJ |
| Plaka / Limb Lodiera | Diseinuaren arabera 8-60 mm inguru |
| Gorputz bakarraren zabalera | 100-600 mm inguru konfigurazioaren arabera |
| Segmentuaren luzera tipikoa | 9 m edo 12 m; eraikuntza segmentatua altuera handiagoetarako |
| Zutabeen zuzentasuna | ≤ L/1000 |
| Zeharkako Sekzio Dimentsionala Desbideratzea | ±2-3 mm gutxi gorabehera |
| Oinarrizko plakaren lodiera | 16-60 mm inguru |
| Aingura Bolt sorta | M20–M64 diseinuaren arabera |
Erreferentzia gisa, Q235B egitura-aplikazio estandarretarako erabiltzen da normalean, eta Q355B-k, berriz, etekin-erresistentzia handiagoa eskaintzen du eta egokia da karga astunetarako, altuerako eta egitura-aplikazio zorrotzetarako. Materialen hautaketa beti egiaztatu behar da proiektuaren ingeniaritza-eskakizunen eta tokiko egitura-kodeen arabera.
Korrosioaren babeserako, gainazalaren prestaketa eta estaldura hautatzea ere garrantzitsuak dira. Sistema tipiko batek Sa2.5-era granailatzea izan daiteke, eta jarraian zink-aberastutako primer bat, tarteko estaldura eta goiko estaldura. Ingurune oldarkorragoetarako, hala nola kostaldeko aplikazioetarako, beroan galbanizazioa ere kontuan hartu daiteke.
Zehaztasun-fabrikazioa bereziki garrantzitsua da, geometria ez-estandarrak leku gutxiago uzten duelako kontrolatu gabeko fabrikazio akatsetarako. Fabrikazio lan-fluxu tipiko batek fase hauek ditu:
Egitura-juntura kritikoetarako, saiakuntza ez-suntsitzaileak txerta daitezke kalitate-kontroleko planean. HAISHENG-ek I. graduko soldadurak eta % 100eko ultrasoinuen probak zehazten ditu habe-zutabeen giltzarrietarako eta juntura primarioetarako konfigurazio aplikagarrietan.
Geometria pertsonalizatuaren aldakortasunari esker, zutabe hauek egokiak dira egitura-atal estandarrak integratzen zailak diren proiektuetarako.
Bereziki erabilgarriak dira egitura-eskakizunak eta eskakizun arkitektonikoak gainjartzen direnean. Zutabea salgaien atal estandar gisa tratatu beharrean, kide osoa eraikinaren egitura-sistemaren zati gisa diseinatu daiteke.
| Ezaugarri | Egiturazko altzairu formako zutabea | Ohiko H-Sekzioa | Sekzio Huts Zirkularra |
|---|---|---|---|
| Zeharkako Malgutasuna | Oso altua; geometria pertsonalizatua | Geometria estandarra | Geometria zirkular estandarra |
| Horma Integrazioa | Aukeratutako diseinuetarako bikaina | Moderatua | Moderatua |
| Norabide anitzeko konexioak | Hainbat konexio norabidetarako diseinatu daiteke | Ardatz ortogonal primarioetara naturalago egokitzen da | Konexioak atalaren inguruan antolatu daitezke, baina baliteke xehetasun espezializatuak behar izatea |
| Egokigarritasun arkitektonikoa | Bikaina | Moderatua | Ona |
| Aldagaien Atala | Eskuragarri | Fabrikazio gehigarririk gabe mugatua | Posible baina pertsonalizatutako fabrikazioa eskatzen du |
| Erabilera tipikoa | Egitura konplexuak eta ez estandarrak | Ohiko altzairuzko markoak | Ageriko zutabeak eta egitura-aplikazio espezializatuak |
Konparaketa honek ez du esan nahi formako zutabe bat beti hobea denik. Sekzio estandarrak oso ekonomikoak eta eraginkorrak izaten jarraitzen dute haien geometria proiektuarekin bat datorrenean. Konbentziozko profilek espazioan, konexioetan, forma arkitektonikoan edo egitura-errendimenduan konpromisoak sortzen dituztenean agertzen da itxuradun altzairuzko zutabe baten balioa.
Txinako fabrikatzaile edo hornitzaile baten bila dabiltzan kontratistak, egitura-ingeniariak eta kontratazio-taldeentzat, hainbat faktore baieztatu behar dira eskaera egin aurretik.
Fabrikatzaile fidagarri batek ingeniaritza-planoak fabrikazio-prozesu kontrolatu batera itzultzeko gai izan behar du, lehengaitik amaitutako osagaiaren bidez trazabilitatea mantenduz.
Bere helburu nagusia karga-zutabe bat eskaintzea da, diseinu arkitektonikoetara, ezohiko konexio-eskakizunetara, espazio mugatuetara, karga eszentrikoetara edo zutabe estandarrak egokiak ez diren egitura-esparru konplexuetara egokitu daitekeena.
Bai. Zehar-sekzioa, dimentsioak, altzairu-maila, plakaren lodiera, altuera, konexio-plakak, zurrungailuak, oinarri-plakak eta gainazaleko tratamendua pertsonaliza daitezke ingeniaritza-planen eta proiektuaren eskakizunen arabera.
Q235B eta Q355B aukera arruntak dira. Proiektuaren baldintzen arabera, Q355NL edo Q355GJ kontuan izan daitezke tenperatura baxuko edo sismiko handiko aplikazio zehatzetarako.
Altuera handiko eta karga astuneko egituretan erabil daitezke, behar bezala diseinatuta daudenean. Azken diseinua egitura-kalkuluen bidez egiaztatu beharko da eta aplikagarriak diren eraikuntza-kodeak bete.
Bai. Ingurunearen arabera, babes-aukerak geruza anitzeko estaldura-sistemak edo beroan galbanizazioa izan daitezke. Tratamendu egokia zehaztu behar da esposizio-baldintzen eta proiektuaren eskakizunen arabera.
Informazio erabilgarria honako hauek dira: egitura-planoak, zutabeen dimentsioak, sekzio-mota, altzairuaren kalifikazioa, kantitatea, behar den luzera, konexioaren xehetasunak, gainazaleko tratamendua, ikuskapen-eskakizunak, entrega-helmuga eta aplikagarriak diren estandarrak.
A Egiturazko altzairu formako zutabeairtenbide eraginkorra eskaintzen du ohiko altzairuzko profilek aldi berean egitura-, arkitektura- eta espazio-erabilera-eskakizunak bete ezin dituztenean. L formako izkinako zutabeetatik eta T formako hormako zutabeetatik gurutzedun, poligonal, kurbatu eta sekzio aldakorreko konfigurazioetaraino, geometria pertsonalizatuari esker, egitura-sistema proiektura egokitzea ahalbidetzen du, proiektua profil estandar batera egokitzera behartu beharrean. Txinako fabrikatzaile fidagarri eta altzairuzko egitura hornitzaile fidagarri bat bilatzen duten erosleentzat, HAISHENG-ek fabrikazio pertsonalizatua eskaintzen du marrazkietan, material-baldintzetan, konexio xehetasunetan, dimentsio-zehaztapenetan, ikuskapen-baldintzetan eta gainazal-tratamendu-beharretan oinarrituta. Altzairuzko egitura estandarra ez den proiektu bat planifikatzen ari bazara eta zutabeen neurri pertsonalizatuak, kontsulta teknikoa edo proiektuaren aurrekontua behar badituzu,jarri gurekin harremanetanzure eskakizunak eztabaidatzeko eta formako egitura altzairuzko zutabeen irtenbide egokia garatzeko.
