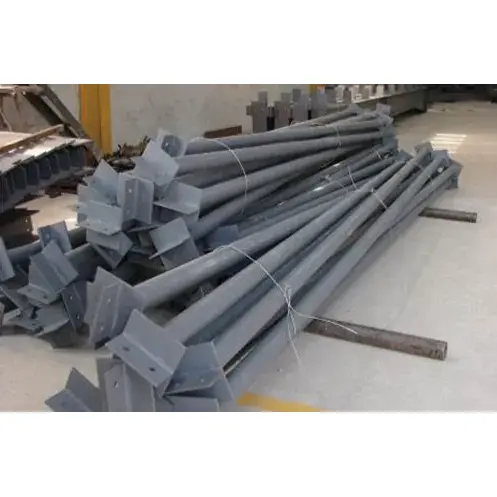

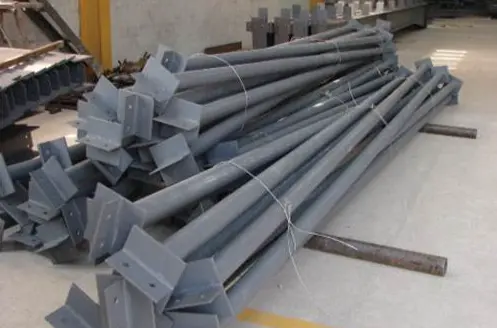

Altzairuzko egitura fabrikako eraikinetan eta atariko marko sistemetan, Egiturazko Altzairuzko Tie Rod Kideak luzetarako egonkortze-osagai ezinbestekoa da. Produktu hau hodi biribilekin eta altzairuzko atalekin fabrikatzen da eta eraikinaren luzera osoan jartzen da. Altzairuzko egitura anitz lotzen ditu eta indar horizontalak transferitzeko eta osagaien desplazamendua mugatzeko bereziki diseinatuta dago. Euskarri ezberdinetako osagaiekin batera erabiltzen denean, eraikinaren alboko erresistentzia orokorra nabarmen hobetu daiteke. Produktuak zehaztapen ugari eta prozesatzeko teknika helduak ditu, eraikuntzaren eraginkortasuna eta segurtasuna kontuan hartuta. Altzairuzko egitura proiektuetarako osagai estandar errentagarria da.
1. Tiranteen industria kodea XG da. Altzairuzko egituraren atari-markoaren, fabrika-eraikinen eta truss-sistemen barruko bigarren mailako osagai horizontal longitudinalei dagozkie, eta ez dute karga bertikala jasaten.
2. Egiturazko Altzairuzko Tie Rod Kideak batez ere tentsio axiala eta presio axiala jasaten ditu. Eraikineko espazioaren sistema egonkorra eraikitzeko oinarrizko osagaia da.
1. Luzetarako indar horizontalak transmititu, haizearen indarrari, lurrikararen eraginei eta fabrikako garabien funtzionamenduak sortutako luzetarako balaztatze-indarrari aurre egin.
2. Murriztu altzairuzko habeen eta altzairuzko zutabeen kanpoko desplazamendu planoa, osagaien kalkulu-luzera eraginkortasunez laburtuz.
3. Hainbat euskarri osagaiekin konbinatuta, alboko indarrari aurre egiteko egitura-sistema osoa osatzen du eraikin osoaren egonkortasun espaziala bermatzeko.
1. Tirante zurrunak: tentsioa zein presioa jasan dezakete. Merkatuan gehien erabiltzen direnak dira eta gehienbat altzairuzko hodi biribilez eginak daude. Normalean teilatuaren gailurrean, zutabeen goialdean eta garabi-habeen altuera-posizioetan daude antolatuta.
2. Tirante malguak: tentsioa bakarrik jasan dezakete. Altzairu biribilez edo angelu bakarreko altzairuz eginda daude eta, oro har, ez dira lokailu nagusi estandar gisa erabiltzen.
1. Egiturazko Altzairuzko Tie Rod Kide atari nagusia eta altzairuzko habeak konektatzeko erabiltzen da. Altzairuzko hodi biribilez egina dago eta luzetarako indar axial orokorra transmititzeaz arduratzen da.
2. Teilatuko Truss Tie Bars ZLT eta XLT motatan banatzen dira. Teilatu-trukak lotzeko bakarrik erabiltzen dira eta altzairu finez eginda daude. Tokiko ainguratze papera baino ez dute jokatzen.
1. Erabilitako material nagusiak beroan ijetzitako jostura zuzeneko altzairuzko hodiak eta josturarik gabeko altzairuzko hodiak dira. Ohiko proiektuetarako, Q235B materiala hautatzen da, eta zabalera handiko eta karga astuneko baldintzetarako, berriz, Q355B materiala erabiltzen da.
2. Hodi arrunten zehaztapenak hormaren lodierarekin konbinatutako kanpoko diametroa dira, ∅89×3.0, ∅114×3.0, ∅114×3.5, ∅140×4.0 eta ∅159×4.0.
3. Lehengaien luzera estandarrak 6m, 9m eta 12m-tan banatzen dira. Luzera estandarra gainditzen duten hagak tokian bertan konektatuko dira.
1. Amaiera-plakak: materiala hodiaren material nagusiaren berdina da, 8mm eta 16mm arteko lodiera du. Torlojuen zuloak aldez aurretik prozesatzen dira altzairuzko habeekin eta altzairuzko zutabeen bridak torlojuekin lotzeko marrazkien arabera.
2. Errefortzu-saihets-plakak: tentsiodun euskarrien posizioetan zurruntze-plakak triangeluarrak gehitzen dira, amaierako plaken tokiko deformazioa ekiditeko. Osagarri hau tarte ertaineko eraikinetan bazter daiteke.
3. Erreserbatutako zuloaren posizioa: Fabrikak uniformeki prozesatzen ditu torloju-zuloak, izkinako tiranteen konexio-zuloak, eta ainguratze-zuloak onartzen ditu tokian bertan muntatzeko zehaztasuna bermatzeko.
1. Lotura-torlojuak: baldintza arruntetan, erabili 4.8 graduko torloju arrunten M16 eta M20 zehaztapenak; garabietarako, defentsa sismikorako guneetarako eta karga astuneko lantegietarako, erabili 8.8 graduko indar handiko torlojuetarako.
2. Osagarri osagarriak: lokailu bakoitza zehaztapen berdineko zirbilgailu lauak, malguki-zirbilgailuak eta azkoin lodiak ditu. Osagarri guztiak uniformeki tratatzen dira korrosioaren aurkako.
1. Oinarrizko korrosioaren aurkako tratamendua: proiektu arruntetarako, St3 kalifikazioaren eskuzko herdoila kentzea onartzen da; funtsezko proiektuetarako, Sa2.5 graduko herdoila kentzea ezartzen da. Oinarrizko estalkia eta goiko estalkia aplikatzen dira, film lehorra guztizko lodiera 60μm eta 100μm artean kontrolatuta.
2. Korrosioaren aurkako konfigurazio altua: kanpoko eta hezetasun handiko ingurune korrosiboetarako, beroan galbanizazio prozesu orokorra hartzen da. Alde biko galbanizazio kopurua ez da 275 g/㎡ baino txikiagoa.
3. Suaren babeserako tratamendua: su-eremuetan dauden hagaxketarako, aplikatu suaren aurkako estaldura meheak 0,5 ordu eta 1 ordu bitarteko suaren erresistentzia duten.
Egiturazko altzairuzko tirantearen kideak ezin du modu independentean funtzionatu eta beste osagai batzuekin konbinatu behar da. Horizontalki, teilatuaren euskarri horizontalekin eta zutabeen gurutze euskarriekin konbinatzen da, eta bertikalean, euskarri bertikalekin eta izkinako euskarriekin konbinatzen da euskarri sistema orokor itxi eta egonkorra osatzeko.
1. Eraikuntzako zutabeen goiko kotan, jarri tirante zurrunak luzera osoan.
2. Fabrikako teilatuaren gailurrean, jarri tirante zurrunak lerro osoan zehar.
3. Garabiekin hornitutako fabriketarako, gehitu tiranteak garabi-habeen goiko eta beheko bridenetan.
4. Altzairuzko habeen muturretan, sekzio aldakorreko eremuetan eta hainbat euskarri-nodotan, hagatxoen kopurua handitu egonkortasuna hobetzeko.
1. Osatu amaitutako osagaiak, hodi biribilaren gorputz nagusia barne, amaierako bi plakak eta behar diren zurruntze plakak.
2. Osagaien berariazko serie-zenbakiak, fabrikako kualifikazio-ziurtagiriak eta materialaren kalitatearen berme-agiriak lehengaietarako.
3. Instalazio-osagarriak behar bezala lotuak, hala nola torlojuak, azkoinak eta zirrindolak osagai kopuruaren arabera.
4. Estaldura edo beroan galvanizatzeko tratamendua jasan duten osagai amaituak.
5. Eraikuntza helburuetarako instalazio-nodoen plano xehatuak.
1. Ainguratzeko ahalmen sendoa, kanpoko haizearen presioa eraginkortasunez aurre eginez eta altzairuzko marko orokorra astindu edo okertu ez dadin.
2. Egiturazko altzairuzko tirante sinplea, arina, tokian instalatzeko erraza, eraikuntzaren aurrerapen orokorra nabarmen hobetuz.
3. Posizionamendu-funtzioa zehatz-mehatz lortu, eraikin osoaren indar-egoera uniformeki kontrolatuz, egitura-indarra orekatuago eginez.
4. Korrosioaren aurkako prozesu osoa, kanpoko inguruneetan denbora luzez erabilita ere, ez da herdoiltzeko eta kaltetzeko joera.
5. Produktuaren zehaztapenak eta kategoriak osatuak, atari-markoaren egituretarako egokiak, altzairu-markoaren hainbat lantegietarako eta beste eraikin mota batzuetarako.
6. Inbertsio-kostu baxua, estruktura sendotzeko efektu nabarmena, altzairuzko egituraren eraikinen segurtasun-koefiziente orokorra nabarmen hobetuz.
1. Hodi zirkularraren atalak karga-errendimendu bikaina erakusten du. Egiturazko altzairuzko tirantearen kidea luzatu eta konprimitu daiteke, norabide guztietan inertzi momentu uniformearekin. Indar axiala baino ez du jasaten eta ez du makurdura-momentu gehigarririk sortzen. Angelu-altzairuzko euskarriak eta altzairuzko zutoin biribilak bakarrik luzatu daitezke, eta konpresiopean daudenean, okertu eta deformatzeko joera dute. Presioa eta posizioa behar duten kokalekuetan, hala nola teilatuaren gailurrean eta zutabeen goiko aldean, hodi-barra zirkularrak soilik erabil ditzakete.
2. Hagaxkak eraikinaren luzetarako norabidean uniformeki jartzen dira, indarra etengabe transmitituz, marko zurrun independente bakoitza egitura espazial orokor batean lotuz. Gurutze-euskarriak modu etenean antolatuta daude, eta tirantek teilatu-truss bakarra finkatzen dute, luzetarako muga osoa lortu ezinik.
1. Hodiak merkatuko estandarrak prestatutako materialak dira, ebaketa, soldadura eta zuloak egiteko prozesu soilekin eta ekoizpen-ziklo labur batekin. Kutxa motako osagaiekin eta H itxurako altzairuzko osagaiekin alderatuta, pertsonalizazio kostua txikiagoa da eta hornidura abiadura azkarragoa da.
2. Presioa jasateko ahalmen beraren premisaren arabera, hodi zirkularreko tiranteen auto-pisua H itxurako altzairuaren eta I habeena baino askoz txikiagoa da. Eremu handi batean modu etengabean erabiltzen denean, proiektuaren kostu orokorra modu eraginkorrean kontrolatu dezake.
1. Hagatxoen muturrak amaierako plakekin aurrez soldatzen dira, eta tokian bertan, habearen edo zutabearen bridan zuzenean finkatzen dira torlojuak erabiliz. Ez da in situ soldadurarik behar. Gurutze-euskarriek tokian bertan muntatu eta irekitzeko zuloak behar dituzte, muntaketa prozesua astunagoa eginez.
2. Produktuak aldakortasun handia du. Zehaztapen berberak hagaxkak hainbat posiziotan erabil daitezke, hala nola teilatuaren gailurrean, zutabeen goialdean eta garabi-habean. Bat datozen osagarriak bateratu egiten dira, eskala handiko inbentarioa prestatzea eta eraikuntzaren plangintza orokorra erraztuz.
1. Eraikina albotik eusten da gurutze euskarriekin eta luzetarako Egiturazko Altzairuzko Tirante Kideekin. Bi osagai mota hauek geometrikoki egonkorra den egitura osatzen dute elkarlanean. Tiranteek eta izkinako tirantek teilatu-truketarako eta altzairuzko habeetarako tokiko errefortzua baino ez dute ematen eta ez dute parte hartzen eraikinaren egituraren luzetarako egonkortasunean.
2. Altzairuzko habeen eta altzairuzko zutabeen alboko deformazioa modu eraginkorrean murrizten dute, osagaien kalkulu-luzera murriztuz eta habeen eta zutabeen zeharkako dimentsioak optimizatzen lagunduz, horrela erabilitako material nagusiaren altzairu kopurua murriztuz.
Hodi zirkularraren kanpoko gainazala leuna eta erregularra da, korrosioaren aurkako eragiketak, hala nola, herdoila kentzea, margotzea eta beroan galvanizatzea erosoa izateaz gain. Mota irekiko angelu altzairuarekin eta kanal altzairuarekin alderatuta, kanpoko ingurune heze eta korrosiboetan, korrosioaren aurkako iraunkortasun efektua hobea da.
1. Tiranteak: Luzera modu jarraituan jarrita, tentsioa eta konpresioa jasateko gai direnak, eta egitura-osagai egonkor nagusietakoak dira.
2. Gurutze euskarriak: Etengabe gurutze-ereduan antolatuta, tentsioa bakarrik darama, batez ere alboko haizearen erresistentzia eta lurrikararen erresistentziaren arduraduna.
3. Tiranteak: altzairu borobil finez eginak, teilatu-trukak ainguratzeko soilik erabiltzen direnak, itxiturarako eskala txikiko osagarriei dagozkienak.
4. Bigarren mailako habeak: karga bertikalak jasaten dituzte, batez ere zoruko kargak transmititzen dituzte, eta indarra jasaten duten norabidea eta funtzioa tiranteetatik guztiz desberdinak dira.
1. Sarreran lehengaien ikuskapena: egiaztatu Q235B eta Q355B altzairuzko materialaren ziurtagiriak, egiaztatu hodiaren diametroa eta hormaren lodiera, identifikatu edozein arazo, hala nola, hodiaren tolestura, forma obalatua edo herdoila, eta zuzendu tolerantzia-mugak gainditzen dituzten deformatutako materialak. Gainera, ikuskatu eta onartu bat datozen konexio-plakak.
2. Materiala kentzeko zenbakizko ebaketa: Moztu altzairuzko hodiak diseinatutako dimentsioen arabera, soldadurarako erreserbatutako uzkurdura-hobari bat utziz, eta hodi-muturretako errebak leundu.
3. Osagarrien ebaketa: Erabili zenbakizko kontroleko ekipoak amaierako plakak eta zurruntze-plakak triangeluarrak mozteko, marrazkietako neurriei zorrotz jarraituz.
4. Muntaketa eta puntuko soldadura: Erabili kokapenerako osagarriak, jarri amaierako plakak altzairuzko hodien bi muturretan zentratuta eta finkatzeko puntuko soldadura egin. Tentsiodun nodoetan zurruntze-plakak triangeluarrak instalatu puntuko soldadura-errefortzua osatzeko.
5. Zirkunferentziazko soldadura: Erabili karbono dioxidoaren gas babestutako soldadura altzairuzko hodien eta amaierako plaken arteko konexio-puntuak guztiz soldatzeko. Soldadura zirkunferentzialek bigarren mailako soldadura estandarra jarraitzen dute. Ohiko proiektuetarako, soilik ikuskapen bisualak egin; fabrika-proiektu nagusietarako, egin UT akatsak detektatzeko proba kopuru txiki bat.
6. Zenbakizko kontroleko zulaketak: Erabili zenbakizko kontroleko zulagailuak, amaierako plaketako torlojuen zuloak prozesatzeko. Zuloen diametro nagusiak M16 eta M20 torlojuetara egokituta daude, zuloen posizioen zehaztasuna bermatuz.
7. Zuzenketa eta artezketa: zuzendu soldatzeak eragindako hodi-muturretako okerra, eta kendu soldadurako ezproiak eta soldadura-hondakinak.
8. Korrosioaren tratamendua: Egiturazko altzairuzko tirante arruntetarako, egin eskuz herdoila kentzea St3 estandarren arabera, eta, ondoren, aplikatu primer eta estalkia. Korrosio-eskakizun handiak dituzten produktuetarako, egin beroan galvanizatzeko tratamendu orokorra.
9. Zenbakitzea eta biltegiratzea: ihinzta ezazu osagai bakarra, zenbatu osagarri guztiak, ontziratu eta gorde itzazu bidaltzeko.
Tutuen zehaztapen arruntak: ∅89×3.0, ∅114×3.0, ∅114×3.5, ∅140×4.0, ∅159×4.0
Amaierako plakaren lodiera: 8 mm-tik 16 mm-ra, zulo estandarra M16, M20
Luzera pertsonalizatua: 3m-9m badiaren tamainaren arabera, lehengaien luzera estandarra: 6m, 9m, 12m
Mekanizazio-perdoia: hagatxoaren gorputzaren zuzentasuna ≤ L/1000, amaierako plakaren zulo-distantziaren tolerantzia ± 1,5 mm
|
Materialaren kalifikazioa |
Etekin-indarra |
Trakzio Erresistentzia |
Aplikazio-eszenatokiak |
|
Q235B |
≥235MPa |
375~500MPa |
Gain eta zutabeen goiko tiranteak atari-marko konbentzionaletarako |
|
Q355B |
≥355MPa |
470~630MPa |
Zabalgune handiko eta pisu handiko tailerrak garabiekin |
Indar mota: Tentsio axiala eta konpresio axiala, makurtze-momentu bertikala ez. Hodi biribilak norabide guztietan biraketa-erradio uniformea du, konpresio-egonkortasun hobea altzairu angeluz eta altzairu biribilez egindako tirante malguak baino.
Errendimendu funtzionala: marko zurrunen planotik kanpoko desplazamendua mugatu, habeen eta zutabeen kalkulu-luzera murriztu, haize-karga longitudinala eta karga sismikoa transferitzea.
Egitura-ezaugarri: Eraikinean zehar etengabe antolatuta, sistema egonkor orokor bat osatzen dute, zutabeen eta teilatuaren euskarri horizontalekin.
Altzairuzko hodiaren eta amaierako plakaren arteko zirkunferentziazko soldadura bigarren mailako soldadurari dagokio. Proiektu orokorretarako ikuskapen bisuala onartzen da. UTren ikuskapen partziala funtsezko proiektuetarako egiten da, eta % 100eko ikuskapena ez da beharrezkoa.
Korrosioaren aurkako arrunta: St3 eskuzko herdoila kentzea, pinturaren film lehorra guztira 60~90μm
Korrosioaren aurkako astuna kostaldeko eta hezeguneetarako: beroan galvanizatzea, zink-geruzaren lodiera ≥70μm
Suaren aurkako babesa: suaren aurkako estaldura mehea suaren erresistentzia 0,5 orduko iraupena duen suaren konpartimentuetan erabiltzen da, eremu orokorretarako suaren aurkako tratamendurik gabe.
Torlojuen aukeraketa: 4.8 graduko torlojuak tailer arruntetarako, 8.8 graduko erresistentzia handiko torlojuak garabi tailerretarako eta eremu sismikoetarako
Euskarri osagarriak: garbigailu lauekin eta malguki-zirbilgailuekin
Tirante zurruna (hodi biribila mota): tentsioari eta konpresioari aurre egin, egitura-egonkortasunerako osagai nagusia
Tirante malgua (altzairu biribila / angelu bakarreko altzairua): tentsioa soilik erresistentea, konexio osagarrietarako erabiltzen da
Materialen hornikuntza eta muntaketa integrala: proiektuaren eskakizunen arabera, altzairuzko egituraren osagaien multzo osoa eskain dezakegu aldi berean euskarriak, izkinakoak, purlins eta abar barne. Prozesatzeko estandar bateratuak eta konexio-dimentsioak jarraitzen ditugu tokian bertan muntatzeko desbideraketak saihesteko eta birlanketa arazoak murrizteko.
Prozesu osoko laguntza teknikoa: Saldu aurretik, eraikuntza-tartea, garabiaren konfigurazioa eta kalifikazio sismikoa konbinatuko ditugu tiranteen hautaketa eta diseinu-planak eskaintzeko, eta doako eraikuntza-nodoen marrazkiak hagaxken antolaketa optimizatzeko.
Logistika-babes profesionala: Egiturazko altzairuzko tirantearen bi muturrak babestuta daude eta kide osoa film iragazgaitzarekin bilduta dago. Kide luzeak segmentatu eta sendotu eta paketatu egiten dira, garraioan zehar deformazioak, pinturak kalteak eta hodien talka saihesteko. Aldi berean, pakete-zerrendak eta logistikaren jarraipenaren informazioa eskaintzen dugu.
Instalaziorako gidaliburua: instalaziorako eskuliburu grafikoa eskaintzen dugu eta urruneko laguntza teknikoa eskaintzen dugu txineraz zein ingelesez. Eraikuntzaren xehetasunei buruzko galderak denbora errealean erantzuten ditugu, hala nola nodoen konexioak eta haga konbinazioak, eraikuntza taldeari instalazioa eraginkortasunez burutzen laguntzeko.
Salmenta osteko epe luzerako bermea: Hodi nagusiek 5 urteko kalitate-bermea dute, eta beroan galvanizatzeko eta margotzeko korrosioaren aurkako geruzek 2 urteko bermea dute. Euskarri-osagai sorta osoa hornitzen dugu etengabe eta sakabanatutako elementu txikiak berritzea onartzen dugu. Aldi berean, mantentze- eta konponketa-planak hurrengo aldirako doan eskaintzen ditugu.
Q1 Nola bereizi bizkor tira zurrunak eta tira malguak, eta nola hautatu mota?
Hodi biribilez egindako tirante zurrunek tentsioa eta presioa jasaten dituzte eta oinarrizko karga-jasapenetarako egokiak dira, hala nola teilatuaren gailurretan, zutabeen goialdean eta garabi-habeetan. Tirante malguz egindako altzairuzko hodiek eta angelu bakarreko altzairuek tentsioa baino ezin dute jasan eta tentsiorako osagai laguntzaile gisa soilik erabil daitezke. Altzairuzko egitura konbentzionaleko fabriketarako, tirante zurrunak hobesten dira.
2. G. Loturak bakarrik erabil al daitezke beste osagai euskarri batzuekin konbinatu gabe?
Ez. Tiranteek luzetarako indarrak transferitzeko eta posizionamendua emateko funtzionatzen dute batez ere. Teilatu euskarri horizontalekin, zutabez zutabe gurutze euskarriekin eta izkinako euskarriekin konbinatu behar dira sistema oso bat osatzeko. Horiek bakarrik erabiltzeak ezin du egitura-egonkortasun orokorra lortu.
Q3 Nola hautatu torlojuak fabrika arruntetarako eta garabiekin lantegietarako?
Garabirik gabeko eta gune sismikoetan ez dauden lantegi arruntetarako, 4.8 graduko torloju arruntek baldintzak bete ditzakete. Garabi-garabiz hornitutako eta defentsa sismikoko guneetan kokatutako eraikinetarako, 8.8 graduko erresistentzia handiko torlojuak erabili behar dira nodoen konexio-indarra hobetzeko.
4.G. Nolako korrosioaren aurkako irtenbidea gomendatzen da kanpoko eremu hezeetan eta kostaldean?
Ingurune oso korrosiboetan, ez da gomendagarria pintura-estaldura soila bakarrik erabiltzea. Beroan galvanizatzeko prozesu orokorra hobetsi behar da. Zink-geruzaren lodierak estandarrak betetzen dituenean, gatz-lainoari eta hezetasunaren higadurari aurre egin diezaioke denbora luzez, ohiko spray-pintura-tratamenduak baino askoz ere bizitza luzeagoarekin.
Q5 Nola maneiatu osorik garraiatu ezin diren luzerako tiranteak?
Egiturazko altzairuzko tirante estandarrak 6m, 9m eta 12m-ko luzerak dituzte. Luzera horiek gainditzen dituzten hagaxketan, ataletan aurrefabrikatuko ditugu, muturretan soldadura zirrikituak utziz, eta obrara eramango ditugu eragiketak egiteko. Aldi berean, dagozkion junturak eraikitzeko planoak emango dira.
6. G. Bukaerako plaka guztiek zurruntze-plaka triangeluarrez hornitu behar al dute?
Karga portante handiak eta nodo kontzentratuak dituzten posizioetarako, plaka zurrungarriak jarri behar dira amaierako plakak deformatu ez daitezen. Espazio txikiagoak eta karga txikiagoak dituzten ohiko fabriketarako, zurruntze-plakak alde batera utzi daitezke proiektuaren kostu orokorra kontrolatzeko.
