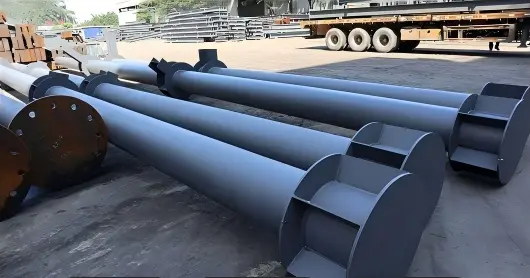

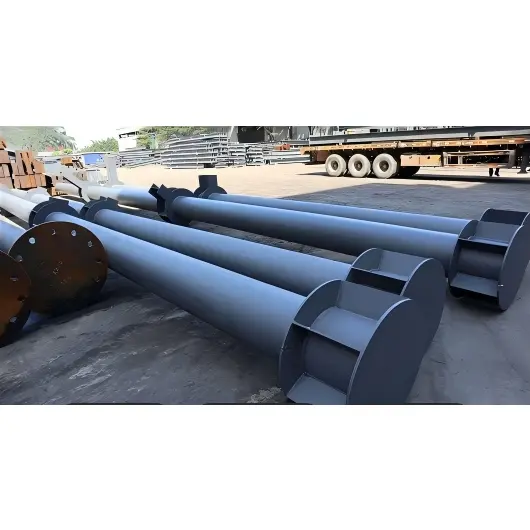

Altzairuzko hodi zutabe zirkularra

Zutabe hauek profil zilindriko leun eta zuzena dute, eta karga-banaketa uniformea ​​eta karga axialeko karga-ahalmen handiagoa bermatzen duten ebakidura eraztun bat dute. Kargak eraginkortasunez transferitzen dituzte gainegituratik zimenduetara eta euskarri bertikalerako egokiak dira hainbat aplikaziotan, besteak beste, altzairuzko egitura arinak eta astunak, paisaia-arkitektura, estadioak, pasabideak, industria-plantak eta eraikin aurrefabrikatuak. Beharrezko konexio-osagaiekin osatuta daude, hala nola oinarri-plakak, zurrungailu-plakak, konexio-plakak eta indar handiko torlojuak.

Produktuaren definizioa eta konfigurazioa

I. Hodi zirkularren zutabeen oinarrizko definizioa

Circular Hollow Steel Pipe Zutabea karga-jasaten duen osagai bertikala da, zeharkako sekzio hutsa eta zirkularra duena. Batez ere josturarik gabeko edo soldatutako altzairuzko hodi zirkularrez eraikiak, zutabe hauek oso erabiliak dira altzairuzko egiturako eraikinetan, udal proiektuetan, zubietan eta estadioetan, non nagusiki konpresio axiala, tolestura-momentuak eta tortsio-momentuak jasaten dituzten.

1. Oinarrizko Atributuak

Materiala: batez ere karbonozko egitura-altzairua eta aleazio baxuko altzairua; akabera galbanizatuak, korrosioaren aurkako estaldurak edo altzairu herdoilgaitza eskuragarri daude kanpoko inguruneetarako edo korrosiboetarako.

Zeharkako ezaugarriak: kanpoko diametroaren (D) eta hormaren lodieraren (t) arabera definitzen dira; Forma zirkular hutsak kargaren banaketa uniformea ​​bermatzen du norabide guztietan, bihurdura- eta konpresio-erresistentzia bikaina eta tentsio-kontzentrazio minimoa.

Fabrikazio-prozesua: josturarik gabeko hodi-zutabe gisa (osoan ijetzitakoak, karga-ahalmen handia eskaintzen dutenak) edo soldatutako hodi-zutabe gisa (altzairuzko plakak ijezketaz eta soldatuz osatuak, kostu txikiagoak eskainiz).

2. Funtsezko aplikazio-eszenatokiak

Altuera handiko eraikinetarako, zabalgune handiko lokaletarako (erakusketa zentroak/estadioak), abiadura handiko tren geltokiak, marquesinak, industria-lantegiak, zubietako kaiak, udal baranda-postuak, paisaia-zutabeak, etab. 3. Oinarrizko zehaztapenaren notazioa

Idazketa estandarra: φ Kanpo Diametroa × Hormaren Lodiera × Luzera; adibidez, φ219×8×6000 (kanpoko diametroa 219 mm, hormaren lodiera 8 mm, zutabearen luzera 6 m).

II. Sekzio Huts Zirkularra (CHS) Zutabeen Muntaketaren Konfigurazioa

Sistema osoa altzairuzko zutabe zutabearen gorputz zirkularra, goiko eta beheko muturreko konexioak, konektatzeko osagarriak eta osagai osagarriak osatutakoa. Kokapenaren arabera, bost modulu nagusitan sailkatuta dago: zutabearen gorputza, zutabearen oinarria/oinarria, zutabearen goiko konexioa, habetik zutabearen konexioa eta osagarri osagarriak.

1. Zutabearen gorputza (Oinarrizko osagaia)

Hodi zirkular nagusia: hodiaren diametroa, hormaren lodiera eta materiala karga-baldintzen arabera hautatzen dira; zutabe luzeak zatika fabrikatu daitezke, junturak egiteko junturaz hornituak (brida, soldadura edo entxufezko konexioak).

Errefortzu-egiturak (derrigorrez karga astuneko edo altuera handiko aplikazioetarako):

Barneko zurruntze eraztunak eta luzetarako saihets zurrunak: hodiaren hormaren tokian tokiko inklinazioa saihesteko.

Gerriaren murrizketa / Diametroaren trantsizio sekzioa: trantsizioa diametro aldakorreko hodi zirkularrak erabiliz kargak goiko eta beheko atalen artean desberdinak direnean.

2. Zutabearen oinarri-multzoa (zimenduarekin konektatzen da; egonkortasun orokorra zehazten du)

CHS zutabearen beheko zatirako karga-bilketa osoa; bi forma arrunt daude:

1) Txertatutako aingura-bolt mota (ohikoena)

·Oinarrizko plaka: altzairuzko plaka lodi zirkularra edo karratua, zutabearen gorputzari guztiz soldatuta.

·Aingura-torlojuak: hormigoizko zimenduetan txertatutako erresistentzia handiko aingura-torloju anitz.

· Osagarriak: Fruitu lehorrak, zirrindolak, berdintzeko zintzak eta lekadurarako materiala (oinarria berdintzeko eta finkatzeko bigarren mailako lekadurarako).

2) Txertatu motako entxufearen oinarria (Kopa fundazioa)

·Hormigoizko zuloa (kopa) + txertatutako zutabe-atala + inguruko hormigoi trinkotua edo agregatu finko hormigoia; Udal ingeniaritzan eta zubi eraikuntzan erabili ohi da.

3. Zutabearen goiko muntaia (indarra transferitzen du eta gainegiturari eusten dio)

Gainegituraren osagaien arabera hautatua:

·Zutabearen goiko plaka: goiko aldea ixten duen, hodiaren barrualdea babesten du eta kargak goitik transferitzen dituena.

· Zutabearen goiko konexio-eserlekua / Brida: goiko hodi zirkularrak, truses edo espazio-marko euskarrietara konektatzeko erabiltzen da. ·Tapak (paisaia/barandak): apaingarriak eta eguraldiarekiko erresistenteak; forma esferiko, lau eta konikoetan eskuragarri dago.

4. Habe-zutabea / Tutu-hodi konexio-junturak (alboko karga transferitzeko osagarriak)

Hodi zirkularretako zutabeak altzairuzko habeekin, bigarren mailako kideekin eta ondoko hodietako zutabeekin konektatzeko osagarri estandarrak:

·Insula zirkunferentzialak / ertz-plakak: hodiaren gorputzari soldatuta altzairuzko habeei eusteko.

·Lotura bridak / tutuetarako besarkadak: Diametro bereko hodiak elkartzeko edo diametro ezberdinen artean igarotzeko (juntura murrizteko).

·Erresistentzia handiko torlojuak, soldadurako atzeko plakak eta konexio-plakak: Loturak finkatzeko eta sendotzeko.

5. Osagai osagarriak (instalazioa, babesa eta mantentzea)

·Altxatzeko osagarriak: Igogailuak, altxatzeko eraztunak (fabrikan instalatuta, tokian bertan igotzea errazteko).

·Korrosioaren aurkako babesa: Primera, tarteko geruza eta goiko estaldura/beroan galbanizatutako estaldura; korrosioaren aurkako zigilatzea (muturreko tapoiak ura sartzea eta herdoila saihesteko).

·Instalazio osagarriak: Kokatze euskarriak, behin-behineko euskarriak, goi-jakin erregulagarriak (instalazioan zehar lerrokatzeko eta behin-behineko finkatzeko).

III. Muntaia-konfigurazio arrunten adibideak

1.Standard fabrikako hodi zirkularra zutabea: Hodi zirkular nagusia + oinarri-plaka + aingura-torlojuak + berdintzeko shims + goiko txanoa + tutu-gorputz mentsula + indar handiko torlojuak + korrosioaren aurkako estaldura + altxatzeko lug.

2.Udal errepideko baranda-postua: Hodi zirkular nagusia + txertatutako oinarri-brida / hormigoizko idulkia + goiko kapa apaingarria + baranda-konexioaren besarkada / lug-plaka + korrosioaren aurkako estaldura galbanizatua.

3.Altzairuzko altzairuzko egitura segmentatutako hodi zirkular zutabea: Hodi zirkular segmentatu + bridak splicing / juntura soldatuak + barne zurruntze eraztunak + aingura-torloi txertatutako muntaia + habe-zutabe eraztunaren konexio plaka + korrosioaren aurkako sistema integrala.

IV. Laburpen laburra

·Definizioa: altzairuzko hodi zirkular hutsez egindako karga-elementu bertikala; propietate mekaniko bikainak eta aplikazio zabalak ditu. ·Sistemaren Logika: Zutabe-gorputza + oinarri-konexio-multzoa + goiko konexio-multzoa + alboko konexio osagarriak + korrosioaren aurkako/altxatzeko osagarriak; konfigurazio osoak hautatzen dira proiektuen kargaren eta aplikazioen agertokien arabera.

Zeintzuk dira altzairu hutsezko zutabe zirkularren abantaila nagusiak?

1. Zehar-sekzio zirkularra tentsioaren banaketa uniformea, konpresio-erresistentzia axial handia eta tortsio-egonkortasun bikaina bermatzen ditu.

2. Itxura sinplea minimalista baina ikusgarria da, egituraren erakargarritasun estetiko orokorra areagotuz.

3. Haizearen erresistentzia baxuak haizearen errendimendu handiagoa eskaintzen du kanpoko aplikazioetarako.

4. Izaera arinek altxatzea eta instalazioa errazten du, eraikuntzaren eraginkortasun handia eragiten du.

5. Barneko zein kanpoko gainazalak korrosioarekiko erresistentzia tratatu daitezke, hezetasunaren aurkako iraunkortasuna eta bizitza luzea bermatuz.

6. Zehaztapen integralak eskuragarri; altuera, konexio-plakak eta txertatutako piezak pertsonaliza daitezke hainbat eszenatoki arkitektoniko egokitzeko.

H sekzioko altzairuzko zutabeekin eta sekzio hutseko zutabe karratu/angeluzuzenekin alderatuta, zein dira hodi zirkularren zutabeen bereizgarri nagusiak?

I. Egituraren Mekanika Abantailak

1. Norabide omnidirezionaleko karga orekatua eta bihurdura-errendimendu handiagoa: inertzia-momentua koherentea da norabide guztietan (ardatz indartsuen eta ahulen artean bereizketarik gabe), haize-kargetara, tortsio sismikoetara eta karga eszentrikoetara H-sekzio edo hodi karratuak baino askoz ere moldagarritasun hobea eskainiz. Espazio handiko aretoetarako, dorrezko egiturak eta haize handiak jasaten dituzten kostaldeko proiektuetarako hobetsitako aukera dira. Aitzitik, hodi karratuek eta H sekzioek ardatz ahulak dituzte eta alboko tortsioari dagokionez ahultasun handiak dituzte.

2. Konpresio-karga-ahalmen handiagoa eta tokiko buckling-aren erresistentzia altzairu kopuru berdinerako: konpresio axialean, tentsioa uniformeki banatzen da hodi zirkularreko horman. Zeharkako azalera jakin baterako, karga-ahalmenak ordena jarraitzen du: hodi zirkularra > hodi karratua > H sekzioko altzairua. Garrantzi handiko zutabeak arinagoak izan daitezke kostuak murrizteko, altzairua aurrezteko eta norberaren pisua murrizteko.

3. Haizearen erresistentzia-koefiziente baxuena: forma zirkular errazak haize-kargaren koefizientea da gutxi gorabehera 0,8koa, hodi karratuen 1,3aren eta H sekzioko altzairuaren 1,5 baino gehiagoren aldean. Horrek nabarmen murrizten ditu zutabe nagusietan, kanpoko pasabideetan, energia eolikoko euskarrietan eta zutabeetan, eta, ondorioz, zimenduen ainguratzeko kostuak murrizten ditu.

II. Ezaugarri bereizgarriak fabrikazioan eta eraikuntzan

1. Juntura-diseinu sinplifikatua eta habe-zutabe-konexio malguak: altzairuzko habeak sekzio huts zirkularretara (CHS) konektatu daitezke 360°-ko zirkunferentzia osoan zehar, hodi karratuen angelu zuzenen edo H-habearen bridaren lerrokaduraren mugak saihestuz; honek abantaila argiak eskaintzen ditu habe inklinatuak, truss erradialak eta norabide anitzeko habe-ebakidurak dituzten eszenatokietarako. Eraztun-korbel estandarizatuek eta giltza-konektoreek muntaketa errazten dute.

2. Segmentuzko juntze erosoa: zirkunferentzia osoko ipurdiko soldadura (barneko/kanpoko alakekin) eta brida konexioak onartzen ditu. Hodi zirkularretako soldadura zirkunferentzialek tentsioa uniformeki banatzen dute —hodi karratuek, ertzetan tentsio-kontzentraziorako joera dutenek, edo H habeek, bridak eta sareak zehatz-mehatz lerrokatu behar dituztenak— ez bezala, fabrikazio-perdoia handiagoak sortzen dituzte.

3. Jasotze-pisu orekatua: pisuaren banaketa uniformeak karga eszentrikoen edo iraultzeko arriskuak ezabatzen ditu igotzean.

III. Korrosioaren babesean eta mantentze-lanetan ezaugarri bereizgarriak

1. Korrosioaren babeserako azalera optimizatua: Zeharkako eremu jakin baterako, kanpoko azalerak ordenari jarraitzen dio: Hodi zirkularra < Hodi karratua/angeluzuzena < H-Habea. Horrek pintura edo beroan galvanizatzeko materialaren bolumena murrizten du, kostuak murriztuz. Ertz zorrotzik edo "zona hilen"rik ezak pintura-bilketa edo galdutako puntuak saihesten ditu, kanpoko ingurune korrosiboetan iraunkortasun handiagoa bermatuz.

2. Ura edo hautsa pilatzeko "zona hilik" ez: hodi karratuen goiko zirrikituetan edo H habeen brida-kanaletan ez bezala —euri-ura eta hautsa harrapatzeko joera dutenak, korrosioa eraginez—, hodi zirkularren gainazal kurbatuari esker, euri-ura modu naturalean isurtzen da, kanpoaldeko udal-zutabeen eta paisaiaren zutabeen iraupena nabarmen luzatuz.

IV. Ezaugarri bereizgarriak estetika arkitektonikoaren eta aplikazio-eszenatokietan

1. Dekorazio-diseinu integratua: profil kurbatua paisaiaren arkitektura, gortina-horma-mullions eta erakusketa-aretoen fatxadetara egokitzen da. Zutabe esferikoak eta dekorazio-elementu kurbatuak hartzen ditu, egitura-karga-euskarria eta estetika arkitektonikoa konbinatuz, hodi karratuak eta H-habeak sarritan oso industrialak diruditen bitartean.

2. Egokitasuna espazio mugatuetarako: kanpo-diametro txikiagoa eskaintzen du karga-ahalmen berdinerako, eta abantaila desberdinak eskaintzen ditu erabilgarritasun-bideratzeetarako, barruko apaintzeko zutabeetarako eta ekipamendu trinkoetarako euskarrietarako. V. Kostu-konpromisoak (bereizkuntza aprobetxatuz: ahuleziak eta indarguneak)

Ahuleziak: Karga oso astunetarako eta marko-zutabe trinkoetarako, H habeek kostu-errendimendu hobea eskaintzen dute. Aplikazio-eszenategi nagusiak: goi-mailako egiturak, tarte luzeak, norabide anitzeko karga, agerian/haizea jasaten duten kokapenak eta egitura-apainketa-funtzio integratuak; zirkular hutsezko sekzioek (CHS) guztizko bizitza-zikloko kostu txikiagoa eskaintzen dute arlo hauetan.

VI. Posizionamendu Diferentzialaren Laburpena

H-habeak: solairu anitzeko markoetan zentratu. Hodi karratuak: zabalgune txikiko industria-planta arruntetan zentratu. Circular Hollow Section (CHS) zutabeak: luzera, altuera, norabide anitzeko karga eta paisaia-egitura proiektu integratuetan arreta jarri; merkatuko abantaila ordezkaezina ezartzen dute bihurdura-erresistentziaren, haizearen erresistentzia baxuaren eta korrosioaren babesaren erraztasunaren bidez.

Bukaerako prozesatzeko lan-fluxua altzairu hutsezko zutabe zirkularretarako

I. Produktuen Sailkapena

1. Joturarik gabeko CHS zutabeak: amaitu gabeko altzairuzko hodien stockaren prozesamendu sakonaren bidez ekoizten dira; normalean diametro txiki eta ertaineko eta doitasun handiko karga-zutabeetarako erabiltzen da (φ60–φ630).

2. Ijetzitako eta soldatutako CHS zutabeak: altzairuzko plaka zilindro batean ijetziz ekoizten dira eta ondoren luzetarako eta/edo zirkunferentziazko soldadura eginda; Diametro handiko eta karga astuneko zutabeetarako erabiltzen da (zutabe extra-handietarako metodo estandarra > φ630).

II. Prozesatzeko urrats estandarrak (bi motatako prozesu partekatuak)

1. Prozesua: Lehengaien Ikuskapena eta Ebaketa Diseinua

1. Hodirik gabeko tutua: materiala, kanpoko diametroa, hormaren lodiera eta akatsak hautemateko txostenak ikuskatzea; luzera moztu CNC zerrak edo plasma moztekoak erabiliz.

2. Ijetzitako / Soldatutako hodiak: Altzairuzko plaken sarrerako akatsak hautematea eta berdintzea; CNC ebaketa garatutako zabalerara eta alakatuz.

Soldaduraren uzkurdurarako eta mekanizaziorako hobariak ebaketa garaian sartzen dira.

2. prozesua: ijezketa eta konformazioa (CHS ijetzitako/soldatutako espezifikoa soilik)

1. Altzairuzko plaka zilindro batean ijetzitako hiru erroiluen plaka tolesteko makina erabiliz; ertzak lerrokatuta eta itxita.

2. Tack soldadura finkatzeko; biribiltasunaren doikuntza eta ertzaren desegokitzea (hormaren lodieraren % 10eko lerrokadura desegokia).

3. Prozesua: Hodi Nagusiaren Gorputzaren Josturak Soldatzea

1. Luzerako josturako soldadura: Urpeko arkuko soldadura automatikoa (SAW) —barneko eta kanpoko aleak osatuz— ijetzitako hodiaren luzetarako josturarako;

2. Soldadura osteko: soldadura-joturen ikuskapen bisuala → Ultrasoinu-probak (UT) (% 100eko ikuskapena I graduko soldaduretarako);

3. Zirkunferentziazko soldadura zutabe luzeen segmentu anitzeko junturarako: alde biko SAW eta NDT (saiakuntza ez-suntsitzaileak) ere erabiltzen ditu.

4. prozesua: Hodi zirkularren biribilketa eta zuzenketa

Ijetzitako eta soldatutako hodiek soldadura deformazio handia jasaten dute; Biribiltzeko makina hidrauliko espezializatu bat erabiltzen da biribiltasuna eta zuzentasuna zuzentzeko, obalitatea ≤D/1000-ra kontrolatuz; josturarik gabeko hodiek zuzentzeko doikuntza txikiak baino ez dituzte behar.

5. prozesua: muturreko alaka eta amaierako aurpegien mekanizazioa (prozesu kritikoa)

CNC Tornua / Amaierako aurpegiko fresaketa:

· Hodiaren bi muturrak fresatu eta soldadura-alak moztu, muturreko aurpegien perpendikulartasuna bermatuz;

· Brida-konexioak behar dituzten zutabeetan, doitasunez mekanizatu erregistro bat (ertza) hodiaren muturrean, bridarekin doikuntza laua eta txukuna izan dadin.

6. Prozesua: Zutabe-muturreko osagaien muntaketa eta soldadura

1. Zutabe-oinarri-plaken muntaketa: Oinarri-plaken karratu/zirkularren eta saihets zurrungarrien diseinua eta muntaketa, eta jarraian tack-soldadura jarrita kokatzeko;

2. Zutabearen goiko plaka eta amaierako txanoa: amaierako txanoaren jostura osoko soldadura, hodiaren irekiera zigilatzeko eta ura sartzea saihesteko;

3. Korbelak / Lug-plakak / Konexio anular-plakak: Diseinua marrazkien arabera, hodiaren zirkunferentziaren inguruko muntaketa eta tack soldadura bidez finkatzea;

4. Barneko zurruntze-eraztunak (karga astuneko altuerako zutabeetarako): Segmentatutako igoera eta barneko eraztun zurrungailu-plakak instalatzea, barne-puntu-soldadura bidez finkatuta.

7. Prozesua: Osagaien Posizio Guztietako Soldadura

1. Oinarrizko plakaren saihetsak eta mentsuak: Gasez babestutako soldadura edo urpeko arku bidezko soldadura (SAW) erabiliz soldatuta;

2. Juntura-soldadura kritikoak: UT saiakuntza ez-suntsitzaileen menpe, diseinu-baldintzen arabera.

8. Prozesua: Amaitutako produktua zuzentzea eta zuloak zulatzea

1. Soldadura-deformazioa eta zutabearen zuzentasuna zuzentzea suaren berokuntza eta metodo mekanikoen konbinazioa erabiliz;

2. Torlojuen eta zerbitzu-lerroen zuloak CNC zulatzea beharrezko tokietan. 9. prozesua: herdoila kentzea eta korrosioaren aurkako tratamendua

1. Granailadura Sa2.5 gradura errota eskala eta herdoila kentzeko;

2. Estaldura: Primer + tarteko geruza + geruza; behar izanez gero, beroan galvanizatzeko prozesura jarraitu.

10. prozesua: Amaitutako produktuen zenbakitzea, ikuskatzea, ontziratzea eta bidaltzea

1. Markatu osagaien IDa, sareta-lerroak eta kota-mailak;

2. Biltegiratu aurretik neurriak, soldadurak eta korrosioaren aurkako estalduraren ikuskapen integrala.

III. Bi Prozesuen Konparaketa

1. Altzairu hutsezko zutabe zirkularrik gabeko zutabeak: prozesatzeko denbora laburra, luzetarako soldadurarik gabe, egiturazko osotasun bikaina; hala ere, hodiaren diametroa mugatua da, eta diametro handietarako kontratazio-kostuak handiak dira.

2. Ijetzitako eta soldatutako tutu zirkularretako zutabeak: Diametro ultra-handiak egiteko gai dira horma-lodiera guztiz pertsonalizagarriak; ijezketa eta luzetarako soldadura urrats gehigarriak dakartza, baina kostu txikiagoak eskaintzen ditu eskala handiko osagaientzat.

IV. Pertsonalizazio espezializatua (mega-zutabe zirkularra altuera handiko eraikinetarako)

1. Hormigoiz betetako zutabeetarako: Lekadura eta aire-aireatze-zuloak aurrez erreserbatuta daude tutu-muturretan;

2. Diametro aldakorreko tutu zirkular zutabeak: trantsizio sekzio konikoa (erreduktorea) ijezketaz eta soldatuz eginak, hainbat diametro lotzeko.

Sekzio huts zirkularra (CHS) zutabeen errendimendu-parametro nagusiak

I. Zehaztapen geometrikoak

1. Izendapena

Formatua: ϕD × t × L

·D: Kanpoko diametroa (mm); Tamaina arruntak φ89, 114, 165, 219, 273, 325, 426, 530, 630, 720, 820, 920, 1020...

·t: Hormaren lodiera (mm); 4-50 mm

·L: Ebaki luzera estandarra; normalean 6m/9m/12m; luzera oso luzeak juntura segmentatu bidez lortutakoak

2. Dimentsio-perdoiak

1. Obaltasuna: ≤ D/1000

2. Zutabearen gorputzaren zuzentasuna: L/1000 barruan

3. Amaiera-aurpegiaren perpendikulartasuna: ≤ t/10

II. Materialen propietate mekanikoak (kalifikazio nagusiak: Q235B/Q355B)

Q355NL tenperatura baxuko aplikazioetarako hautatzen da tenperatura baxuko inpaktuarekiko duen erresistentzia dela eta.

III. Egitura-parametro nagusiak

1. Zeharkako sekzio-ezaugarriak (pisu bereko hodi karratuen/H habeen gainetik)

· Biraketa-erradioa uniformea ​​da norabide guztietan; ardatz sendo eta ahulen arteko bereizketarik ez;

· Haizearen erresistentzia koefizientea: μ ≈ 0,8 (vs. 1,3 hodi karratu/angeluzuzenetarako eta 1,5 H habeetarako); haize-karga baxuko eragina

1. Konpresioaren abantaila: konpresio axialaren egonkortasun-koefiziente handia; karga-ahalmenak zutabe angeluzuzenena gainditzen du zeharkako azalera bererako

2. Torsio-erresistentzia: sekzio zirkularretarako inertzia-momentu polarra sekzio ez-zirkularretarako baino nabarmen handiagoa da; errendimendu sismiko bikaina eta karga eszentrikoekiko erresistentzia

IV. Soldadura eta NDT (Proba Ez-Suntsitzaileak) Errendimendua

1. Luzetarako/Zirkunferentziazko soldadurak (I. kalifikazioa): % 100 Ultrasoinu-probak (UT); II graduko soldadurak: % 20 puntuko egiaztapena UT;

2. Soldaduraren trakzio-erresistentzia ez da oinarrizko metalaren balio estandarra baino txikiagoa. V. Korrosioaren aurkako zehaztapenak

1. Tiro-lehergailuaren herdoila kentzeko kalifikazioa: Sa2.5 (National Standard);

2. Estaldura sistema estandarra: Primer + Tarteko geruza + Topcoat; film lehor osoaren lodiera: 80-160 μm;

3. Beroko galbanizazioa: zink estalduraren lodiera ≥85 μm; kostaldeko ingurune korrosiboetarako diseinatua.

VI. Concrete-Filled Tubular (CFT) Zutabeen zehaztapenak

1. Betetzeko normalean erabilitako hormigoiaren kalifikazioak: C30, C40 edo C50;

2. Altzairuzko hodiaren eta hormigoiaren arteko karga-ekintza sinergikoa; karga axialaren ahalmen orokorra 2-3 aldiz handitu da; altuera handiko egituretan erabili ohi da.

VII. Instalazio eta Konexioaren Zehaztapenak

1. Brida konexioa: 8.8 edo 10.9 graduko erresistentzia handiko torlojuak erabiltzen ditu;

2. Zutabearen oinarri-plaka: Plakaren lodiera 16-60 mm; aingura-torloju txertatuekin hornitua (M20–M64).
