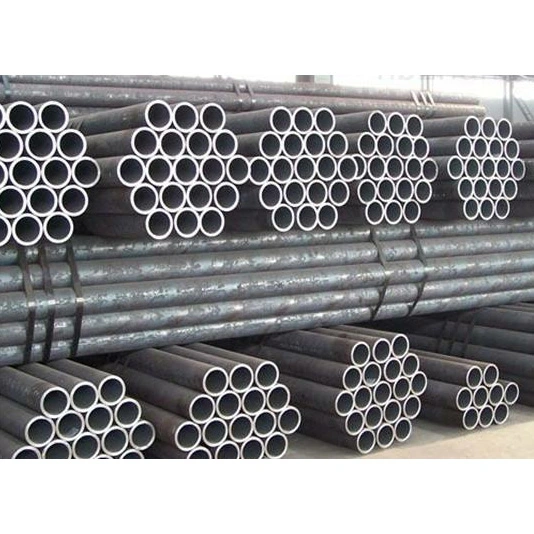

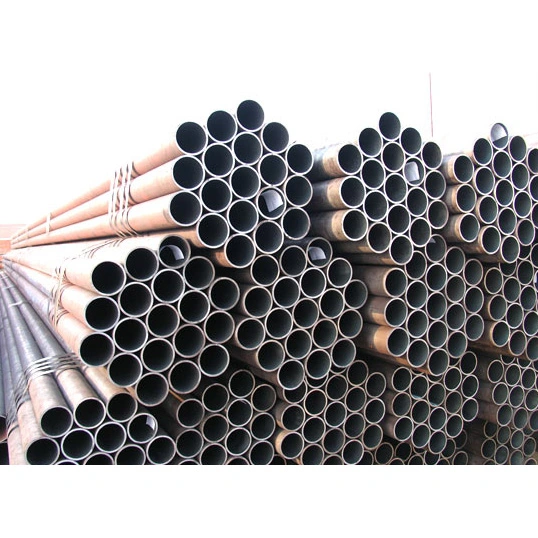

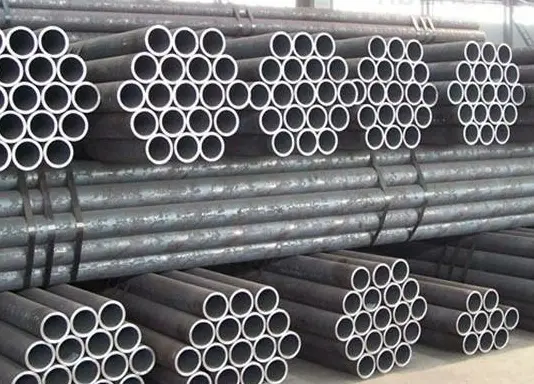

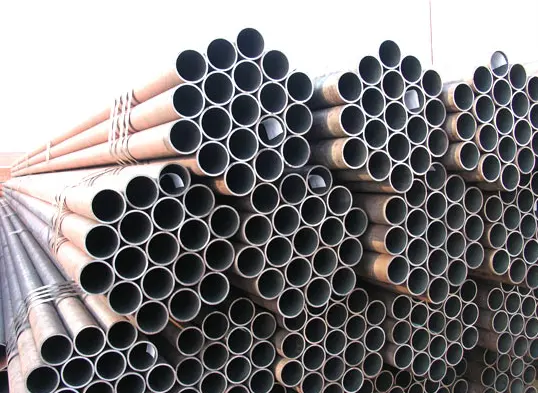

Joturarik gabeko altzairuzko egiturazko hodi zirkularrak

Txinako fabrikatzaile fidagarria eta altzairuzko egitura-osagaien hornitzaile bakarreko hornitzaile gisa, HAISHENG-ek altzairuzko altzairuzko hodi zirkularrak eskaintzen ditu stocketik. Hodi hauek totxo solidoetatik eratzen dira beroan ijezketa eta hotzeko marrazketa bezalako prozesuen bidez, eta ondorioz, egitura unitariorik gabekoa da. GB/T 8163 eta GB/T 6479 bezalako estandarrak betetzen dituzte, 20# eta Q355B barne-material arruntekin.

Zeintzuk dira altzairuzko altzairuzko hodien ezaugarriak?

I. Ezaugarri Mekaniko eta Egituralak

1. Soldadurarik gabeko ijezketa eta zulaketa integralaren bidez eratua; hodiaren hormak mikroegitura uniforme eta trinkoa du eta noranzko omnidirezionaleko karga-ahalmen egonkorra du. Presio altuko erresistentziari, tenperatura altuko tolerantziari eta nekearen erresistentziari dagokionez, soldatutako hodiak askoz gainditzen dituzte.

2. Zigilatzeko eta presiorako gaitasun bikainak, ihesaren eta leherketaren aurkako erresistentzia bikaina dutenak, epe luzeko presio-eragiketetarako egokiak izanik.

3. Barneko eta kanpoko gainazal leunak, hormaren lodiera uniformea ​​eta egitura-zurruntasun handia; tentsio, konpresioa, tolestura eta tortsioa barne tentsio konplexuak jasateko gai da.

II. Fabrikazio eta Errendimendu Abantailak

1. Beroan ijetzitako eta hotzean marraztutako barietateetan eskuragarri: beroan ijetzitako hodiak egokiak dira diametro handietarako, horma lodietarako eta tenperatura altuko aplikazioetarako; hotzean tiratutako hodiek dimentsioko zehaztasun handia eta gainazaleko kalitate handia eskaintzen dute, doitasun-makineriarako eta diametro txikiko hodietarako aproposak izanik.

2. Material aukera zabala; Tenplaketa eta tenplaketa edo normalizazioa bezalako tratamendu termikoak aplika daitezke indarra eta gogortasuna are gehiago hobetzeko, karga astunetarako eta karga ziklikorako agertokietarako egokiak izan daitezen.

3. Tenperatura altuko eta baxuko errendimendu bikaina funtzionamendu-tenperatura-tarte zabal batekin; tenperatura baxuetan haustura hauskorrari erresistentea.

III. Prozesatzeko eta Aplikazioaren Ezaugarriak

1. Ebakitzeko, torneatzeko, haria ijezteko, okertzeko, soldatzeko eta tratamendu termikorako egokia; mekanizazio bikainak osagai mekanikoak eta doitasun-hodietarako osagarriak ekoizteko aproposa bihurtzen ditu. 2. Konexio-metodo malguak: brida, hariztatua, soldatua eta konpresio-konexio-konexioak onartzen ditu muntaketa industrialeko hainbat eskakizun betetzeko.

3. Galbanizazioa, korrosioaren aurkako estaldura eta pasivazioa bezalako tratamenduak jasan ditzake, korrosioarekiko erresistentzia hobetzeko, ingurune eragile konplexuetarako egokiak izan daitezen.

IV. Kontratazio eta kostuen ezaugarriak

1. Ekoizpen prozesu konplexuek eta produkzio-ahalmen nahiko baxuek prezio altuagoak eragiten dituzte zehaztapen bereko altzairu soldatutako hodien aldean.

2. Goi-mailako edo zehaztapen berezien stock mugatua; estandarrak ez diren neurri batzuek fabrikazio pertsonalizatua behar dute, eta entregatzeko epeak luzeagoak dira.

V. Erabilerako mugak

1. Joturarik gabeko egitura altzairuzko hodiek errendimendu orokor bikaina eskaintzen duten arren, astunagoak dira eta zehaztapen bereko hodi soldatutako hodiek baino material gehiago behar dute, eta ondorioz, presio baxuko eta giro-tenperaturako aplikazio zibil estandarretan kostu-eraginkortasun txikiagoa da.

2. Batez ere presio handiko, tenperatura altuak edo baldintza arriskutsuak dituzten industria-aplikazio kritikoetan erabiltzen da; oro har, ez da karga baxuko osagai osagarrietarako erabiltzen, hala nola aldamio estandarrak edo baranda soilak.

Erabilerak eta aplikazio-esparrua

I. Lehen mailako erabilerak

1. Presio handiko fluidoen garraioa

Presio handiko ura, lurruna, aire konprimitua, petrolioa, gasa eta medio kimikoak garraiatzea; izaerarik gabeko izaerak eta zigilatzeko gaitasun handiagoek ihes-arriskuak ezabatzen dituzte.

2. Termikoak eta galdararen hoditeria

Galdararen ur-hormetarako, gainberogailuetarako, goiburuetarako eta kanalizazio-sare termiko nagusietarako erabiltzen da, tenperatura eta presio handiko baldintzak jasateko gai direnak.

3. Industria kimikoa eta presio-ontzien osagaien fabrikazioa

Erreaktoreen toberak, bero-trukagailuaren hodi sortak, prozesu kimikoko hoditeria eta korrosioarekiko erresistenteak diren lerro kimiko konplexuetarako egokiak.

4. Osagai mekanikoen fabrikazioa

Zilindro hidraulikoak, zilindro pneumatikoak, kaskadak, doitasuneko mekanizazio hutsuneak, ardatz eragileak eta eraikuntza-makineriarako karga-jasaten duten tubular-osagaiak.

5. Petrolioaren, gasaren eta energiaren ingeniaritza

Petrolioa eta gas naturala ateratzeko eta garraiatzeko lineak, biltzeko hodiak eta petrolio-hodiak zulatzeko eta erauzteko hodi osagarriak.

6. Erresistentzia handiko altzairuzko egitura-osagaiak

Presio handiko tutu zirkularretako zutabeak, karga astunak, karga-tresneriaren euskarriak eta karga-jasaten duten hodi-osagaiak makina handietarako.

7. Funtzionamendu-baldintza espezializatuetarako hoditeria

Tenperatura baxuko hoditeria, ekipo kriogenikoen hoditeria, euskarri sukoi edo lehergarrien garraio-lerroak eta presio handiko sua itzaltzeko hoditeria.

II. Aplikazio-esparrua

1. Potentzia eta Energia Termikoa: Galdararen hoditeria, lurruna banatzeko sareak eta zentral termiko eta kogenerazioko energia sortzeko ekipoetarako hodi osagarriak.

2. Industria petrokimikoa: findegietako, kimikoko plantak eta petrolio/gas eremuetako erreakzio-ekipoetarako hoditeria, bilketa eta transmisio-lerroak eta hoditeria-osagaiak.

3. Makineria astuna: ekipamendu hidraulikoetarako, eraikuntzarako makineriarako, makina-erremintarako eta ibilgailuen fabrikaziorako doitasun-osagaiak eta ardatzaren piezak.

4. Udal Suteen Babesa: Presio handiko hiri-suteak itzaltzeko kanalizazio-sareak eta industria-presio handiko ur-hornidura-sistemak.

5. Arkitektura-altzairu-egiturak: karga-jasaten duten zutabe-hodiak eta egitura-elementu nagusiak industria astunetarako, estadioetarako eta eskala handiko trukak.

6. Ontzigintza eta Aeroespaziala: Itsas propultsio-hodiak, sistema hidraulikoak eta doitasun-hodiak aplikazio aeroespazialetarako.

7. Hozte eta Kriogenia: Hotzeko instalazioak, ekipo kriogenikoak eta nitrogeno likidoa edo oxigeno likidoa garraiatzeko kanalizazioak.

III. Hautaketa-bereizpenak

· Beroan ijetzitako josturarik gabeko hodiak: batez ere diametro handikoak eta horma lodikoak; normalean tenperatura altuko, presio handiko kanalizazio nagusietarako eta karga-jasaten duten egitura-osagai handietarako erabiltzen da.

· Hotzez marraztutako josturarik gabeko hodiak: Diametro txikiagoak, dimentsioko zehaztasun handia eta gainazaleko akabera leunak ditu; doitasun-makineria, tresneria-hoditeria eta osagarri hidraulikoetarako erabili ohi da.

Altzairuzko altzairuzko hodien errendimendu-parametroak

I. Arau betearazleak (erabiltzen direnak)

·GB/T 8162: Altzairurik gabeko hodiak egitura-helburuetarako

·GB/T 8163: Fluidoak garraiatzeko josturarik gabeko altzairuzko hodiak

·GB 3087: Presio baxuko eta ertaineko galdaretarako altzairurik gabeko hodiak

·GB 5310: Presio handiko galdaretarako josturarik gabeko altzairuzko hodiak

·GB 9948: Petrolioa pitzatzeko josturarik gabeko altzairuzko hodiak

II. Dimentsio-zehaztapenak

1) Kanpoko Diametroaren barrutia (D)

·Beroan ijetzitakoa: 219–1200 mm (ohiko neurriak: 57, 76, 89, 108, 159, 219, 273, 325)

·Hotzeko marraztuta / Hotzean ijetzitakoa: 6–219 mm (doitasun-tamaina arruntak: 16, 20, 25, 32, 38, 42, 48)

2) Hormaren lodiera tartea (t)

·Beroan ijetzita: ≥3 mm; gehienezko lodiera 100 mm-tik gorakoa izan daiteke

·Hotzez marraztuta: 0,5–10 mm

3) Luzera

·Beroan ijetzitakoa: 6-12 m (normalean 9-12 m)

·Hotzeko tirada: 2–6 m; luzera finkoak eskuragarri

4) Tolerantzia dimentsiodunak (ohikoak)

·Kanpoko diametroa: ± 0,5 mm edo ±% 1 (zorrotzagoa dena)

·Horten lodiera: +15% / -12,5%

·Hotzean marraztutako doitasun-hodia: OD tolerantzia ±0,05 mm-ra arte; hormaren lodiera ±0,05 mm

5) Pisu teorikoa (kg/m)

W=(D−t)×t×0,02466

III. Propietate mekanikoen parametroak (giro-tenperatura, kalifikazio tipikoak)

1) Karbono altzairuzko hodiak (10#, 20# kalifikazioak)

10. maila #:

Trakzio Erresistentzia (Rm): ≥335 MPa

Etekin-indarra (ReL): ≥205 MPa

Hausturaren ondoren luzapena (A): ≥24%

20. kalifikazioa (ohikoena):

Rm: 410–550 MPa

ReL: ≥245 MPa MPaA: ≥25

2) Aleazio baxuko erresistentzia handiko altzairua (Q345B/Q355B)

·Rm: 470–630 MPa

·ReL: ≥345 MPa

·A: ≥%20

3) Galdara arrunta / presio handiko kalifikazioak (20G, 15CrMoG, 12Cr1MoV)

·20G: Rm 410–550 MPa, ReL ≥245 MPa

·15CrMo: Rm 440–640 MPa, ReL ≥295 MPa

4) Gogortasuna (HB)

·20#, Q345: Gutxi gorabehera. 137–197 HB

·Altzairu tenplatua eta tenplatua: 200–280 HB

IV. Presio eta Tenperatura Parametroak

1) Lan-presioa (balio enpirikoak, 20#/GB/T8163)

· Giro-tenperatura: ≤10 MPa (100 bar)

·Galdararen hodia (20G): ≤16 MPa

·Presio handiko galdara (12Cr1MoV): 25 MPa+ arte

2) Tenperatura aplikagarria

· Fluido-hodi orokorra (20#): -20 eta 350 °C artean

·Galdararen hodia (20G): ≤450°C

· Beroarekiko erresistentea den aleazioa (15CrMo/12Cr1MoV): ≤550–580 °C

·Tenperatura baxuko altzairua (Q345D): -40°C-tan erabil daiteke

3) Proba hidrostatikoko presioa (estandarra)

·GB/T8163: P=2⋅σ⋅t/D (σ = zehaztutako eten-indarraren % 60); normalean 6-10 MPa, 10-30 s

V. Propietate fisikoak (giro-tenperaturan gutxi gorabehera)

·Dentsitatea: 7,85 g/cm³

·Elastikotasun modulua: 2,06×10⁵ MPa

·Poisson-en ratioa: 0,3

·Eroankortasun termikoa: Gutxi gorabehera. 45 W/(m·K)

· Hedapen linealaren koefizientea: gutxi gorabehera. 12 × 10⁻⁶ /°C

VI. Fabrikazio-prozesua eta gainazaleko kalitatea

· Josturarik gabe (soldadurarik gabe); mikroegitura uniformea; soldadura-jotuekin lotutako indar ahultasunik gabe

· Hotzean marraztuta: gainazaleko akabera leuna (Ra 3,2–12,5 μm); dimentsioko zehaztasun handia

· Beroan ijetzita: gainazaleko eskala astuna; dimentsioko doitasun txikiagoa; kostu txikiagoa
