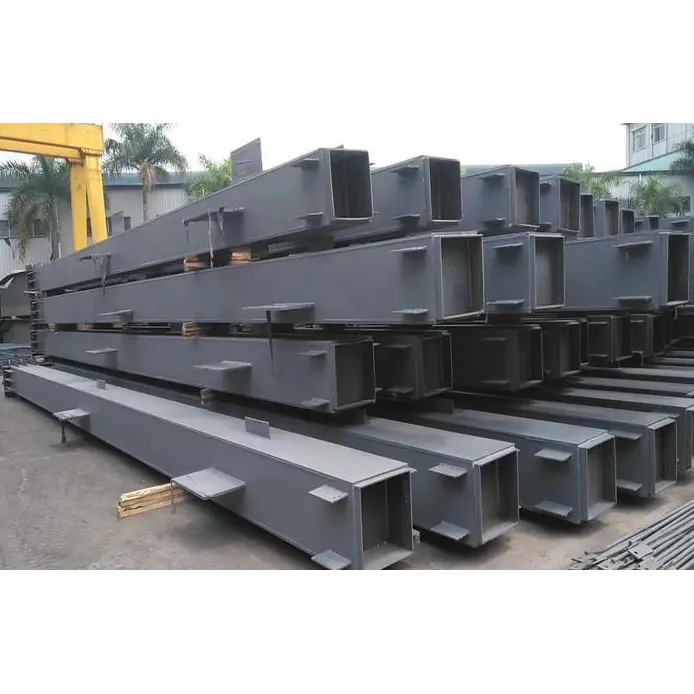

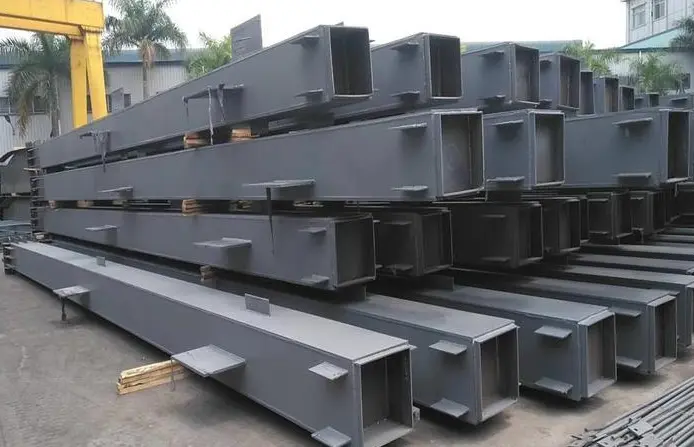

Zutabe karratu hutsa altzairuzko egitura

Zutabe karratu hutsa egiturazko altzairuzko zutabea sekzio itxi eta kutxa itxurako karga-zutilu mota bat da. Eskala arin eta ertaineko altzairuzko egitura-proiektuetarako lehen mailako euskarri bertikaleko osagairik errentagarriena da. H habeen egitura-ezaugarriek ez bezala, normalean karga-jasateko propietateak erakusten dituztenak, altzairuzko zutabe karratu honek ebakidura itxia eta soldatutakoa du. Diseinu honek karga-errendimendu orekatua bermatzen du bi noranzkoetan, estetika garbia, karratua eta pisu arinagoa eskaintzen dituen bitartean.

Produktuaren oinarriak eta konfigurazio osoa

1. Printzipioak osatzea

- Oinarrizko materiala hautatzea: arreta handiz hautatzen ditugu kalitate handiko egiturazko altzairuzko plakak (bereziki Q235B eta Q355B kalifikazioak) merkatuan eskuragarri daudenak. Lehengai hauek ezpurutasun maila baxua dute; haien gogortasunak eta egitura-erresistentziak guztiz betetzen dituzte eraikuntza-arau nazionalak, eta horrela, etorkizuneko arrisku potentzialak, hala nola pitzadurak edo korrosioa, iturritik zuzenean ezabatzen dituzte.

- Prozesatzeko lan-fluxua: zutabe karratu hutsa altzairuzko egiturazko zutabea lehengai gisa altzairu lauak erabiliz fabrikatzen da. Plaka hauek tolestuta eta elkartzen dira hodi karratu itxia (kaxa-sekzioa) profila osatuz. Zutabeek akabera-prozesu zorrotza egiten dute: ebaketa zehatza, zuzenketa mekanikoa, oinarri-plakaren soldadura, konexio-zuloak zulatzea, herdoila kentzea eta korrosioaren aurkako gainazaleko estaldura.

- Egiturazko ezaugarriak: kaxa-sekzio itxiaren egitura trinkoa eta uniformea ​​da orokorrean. Zutabe-ardatzak guztiz zuzen jarraitzen du tolestura-desbiderapenarekin, eta barneko tentsioaren banaketa uniformea ​​da, bai konpresio-karga bertikalak bai alboko tortsio-indarrak egonkorki jasateko aukera emanez.

2. Osatu Bidalketa Paketea

- Osagai estandarrak: amaitutako zutabe karratuaren gorputza, loditutako altzairu solidoko oinarri-plaka eta zurruntze-plaka finkoak.

- Material osagarriak: neurrira egindako konexio-plakak, erresistentzia handiko lotze-torlojuak eta konexio-eskaina-plakak (orriak).

- Bidalketa abantaila: osagai guztiak aldi berean fabrikatzen dira multzo bateratu gisa, dimentsio-bateragarritasun ezin hobea bermatuz. Ez dago osagarri osagarriak banan-banan erosi beharrik; instalatzeko prest dagoen pakete osoa bidalketa bakarrean entregatzen da, berehala instalatzeko aukera emanez.

3. Oinarrizko aplikazio-eremuak

- Industria Arineko Eraikinak: altzairuzko egitura txiki eta ertaineko lantegiak, biltegiak, produkzio-tailer soilak eta kanpoaldeko markesinak.

- Behin-behineko instalazio aurrefabrikatuak: obrako etxebizitza modularrak, gune aurrefabrikatutako itxituraren euskarri-zutabeak eta behin-behineko eraikuntza-plataformak.

- Merkataritza eta Azpiegitura Zibila: Altuera baxuko eraikin komertzialak, kotxeak, eskala txikiko altzairuzko paisaia-egiturak eta udal-euskarri-egiturak.

Zeintzuk dira antzeko produktuekin alderatuta bereizten diren ezaugarri nagusiak?

1. Bi norabideko karga-gaitasun orekatua

Sekzio itxiko hodi karratuak inertzia-momentu antzekoak ditu bi noranzkoetan, sekzio irekiko altzairuzko profil tradizionalen berezko ahultasuna gaindituz (normalean indar anisotropikoa erakusten dutenak). Honek konpresio-, albo-desplazamendu- eta bihurdura-erresistentzia gaitasunak aldi berean maximizatzen direla ziurtatzen du. Diseinatzaileei kalkulu osagarriak egiteko beharrizanak arintzen zaizkie norabide biko karga-diferentzialetarako, produktua instalazio-posizio ezberdinetarako egokia bihurtuz (marko-zutabeak eta perimetroko karga euskarriak barne) eta egitura-diseinuaren eskema orokorra eraginkortasunez erraztuz.

2. Egitura arina

Karga-gaitasun baliokidearen premisaren arabera, zutabe karratuaren egiturazko altzairuzko zutabearen auto-pisua H habeen edo hormigoizko zutabeena baino nabarmen txikiagoa da. Horrek zimenduak botatzearen kostua murrizten du eta azpiko lurzoruaren karga arintzen du, baina igogailu arinagoak erabiltzea ahalbidetzen du eta tokiko lan-kostuak murrizten ditu. Ondorioz, oso egokia da aurrekontu mugatuak dituzten altzairuzko egitura arineko proiektu txiki eta ertainetarako.

3. Estetika txukuna eta garbia

Egitura-elementuak guztiz karratuak eta zuzenak dira, ertz zorrotz eta irtengunerik gabeko gainazal lauak dituzte, eta horrela ikusmen-uniformitate handia bermatzen dute. Agerian dauden barruko karga-zutabe gisa edo dekorazio-panelez estalitako kanpoko zutabe gisa erabiltzen dira, diseinuan ezin hobeto integratzen dira, egitura-funtzionalitatea estetika arkitektonikoa eta merkataritza-, egoitza- eta paisaia-proiektuen eskakizun estetikoei erantzuteko.

4. Instalazio akatsekiko tolerantzia handiagoa

Amaitutako produktuek fabrikako estandar zorrotzak betetzen dituzte zuzentasunerako eta amaierako lautasunerako, eta aurrez zulatutako zulo estandarizatuekin eta ertz alakez osatuta daude. Honek tokiko muntaian lerrokatze-akatsekiko tolerantzia handia bermatzen du, eraikuntzako langileek denbora behar duten artezketa edo zuzenketa lanak egiteko beharra ezabatuz. Talde hasiberriek ere muntatze lanak azkar bete ditzakete, eta horrela eraikuntza-egutegi orokorra nabarmen bizkortzen dute.

5. Korrosioaren aurkako soluzio anitzak

Eragiketa-ingurune ezberdinetara egokituta (barneko espazio lehorrak, kanpoaldeko eremu agerikoak eta kostaldeko eskualde hezeak barne), korrosioaren aurkako hiru soluzio ezberdin eskaintzen ditugu: pintura-estaldura, bero-galvanizazioa eta altzairu galbanizatu aurretik egindako tratamendua. Bezeroek beren aukeraketa libreki egin dezakete beren proiektuaren aurrekontuan eta aurreikusitako funtzionamendu-ingurunean oinarrituta, oxidazioaren, euri-uren korrosioaren eta haizearen presio-higaduraren aurkako epe luzeko erresistentzia bermatuz, horrela altzairuzko zutabeen zerbitzu-bizitza luzatuz.

6. Zehaztapenen sorta integrala

Tamaina estandar ezberdinetako stock prest mantentzen dugu, estandarrak ez diren pertsonalizazio-zerbitzuak eskaintzen dituen bitartean (luzera pertsonalizatuak, horma-lodiera espezifikoak, forma bereziko ebakidurak eta belarri-plaken soldadura espezializatua barne) proiektuen eskakizun anitzak betetzeko. Tamaina txikiagoak aplikazioetarako egokiak dira, hala nola, kanopa txikiak eta egitura aurrefabrikatuak, eta tamaina handiagoek eskala ertaineko industria-lantegien karga astuneko eskakizunei aurre egiteko gai dira, eta, horrela, proiektu-maila desberdinetako kontratazio-beharrak erabat estaltzen dituzte.

Zeintzuk dira gure prozesatzeko tekniken abantailak?

1. Zehaztasun neurria eta ebaketa

Gure Square Hollow Egiturazko Altzairuzko Zutabeak CNC ebaketa-ekipoak erabiliz prozesatzen dira plaken eta hodien tamaina zehatza bermatzeko. Zorrotz kontrolatzen dugu muturreko aurpegien perpendikulartasuna, eta, ondorioz, ertzaren txirbiltze-arazorik gabeko ebaki atal leunak eta errebarik gabekoak sortzen dira, eta horrela egitura-elementuen lerrokatze-zehaztasuna bermatzen dugu jatorritik.

2. Indartutako Oinarrizko Plakak Penetrazio Osoko Soldadurarekin

Zutabe bakoitza uniformeki loditutako eta sendoko plaka batekin hornituta dago. Zirkunferentziazko eta sartze osoko soldadura prozesu bat erabiltzen dugu soldadura trinko eta sendoak bermatzeko. Honek kalitate-akatsak ezabatzen ditu, hala nola fusio osatugabea edo zepa-inklusioak, horrela zutabe-oinarri-zimendu-konexioaren egitura-egonkortasuna indartuz eta karga astuneko baldintzetan oinarri-plaka askatzea saihestuz.

3. Bigarren Hezkuntza Espezializatua

Eraikuntza-planei zorrozki atxikiz, pertsonalizazio-prozedura zehatzak egiten ditugu (zulatzeko konexio-zuloak, soldadura-eranskinen belarri-plakak eta fresatzeko amaierako alakak barne) prozesatzeko parametro guztiak estandar nazionalen arabera erreparatuta, torlojuen eta plaken arteko lerrokadura ezin hobea bermatzeko tokian bertan muntatzean.

4. Etapa anitzeko herdoila kentzea eta korrosioaren aurkako estaldura

Zehaztutako korrosioaren aurkako planaren arabera, garbiketa mekanikoa eta granailadura teknika konbinatuta erabiltzen ditugu errota-ezkata eta herdoil-geruzak altzairuaren gainazaletik ondo kentzeko. Herdoila kendu eta berehala, geruza anitzeko estaldura-sistema bat aplikatzen dugu —inprimatzek eta gainazalez osatua— edo beroan galbanizazioa egiten dugu, oinarrizko materialaren bigarren herdoila saihesteko.

Errendimendua eta zehaztapen teknikoak

1. Erreferentzia-arauak

- Hotzean osatutako egitura altzairu itxien atalen zehaztapena: GB/T 6728

- Altzairuzko Egituren Diseinurako Araua: GB 50017-2017

2. Propietate mekanikoak

3. Baldintza arruntaren zehaztapenak

- Alboen luzera estandarrak: 40×40mm, 50×50mm, 60×60mm, 80×80mm, 100×100mm, 120×120mm, 150×150mm, 200×200mm;

- Horma-lodiera bateragarriak: 2,0 mm, 2,5 mm, 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm;

- Luzera estandarrak: 2m–12m; Luzera pertsonalizatuetarako ebaketa pertsonalizatua onartzen du, luzera pertsonalizatuetarako gutxieneko eskaera-atalaserik gabe.

4. Erreferentzia Sekzioaren Parametroak (100×100×4mm)

- Sekzio-eremua: 1536 mm² (15,36 cm²)

- Unitate teorikoaren pisua: 12,06 kg/m

- Egituraren Ezaugarriak: Bi norabideko tolestura eta bihurdura-erresistentzia orekatua; egonkortasun bikaina konpresio axialean; egitura arineko aplikazio gehienetarako egokia.

5. Egituraren Diseinu-irizpideak

- Egiturazko abantailak: kaxa-atal itxiko egitura du; alboko desplazamendurako eta tortsiorako erresistentzia handiagoa eskaintzen du sekzio irekiko altzairuzko profilekin alderatuta, alboko haizearen presioa eta kanpoko indar sismikoak eraginkortasunez arinduz.

- Diseinuaren atalaseak: osagaien liraintasun-erlazioa (λ) ≤ 150; balio horrek diseinu-muga kritikoak ("lerro gorriak") betetzen ditu eraikuntza zibileko altzairu arineko eta eskala ertaineko industria-eraikinetarako, karga-jasateko hainbat zutaberen diseinu-estandetarako egokia da.

6. Amaitutako produktuaren dimentsioko onarpen-perdoiak

- Dimentsio-desbideratzea: alboen luzeran eta hormaren lodieraren desbideratzeek zorrozki betetzen dituzte hotzeko altzairuzko sekzioetarako arau nazionalek agindutako mugak.

- Zuzentasun-zehaztasuna: Egitura-elementuaren zuzentasun orokorra bere luzera osoaren ≤ 1/1000 izango da, bihurritzea edo okertzea bezalako arazoak modu eraginkorrean ezabatuz.

- Amaierako aurpegiaren eskakizunak: ebakitako muturreko aurpegiak guztiz berdinduta eta perpendikularra izan daitezen mantentzen dira, okertu edo koskarik gabe, eta, horrela, instalazioan doikuntza zehatza bermatzen da.

7. Korrosioaren Aurkako Prozesuak eta Iraunkortasun Parametroak

- Spray-estaldura: geruza bikoitzeko inprimaketa eta goiko estaldura du, film lehorra kontrolatutako 80-120 μm-ko lodiera duena. Aukera hau ezin hobea da barruko ingurune lehorretan, errendimenduaren eta kostu-eraginkortasunaren oreka optimoa eskainiz.

- Beroan Galvanizazioa: ≥ 65 μm-ko zink-estalduraren lodiera du, oxidazio eta korrosioarekiko erresistentzia handiena eskaintzen duena. Kanpoko eta aire zabaleko baldintzetan, tratamendu honek 8 eta 15 urteko iraupena bermatzen du.

- Aurrez galvanizatutako hodi karratuak: oinarri-materialak berak aurrez aplikatutako zink-estaldura du, herdoila saihesteko oinarrizko propietate egonkorrak eskaintzen dituena. Horrek aukera errentagarria bihurtzen du neurri arineko altzairuzko eraikuntza proiektuetarako.

8. Ingurumen-egokitasuna eta funtzionamendu-baldintzak

Gure zutabe karratu hutsak egiturazko altzairuzko zutabeak epe luzera egonkor funtzionatzeko diseinatuta daude -20 °C eta +60 °C arteko tenperatura tartean. Indar sismikoekiko eta haize-presioarekiko erresistenteak dira, eta muturreko tenperatura altuen edo baxuen eraginik gabe geratzen dira. Zutabe hauek ezarpen ugaritan zabaltzeko egokiak dira, barne espazio itxietan, aire zabalean kanpoko inguruneetan eta kostaldeko eskualde hezeetan barne.

Zergatik aukeratu HAISHENG?

1. Zuzeneko salmenta Iturburu Fabrikatik

HAISHENG-ek Tianjin, Fujian, Shandong eta Hubei-n kokatutako punta-puntako bost produkzio-base adimentsu ditu. Ekoizpenaren bizi-ziklo osoa modu independentean kudeatzen dugu —ebaketa, soldadura eta prozesaketa sakonetik korrosioaren aurkako tratamendura arte—, bezeroarengana zuzeneko hornikuntza-katea bitartekari markarik gabekoa bermatuz. Lote txikiko erosketetarako edo bolumen handiko edukiontzien esportazioetarako, erosleei benetako prezioak eskaintzen dizkiegu fabrikatik kanpoko prezioak, eta horrela proiektuen kontratazio-aurrekontuen kontrol eraginkorra ahalbidetzen dugu.

2. Kalitate Kontrolerako Sistema Zorrotza

Kalitatearen ikuskapen-mekanismo integral bat ezarri dugu, prozesu osoan zehar, lehengaiak jasotzen hasi eta amaitutako produktuen bidalketa arte. Lehengaiak banan-banan egiaztatzen dira materialaren ziurtagirien arabera; produkzio-fasean, dimentsioen lekuko egiaztapenak egiten ditugu eta soldadura-junturan saiakuntza ez-suntsitzaileak egiten ditugu; azkenik, amaitutako produktu guztiek ikuskapen bateratuak egiten dituzte korrosioaren aurkako estalduraren zuzentasuna eta lodiera egiaztatzeko. Produktu guztiek zorrozki betetzen dituzte GB/T 6728 eta GB 50017-2017 estandar nazionalak. Zorrotz ezabatzen ditugu kalitate-arazoak, hala nola deformazioa, soldadura txarra eta korrosioa, eta, horrela, bezeroek sorburuan arazoak saihesten laguntzen diegu instalazioan bertan egindako birlanketak eta proiektuak onartzeko ikuskapenak ez gainditzea.

3. Dimentsio anitzeko pertsonalizaziorako laguntza

Produktu bakarreko hornitzaile tipikoek ez bezala, estandarrak ez diren ebaketa, zulo pertsonalizatuak zulatzeko, belarri-plaken soldadura eta eraikuntza-planoetan oinarritutako korrosioaren aurkako tratamendu espezializatuak egin ditzakegu. Sekzio hutsezko zutabe estandarrak hornitzen ditugu stocketik —kopa, biltegietarako eta egitura-proiektu sinpleetarako aproposa—, eta neurri handiko kaxa-atal zutabe pertsonalizatuak ere eskaintzen ditugu, proiektu konplexuen eskaerei erantzuteko, hala nola, tamaina ertaineko lantegiak eta altuera handiko altzairuzko egitura osagarriak. Horri esker, kontratazio estandarizatua eta pertsonalizazio beharrak asetzen dituen irtenbide bakarra eskaintzen da.

4. Esportaziorako laguntza integrala

Altzairu-egituraren esportazio-industrian urteetako esperientzia sakonarekin, atzerriko proiektu-talde dedikatu bat mantentzen dugu hego-ekialdeko Asia, Erdialdeko Asia, Afrika eta Hego Amerikako eskualdeetako ingeniaritza-kontratazio-estandarrak ondo ezagutzen dituena. Aduana-garbitzeko dokumentazio osoa, kalitatea ikuskatzeko ziurtagiriak eta materialen txostenak eskaintzen ditugu. Esportazio-ontzi pertsonalizatuak onartzen ditugu eta mugaz haraindiko logistika-kanal egonkorrak erabiltzen ditugu, eta laguntza tekniko eleanitza eskaintzen dugu gure nazioarteko bezeroentzako erosketa eta entrega prozesua errazteko.

5. Epe luzerako Salmenta Osteko Laguntza Mekanismoa

Salmenta aurreko zerbitzuek zehaztapenen aukeraketa eta karga bategitearekin laguntza eskaintzen dute; salmenta-prozesuan zehar, ekoizpenaren eta bidalketaren egoerari buruzko eguneraketak denbora errealean ematen ditugu; eta salmenta osteko, doako instalazio-gida eta arazoak konpontzeko laguntza eskaintzen dugu. Produktuaren berezko kalitate-arazoetarako, berme- eta mantentze-zerbitzuak eskaintzen ditugu. Gainera, epe luzerako laguntza teknikoa eskaintzen diegu gure bazkideei, egitura aldaketetan eta osagaien ordezkapenetan laguntza barne.

Ohiko galderak

1. G: Nola aukeratzen dut sekzio hutseko altzairuzko zutabe karratuen eta H habe altzairuzko zutabeen artean?

A: Karratu hutsak egiturazko altzairuzko zutabeek kargak berdin banatzen dituzte bi norabidetan, estetika garbia dute, pisu arinagoak dira eta kostu-eraginkortasun handiagoa eskaintzen dute. Tamaina arin eta ertaineko lantegietan, biltegietan, kanpoko kanola, kotxeetan, eraikin modular aurrefabrikatuetan eta altuera baxuko egitura zibiletan egokienak dira. H habe-zutabeak, berriz, hobeak dira altuera handiko, zabalgune handiko eta pisu handiko industria-eraikinetarako. Bezeroek aukeraketa malgutasunez egin dezakete karga-baldintza zehatzetan eta aurrekontu-murrizketetan oinarrituta.

2. G: Nola aukeratu behar dut Q235B eta Q355B altzairu kalifikazioen artean?

A: Q235B materialak kostu txikiagoak eta gogortasun bikaina eskaintzen ditu, eta guztiz egokia da karga arineko proiektuetarako, hala nola, kanoiak, etxebizitza aurrefabrikatuak eta biltegi txikiak. Q355B erresistentzia handiko materiala da, konpresio- eta karga-jasateko gaitasun handiagoak dituena, eta eskala ertaineko altzairuzko egitura-proiektuetarako egokia da karga astuneko industria-lantegietan, haize-presio handiko kanpoaldean eta korrosiorako joera duten kostaldeko eskualdeetan.

3. G: Korrosioaren aurkako zein prozesu egokiak dira aplikazio agertoki zehatzetarako? Zein da berme epea?

E: Barneko ingurune lehorretan, spray estaldura gomendatzen da, errentagarritasun onena eskaintzen baitu. Kanpoko baldintza estandaretarako, beroan galbanizazioa da hobetsitako aukera, 8 eta 15 urteko iraupena eskaintzen duena. Aldi baterako egitura sinpleetarako, altzairu galbanizatuz egindako hodi karratuak aukera bideragarria da. Funtzionamendu-baldintza normaletan —eta gizakiak eragindako kalteak salbu— ihinztaduraz estalitako produktuek 1 eta 3 urte arteko bermea dute, eta beroan galbanizatutako produktuek 5 eta 8 urteko bermea dute.
