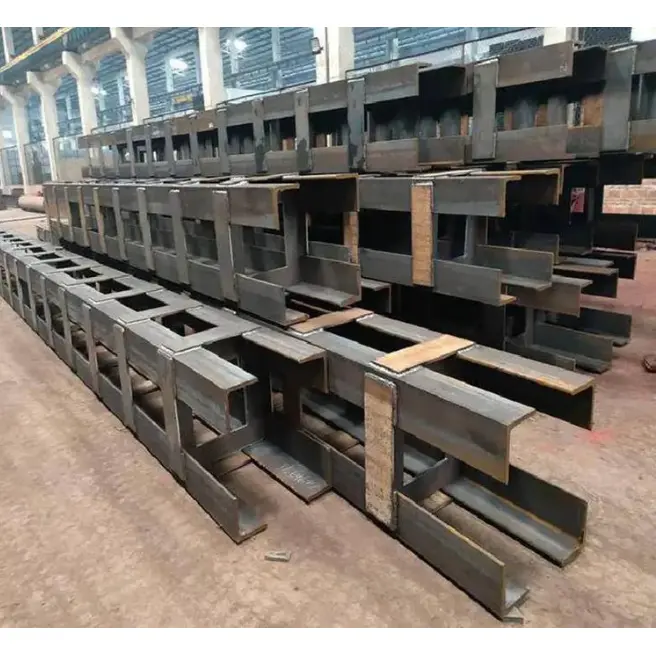

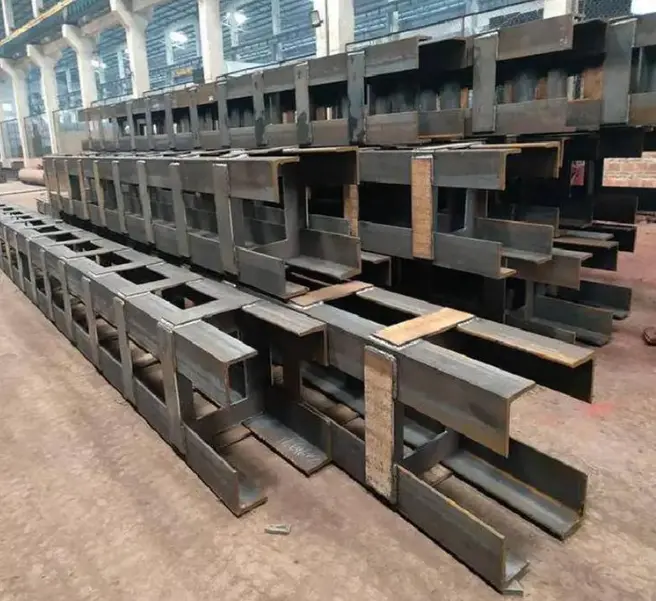

Egiturazko altzairu formako zutabea

Egiturazko altzairuzko zutabe hauek eraikuntza-planoetan, benetako gune-diseinuetan eta karga-baldintza espezifikoetan oinarrituta fabrikatzen dira. Egiturazko altzairu-atalak eta altzairu-plakak lehengai gisa estandar nazionalak erabiliz, prozesu pertsonalizatu batzuk jasaten dituzte, besteak beste, ebaketa, tolestura, empaldura eta soldadura, zuzenketa, oinarri-plakak eta gurdi-plakak eranstea, zuloen mekanizazioa eta korrosioaren aurkako gainazaleko tratamendua, forma berezian ez diren karga-zutabeak sortzeko.

Produktuaren definizioa eta konfigurazioa

I. Produktuaren definizioa

1. Oinarrizko definizioa

Egiturazko altzairuzko zutabeak karga-jasaten duen altzairu-elementu bertikal bati egiten dio erreferentzia, laukizuzen, zirkular edo ohiko H habe-kategorietatik kanpo dagoen sekzioarekin. Zutabe hauek altzairuzko plaka-elementu, egitura-atalak eta/edo altzairuzko hodiak elkarrekin soldatuz fabrikatzen dira. Batez ere, eraikinen izkinetan, ezkutuko horma-zutabeetan, ezaugarri arkitektonikoak, zabalgune handiko lokaletan eta etxebizitza edo eraikin publikoen esparruetan erabiltzen dira, egiturazko karga-baldintzak eta arkitekturaren behar espazial eta estetikoekin orekatuz.

2. Zeharkako Sailkapen Amankomunak

L formakoa (Txokoko zutabea): izkinak eraikitzeko diseinatua; bi elementuz osatua; hormetara hurbiltzen da barruko espaziora irten gabe.

T formakoa (Ertza Zutabea): hormen erdian edo korridoreetan zehar erabiltzen da; hiru elementuz osatua; karga banaketa orekatua eskaintzen du.

Gurutzeforma (Erdiko Zutabea): Eraikinaren barruan zutabe nagusi gisa erabiltzen da; lau elementu simetriko ditu; alboko karga erresistentzia eta errendimendu sismiko handia eskaintzen du.

Z-formako, Diamante-formako eta Elementu anitzeko saredun zutabeak: oinplano konplexuetarako, tarte handietarako eta cantilevered egituretarako diseinatua.

Konposatu formako zutabeak: T-atalak edo H-habeak dituzten hodi karratuak edo biribilak uztartuz eratuak; aukera nagusia altuera handiko eta karga astuneko aplikazioetarako. ·Atal aldakorra / Zutabe ez-estandar kurbatuak: fatxada arkitektonikorako eta horma gortina kurbatuetarako diseinatua; zutabeen diametroa edo zabalera aldatzen da luzeran.

3. Materialak eta Aplikazioak

·Lehen materialak: Q235B, Q355B (proiektu estandarrak); Tenperatura baxuko / sismiko handiko aplikazioak: Q355NL, Q355GJ.

·Ezaugarri nagusiak: zutabe-hanka lirainak, hormetan ezkutatuta, espazioaren erabilera handia, artikulazio zurruntasun handia eta estilo malgua.

II. Konfigurazio Pakete Estandarra

(I) Zutabearen gorputza

1.Hankako profil nagusiak: Sekzio huts karratuak/zirkularrak, T-atalak, H-atalak edo altzairuzko xafla lodiak, zeharkako diseinuan oinarrituta muntatuak eta soldatuak; 8-50 mm-ko hanka-lodiera estandarra; hanken altuera eta lodiera erlazioa ≤ 4 (kode muga).

2.Barne zurruntze sistema

oZuharkako zurruntze eraztunak/plakak: tokian tokiko zirkulazioa saihestu; karga-diseinuak zehaztutako tartea.

o Saihets zurrun bertikalak: hanka anitzeko bilguneetan eta habe-zutabeen juntura guneetan kontzentratzen da tentsioa banatzeko.

3.Segmental splicing egitura: Segmentutan fabrikatutako zutabe luzeak; ipurdiko soldadura zirkunferentzialak (I graduko soldadurak % 100 ultrasoinuen probarekin); fabrikako aurre-muntaia eta ondoren in situ juntzea.

(II) Amaierako konexioaren osagarriak

1.Zutabearen oinarri-plaka (beheko muturra): altzairuzko plaka karratua edo pertsonalizatua, 16-60 mm-ko lodiera; aingura-torlojuak (M20–M64), nerbio zurrunak eta hormigoizko zimenduetan finkatzeko aingura-plakak ditu.

2.Column goiko plaka / Amaiera plaka (goiko muturra): amaierako plaka laua, amaierako plaka alaka edo pertsonalizatutako brida plaka; Aurrez zulatutako torloju-zuloak edo soldadura-alakak ditu goiko mailako zutabeekin edo altzairuzko habeekin konektatzeko.

3.Amaierako txanoaren plaka: zutabearen goiko eta beheko aldea zigilatzen du ura eta hondakinak sartzea saihesteko; guztiz soldatuta zigilu osoa lortzeko.

(III) Baterako osagarriak

1.Corbels / Gusset plakak: Cantilevered mentsula edo konexio-plakak ez-estandarra zutabearen alboetan soldatutako altzairuzko habeak, truses, edo giltza kideei eusteko. 2. Lotura anular edo alboko plakak zutabe-hanken kanpoko ertzetan antolatzen dira, norabide anitzeko altzairuzko habeen konexioak eta gortina-hormako marko eranskinak egokitzeko.

3. Ebakidura-zutabeak hormigoiz estalitako edo hormigoiz betetako forma bereziko altzairu-hodi-zutabeetarako diseinatuta daude, altzairuaren eta hormigoiaren arteko ekintza konposatua hobetuz.

(IV) Korrosioaren babesa, estaldura eta babes-neurriak

1. Herdoila kentzea: gainazal osoko granailatzea edo hareaz egitea Sa2.5 gradura.

2. Estaldura-sistema

o Korrosioaren babes estandarra: Epoxi zink aberatsa den primer + tarteko geruza + gainazala; film lehor osoaren lodiera: 80-160 μm.

o Korrosio handiko inguruneak (kostako/kimikoak): Beroko galvanizazioa; zinkaren estalduraren lodiera ≥ 85 μm.

3. Suaren aurkako babesa: suaren aurkako estaldurak aplikatzea (film mehe edo film lodi motak) suteen aurkako segurtasun-baldintzak dituzten eremuetan.

(V) Instalazioko kontsumigarriak

· Lotura-torlojuak: Torloju estandarrak eta 8,8/10,9 graduko erresistentzia handiko torlojuak (habe-zutabe junturetarako).

· Soldatzeko kontsumigarriak: Soldatzeko hari eta oinarrizko metalarekin bateragarriak diren elektrodoak.

· Kokatze-osagaiak, behin-behineko konexio-plakak eta altxagailuak (lantegian aurrez instalatuta).

(VI) Konfigurazio konposatuak eta deribatuak

1. Hormigoiz betetako forma bereziko altzairu-hodi-zutabea: zutabearen gorputzak aurrez eratutako grouting eta aire-aireatze-zuloak ditu; C30/C40/C50 hormigoia in situ galdatzeak karga-ahalmena nabarmen hobetzen du.

2. Hormigoizko estalitako forma bereziko zutabea: luzetarako armadurak eta estriboak jartzen dira zutabe-hanken kanpoaldean, eta ondoren enkofratu eta hormigoizko galdaketa egiten dira; suaren aurkako erresistentzia, iragazgaiztasuna eta zurruntasun handiagoa eskaintzen ditu.

3. Saredun forma bereziko zutabea: altzairuzko atal anitzen muntaketa, saten-plakekin edo lokailu-barrekin; aplikazio arin eta luzerako diseinatuta.

III. Bidalketa zerrenda osoa

1. Berezi formako altzairuzko zutabearen gorputz nagusia (zurrungailuak, amaierako plakak eta altxagailuak barne);

2. Oinarrizko plakak, goiko plakak, brida-plakak eta lotutako zurrungailuak;

3. Aingura-torlojuak, egitura-torlojuak eta shim-plakak;

4. Korbelak, konexio-plakak eta lug-plakak;

5. Estaldura edo galvanizazioa osoa duten osagai amaituak;

6. Produktuen adostasun-ziurtagiriak, materialen zehaztapenak, soldadura ikuskatzeko txostenak eta dimentsioko ikuskapen-erregistroak.

IV. Ohiko zutabe zirkular/karratuekiko desberdintasun nagusiak

· Zehar-sekzioa: adar anitzeko atal konposatu ez-estandarra; hormetara hurbiltzen da izkina irten gabe; zutabe zirkular/karratuek ebakidura estandarrak eta sendoak dituzte.

· Konfigurazioa: norabide anitzeko konexio-plakak eta zurrungailu-multzo anitz estandarrak dira forma bereziko zutabeetan; zutabe zirkularrek normalean amaierako plaka eta oinarri-plaka sinpleak erabiltzen dituzte.

· Aplikazioa: forma bereziko zutabeek espazio-eskakizun arkitektonikoak eta egiturazko kargarekin orekatzen dituzte; zutabe zirkularrek karga axiala, bihurdura-erresistentzia eta haize-erresistentzia baxua lehenesten dituzte.

Oinarrizko Abantailak

1. Geometria malgua: altzairuzko egiturazko zutabe forma estandarrak ez diren edozein formatan pertsonaliza daitezke, egitura arkitektoniko konplexuekin eta izkinako kokapenekin ezin hobeto egokitzen.

2. Karga-jasapen zehatza: egiturak optimizatuta daude karga eszentrikorako, albo-indarren eta karga-jasateko baldintza zehatzak betetzeko konexio-puntu berezietan.

3. Egokigarritasun espaziala: zutabe konbentzionalak instalatu ezin diren agertokietarako egokia da, hala nola espazio estuak, izkin baldarrak eta zoru maila mailakatuak.

4. Eraikuntza monolitikoa: fabrikan unitate bakar gisa aurrefabrikatua, egituraren osotasuna, zurruntasun handia eta egonkortasun handiagoa bermatuz.

5. Eskaerarako pertsonalizazioa: materialak, neurriak, altuerak eta konexio-osagarriak guztiak plano zehatzetara egokitu daitezke.

6. Aplikazio polifazetikoak: estandarrak ez diren fabrika-esparruetarako, udal altzairuzko egituretarako, solairuarteko eraikuntzarako, ekipamendurako euskarrietarako eta ezaugarri arkitektonikoetarako zutabe espezializatuetarako aproposa.

Nabarmenak bereiztea

I. Espazio arkitektonikoaren abantailak

1. Horma-diseinuekin lerrokatzen da; barruko zutabe irtenak ez. L formako, T formako eta gurutze-zutabeak ebakidura-hormen edo hormetako ertzetan bete-betean jartzen dira, zoru erabilgarria kontsumitzen duten irtenguneak ezabatuz. Aitzitik, hodi biribilak, H habeak eta hodi karratuak hormaren gainazaletik irteten dira, oinplanoak eta altzariak jartzea oztopatzen dutenak; formako zutabeak dira etxebizitza eta eraikin publiko aurrefabrikatuetarako hobetsitako aukera.

2. Forma arkitektoniko irregularrak hartzen ditu. Zutabe konposatu kurbatuak, angeludunak, sekzio aldakorrekoak eta poligonalak osatzeko gai dira, horma gortina kurbatuak, fatxada bereziak eta izkina-egiturak cantilevered erraz erraztuz. Sekzio biribilak, karratuak eta H-habe estandarrak finkoak dira, forma pertsonalizatuetan aldatzearen kostua izugarri altua izanik.

3. Espazioaren erabilera optimizatua. Hormaren barruan txertatuta, karga-ahalmen baliokidea mantenduz, zutabe hauek zoru erabilgarria aurrezten dute, higiezinen sustatzaileei abantaila nabarmena eskainiz "eremu komuna" esleipena murrizteko (espazio partekatuaren ratioak).

II. Egiturazko Errendimenduaren Abantailak

1. Norabide anitzeko karga partekatzea. Bateragarria habe anitz bat egiten duten diseinu gurutzadunekin eta gorputz-adarre anitzeko sekzio konposatuekin; habe primarioak, bigarren mailako habeak eta giltza diagonalak lau aldeetara konekta daitezke. Karga-errendimendua habe-zutabe junturetan zutabe biribil edo karratu sinpleen baino handiagoa da. Hodi biribilek 360°-ko habe-konexioak ahalbidetzen dituzten arren, zailak dira barruko hormetan sartzea; H habeak bi konexio ortogonaletara mugatzen dira (ardatz indartsuak eta ahulak).

2. Osotasun sismiko sendoa: gorputz-adarre anitzeko altzairuzko plaka konposatu bat dauka, barne zurrungailu trinkoekin. In-place edo aurrefabrikatutako hormigoiarekin konbinatuta, altzairu-hormigoizko egitura integratua osatzen du, alboko zurruntasun handia eta zizaila-erresistentzia bikaina eskaintzen dituena, intentsitate sismiko handiko zonaldeetan abantaila desberdinak eskaintzen dituena.

3. Ebakidura malgua eta hormaren lodiera: plaken lodieraren edo gorputz-adarraren zabaleraren doikuntza lokalizatuak egiteko aukera ematen du, zutabearen altueran zehar karga bertikal desberdinetan oinarritutako egitura-errendimendua optimizatzeko; aitzitik, sekzio huts zirkularrak edo karratuak diametroa aldatzeko kide osoa ordezkatzea eskatzen du, aldaketa kostu handiagoak eraginez.

III. Eraikuntza eta Integrazio Desberdintasunak

1. Integraziorik gabeko sistema aurrefabrikatuekin eta lekuan igortzen direnekin: zutabe-adarrak hormetan txerta daitezke, zutabe edo zizaila-zuloekin aurrez instalatuta, hormigoia zuzeneko isurketa ahalbidetuz zutabe konposatu bat osatzeko. Honek altzairuzko zutabe sistema konbentzionalak baino askoz ere aldakortasun handiagoa eskaintzen du (hormigoiz betetako altzairuzko hodiak edo altzairuz hormigoi armatuak, esaterako).

2. Eskaeraren araberako konexioaren xehetasunak: Lug-plakak eta mentsuak habeak lotzen diren tokian soldatu daitezke, zutabearen sekzio-formak mugatu gabe; sekzio zirkular edo karratuek prozesaketa konplexuagoa behar dute, hala nola, estutzeko lepokoak instalatzea edo zuloak ebakitzea.

3. Segmentazio malgua: maila altu eta baxuen arteko diametro-trantsizio errazak errazten ditu zoruko karga desberdinak egokitzeko; zeharkako dimentsioak solairuz solairu doitu daitezke zutabe osorako lehen materialaren zehaztapenak aldatu beharrik gabe.

IV. Abantaila estetikoak eta aplikazio espezifikoak

1. Ezkutuko egitura: zutabea hormaren barruan ezkutatuta dago, eta ondorioz, kanpoaldeko fatxada garbia da, ageriko altzairurik gabe; zutabe zirkularrak eta karratuak ageri dira normalean —askotan paisaiaren ezaugarrietan edo estadioetan erabiltzen dira— eta ezin dira ezkutatu.

2. Txokoetarako paregabea eta geometria paregabea: izkinak, argi-putzuen ertzak eta eskailera-zulo irregularrak eraikitzeko aproposa, non L formako zutabeak soilik diseinura egokitzen diren; konfigurazio horietarako ohiko zutabe motak desegokiak izaten dira.

V. Kostuen eta Bizi-zikloaren Konparaketa

Indarrak

Egoitza eta aurrefabrikatutako zizaila-horma-proiektuak: obra zibilean (igeltsuak eta bigarren mailako egitura-elementuak) eskulana eta materialak aurrezten ditu, eta, ondorioz, kostu orokorrak txikiagoak dira; forma konplexuetarako estaldura pertsonalizatu edo apaingarri garestien beharra ezabatzen du.

Ahuleziak

Kanpoko zutabe autonomoak edo zabalgune zabaleko gune irekiak: material eta fabrikazio kostuak sekzio huts zirkularrenak baino handiagoak dira, eta ez dira hain ekonomikoak aplikazio zehatz hauetan.

VI. Produktu lehiakideen posizionamendu eta bereizketa zehatza

· H sekzioko altzairuzko zutabeak: armairu estandarrak, planta irekiko industria-plantak;

· Sekzio hutsa zirkularra (CHS) zutabeak: zabalgune handiak, zutabe altuak, kanpoko paisaia-egiturak;

· Sekzio hutsa karratua (SHS) zutabeak: eskala txikiko marko erregularrak, euskarri sinpleak;

· Neurrira egindako altzairuzko zutabeak: etxebizitza-unitate aurrefabrikatuak, zizaila-horma-egiturak, diseinu arkitektoniko irregularrak, ezkutuko izkinako zutabeak.

Egiturazko altzairuzko zutabeen fabrikazio-prozesua

I. Material Mozketa

1. Egiaztatu materialaren kalitatea plaka entregatzean; berdindu eta berdindu Q235B/Q355B altzairuzko plakak.

2. Moztu osagaiak (brida-plakak, zurrungailuak, oinarri-plakak, konexio-plakak) garatutako dimentsioetara CNC sugarra edo plasma mozteko makinak erabiliz; ertzaren alaka egitea aldi berean.

3. Onartu soldadura uzkurtzea; erabili txantiloiak pieza irregularrak edo ez-estandarrak diseinatzeko eta mozteko.

II. Osagaien Aurretratamendua

Ehotzeko pieza txikien ertzak eta ertzak (zurrungailuak, konexio-plakak) errebak kentzeko; markatu diseinu-lerroak zizaila-zulo txertatuak behar dituzten piezetan.

III. Jig-en muntaketa eta konformazioa (prozesu nagusia)

1. Konfiguratu muntaketa-jakin eta osagarri espezializatuak; kokapen-datuak ezartzea zeharkako sekzio-motaren arabera (L, T, gurutzeforma edo poligonala).

2. Jarri brida-plakak nagusiak eta finkatu besarkadekin; kontrolatzeko briden tartea, bertikaltasuna eta zeharkako dimentsioak.

3. Barneko zeharkako zurrungailuak eta saihets bertikalak instalatu barrunbean geruzetan; babestu aldi baterako tack-soldekin.

Sekzio aldakorreko zutabe irregularrak muntatu segmentuetan; aldez aurretik muntatu trantsizio-atalak (zabalera desberdinak) bereizita.

IV. Soldadura Nagusia

1. Egin sartze osoko pasabide anitzeko soldadura jostura nagusietan urpeko arku bidezko soldadura (SAW) edo CO2 gasez babestutako soldadura erabiliz.

2. Lehenetsi barruko saihets itxietarako elektroeskoria soldadura.

3. Habe-zutabeen konexio-eremuetako soldadurak I. gradu gisa sailkatzea; markatu amaitutako soldadurak ondorengo proba ez-suntsitzaileetarako (NDT).

V. Soldadura osteko zuzenketa

Soldadurak eragindako bihurridura eta alboko makurdura zuzena sugarra berotzearen eta tresneria mekanikoaren konbinazioa erabiliz; zutabeen zuzentasuna eta zeharkako perdoi geometrikoak kontrolatzea; soldadura-esfortzuek eragindako deformazioak ezabatu.

VI. Amaierako mekanizazioa

Zutabearen bi muturrak aurpegi-fresaketa edo zoru motako mandrinaketa-fresaketa erabiliz lautasuna eta perpendikulartasuna bermatzeko; bridari loturiko zutabeetarako, makinen torloju-zuloetarako eta ertz-junturak (erretxinak). VII. Eranskinen Muntaketa eta Soldadura

1. Muntatu eta soldadura pertsonalizatutako formako oinarri-plakak eta goiko plakak zutabe-ardatzean; guztiz soldatu bat datozen zurrungailuak oinarri-plakekin.

2. Lehen eta bigarren mailako habeetarako kanpoko mentsulak, ertz-plakak eta konexio-plakak marrazketa-koordenatuen arabera kokatu eta soldatzea.

3. Denda-soldadura altxatzeko lenkak.

VIII. Zulaketa Eragiketak

Erabili CNC zulagailu makinak indar handiko torlojuen eta aingura-torlojuen zuloak zulatzeko, zuloen zehaztasunak estandarrak betetzen dituela ziurtatuz.

IX. Saiakuntza ez-suntsitzaileak (NDT)

Egin % 100eko Ultrasoinu-probak (UT) I graduko soldaduretan; II graduko soldaduretan laginketa-ikuskapenak egin zehaztapenen arabera; berritu eta berriro ikuskatu ez diren soldadurak.

X. Herdoila kentzea eta korrosioaren babesa

Egin granailadura orokorra Sa2.5 gradura; aplikatu epoxi-zink-aberastutako primer estandarra, tarteko geruza eta goiko estalkia; suaren aurkako estaldura aplikatu suaren aurkako guneetan; beroan galvanizazioa aplikatu ingurumen-baldintzek hala eskatzen duten lekuetan.

XI. Markatzea, ikuskatzea eta biltegiratzea

Markatu osagaiak ardatz-zenbakiekin, solairu-mailekin eta instalazio-orientazioarekin; dimentsioen, soldaduren eta korrosioaren babesaren ikuskapen integralak egitea; kalitatea bermatzeko dokumentazioa eta bidalketa paketea igorri.

XII. Zutabe bakar/formadunetarako prozesu espezializatuak

1. Sekzio aldakorreko formako zutabe kurbatuak: plaka kurbatuak eratu tolestu-jak erabiliz; egin probako muntaketa segmentuetan behin betiko itxiera soldadura baino lehen.

2. Altzairuzko hormigoizko formako zutabeak: Aurrez jarri zizaila zutabeak zutabearen kanpoaldean; erreserba zuloak grouting eta airea aireratzeko.

3. Kide anitzeko saredun formako zutabeak: Kide nagusiak saten-plakekin edo lotzeko barrekin segmentuetan muntatu; zatika bidali tokian bertan muntatzeko.

XIII. Konparazio laburra: egiturazko altzairuzko zutabeak eta sekzio huts zirkularra (CHS) zutabeak

1. CHS zutabeak: plaka ijezketa eta ondoren zirkunferentziazko josturaren soldadura; Itxuradun zutabeak: plaka anitzen muntaketa, plantillan oinarritutako moldaketa eta nerbio zurrun ugari.

2. CHS zutabeak: amaierako aurpegiko biraketa sinplea; Forma-zutabeak: mutur-aurpegi irregular anitz, mutur-azaleko fresaketa handia behar dutenak.

Funtsezko Errendimendu Parametroak

I. Parametro geometrikoak

1. Zeharkako forma arruntak: L formakoak, T formakoak, gurutzeformakoak, konposatu poligonalak eta sekzio aldakorreko zutabe kurbatuak; brida/web plakaren lodiera: 8-60 mm; adar bakarreko zabalera: 100-600 mm.

2. Amaitutako produktuaren tolerantziak

· Zutabearen zuzentasuna: ≤L/1000;

· Zeharkako sekzio dimentsioko desbideratzea: ±2–3 mm;

· Amaierako aurpegiaren perpendikulartasuna: gorputz-adarraren lodieraren ≤1/10.

3. Segmentu bakarreko luzera: estandarra 9 m/12 m; zutabe altuenetarako erabiltzen den juntura segmentatua.

II. Materialaren Parametro Mekanikoak

Material nagusiak: Q235B, Q355B.

Oharra: Q355NL tenperatura baxuko inpaktu errendimendu kualifikatua duten tenperatura baxuko proiektuetarako gomendatzen da.

III. Egitura-errendimenduaren ezaugarri nagusiak

1. Zurruntasun-ezaugarriak: Adar anitzeko sekzio konposatua; X eta Y norabideetan inertzia-momentuak malgutasunez doi daitezke gorputz-adarraren zabalera eta plakaren lodiera aldatuz; alboko eta ebakidura-erresistentzia handiagoa sekzio huts karratu estandarrekin (SHS) edo H habeekin alderatuta; ebakidura-hormekin integratzeko egokia.

2. Errendimendu sismikoa: barneko luzetarako eta zeharkako saihets zurrunak ditu; artikulazio zurruntasun handia; oso egokia intentsitate sismiko handiko guneetarako; hormigoian sartu daitezke altzairuzko hormigoizko zutabeak eratzeko, karga-ahalmena bikoiztu baino gehiago.

3. Egokigarritasuna: hormaren lodieraren eta gorputz-adarraren zabaleraren aldakuntza lokalizatua ahalbidetzen du; zeharkako sekzioa zutabearen altueran egokitu daiteke beharren arabera; abantaila ekonomiko handiak eskaintzen ditu goiko solairuetan karga astunagoak eta beheko solairuetan karga arinagoak dituzten egituretarako.

4. Haizearen erresistentzia: Ez dago esposiziorik hormetan sartuta (haize-karga arbuiagarria); Agerian dauden zutabe ez-estandarretarako, haizearen erresistentzia hodi zirkularrena baino handiagoa da, baina H habeena baino txikiagoa.

IV. Soldaduraren Kalitate Parametroak

1. Habe-zutabe junturak eta lehen mailako empaldura-soldadurak: I. mailako soldadurak; % 100 ultrasoinuen proba (UT).

2. Bigarren mailako saihets-soldadurak: II graduko soldadurak; % 20 ausazko ikuskapena UT bidez; soldadura propietate mekanikoak oinarrizko metalarenak bat datoz edo gainditzen ditu.

V. Korrosioaren aurkako eta Suaren aurkako zehaztapenak

1. Herdoila kentzeko kalifikazioa: Leherketa orokorra Sa2.5era;

2. Estaldura estandarra: Epoxi zink-aberastutako primer + epoxi mikazeozko burdin oxidoaren tarteko geruza + gaina; film lehor osoaren lodiera: 80-160 μm;

3. Kostaldeko korrosioaren aurkakoa: Beroko galbanizazioa ≥85 μm;

4. Suaren aurkako erresistentzia: 1-3 orduko suaren erresistentzia maila bateragarriak diren film meheko edo film lodiko suaren aurkako estaldura intumeszenteak erabiliz.

VI. Konexioaren zehaztapenak

1. Zutabearen oinarri-plaka: neurrira egindako plaka (16-60 mm-ko lodiera) M20-M64 aingura-torlojuekin;

2. Habe eta zutabe konexioa: 8,8/10,9 graduko erresistentzia handiko torlojuak;

3. Altzairu-hormigoizko zutabe konposatua: Φ19 zizaila-zutabeak zutabearen kanpoaldean soldatuak altzairuaren eta hormigoiaren arteko lotura-indarra hobetzeko.

VII. Altzairuzko hormigoizko formako zutabeentzako zehaztapen gehigarriak

Hormigoizko estaldura (barnekoa/kanpokoa): normalean C30, C40 edo C50 graduak; zutabe-gorputzak aurrez eratutako grouting eta airea aireratzeko zuloak ditu.

VIII. Nola bereizi hiru produktu motak?

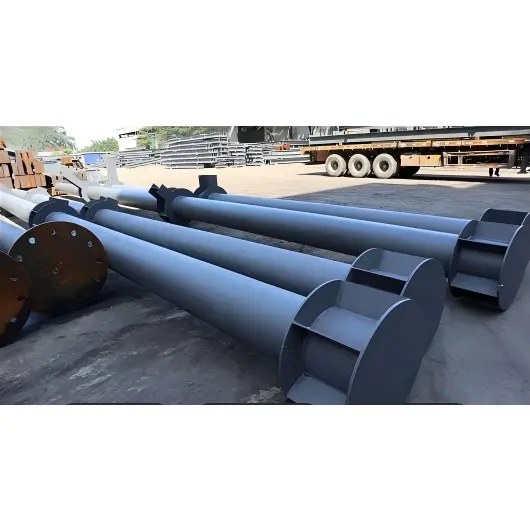

· Sekzio huts zirkularra (CHS) zutabea: propietate isotropikoak, haizearekiko erresistentzia baxua, ageriko zabalgune luzeko egituretarako egokia;

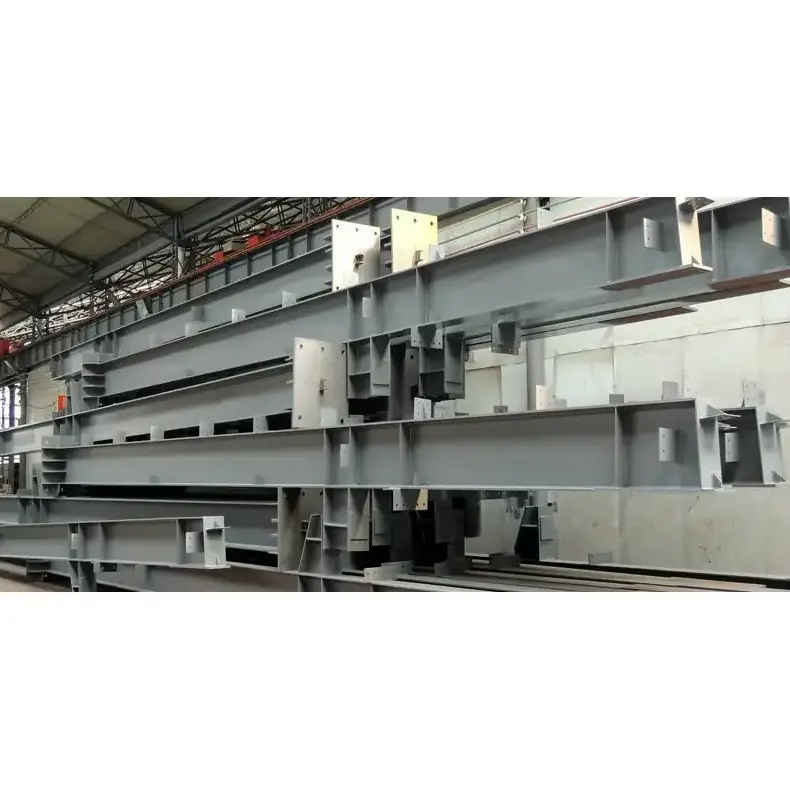

· H sekzioko altzairua: Ardatz sendo eta ahulak bereizten dira, industria-fabriketako markoetarako estandarrak;

· Egiturazko altzairuzko zutabe formadun: Ebakidura malgua, hormetan ezkuta daitekeena, bi norabideko zurruntasun erregulagarria, egoitza-eraikuntza aurrefabrikatuetan espezializatua.
