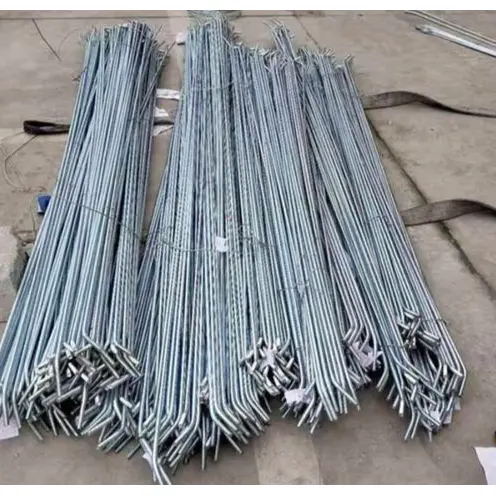

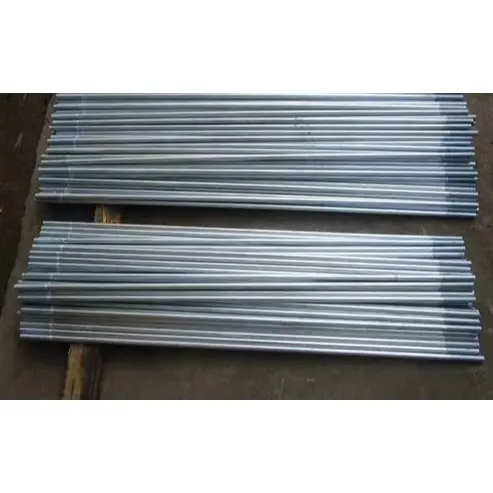

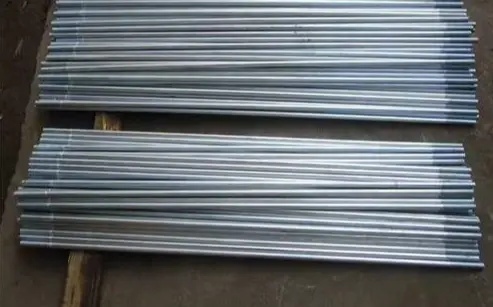

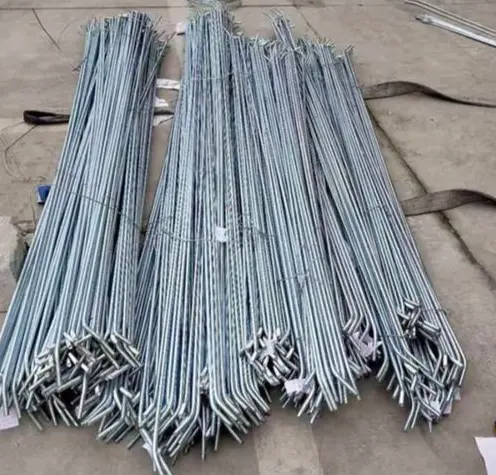

Altzairu galbanizatutako tiranteak egiturazko euskarrietarako

Altzairu Galbanizatuak Egiturazko Loturak (beroan galbanizatutako lokarriak edo altzairuzko tentsio-barrak bezala ezagutzen direnak) altzairuzko egituretan erabiltzen diren altzairuzko egitura-osagai biribilak dira, hala nola, industria-plantak, teilatuak, hormak eta muntatze-sistema fotovoltaikoak, trakzio-indarrak jasateko, karga horizontalak transferitzeko, purlins eta horma-ezegonkortasuna egonkortzeko eta alboko ezegonkortasuna saihesteko.

Produktuaren definizioa eta konfigurazioa

I. Produktuaren oinarrizko informazioa

Materiala: Q235B estandarra; Q355B karga handiko aplikazioetarako. Altzairu biribilak tiraketa, tenplaketa eta tenplaketa hotzean jasaten ditu, eta bi muturretan hariztatzea.

Korrosioaren aurkakoa: Beroan galvanizatua (HDG); zinkaren estalduraren lodiera ≥70-100μm; kanpoko edo kostaldeko ingurune oso korrosiboetarako egokia.

Funtzioa: motak honako hauek dira: tirante zuzenak (lotura horizontalak), tirante diagonalak (belauneko tiranteak/haizezko euskarriak) eta tirabirak egokitutako tiranteak (tentsio erregulagarria).

II. Konfigurazio osoa (muntaketa estandarra)

1) Tiranaren gorputza (pieza 1)

Diametroa: φ8/10/12/14/16mm (φ12 da ohikoena).

Hariak: M8/M10/M12/M14/M16 bi muturretan (diametroarekin bat eginda); hariaren luzera 2d-3d da mutur bakoitzeko.

Luzera: pertsonalizatua tartearen arabera; tolerantzia ± 5mm; guztiz hariztatua edo mutur bikoitzeko hari bertsioetan eskuragarri.

Azalera: Beroan galvanizatua; gatz spray erresistentzia ≥500h.

2) Lotzeko osagarriak (multzo bat mutur bakoitzeko)

Intxaur Hex: 4.8 / 8. maila; beroan galvanizatua. ·Garbilgailu lauak: Q235 / galvanizatua; presioa banatu eta marradura saihestu.

·Udaberri-garbigailuak/blokeatzeko azkoinak: bibrazioen ondorioz askatzea saihestu (ezinbestekoa estalkietarako/haize-karga guneetarako).

3) Doikuntza / konexio osagarriak (aukerakoa eskakizunen arabera)

·Tiragailuak (bikaleen doitzaileak): Sardexka-muturrekoak edo gorputz itxiak; 45# altzairuz forjatua, beroan galbanizatua; doikuntza tartea: ±50-150mm.

·Aten-plakak / konexio-plakak: Q235B/Q355B; lodiera ≥10mm; beroan galvanizatua; purlins / habe / zutabeekin konektatzeko.

·Hariaren babesleak: Garraioan / instalatzean hariaren kalteak edo korrosioa saihestu.

·Trut-hodiak (konpresio hagaxketarako): φ42/48 altzairuzko hodia barne tirantearekin; konpresiopean egonkortasuna bermatzen du.

III. Funtsezko parametroen ikuspegi orokorra

·Materiala: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

·Trakzio erresistentzia: ≥400MPa (Q235) / ≥470MPa (Q355).

·Galbanizatutako estaldura: ≥85μm (kanpoan), ≥100μm (kostako).

·Ohiko zehaztapenak: φ12 (M12), luzera 1–6m.

IV. Aplikazioaren eszenatoki tipikoak

·Fabrikako estalkia: tirante zuzenak (purlinen artean) + tirante diagonalak (haizearen erresistentzia) + tiranteak (tentsioaren doikuntza).

·Horma-estaldurak: horma-gerbeetarako tirante diagonalak; hormaren gorakada edo alboko desplazamendua saihestea.

·FV muntatzeko sistemak: Luzerako/zeharkako tiranteak; haizearen eta elur-kargaren aurrean egonkortasuna hobetzea. Oinarrizko Abantailak

1. Herdoilaren eta korrosioaren erresistentzia: estaldura galbanizatuak kanpoko funtzionamendu-baldintzetarako egokiak egiten ditu.

2. Tentsio-erresistentzia handia: Eraginkortasunez murrizten du purlinaren kulunka eta egitura-zurruntasun orokorra hobetzen du.

3. Luzera erregulagarria: luzerak tokian tokian finkatu daitezke, instalazioaren moldagarritasun handia bermatuz.

4. Eraginkortasuna: arina eta errentagarria, loteen instalazio erosoa erraztuz.

Nabarmenak bereiztea

I. Altzairu Beltzekin/Pinted Tie Rodekin alderatuta

1. Korrosioarekiko eta eguraldiarekiko erresistentzia handiagoa

Beroko galvanizazio integrala jasaten du; estaldura lodiak, metalurgikoki lotuta, hezetasuna eta gatz-spray blokeatzen ditu, epe luzerako kanpoko inguruneetan, hezeetan edo kostaldeko inguruneetan erabiltzeko. Aitzitik, altzairu beltzezko pieza estandarrak erraz herdoiltzen dira, eta pintura-estaldurak zuritu edo malutatzen dira, eta maiz herdoila kentzea eta birpintzea beharrezkoa da, mantentze-kostu handiak eragiten ditu.

2. Zerbitzu-bizitza luzeagoa

Zerbitzu-bizitzak 20 urte gainditzen ditu baldintza normaletan, margotutako piezak (3-5 urte) baino askoz gehiago gaindituz, eta kanpoko altzairuzko egitura iraunkorretarako aproposa da, hala nola fabrika-eraikinak eta muntaketa-sistema fotovoltaikoak.

3. Azaleko osotasun bikaina

Zink-estaldura higadura-erresistentea eta talka-erresistentea da, garraioan eta instalazioan kalteak gutxitzen ditu. Hariak herdoilarekiko eta harrapatzearekiko erresistenteak dira, etorkizuneko mantentze-lanetan desmuntatzea bermatuz.

4. Itxura uniformea ​​eta ikuskapen erraza

Zilar-grisaren akabera koherentea du, zehaztapenak eta kalitatea tokian bertan erraz identifikatzea ahalbidetuz.

II. Altzairu herdoilgaitzezko tiranteekin alderatuta

1. Kostu-errendimendu erlazio nabarmena

Kontratazio-kostuak altzairu herdoilgaitzezko tiranteenak baino nabarmen txikiagoak dira; baldintza korrosibo estandarretan, errendimendu orokorra konparagarria da, eta proiektuaren kostuak nabarmen murrizten ditu.

2. Propietate mekaniko egonkorrak

Batez ere Q235B/Q355B altzairuz fabrikatua; indarrak eta gogortasunak altzairuzko egituren trakzio-karga-eskakizunak betetzen dituzte, karga-gaitasun fidagarria eta deformazioarekiko erresistentzia bermatuz.

3. Prozesatzeko moldagarritasun handia

Luzera eta hari pertsonalizagarriak; osagarriekin bateragarria da, hala nola, tensorgailuak eta zutabeak, malgutasuna eskaintzen du lekuan instalatzeko, lerrokatzeko eta tenkatzeko.

III. Abantaila bereziak

1. Karga portantea eta egitura sinplea: Batez ere trakzio-kargak maneiatzen ditu; arina eta espazio-eraginkorra; Eraginkortasunez murrizten du purlins eta hormetako gurutzeen alboko desplazamendua, egituraren egonkortasun orokorra hobetuz; altzairuzko egituretan tentsio-elementu sinple eta eraginkor gisa balio du.

2. Euskarri-sistema integrala: osagarrien multzo osoarekin bateragarria da, hala nola, azkoin galbanizatuak, zirrindolak, bihurguneak eta ertz-plakak, korrosioaren aurkako tratamendu bat datozenak, korrosio galbanikoa saihesteko eta babes uniformea ​​bermatzeko.

3. Instalazio erosoa: mutur bikoitzeko haridun diseinuak tentsioa eta lerrokatzea fintzeko aukera ematen du fruitu lehorrak erabiliz, eraikuntzan eta doikuntzan eraginkortasun handia lortuz.

IV. Muga laburrak

1. Errendimendua ingurune gogorretan: Korrosioarekiko erresistentzia altzairu herdoilgaitza baino txikiagoa da ingurune oso korrosiboetan edo biziki azido/alkalinoetan.

2. Kostua: Unitateko prezioa burdinazko gorbata beltz estandarrak baino handiagoa da, eta ondorioz, hasierako inbertsioa zertxobait handiagoa da.

V. Hautaketaren laburpena

· Barneko ingurune lehorrak, behin-behineko egiturak edo kostuen kontrol zorrotza → Aukeratu altzairu beltzak edo margotutako tiranteak.

· Kanpoko/ikuspegiko kokapenak, kostaldeko eremuak, korrosio-baldintza estandarrak edo epe luzerako, mantentzerik gabeko errendimenduaren beharra → Lehenetsi altzairu galbanizatuko tiranteak.

· Korrosio larria edo garbitasun-baldintza handia duten ingurune kimikoak → Aukeratu altzairu herdoilgaitzezko tiranteak.

In situ Eraikuntza Prozesua

Altzairu galvanizatuzko tiranteak Egiturazko tiranteetarako aplikagarriak dira: Fabrikako purlin barrakak, hormako tiranteak, PV muntatzeko tiranteak eta tenkagailuarekin egokitutako tiranteak. Oinarrizko materiala Q235B/Q355B beroan galbanizatutako altzairu biribila izaten da; instalazioak altzairuzko egitura estandarrak betetzen ditu.

I. Eraikuntzaren Prestaketa

1. Materialen ikuskapena: Egiaztatu tiraren diametroa, luzera eta hariaren zehaztapenak; egiaztatu soinu galbanizaturik dagoen estaldurarik eta ziurtatu hariak urradurarik, herdoildurik edo kendutako atalik gabe daudela; bermatu osagarriak (azkoin galvanizatuak, zirrindola lauak, malguki-zirrindak, tenkagailuak, ertz-plakak) egoera onean daudela. Zorrotz debekatu zehaztapen edo fabrikazio prozesu desberdinetako osagarriak nahastea.

2. Tresnak prestatzea: giltzak, entxufeak, zinta neurgailuak, plumb bobs eta eskuko mailuak; tiranteak doitzeko, prestatu palantzak eta tenkagailuak; ziurtatu segurtasun-tresna osoa eskuragarri dagoela altueran lan egiteko. 3. Oinarrizko egiaztapena: Ziurtatu konexio-plakak eta aurretiaz zulatutako zulo/diametroak habe, zutabe, purlin eta hormetako zirrikituetarako planoekin bat datozela; ziurtatu osagaiak behar bezala kokatuta daudela eta aldi baterako seguru finkatuta daudela.

4. Briefing teknikoa: argi eta garbi definitzea tiranteen trazadura, malda eta tentsio-baldintzak, tirante zuzenen, tirante diagonalen eta tirangailuen instalazioaren zehaztapenak bereiziz.

II. Instalazio-prozesua eta gako operatiboak

(A) Mutur bikoitzeko haridun tirante estandarrak (zuzenak/diagonalak)

1. Txertatzea: Harikatu bi barraren muturrak osagaietan aurrez zulatutako zuloetatik sekuentzialki, barra zuzen geratzen dela bermatuz, kinkarik edo bihurritu gabe.

2. Osagarriak kokatzea: instalatu osagaiak garbigailu lauaren ordenan → malguki-garbigailua → azkoina; mailakatu zatiketa malguki-garbigailuan, soltearen aurkako efektua ziurtatzeko.

3. Hasierako estutzea: Simetrikoki estutu azkoinak bi muturretan oinarrizko tentsioa aplikatzeko eta osagaietan solteak ezabatzeko.

4. Azken estutzea: estutu etapaka, indarra bi muturretan aldi berean aplikatuz tentsio uniformea ​​eta zuzentasun orokorra bermatzeko; ez estutu guztiz alde bat aldi berean, horrek osagaien lerrokadura desegokia eta lokalizatutako tentsioaren kontzentrazioa eragiten baitu.

5. Lerrokatzea: zuzentasuna eta inklinazioa egiaztatzea plumb bob edo lerrokatze-katea erabiliz; egokitu intxaurren posizioak behar den moduan.

(B) Tensorgailuak (mota erregulagarria)

1. Lotu tirantearen bi muturrak egitura-nodoetara eta instalatu azkoinak aske.

2. Biratu bihurgailuaren gorputza tentsioa doitzeko, estutasun orokorra kontrolatuz, egitura-geometriak eta bertikaltasunak diseinuaren zehaztapenak betetzen dituztela ziurtatzeko.

3. Egokitu ondoren, blokeatu askatzeko kontrako azkoinak tensorearen bi aldeetan, zerbitzuan zehar biraketa edo askatzea saihesteko.

4. Tirante paraleloen taldeetarako, ziurtatu tentsio koherentea eta karga orekatua banatzea.

(C) Tutu bereizleekin instalazioa

Hari barra altzairuzko zutabearen barrutik barrena; instalatu zirrindolak eta azkoinak bi muturretatik irteten diren hariztutako ataletan. Ziurtatu bereizle-hodia osagaiekin (bertikalean edo horizontalean) ondo egokitzen dela okertu edo hutsunerik utzi gabe.

III. Eraikuntza-baldintzak kokapenaren arabera

1. Teilatuko purlin-barrak: tirante horizontalek berdin-berdin egon behar dute, eta tirante diagonalak diseinu-angeluetan instalatu behar dira; tirante guztiak tenkatu eta tente egon behar dira, alxotasuna kentzeko eta purlinen egonkortasun orokorra hobetzeko.

2. Hormako tiranteak: instalatu sekuentzialki goitik behera, hormaren osagaien bertikaltasuna kontrolatzen duzun bitartean; ziurtatu tiranteek ez dutela ate, leiho edo estaldura-panelak oztopatzen.

3. Txoko eta amaierako konexioak: Ziurtatu osagarri guztiak osatuta daudela, askatzeko aurkako neurri bikoitzak ezarri eta haize-karga handiak jasaten dituzten eremuetan indargarri gehigarriak aplikatu.

IV. Amaitutako obrak ikuskatzea eta babestea

1. Ikusizko ikuskapena: tirantek zuzenak izan behar dute okertu gabe, eta galbanizatutako estaldurak kalte handirik gabe egon behar du; fitxek osatuta egon behar dute, azkoinak guztiz estututa eta malguki-zirrindak guztiz konprimituta.

2. Ikuskapen funtzionala: Muntaiak solterik edo zartadurarik gabe egon behar du; egitura-neurriek eta inklinazio-angeluak planoak bete behar dituzte.

3. Amaitutako lanaren babesa: debekatuta dago tiranteetan edo estaldura galbanizatuetan zapaldu, kolpatu edo soldadura-erredurak eragitea; saihestu morteroa edo olioa kutsatzea hariztutako eremuetan.

4. Konpondu estaldura galbanizatuan lokalizatutako marradurak berehala zink ugariko pintura aplikatuz, korrosioaren babesa berreskuratzeko.

V. Eraikuntza-debekuak

1. Guztiz debekatuta dago garbigailu lauak edo malguki-garbigailuak alde batera uztea, osagarri-multzo osatugabeak instalatzea edo galvanizatu gabeko osagarrietan nahastea.

2. Debekatuta dago tiranteak zuzentzeko suzko berogailua behartzea, bihurritzea edo erabiltzea estaldura galbanizatuaren kalte materialak edo hutsegiteak ekiditeko.

3. Ez erabili hariak hondatuta dauden, galbanizatutako estaldurak oso zuritzen dituzten edo deformazio/tolesturak dituzten barrak.

4. Intxaurrak gehiegi estutzea guztiz debekatuta dago haria kentzea edo osagaien deformazioa saihesteko.

5. Eguraldi euritsuan kanpoko eraikuntzan babes-neurriak ezarri, harietan ur metaketa luzeak eragindako herdoila saihesteko.

Altzairu galvanizatuzko tiranteen errendimendu-parametro nagusiak egiturazko tiranteetarako

Estandarrak: GB/T 700, GB/T 13912, GB 50017

I. Oinarrizko materiala eta propietate mekanikoak

1. Material komunak

· Estandarra: Q235B; Astunak/Luzeak: Q355B

2. Adierazle Mekanikoak

3. Hagaxka zehaztapenak: Diametro arruntak: φ8, φ10, φ12, φ14, φ16 mm; Luzera: marrazki bakoitzeko pertsonalizatua (estandarra 1-6m); Luzera-perdoia: ±5 mm

II. Hari-parametroak

1. Hariaren zehaztapenak: altzairu biribilaren diametroarekin (M8, M10, M12, M14, M16)

2. Hari mota: kanpoko haria bikoitzeko; Mutur bakoitzean hariaren luzera diametro nominala baino 2-3 aldiz handiagoa da

3. Hariaren zehaztasuna: 6g; doikuntza leuna, gripearen aurkakoa

III. Galbanizatutako estalduraren propietateak (beroan galvanizatzea nahiago da)

1. Estalduraren lodiera

· Kanpoko erabilera estandarra: ≥70 μm

· Kostaldeko / Ingurune oso korrosiboak: ≥85 μm

2. Atxikimendua: Lotura metalurgikoa; ez da zuritu edo ezkutatu inpaktuan

3. Korrosioarekiko erresistentzia: gatz-ihinztatze proba ≥500 h; iraupena > 20 urte kanpoko baldintza arruntetan

IV. Osagarrien Parametroak

1. Intxaurren kalifikazioa: 4.8 klasea / 8. klasea; beroan galvanizatua (material bera); hariekin doitzeko doitasuna

2. Garbigailu laua: Q235 materiala, beroan galbanizatua; kontaktu-presioa banatzen du; osagaien pintura/estaldura babesten du

3. Udaberriko garbigailua: elastikotasun handia; batik bat dardara handiko edo haize handiko guneetan erabiltzen da, askatzea saihesteko

4. Turnbuckle (Egokigarria): Materiala: 45# altzairu forjatua, guztiz beroan galvanizatua; doikuntza-tarte estandarra: ±50–150 mm mm

V. Erabilera eta Instalazio Parametroak

1. Kargatzeko modua: trakzio-kargetarako soilik diseinatua; Guztiz debekatuta dago konpresio, tolestura edo alboko kargaren eraginpean egotea.

2. Instalazio-baldintzak: tiranteak zuzen egon behar du, bihurritu edo kiskaturik gabe; bi muturretako fruitu lehorrak simetrikoki estutu behar dira.

3. Ingurumen-egokitasuna: -20 °C eta 80 °C arteko funtzionamendu-tenperatura tartea; saihestu luzaroan azido edo alkali indartsuekin kontaktua.

VI. Ezaugarri gehigarriak

1. Azaleko akabera: zilar-gris matea kolore uniformearekin; higadurari eta kolpeari erresistentea.

2. Berrerabilgarritasuna: hari galbanizatuzko estaldurak berezko lubrifikazioa eskaintzen du, muntaiak hariak harrapatzea edo kentzea saihestuz desmuntatzean mantentze-lanetarako.
