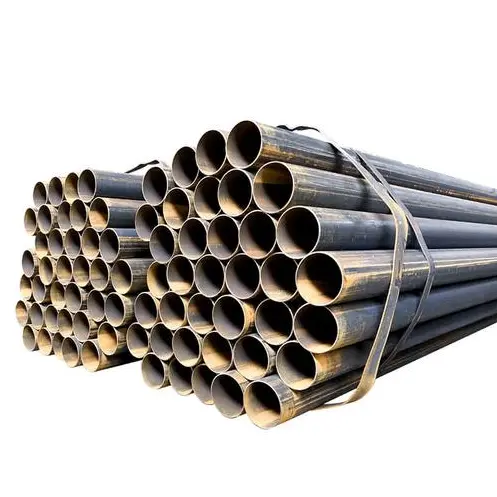

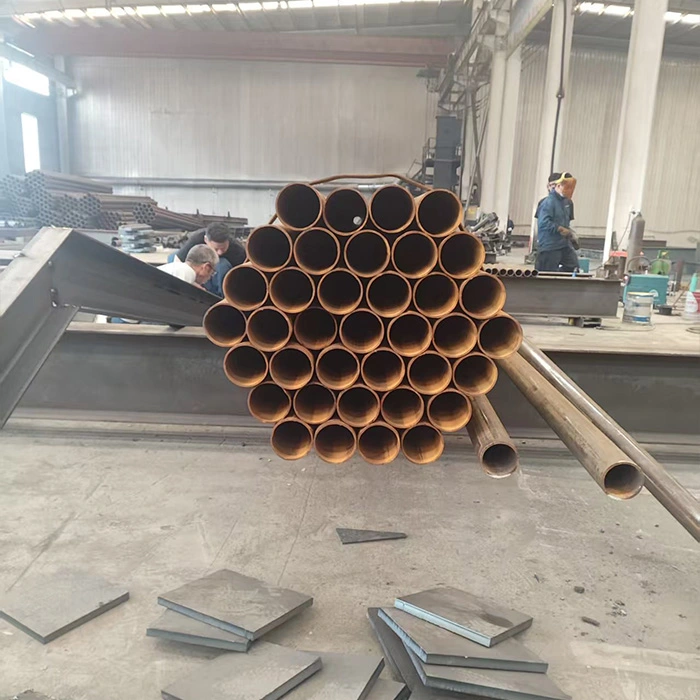

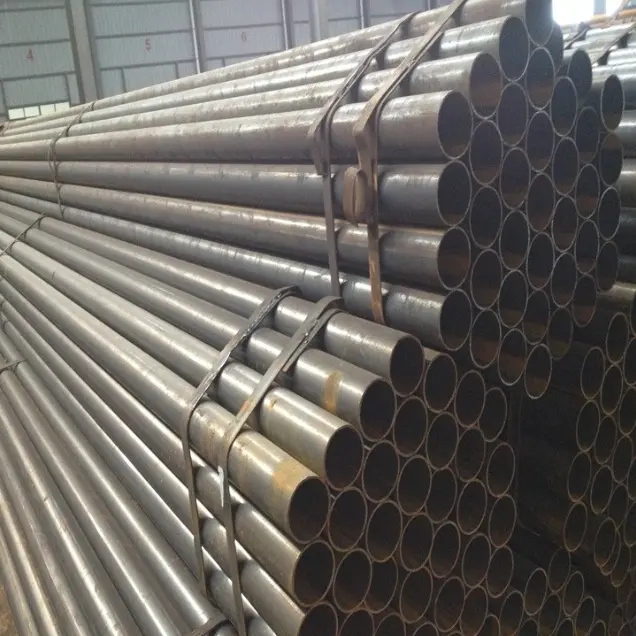

Soldatutako altzairuzko hodiak

Soldatutako altzairuzko hodiak izenez ezagutzen direnak, produktu hauek altzairu zerrendak ijezketaz eta soldatuz fabrikatzen dira. Batez ere jostura zuzen eta espiral soldatutako tutuetan sailkatzen dira, GB/T 3091 eta GB/T 13793 bezalako estandarren arabera fabrikatuak eta normalean Q235B edo Q355B altzairuz eginak. Batez ere presio baxuko fluidoen garraiorako, altzairuzko habe eta zutabe estrukturaletarako, baranda euskarrietarako, udal-hoditeria-sareak, kanalizazio elektromekanikoetarako eta behin-behineko proiektuetarako erabiltzen dira, giro-tenperatura eta presio baxu-ertainak dituzten funtzionamendu-baldintza estandaretarako egokiak izanik.

Produktuaren Ezaugarriak

I. Ezaugarri estrukturalak eta mekanikoak

1. Soldatutako altzairuzko hodiak altzairuzko zerrendak ijezketaz eta soldatuz eratzen dira eta bi motatakoak dira: jostura zuzena eta jostura espiral. Zehar-sekzio zirkular hutsak karga banaketa uniformea ​​bermatzen du eta tolestura eta tortsioarekiko erresistentzia bikaina eskaintzen du, baita egonkortasun orokorra ere.

2. Indar orokorrak presio baxuko eta ertaineko aplikazioen eskakizunak betetzen ditu. Diametro handiko espiral-juntura soldatutako hodiek presio-jasateko ahalmen eta zurruntasun handiagoa eskaintzen dute jostura zuzeneko soldatutako tutu estandarrekin alderatuta. Hala ere, soldadura-joduraren mugak direla eta, ez dira egokiak presio altua, tenperatura altua edo korrosio larria dakarten muturreko baldintzetarako.

3. Karga-ahalmen beragatik, altzairu solidoko osagaiak baino arinagoak dira, egiturazko karga orokorra modu eraginkorrean murrizten dutenak.

II. Produkzioaren eta kostuen ezaugarriak

1. Ekoizpen prozesua heldua da, gaitasun handia eta entrega azkarra eskaintzen du. Stock zabala dago merkatuan prezio ekonomikoetan, kostu orokor baxuak eraginez.

2. Zehaztapen sorta zabala dago eskuragarri -diametro txikiko hodietatik diametro handiko hodietara eta zutabe-hodietara-, aukeraketa malgua ahalbidetuz.

III. Prozesatzeko eta Eraikuntzaren Ezaugarriak

1. Bigarren mailako prozesaketa (esaterako, ebaketa, alaka, harizketak, tolesketak eta soldadura) erraza da, tokiko eraikuntza errazten du.

2. Hodiek neurri uniformeak dituzte eta maneiatzeko eta instalatzeko errazak dira. Konexio-metodo desberdinak (soldadura, bridak, harizketak eta akoplamendu zirrikatuak barne) erabil daitezke ingeniaritza-eskakizun desberdinetara egokitzeko. IV. Erabilera eta korrosioaren aurkako ezaugarriak

1. Bidalketa estandarra "tutu beltza" (estaldurarik gabeko altzairua) formakoa da; hala ere, beroan galbanizazioa, pintura, korrosioaren aurkako estaldurak eta 3PE korrosioaren aurkako geruzak bezalako tratamenduak aplika daitezke. Barneko zein kanpoko inguruneetan erabiltzeko egokiak dira.

2. Aplikazio malgua: modu independentean funtziona dezakete fluidoen garraio-hodi gisa edo karga-jasaten duten osagaietan muntatu daitezke, hala nola altzairuzko habe, zutabe eta truses.

V. Produktuen bereizketak eta mugak

1. Jostura zuzeneko soldatutako hodiak diametro txiki eta ertaineko, presio baxuko hodietarako eta altzairuzko egitura arinetarako erabiltzen dira normalean. Espiral soldatutako hodiak diametro handietarako erabiltzen dira batez ere, distantzia luzeko udal garraiorako eta eskala handiko altzairuzko egitura-osagaietarako egokiak izanik.

2. Soldatutako josturak daudelako, hodi hauek presio-erresistentzia txikiagoa, tenperatura altuko erresistentzia eta neke-indarra erakusten dute josturarik gabeko altzairuzko tutuekin alderatuta. Erabat debekatuta dago presio handiko material sukoi/lehergarrietan edo tenperatura altuko/presio handiko baldintzetan dauden presioa jasaten duten aplikazio kritikoetan erabiltzea.

Erabilera nagusiak eta aplikazio-esparrua

I. Soldatutako altzairuzko hodien erabilera nagusiak

1. Fluidoen Garraioa

Komunikabideak garraiatzeko erabiltzen da, hala nola iturriko ura, ur zikinak, presio baxuko gasa, aireztapena/hautsa ateratzeko airea eta erabilera orokorreko olioak; sare zibil eta industrialetarako hoditeria-material primarioak dira.

2. Altzairuzko Egiturazko Karga-Osagaiak

Zutabe zirkularrak, truss-kideak, teilatuaren euskarriak eta plataforma-zutikak fabrikatzeko erabiltzen da; egiturazko altzairuzko forma jakin batzuk ordezka ditzakete habe eta zutabe laguntzaile edo neurrizko kargarengatik.

3. Babesa eta Itxitura

Errepideko baranda, lantegiko perimetroko hesietan, eskaileretako eskulanak, balkoietako barandak, horma-esparruak eta kanpoko iragarki-euskarrietarako erabiltzen da.

4. Laguntza Mekaniko eta Elektrikoen Sistemak

Ur-hodietarako, aire-hodietarako eta kableetarako euskarriak eta esekigailuak eraikitzeko erabiltzen da, baita ekipamenduetarako euskarri espezializatuak eta finkatzeko hagaxkak ere.

5. Udal eta Zibil Ingeniaritza

Udal kanalizazio-sareetarako, ibaiertzeko estalkietarako, pila-zimenduetarako karkasetarako, tunelen aireztapen-hodietarako eta eraikuntza-lanetako behin-behineko segurtasun-hesietarako erabiltzen da.

6. Aldi baterako eta Nekazaritza Instalazioak

Aldamioetarako, behin-behineko estalpeetarako, negutegietarako markoetarako eta nekazaritza-uraren garraiorako hodietarako erabiltzen da.

II. Aplikazio-esparrua

1. Eraikuntzako Ingeniaritza: Eraikin zibilak, fabriketako tailerrak, biltegiak, lokaletarako ur-hornidura eta drainatze-sistemak eta altzairuzko egitura-euskarri-sistemak.

2. Udal-zerbitzuak: Hiriko ur-hornidura eta drainatze-sareak, galtzada-baranda, paisaiaren ingeniaritza eta udal-hodien instalazioa. 3. MEP (Mechanical, Electrical, and Plumbing/HVAC): Ur hornidura eta drainatze, aireztapen eta presio baxuko gas hoditeria fabrika, eraikin eta merkataritza guneetarako.

4. Industria eta Meatzaritzako Enpresak: Tailerreko transferentzia-hoditeria, ekipamendu euskarriak, material patiorako itxiturak eta truss egitura arinak.

5. Nekazaritza eta paisaia: Nekazaritza ureztatze-hodiak, negutegi-esparruak eta paisaia-hesiak.

6. Behin-behineko obrak: aldi baterako instalazioak, behin-behineko euskarriak, indusketa-zuloen babesa eta eraikuntza-aldamioak.

Hautaketa Gida

Jostura zuzeneko hodi soldatua: Diametro txiki eta ertainekoak batez ere; barruko hoditeria, barandak eta eskala txikiko altzairu egituretarako erabili ohi da.

Espiral soldatutako tutua: Diametro handiak batez ere; normalean udal enbor hodietarako, distantzia luzeko uraren transmisiorako eta eskala handiko altzairuzko zutabe estrukturaletarako erabiltzen da.

Errendimendu-parametroak

I. Ezarpen-arauak

·GB/T 3091-2025: presio baxuko fluidoen garraiorako altzairuzko hodi soldatuak (ura, gasa, airea, etab.; ≤2,5 MPa, ≤200 °C)

·GB/T 13793-2016: Luzetarako soldadura elektrikoko altzairuzko hodiak (egiturak, aldamioak, makineria orokorra)

·GB/T 9711 / API 5L: petrolioa eta gasa garraiatzeko kanalizazioa (L245/L360/L415, etab.)

II. Ohiko materialak eta propietate mekanikoak (gela-tenperatura)

·Elastikotasun modulua: 2,06×10⁵ MPa

·Dentsitatea: 7,85 g/cm³

·Inpaktu-energia: giro-tenperatura **≥27 J** (Q235B, V-notch)

III. Neurriak eta zehaztapenak (batez ere luzetarako soldadura)

1) Kanpoko Diametroaren barrutia

·Diametro txikia: DN15–DN50 (21,3–60,3 mm)

·Diametro ertaina: DN65–DN250 (76,1–273 mm)

·Diametro handia: DN300–DN600 (323,9–610 mm)

·Espiral soldatutako tutua: DN800–DN3000 arte

2) Hormaren lodiera (ohikoa)

·Estandarra: 1,2–12,7 mm

·Horma astuna: 12,7–40 mm

·Tolerantzia: hormaren lodiera ±% 10 t; Kanpoko diametroa ±% 0,5 eta ± 1,0%

3) Luzera

·Nora: 6 m, 9 m, 12 m-ko luzera finkoak

·Pertsonalizagarria: 15–18 m

·Luzeraren tolerantzia: +20 mm / 0 mm

4) Pisu teorikoa (kg/m)

W=0,02466×(D−t)×t

·D: Kanpoko diametroa (mm); t: hormaren lodiera (mm)

·Tutu galvanizatua: Pisua × 1,015–1,03 (estaldura-faktorea)

IV. Presioa eta Prozesuaren Errendimendua

1) Proba hidrostatikoa (Nahitaezkoa)

· Hodi beltz estandarra: 5.0 MPa, eutsi presioa ≥5s

· Gas-hodia: 6,0 MPa, eutsi presioa ≥10s

· Horma astuneko hodia: 7,0 MPa

· Gomendatutako lan-presioa: ≤1,6 MPa (epe luzerako segurtasuna)

2) Soldaduraren kalitatea

· Saiakuntza ez-suntsitzaileak (NDT): UT (ultrasoinuak) / RT (erradiografikoak)

· Luzerako jostura: maiztasun handiko soldadura, soldadura koefizientea **≈0,85–0,9**

· Jostura espirala: arku urpeko soldadura, soldadura koefizientea **≈0,9–0,95**

3) Lautze / Tolestura Proba

· Lautzea: Ez dago pitzadurarik, ez delaminaziorik

· Tolestura (DN≤50): 90°, okertze-erradioa = 6D (hodi beltza) / 8D (hodi galvanizatua), soldadura alboan kokatuta; ez pitzadurarik, ez zink geruza zuritu

4) Funtzionamendu-tenperatura

· Estandarra: -20°C eta +200°C artean

· Tenperatura baxuko altzairua (L245N): -40°C arte

V. Azalera eta Korrosioaren Babesa

· Entrega-baldintza: Hodi beltza (hodi hutsa) / Beroan galvanizatua / Epoxi / 3PE (lurperatua)

· Geruza galvanizatua: ≥300 g/m² (alde bikoitza), tokiko lodiera **≥85 μm**

· Gainazalaren kalitatea: ez pitzadurarik, ez tolesturarik, ez koskarik, ez korrosio larririk

VI. Konexio-metodoak

· DN≤50: Haridun konexioa (GB/T 7306)

· DN65–DN200: Brida-konexioa / Ildaska-konexioa

· DN≥250: Soldadura (punta-soldadura / soldadura erlojua)

VII. Aplikazioak

· Presio baxuko fluidoak: Ura, ur zikinak, gasa, airea, aireztapena

· Altzairuzko egiturak: Tutu zirkularren zutabeak, trusak, euskarriak, baranda, aldamioak

· Tenperatura: -20 eta 200°C artean; Presioa: ≤2,5 MPa

Tolestutako Jostura Zuzen Soldatutako Hodien Zehaztapen Taula

Espiral soldatutako hodiaren zehaztapen-taula
