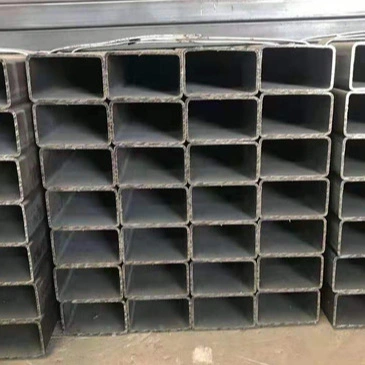

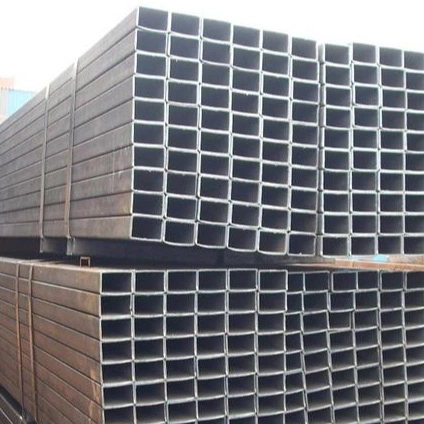

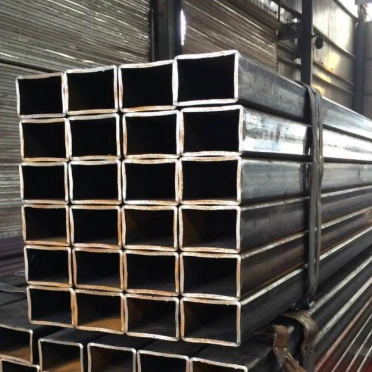

Egiturazko altzairu hutsezko hodi angeluzuzenak

Altzairuzko egitura hutsezko hodi angeluzuzenak oso erabiliak dira, hala nola, altzairuzko habe eta zutabeetan, gortina-hormako markoetan, itxitura-esparruetan, ekipamenduen bastidoretan, baranda eta eraikuntza-makinetan. Karga-jasateko osagai nagusi gisa eraginkortasunez balio dute, eta, aldi berean, hainbat forma arkitektoniko eta itxitura-egituretarako egokiak dira.

Produktuaren Ezaugarriak

I. Ezaugarri estrukturalak eta mekanikoak

1. Zehar-sekzio laukizuzen hutsak zurruntasun handia ematen du bi noranzkoetan tolesturaren eta alboko desplazamenduaren aurka. Torsioarekiko eta alboko deformazioarekiko erresistentzia handiagoa eskaintzen du hodi zirkularrekin edo egitura altzairuzko forma estandarrekin alderatuta, egituraren egonkortasun orokorra sendoa bermatuz.

2. Zeharkako forma uniformeak eta aurpegi lauak kargaren banaketa berdina bermatzen dute. Banakako hodiek karga bertikal eta horizontal garrantzitsuak jasan ditzakete, sarritan zuzenean karga-elementu nagusi gisa balio dutenak.

3. Soldatutako eta josturarik gabeko motatan eskuragarri: soldatutako hodi angeluzuzenek kostu-eraginkortasun handia eskaintzen dute funtzionamendu-baldintza estandaretarako; jostura angeluzuzeneko tutuek, soldadurarik gabe, indar handiagoa, presioarekiko erresistentzia eta nekearen errendimendua eskaintzen dute, karga astunetarako eta karga ziklikorako agertokietarako aproposak izanik.

II. Itxura eta instalazioaren ezaugarriak

1. Kanpoko gainazal lauek juntzea, gainjartzea eta kalera muntatzea errazten dute. Ondo egokitzen dira kolorez estalitako altzairuzko xaflen, panelen eta itxituraren osagaien aurka, eraikuntzan zehar akabera garbia eta ertzak zigilatzea bermatuz.

2. Ertz zorrotzek eta profil uniforme batek karga-funtzionalitatea eta erakargarritasun estetikoa uztartzen dituzte, fatxada arkitektonikoetarako, paisaia-esparruetarako eta diseinura bideratutako beste proiektuetarako egokiak bihurtuz.

3. Karga-gaitasun jakin baterako, altzairu solidoko atalak baino arinagoak dira, egiturazko karga orokorra eraginkortasunez murrizten dute eta materialen kostuetan aurrezten dute.

III. Prozesatzeko eta konexioaren ezaugarriak

1. Moztu, alakatu, tolestu, zulatu eta soldatu daitezke. Bigarren mailako prozesamendua erraza da, tokiko eraikuntza erosoa errazten du.

2. Konexio-metodo polifazetikoak, soldadura, torlojua eta errematxaketa barne, juntagailuen diseinu sinpleak eta instalazioaren eraginkortasun handia dituzte.

3. Zehaztapen sorta zabala, dekorazio-hodi txikietatik hasi eta sekzio handiko karga-euskarrietaraino, aukeraketa malgua ahalbidetuz.

IV. Korrosioarekiko Erresistentzia eta Errendimendu Ezaugarriak

1. "beltzean" (estaldu gabe) egoeran hornitua; Korrosioaren aurkako hainbat tratamendurekin bateragarria da, hala nola, bero-galvanizazioa, hotz galvanizazioa, pintura eta hauts-estaldura, barruko zein kanpoko inguruneetarako (lehorra edo hezea) egokiak eginez.

2. Hotza eta beroa lantzeko gaitasun ona; propietate mekaniko egonkorrak funtzionamendu-tenperatura-tarte estandarretan.

V. Produktuaren mugak

1. Estresaren kontzentrazioa izkinetan gertatzen da; eremu horiek neke-kalteak jasateko joera dute inpaktu larrien edo karga zikliko errepikatuetan.

2. Fluidoen garraiorako egokitasun eskasa; oso gutxitan erabiltzen da hoditeria-sistemetarako, batez ere egiturazko karga-euskarrietarako eta marko-aplikazioetarako diseinatuta baitaude.

3. Ekoizpen-kostu handiek horma lodi eta lodidun hodi angeluzuzenetarako espezifikazio handietarako prezioak soldatutako bertsioak baino nabarmen handiagoak dira.

Erabilerak eta aplikazio-esparrua

I. Lehen mailako erabilerak

1. Egitura-osagai nagusiak

Fabrikako markoetarako, atariko markoetarako, kaxa-sekzioko habe eta zutabeetarako, zutabe bertikaletarako, trusesetarako eta zoru-euskarrietarako erabiltzen da; altzairuzko eraikuntzan karga-jasaten duen materiala.

2. Eraikuntzaren inguratzaileak eta horma gortinak

Kanpoko horma-markoa (erregikoak/zuloak), argizulo-markoak, ate- eta leiho-markoak, teilatuaren purlinak eta ertz-mozturak; ezin hobeto integratzen da profilatutako altzairuzko xaflarekin eta panelen beste material batzuekin.

3. Itxiturak eta Babes Instalazioak

Fabrikaren perimetroko hesiak, errepideko barandak, eskaileretako esku-barandak, balkoietako barandak, guneko biltegiratze-markoak eta segurtasun-sareen zutoinak.

4. Ekipamendu eta Makineria Markoak

Makineriaren oinarriak, ekipoen bastidoreak, lan-mahaiko markoak, biltegiko bastidoreak, edukiontzien markoak eta ibilgailuen txasisaren markoak.

5. Ingeniaritza eta Aldi Baterako Instalazioak

Eszenategiko trukak, negutegi-esparruak, eraikuntza-lanetako aldi baterako biltegiratzea, euskarri/euskarri-egiturak eta eraikuntza-esparru modularrak.

6. Egitura apaingarriak eta arkitektonikoak

Paisaia-egiturak, kanpoko arkitektura-ezaugarriak, barruko dekorazio-markoa eta bitrina/kabina-esparruak; Karga-gaitasuna eta erakargarritasun estetikoa konbinatzen ditu.

II. Aplikazio-esparrua altzairuzko altzairu hutsezko hodien aplikazio-esparrua

1. Altzairuzko Egituren Ingeniaritza: habeak, zutabeak eta euskarri-sistemak industria-plantak, biltegiak, estadioak eta eraikin aurrefabrikatuak.

2. Dekorazio arkitektonikoa: horma gortinak, ateak eta leihoak, barruko/kanpoko ezaugarri arkitektonikoak eta erakusketako standak eraikitzea.

3. Udal eta Garraioa: Errepideko barandak, udal eraikuntzako kartelak, paisaia pergolak eta autobus aterpeen esparruak.

4. Makineriaren fabrikazioa: erabilera orokorreko ekipamendurako, eraikuntzarako makineriarako, nekazaritzarako makineriarako eta ekipo logistikoetarako markoak.

5. Biltegiratzea eta Logistika: Erabilera handiko trasteak, biltegiratze plataformak eta edukiontzien egitura osagarriak.

6. Nekazaritza, basogintza eta baratzezaintza: negutegiak, abeltzaintzako aterpe-esparruak eta nekazaritza-hesiak.

Hautaketa Gida

· Soldatutako hodi angeluzuzenak: kostu-errendimendu handiko produktu mota nagusiak; oso erabilia aplikazio estandarretan, hala nola, karga orokorrean, eraikinen inguratzaileak, dekorazioa eta baranda.

· Joturarik gabeko hodi angeluzuzenak: indar handia, nekearen erresistentzia eta presioa jasateko ahalmena; batez ere, erabilera astuneko aplikazioetarako, karga ziklikoetarako, zehaztapen handiko makineria-markoetarako eta zerbitzu astuneko ingeniaritza-osagaietarako erabiltzen da.

Funtsezko Errendimendu Parametroak

Ezarpen-arauak: GB/T 6728-2017 "Hotzez osatutako egitura-atal hutsak"; GB/T 3094-2012 "Hotzez marraztutako altzairuzko hodi karratu eta angeluzuzenak"

I. Material komunak eta propietate mekanikoak

Parametro orokorrak gehigarriak:

· Elastikotasun modulua: 2,06 × 10⁵MPa

· Dentsitatea: 7,85 g/cm³

· Funtzionamendu-tenperatura estandarra: -20°C eta 200°C artean

II. Zehaztapen eta Dimentsio Sistema

1. Izendapen-metodoa

Kanpoko neurriak: Luzera × Zabalera × Hormaren lodiera (Unitatea: mm); Adibidea: 100×50×3,0

2. Mainstream Tamaina Kategoriak

· Txikia (Dekorazioa / Itxitura / Baranda): 20×10, 30×20, 40×20, 50×30; Hormaren lodiera: 1,2-2,5 mm

· Ertaina (Gila / Purlin / Habe eta Zutabe estandarrak): 60×40, 80×40, 80×60, 100×50; Hormaren lodiera: 2,0–5,0 mm

· Handiak (zutabe nagusiak eta habeak / zama handiko trukak): 120×80, 150×100, 200×100, 250×150; Hormaren lodiera: 4,0–12,0 mm

3. Luzerak eta Perdoiak

· Luzera estandarrak: 6 m, 9 m, 12 m; luzera pertsonalizatuak eskuragarri

· Kanpo-dimentsioaren tolerantzia: ±% 0,8

· Horma-lodieraren tolerantzia: Soldatutako hodi estandarra ±% 10; Joturarik gabeko hodia ±% 7,5

4. Pisua kalkulatzeko formula teorikoa

W (kg/m) = 0,00785 × [(B + H) × 2 − 4t] × t (B = Alde luzea, H = Alde laburra, t = Hormaren lodiera)

III. Egiturazko propietate mekanikoak

1. Laukizuzen hutsezko egiturazko altzairuzko hodiek sekzio angeluzuzenek bi noranzko bikoitzeko zurruntasun handia eskaintzen dute (ardatz sendo zein ahuletan) eta alboko egonkortasun handiagoa eta bihurdura-erresistentzia hodi zirkularrak edo H-habeak bezalako profil bakarren aldean, eta ondorioz, egitura-egonkortasun sendoa da.

2. Prozesamenduaren Ezaugarriak

· Tolestura-proba: Giro-tenperaturan 90°-ko hotzean okertzeko gai da, bihurgunean pitzadurarik edo delaminaziorik gabe.

· Lautze-proba: konpresioa jasaten du zehaztutako neurrietara horma pitzatu gabe.

1. Estresaren Ezaugarriak: Estresaren kontzentrazio arina gertatzen da izkinetan; ez da egokia maiztasun handiko inpaktu-karga txandakatuak dituzten aplikazioetarako.

IV. Produktuen sailkapena eta errendimendu-desberdintasunak

V. Gainazalaren tratamendua eta korrosioaren babesa

1. Baldintza estandarra: akabera beltza (beroan ijetzitako oxidoaren gainazala).

2. Korrosioaren babeserako ohiko metodoak: Galbanizazio beroa, galvanizazio hotza, hauts estaldura elektrostatikoa, korrosioaren aurkako pintura eta fluorokarbono estaldura.

3. Beroko galvanizazioaren erreferentzia: zink estalduraren batez besteko lodiera ≥85 μm; kanpoko iraupena 15 urte baino gehiagokoa da.

VI. Konexio-metodoak

· Primarioa: alakako soldadura, sartze osoko soldadura (eraikuntzarako euskarri nagusia).

· Sekundarioa: Erresistentzia handiko torlojuen konexioak, torloju auto-roskatzaileak, errematxaketa.

· Altzairuzko egitura-multzo ezberdinekin bateragarria, koloretako altzairuzko xaflak, H habeak eta angelu-altzairuak barne.

VII. Aplikazio egokiak eta debekatuak

Egokia

Industri lantegiko habeak eta zutabeak, horma gortinak, itxitura-esparruak, baranda eta hesiak, biltegiko apalak, ekipamendu-markoak, paisaia-egiturak eta altzairu-egitura aurrefabrikatuak.

Ez Egokia

Presio handiko fluidoen garraioa, tenperatura altuko/presio handiko hoditeria eta inpaktu larria edo maiztasun handiko nekea jasaten duten ekipo astunetako egitura nagusiak.
