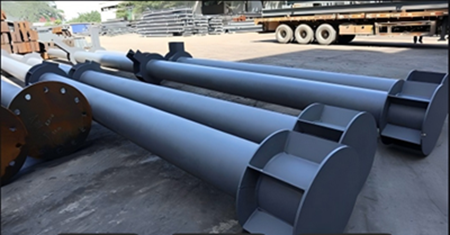

Altzairuzko zutabe biribila

Altzairuzko zutabe biribilak karga-jasaten duten egitura-elementu bertikalak dira, batez ere altzairuzko hodi huts zirkularrez osatuak. Ingeniaritza-aplikazioetan, batez ere, konpresio axiala jasaten dute, eta aldi berean makurtze-momentuak, tortsio-momentuak eta beste karga konbinatuak egituraren konfigurazioaren arabera onartzen dituzte. Zutabe hauek josturarik gabeko edo soldatutako altzairuzko hodi zirkularren bidez fabrika daitezke; parametro espezifikoak, hala nola, hodiaren diametroa, hormaren lodiera, materialaren kalifikazioa eta konexioaren xehetasunak, diseinuaren karga, tartea, eraikinaren altuera, instalazio-baldintzak eta zerbitzu-ingurunean oinarrituta zehazten dira. Produktu-eskaintza hodi-gorputzetik haratago hedatzen da, osagai-sistema oso bat barne hartzeko, hala nola oinarri-plakak, txapel-plakak, zurrungailuak, mentsulak, ertz-plakak, bridak, konexio-plakak, erresistentzia handiko torlojuak eta altxatzeko eranskinak.

Ingeniaritza pertsonalizatua konexio konfigurazio osoekin konbinatuta altzairuzko egituren proiektuen beharrak asetzeko:

Altzairuzko zutabe biribilak luzera eta konexio xehetasun zehatzetarako fabrikatzen dira, egitura-planoetan oinarrituta. Sistemak hodi-gorputz nagusia, goiko eta beheko muturreko konexioak, konektatzeko osagarriak eta osagai osagarriak ditu, bost modulutan antolatuta: zutabe-gorputza, zutabe-oinarria/oinarri-interfazea, zutabe-kaparen konexioa, habetik zutabe-konexioa eta osagarri osagarriak. Zehaztapenak normalean φD×t×L gisa izendatzen dira, non D kanpoko diametroa adierazten du, t hormaren lodiera eta L osagaiaren luzera (adibidez, φ219×8×6000 kanpoko diametroa adierazten du 219 mm, hormaren lodiera 8 mm eta 6000 mm-ko luzera). Kanpoko diametro estandarrak φ89, 114, 165, 219, 273, 325, 426, 530, 630 eta tamaina handiagoak dira, proiektuaren eskakizunen arabera hauta daitezkeen horma-lodierak.

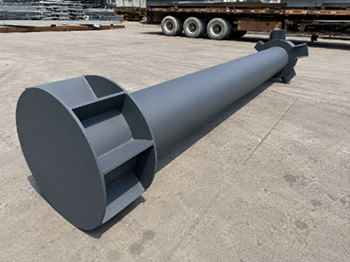

Zutabe luze gehigarrietarako, fabrikazio segmentala erabil daiteke garraio, altxaketa eta obrako eraikuntza-murrizketei aurre egiteko, brida edo juntura soldatuen bidez egindako konexioekin. Zutabe-oinarriek oinarri-plakak, aingura-torlojuak, zintzak eta berdinketa-osagaiekin horni daitezke oinarri-motaren arabera; zutabeen goialdeak txano-plakekin, konexio-euskarriekin edo bridarekin horni daitezke; eta habe-zutabe-konexioek mentsula, ertz-plakak, konexio-plakak edo besarkadak sar ditzakete —planoetan zehazten den moduan— zutabe tubularra goiko egituretara konektatzeko, hala nola altzairuzko habeak, trusesak edo espazio-markoak.

Biribil altzairuzko egiturazko zutabeen abantaila nagusiak eta salmenta puntuak:

1. Karga-banaketa orekatua, egitura-egonkortasuna hobetua

Zehar-sekzio zirkularrak kargaren banaketa uniformea ​​bermatzen du norabide guztietan, konpresio axiala eta norabide anitzeko karga-baldintzetarako aproposa da.

2. Itxura dotorea, Erakargarri estetikoa

Profil leun eta kurbatuak itxura sofistikatua eskaintzen du, egiturazko karga-gaitasuna eta estetika arkitektoniko orokorra orekatzen ditu.

3. Haizearen erresistentzia baxua, kanpoko proiektuetarako egokia

Profil zirkularra haizearen erresistentzia txikiagotzen du, eta aire zabaleko egituretarako egokia da, hala nola, teilatuak, pergolak eta estadioak.

4. Egitura hutsa, garraio eta altxaketa erosoa

Karga-ahalmenaren eta norberaren pisuaren arteko oreka optimizatzen du diseinu-eskakizunak betetzen dituen bitartean, garraioa, altxatzea eta instalazioa erraztuz.

5. Korrosioaren aurkako aukera polifazetikoak ingurune konplexuetarako

Korrosioaren aurkako hainbat tratamendu onartzen ditu (esate baterako, spray estaldura eta beroan galvanizazioa), ingurune zehatzetara egokitutako irtenbideak ahalbidetuz, hala nola ingurune hezeak edo kanpokoak.

6. Marrazkietan oinarritutako pertsonalizazioa, proiektuaren egokitzapen malgua

Pertsonaliza daitezkeen zehaztapenak (kanpo-diametroa, hormaren lodiera, luzera, konexio-plakak, oinarri-plakak eta txertatutako piezak barne) altzairuzko egitura-proiektuen hainbat beharrei erantzuten diete.

Prozesatzeko lan-fluxu estandarizatua, amaitutako altzairuzko zutabe biribilen kalitatea bermatuz:

Altzairuzko zutabe zirkularrak neurrira diseinatutako egitura-osagaiak dira; haien kalitatea altzairuzko lehengaiaren araberakoa ez ezik, prozesatzeko fase kritikoen menpe ere bada, hala nola ebaketa, ijezketa, soldadura, zuzenketa, konexioen muntaketa eta korrosioaren aurkako tratamendua.

Ekoizpen eta prozesatzeko urrats nagusiak hauek dira:

Lehengaien ikuskapena → Diseinua eta ebaketa → Ijezketa eta konformazioa → Zutabe-gorputzaren soldadura → Soldadura ikuskatzea → Biribilketa eta zuzenketa → Amaiera eta alaka prozesatzea → Oinarrizko plaken, goiko plaken eta konexioen muntaketa → Konexio-soldadura → Zuloen ebaketa eta azken lerrokatzea → Herdoila kentzea eta korrosioaren aurkako tratamendua → Azken ikuskapena, ontziratzea eta bidalketa.

Joturarik gabeko zutabe zirkularrak amaitutako altzairuzko hodien prozesamenduaren bidez sortzen dira. Soldatutako zutabe zirkularrak urrats gehigarriak dakartza (altzairuzko xafla ebaketa, ijezketa eta luzetarako soldadura, esaterako), diametro handiak, horma lodiak edo dimentsio ez-estandarrak behar dituzten proiektuetarako bereziki egokiak izanik.

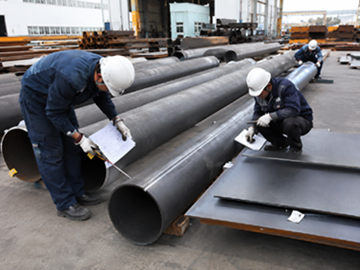

Soldaduraren ondoren, saiakuntza ez-suntsitzaileak (NDT) egiten dira diseinuaren zehaztapenen araberako soldaduretan; amaitutako osagaiari azken ikuskapena egiten zaio, dimentsio-zehaztasuna, soldadura-kalitatea eta korrosioaren aurkako estalduraren osotasuna. Soldadura kalifikazioak, ikuskapen-ratioak eta proiektu desberdinetarako onarpen-irizpideak diseinu-dokumentuen eta aplikagarri diren arauen arabera zehaztuko dira.

Altzairuzko hodi biribileko zutabeen aplikazio-eremu nagusiak:

Altzairuzko egiturako eraikinak:

Industria-lantegietarako, biltegietarako eta altzairuzko egitura aurrefabrikatuetarako euskarri bertikalak.

Eskala handiko aretoak:

Altzairuzko zutabeak eta egitura-euskarriak estadioetarako, erakusketa-zentroetarako, luzerako eraikinetarako, garraio-terminaletarako, etab.

Kanoiak eta pasabideak:

Eraikinen sarrerako markesinak, altzairuzko pasabideak, lotzeko korridoreak eta lotutako euskarri-egiturak.

Paisaia arkitektura:

Paisaia-pergolak, dekorazio-zutabeak, eraikinen fatxadak eta egitura-osotasunaren eta diseinu estetikoen oreka behar duten beste proiektu batzuk.

Udal eta garraio ingeniaritza:

Ingeniaritza-diseinuan oinarritutako udal egituretan, zubiekin lotutako egituretan, baranda-zutoinetan eta abarretan aplikagarria.

Altzairuzko egitura proiektu espezializatuak:

Altuerak, tarte luzeak, norabide anitzeko konexioak edo juntura konplexuak dituzten proiektuetarako, egitura-analisiaren bidez hodi zirkularren zutabeen zehaztapenak eta konexioen diseinu zehatza zehaztu daitezke. Jatorrizko produktuaren dokumentazioan ageri den aplikazio-esparruak industria-plantak, zubiak, lokalak, udal-instalazioak, lorezaintza eta eraikin aurrefabrikatuak barne hartzen ditu.

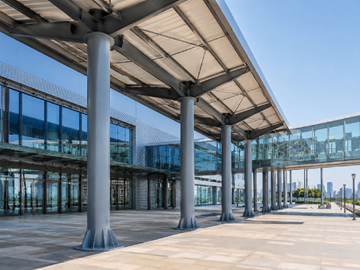

Kasu praktikoa: altzairuzko tutu biribilak erakusketa-zentro baten sarrerako konpelketarako eta lotzeko korridoreetarako:

Erakusketa zentro moderno batek zabalgune luzeko altzairuzko baldakia erabiltzen du bere sarreran, eraikinaren korridore sistemarekin konektatuta. Proiektuak euskarria eta korridoreentzako euskarri bertikala behar zuen, eta, aldi berean, estetika arkitektonikoaren, zirkulazio espazioaren eta ikusmen-inpaktu orokorraren estandar altuak eskatzen zituen; ondorioz, altzairuzko tutu zirkularretako zutabeak hautatu ziren euskarri nagusi gisa.

Tutu zirkularretako zutabeek profil garbi eta arina dute, eta arkitektura-hizkuntza kohesionatu bat sortzen dute beirazko hormekin eta altzairuzko teilatu-egitura modernoekin batera. Egiturari dagokionez, zutabeak oinarri-plaken eta zurruntze-elementuen bidez ainguratzen dira, eta haien goiko atalak altzairuzko habeekin eta teilatu-egiturarekin lotzen dira, eta baldakinaren euskarri-sistema osoa osatuz.

Ohiko galderak

G: Pertsonaliza daitezke?

Bai. Hodi zirkuluko zutabeak pertsonaliza daitezke kanpoko diametroari, hormaren lodierari, luzerari, materialari eta konexio motari buruzko ingeniaritza-planetan oinarrituta. Oinarrizko plaken, goiko plaken, zurruntze-plaken, konexio-plaken, mentsulen, bridenen, txertatutako piezen eta abarren euskarrizko fabrikazioa ere eskaintzen dugu. Salbuespenezko osagai luzeetarako, fabrikazioa ataletan egin daiteke —garraioaren eta instalazioaren eskakizunen arabera—, bridak edo soldadura bidez egindako konexioekin.

G: Nola bermatzen da kalitate koherentea?

Fabrikazio-prozesuak lehengaien ikuskapena, ebaketa, soldadura, biribilketa eta zuzenketa, juntagailuen muntaketa, zuloak zulatzea, korrosioaren aurkako tratamendua eta azken produktuaren ikuskapena bezalako faseak hartzen ditu. Proba ez-suntsitzaileak (NDT) soldadura egin ondoren diseinuaren zehaztapenen arabera egiten dira. Amaitutako produktuaren fasean, dimentsio-zehaztasuna, soldadura-kalitatea eta korrosioaren aurkako estaldurak egiaztatzen dira; Ondoren, osagaiak etiketatzen dira biltegiratu edo bidali aurretik.

G: Garraioa fidagarria al da?

Altzairuzko zutabe zirkularrak luzera eta proiektuaren baldintzen arabera ataletan fabrika daitezke, brida edo soldadura konexioak erabiliz. Amaitutako osagaiak etiketatu, ikuskatu eta bidaltzeko ontziratzen dira, osagai luzeak maneiatzea erraztuz.
