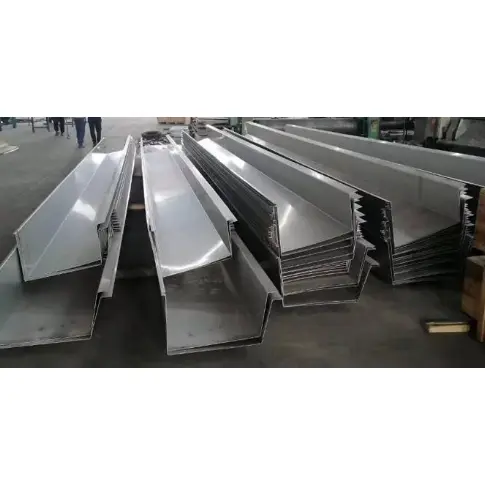

Eraikinetarako altzairuzko teilatuaren erretena

Eraikinetarako altzairuzko teilatuaren erreten-sistema teilatu-hegaletan kokatutako drainatze-askak osatzen dute, teilatuaren kolorez estalitako altzairuzko paneletatik euri-ura jasotzeko eta beheranzko hodien bidez kanpora bideratzeko. Drainatze-sistemen funtsezko osagaiak dira altzairuzko industria arineko lantegietarako, espazio-markoetarako eta oskol erretikulatuetarako. Eskuragarri dauden motak fabrikan amaitutako kolorez estalitako altzairuzko erretenak, altzairu herdoilgaitzezko erretenak eta altzairu galbanizatuzko xaflaz in situ osatutako erretenak daude; sekundarioko purlin edo altzairuzko habe-habeetan bermatzen dira.

Sistemaren konfigurazioaren ikuspegi orokorra

1. Aska Nagusia Gorputz

1) Kolorez estalitako altzairuzko erretena: Al-Zn aleaziozko estalitako oinarrizko material bera (AZ150/AZ275) erabiltzen du teilatua; lodiera 0,6-1,0 mm; irekiera zabalera estandarrak 200/250/300mm; barnealdeko industria-lantegietarako aukera nagusia.

2) 304 altzairu herdoilgaitzezko erretena: 0,7-1,2 mm-ko lodiera; Korrosio kimiko arriskua duten kostaldeko eremuetarako eta inguruneetarako diseinatua.

3) Beroan osatutako altzairu galbanizatuzko erretena: 1,2-2,0 mm-ko txapa galbanizatua tokian tolestuta; espazio luzeko markoetarako eta teilatu-hegal luzeetarako egokia.

2. Karga-jasaten eta finkatzeko osagaiak

Erretenaren euskarriak (beroan galvanizatutako barra laua edo angelu-burdina): 600-800 mm-ko tarteetan banatuta; teilatu-hegalean finkatuta C-sekzioko kantilever purlins;

Teilatu-ertzeko purlins eta cantilever habeak: Erretenaren kargari eusten diote.

3. Juntak eta iragazgaizte osagarriak

Splicing tapoiak eta amaierako plakak (kanalen muturrak zigilatzeko);

Butilozko zinta iragazgaitza, eguraldiari erresistentea den egiturazko zigilatzailea eta errematxe itsuak;

Dilatazio-junturak: gutxi gorabehera 12 metrotik behin instalatzen dira erretenak luze-luzeetarako, hedapen eta uzkurdura termikoa egokitzeko.

4. Jaitsiera-sistemaren osagaiak

1) Euri-uren kutxa: erretenaren behealdean soldatuta edo atxikituta euri-ura bideratzeko;

2) Downspout: PVC hodia / altzairu galbanizatuzko hodia / kolorez estalitako altzairuzko hodi biribila (diametroak φ110, φ160);

3) Tutuetarako besarkadak, ukondoak, bilketa-toloiak eta lur-mailako isurketa-ukondoak.

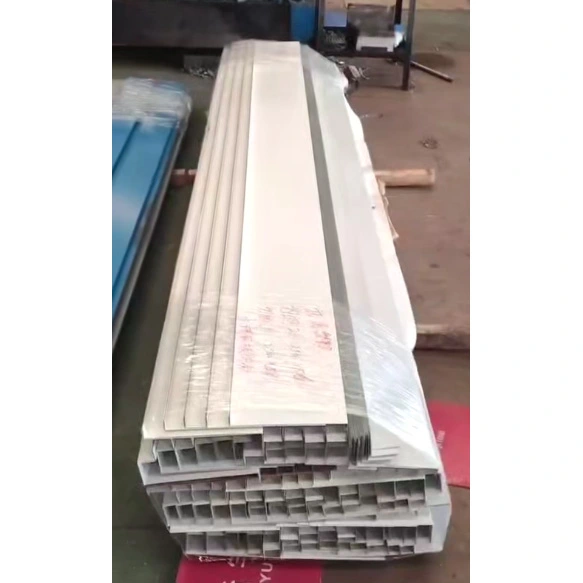

5. Teilatuaren ertzaren akabera osagarriak

Teilatu-hegalak, erretenaren ertza, teilatuaren luzapena (ur-stop) eta isurialdearen amaierako distira; hauek teilatu-hegal azpian euri-urak atzera isurtzea eragozten dute.

6. Material laguntzaileak

Isolamendua (eskualde hotzetan erretenen kanpoaldean aplikatzen da izoztea saihesteko) eta lurrun-hesiaren zinta.

Konfigurazio-eskema komunak

1. Barnealdeko fabrika estandarra: AZ150 kolorez estalitako altzairuzko erretena + euskarriak galbanizatuak + PVC110 beheranzko kanalizazioa + butilo zigilatzailea

2. Ibai ertzeko fabrika euritsua: AZ275 (zink estaldura handikoa) kolorez estalitako altzairuzko erretena + galbanizatutako osagarriak + dilatazio-juntura osagarriak

3. Kostaldeko / Kimikako landare-espazio-esparruko teilatua: 304 altzairu herdoilgaitzezko erretena + altzairu herdoilgaitzezko beheranzko sistema + kanpoko isolamendua izoztearen babeserako

Korrosioaren aurkako konfigurazioa

1. Kolorez estalitako altzairuzko teilatu-erreten sistema eraikinetarako: AZ150 barnealdeko eremuetarako, AZ275 kostaldeko eremuetarako;

2. Altzairu herdoilgaitza: 304 gradua; parentesiak beroan galbanizatuta daude (estalduraren lodiera ≥80μm).

Zeintzuk dira oinarrizko abantailak?

I. Arinak; ez du altzairuzko egitura nagusiaren karga handitzen

Kolorez estalitako altzairuzko edo altzairu herdoilgaitzezko erretenak zabalera meheko materialarekin osatuta daude eta hormigoizko teilatu-hegalek baino askoz gutxiago pisatzen dute. Teilatu-hegaletan zuzenean bermatu daitezke altzairuzko zutabe edo eraztun-habe handiagoak behar izan gabe, eta horrela altzairuzko egitura nagusiaren kostua aurreztuko da. Altzairu luzeko estalki-sistema ezberdinetarako egokiak dira, besteak beste, atari-marko zurrunak, espazio-markoak eta erretikulatutako maskorrak.

II. Eraikuntza azkarra, muntaketa lehorra eta proiektuaren iraupen laburra

Fabrikan amaitutako erreten-segmentuak in situ muntatzen dira errematxeak eta juntura zigiluak erabiliz, enkofratuak, galdaketak eta igeltsuak bezalako prozesu hezeak ezabatuz. Teilatu-hegal luzeak segmentatutako azkar instalatzeak teilatuaren akabera-fasea nabarmen laburtzen du, hormigoizko erretenek ontze-epe luzeak behar dituzte eta eguraldiaren menpekoak diren bitartean.

III. Iragazgaitzaren osotasun bikaina eta isurketa-arrisku txikia

1. Panelak tolestura integratuaren bidez eratzen dira, panelaren gorputzean josturarik ez dutela ziurtatuz; junturak iragazgaiztatze sistema hirukoitza dute: butilo zinta zigilatzailea, eguraldiarekiko erresistentea den zigilatzailea eta errematxeak.

2. Dilatazio-junturak integratutako hedapen eta uzkurdura termikoari aurre egiten diote, estres termikoak eragindako pitzadurak eta ihesak saihestuz; hormigoizko erretenek pitzadurak, junturak porrot egiteko eta ondorengo isurketak egiteko joera dute.

IV. Materialen kalifikazio malgua; eguraldia eta korrosioarekiko erresistentzia hainbat ingurunetara egokituta

Barnealdean: AZ150 Al-Zn estalitako kolore altzairua; Erriberako eremu euritsuak: AZ275 (zink estaldura handikoa);

Kostaldeko/Kimiko eremuak: 304 altzairu herdoilgaitza. Materialak ingurune lehor, euritsu eta gatz-ihintzetarako egokituta daude, eta 8-25 urteko bizitza eskaintzen dute.

V. Diseinuaren moldagarritasun handia; teilatu irregularretarako egokia

Tolestura pertsonalizatuak erretikulatu oskol kurbatuak, abaniko-itxurako teilatu-hegalak eta zabalera aldakorreko hariak ahalbidetzen ditu, teilatu zirkular edo irregularrak erraz osatuz; alderantziz, hormigoizko kanalizazio irregularrak eraikitzea garestia eta zaila da.

VI. Instalazio osteko mantentze-lan sinplea

Ihes lokalizatuak konpon daitezke erretenaren segmentu bakarra ordezkatuz eta berriro itxiz; ireki daitekeen diseinuari esker, pilatutako hondakinak erraz kentzen dira; altzairuzko materiala birziklagarria da eta instalazioak berritzeko garaian desmuntatu eta berrerabili daiteke.

VII. Drainatze leuna; barruko horma leunak sedimentuen pilaketa saihesten du

Hotzean ijetzitako konformazioak barruko horma leun eta lauak bermatzen ditu, lokatza eta zikinkeriaren metaketari aurre egiten diotenak; Euri-uraren fluxu azkarrak eta drainatze-ahalmen handiagoak ekaitz handietan (hormigoizko kanal zakarrekin alderatuta) gainezka egiteko eta teilatuan atzera isurtzeko arriskua murrizten dute.

VIII. Kostu kontrolagarriak

Altzairuzko teilatuaren erretenen sistema estandarren kostu orokorra hormigoizko erretenak baino txikiagoa da, are abantaila ekonomiko handiagoak dituen teilatu luze eta zabaletarako.

Zeintzuk dira bereizle nagusiak?

I. Diseinu arina altzairuzko egiturekin bateragarria

Horma meheko koloreko altzairuzko edo altzairu herdoilgaitzezko erretenak oso arinak dira; altzairuzko zutabe edo zimendu handiagoak behar izan gabe eskegi daitezke teilatu-hegalak edo euskarriak soilik erabiliz. Espazioko markoetarako, oskol erretikulatuetarako eta luzerako altzairu arineko teilatuetarako aukera hobetsi dira. Aitzitik, hormigoizko erretenek karga hil handiak ezartzen dituzte eta hormigoizko eraztun-habe gehigarriak behar dituzte, eraikuntza zibilaren kostuak nabarmen handituz.

II. Muntaketa lehorra eta Instalazio azkarra

Erretenak fabrikan fabrikatzen dira luzera zehatzetara eta in situ muntatzen dira errematxe itsuak eta zigilatzailea erabiliz, enkofratu, isurketa, igeltsu edo ontze beharra ezabatuz. Hamarnaka mila metro karratuko fabrika-eraikinetarako teilatu-hegalak egun gutxitan burutu daitezke. Hormigoizko erretenak tenperaturak eta eguraldiak (euria/elurra) mugatuta daude eta ontze-aldi luzeak behar dituzte, eta ondorioz, eraikuntza-epeetan alde nabarmena da.

III. Fidagarritasun iragazgaitz handia eta hedapen/uzkurtze termikoaren erresistentzia

1. Erretenek josturarik gabeko gorputzak dituzte, osoki tolestuta, atalen artean bakarrik junturak dituztenak. Sistemek butilo zinta, eguraldiarekiko erresistentea den zigilatzailea eta dilatazio-junturak erabiltzen dituzte, hedapen eta uzkurdura termikoaren ondorioz pitzatzeko arriskuak ezabatzeko.

2. Hormigoizko erretenak pitzadurak, isuriak eta junturak porrot egiteko joera dute, hedapen, uzkurtze eta likidazio termikoaren ondorioz. PVC-ko erretenak hauskor bihurtzen dira eta pitzatzen dira tenperatura baxuetan, eta tenperatura altuetan deformatzen eta zapaltzen dira.

IV. Korrosioarekiko Erresistentzia Espezifikorako Materialen kalifikazioa

Aukerak AZ150 Al-Zn estalitako altzairutik (barnealdean) eta AZ275 goi-zink estalitako altzairutik (eremu euritsuak) 304 altzairu herdoilgaitzetik (kostako/zonalde kimikoak) bitartekoak dira, 5 eta 25 urte bitarteko zerbitzu-bizitza eskainiz. Adreiluzko erretenak bezalako alternatibek efloreszentzia eta meteorizazioa jasaten dituzte, hormigoia erraz txikitzen da eta PVC estandarra degradatzen da UV esposizioan.

V. Konformagarritasun handia Estalki irregularretarako

Lekuko tolesketak pertsonalizatzeko aukera ematen du teilatu-hegal kurbatuak (maskorrak erretikulatuak), haizagailu-formako teilatu-hegalak eta sekzio aldakorreko teilatu-hegalak egokitzeko. Hormigoitik edo adreilutik erretenak eraikitzea konplexua eta garestia da.

VI. Barruko horma leunak drainatze eraginkorra lortzeko

Hotzean ijetzitako konformazioak sedimentuen metaketari aurre egiten dioten barruko horma leunak bermatzen ditu, eurite handietan oztoporik gabeko drainatzea bermatzen du eta teilatuan ura atzera isurtzeko arriskua murrizten du. Hormigoizko eta adreiluzko erretenek sedimentuak harrapatzen dituzten barrualde latzak dituzte, eta oso joera handia dute oztopoak eta gainezka egiteko.

VII. Abantailak Mantentze eta Desmuntatzean

Ihes lokalizatuek atal zehatz bat desmuntatzea baino ez dute behar berriro zigilatzeko eta konpontzeko; fabrika berritzeko, sistema guztiz desmuntatu eta berrerabili daiteke, eta altzairuzko materiala balioa lortzeko birziklatu daiteke. Aitzitik, hondatutako hormigoizko edo adreiluzko erretenak txikitu eta berreraiki behar dira, berrerabili ezin diren eraikuntza hondakin garrantzitsuak sortuz.

VIII. Kostu-eraginkortasun nabarmena

Eraikinetarako altzairuzko teilatuaren erretenaren kostu orokorra hormigoizko erretenak baino txikiagoa da; kostu abantaila izugarria eskaintzen du altzairu herdoilgaitzezko kanalen eta harrizko kanal pertsonalizatuen aurrean.

Fabrikazio Prozesu Estandarra

I. Lehengaien ikuskapena

1. Kolorez estalitako altzairuzko teilatuaren erretena eraikinetarako sistema: AZ150/AZ275 Al-Zn estalitako bobinak, 0,6-1,0 mm-ko lodiera;

2. Altzairu herdoilgaitza: 304 altzairu herdoilgaitzezko bobinak, 0,7-1,2 mm; lodiera, estaldura eta pintura-filma egiaztatu; ziurtatu gainazalak marradurarik eta korrosiorik gabe daudela.

II. Desbobinatzea eta Zirkatzea

Kargatu altzairuzko bobina desbobinagailura → luzetarako zirrikitu erretenaren garatutako zabaleraren arabera; kendu material akastuna bobinaren muturretatik.

III. Tolestu eta Konformatzea

1. Elikatu zerrenda estuak CNC tolestu makinan; makurtu U formako erreten profil estandarrean marrazkien arabera (irekiduraren zabalera estandarrak: 200/250/300 mm);

2. Tolestura integratuaren bidez eratua; erretenaren gorputzak ez du tarteko josturarik, eta izkina-erradioak leunak dira.

IV. Amaierako egokitze fabrikazioa

Lehengai beretik moztu: tolestu eta osatu amaierako tapoiak, dilatazio-junturako estalkiak, euri-uren tolgiaren konexio-plakak eta keinukariak.

V. Zulo-mozketa

CNC ebakitako zuloak euri-uren irteerarako; ziurtatu ertzak leunak eta errebarik gabekoak direla hopper muntatzeko.

VI. Amaitutako produktuen ikuskapena

1. Neurtu kanalaren irekiera zabalera, sakonera eta tolestura-dimentsioak;

2. Ikuskatu pintura/altzairu herdoilgaitzezko gainazalak urradurarik edo pitzadurarik ez dagoenean; bat ez datozen elementuak birlantzea.

VII. Enbalajea

Jarri banakako erretenak babes-filmean → pilatu zurezko paletetan kategoriaren arabera; etiketa zehaztapenak, materiala eta luzera; paketatu muturreko tapoiak eta euskarriak banan-banan kaxetan.

VIII. Osagai laguntzaileen prozesamendua

1. Gutter euskarriak: beroan galbanizatutako barra lauak edo angelu-altzairuak moztea eta tolestea;

2. Beheko hodiak, ukondoak eta tutuetarako besarkadak: neurrira moztea eta prozesatzea.

IX. Instalazioa eta muntaketa in situ

1. Jarri galbanizatutako euskarriak teilatu-hegaletan 600-800 mm-ko tartearekin;

2. Jarri erreten-atalak; gainjarritako junturetan, aplikatu butilo zinta zigilatzeko, errematxe itsuekin ziurtatu eta kanpoaldea eguraldiarekiko erresistentea den zigilatzaile batekin zigilatu;

3. Dilatazio-junturak instalatu aparteko sekzio luzeetarako; euri-urak eta beheranzko hodiak instalatu;

4. Zabaldu teilatuaren panelak erretenaren barruko aldean; instalatu teilatu-hegalak/moztu zigilu estankoa bermatzeko.

X. Prozesatzeko funtsezko desberdintasunak: kolorez estalitako altzairua eta altzairu herdoilgaitza

Kolorez estalitako altzairua: Eratu ondoren ez dago korrosioaren aurkako tratamendurik; fabrikan aplikatutako estaldura/pintura akaberatan oinarritzen da;

Altzairu herdoilgaitza: okertzean marradura egiteko joera du; prozesamendu osoan erabilitako babes-filma; in situ soldadurak herdoila saihesteko zigilatu.

Oinarrizko Errendimendu Parametroak

I. Oinarrizko materialaren parametroak

1. Eraikinetarako altzairuzko teilatuaren erretena (Al-Zn estalitako altzairua)

Estaldura: AZ150 g/m² (barnealdean); AZ275 g/m² (kostako/euri-eremuak)

Lodiera arruntak: 0,6, 0,7, 0,8, 1,0 mm

Estaldura mota: PE/HDP/PVDF (teilatuaren panelen estaldura estandarrak bat datozenak)

2. 304 altzairu herdoilgaitzezko erretena (kostako / industria kimikoko aplikazioak)

Materiala: 06Cr19Ni10 (304)

Lodiera arruntak: 0,7, 0,9, 1,0, 1,2 mm

II. Erretenaren neurriak (industria estandarra)

1. Goiko irekiera zabalera: 200/250/300mm (ohikoena); estandarrak ez diren neurriak eskatuta;

2. Erretenaren sakonera: 120-180mm;

3. Fabrikaren luzera estandarrak: 3m, 4m, 6m; atal oso luzeak in situ muntatuta.

III. Osagai osagarrien parametroak

1. Galbanizatutako euskarriak: Q235 altzairua, beroan galvanizatua; lodiera 3,0-5,0 mm; instalazioaren tartea 600-800 mm;

2. Dilatazio-junturak: normalean 10-12 m-tik behin instalatzen dira; hedapen hobaria ±25 mm;

3. Downpipe-sistema: Euri-uren hopperak beheranzko hodiekin konbinatuta (φ100, φ160 diametroak; PVC, kolorez estalitako altzairuan edo altzairu herdoilgaitzean eskuragarri).

IV. Zigilatzeko materialaren parametroak

1. Butil ur-stop zinta: Zabalera 15/20 mm; tenperatura erresistentzia -40 °C eta 90 °C;

2. Eguraldiarekiko erresistentea silikonazko zigilatzailea: Kanpoko kalifikazioa; UV erresistentea eta iragazgaitza.

V. Drainatze-karga eta pisu hila

1. Erreferentzia pisu hila: 0,8 mm ≈ 6,4 kg/m; 1,0 mm ≈ 8,0 kg/m;

2. Drainatze ahalmena: 250 mm (zabalera) × 150 mm (sakera) erretena ≈ 0,028 m³/m; nahikoa drainatze estandarra egiteko.

VI. Korrosioaren Babeserako Eremuak

1. AZ150+PE: barnealdeko fabrika-eraikin lehorrak; zerbitzu-bizitza 8-10 urte;

2. AZ275+HDP: Erriberako eremu euritsuak; zerbitzu-bizitza 12-18 urte;

3. 304 altzairu herdoilgaitza: kostaldeko eremuak (gatz-ihintzak) eta landare kimikoen eremuak; zerbitzu-bizitza 20 urte baino gehiago.
