Egitura-instalaziorako altzairuzko oinarri txertatuak

Plaka txertatuak edo altzairuzko osagai txertatuak izenez ezagunak, Egitura-Instalaziorako Altzairu Oinarrizko Plakak txertatutako ainguratze-konektore ezinbestekoak dira altzairu-hormigoizko eraikuntza berrietarako. Beroan ijetzitako altzairuzko xafla bati aingura-barrak soldatuz fabrikan fabrikatuta, habe, zutabe, horm edo zimenduetan txertatzen dira hormigoia isuri aurretik, plakaren gainazala agerian utziz gero soldadurarako oinarri gisa balio dezan. Instalatutako osteko aingura kimikoak edo hedapen-aingurak ez bezala, txertatutako plaka hauek aingura-barrak biltzen dituen hormigoian oinarritzen dira elkarloketa mekanikoa eta karga-transferentzia lortzeko. Nekearekiko erresistentzia handia, karga-ahalmen handia eskaintzen dute eta egitura-kalterik gabe bermatzen dute, konexio-eskakizunak betetzen dituzten agertoki ugaritan, egitura-aplikazio estandarretik hasita karga astun/dinamikoetara eta korrosiorako joera duten kostaldeko inguruneetara.

Produktuaren definizioa eta funtzioak

I. Produktuaren definizioa

Kapsulatutako altzairuzko oinarri-plaka-multzo osoa aurpegi-plaka eta atzeko aingura-barra soldatutakoak osatzen dute, eta hiru atal funtzional ditu: plaka laua nagusia, karga-jasaten duen aingura-sistema eta kokapen-elementu osagarriak. Txertatu ondoren, aingura-barrak guztiz hormigoiz estalita daude, eta agerian dagoen plakaren gainazala altzairuzko mentsuletara, altzairuzko habeetara, gortina-hormaren egitura edo tutu-euskarrietara soldatzen da. Honek hormigoiaren eta altzairuzko egituraren arteko lotura zurruna sortzen du, junturan barneko indar guztien transferentzia erraztuz. II. Tokiko gaitasun funtzionalak

1. Norabide anitzeko karga-transferentzia: aldi berean konpresio bertikala, zizaila horizontala eta tolestura-momentu eszentrikoak jasaten ditu; karga ziklikoak onartzen ditu, hala nola, garabiak abiarazteko/gelditzeko eragiketak eta ekipoen bibrazioa.

2. Nodo-konexioa: hormigoizko mentsulak ordezkatzen ditu; altzairu-hormigoizko juntagailuen eraikuntza sinplifikatzen du eta konexio interfazeak estandarizatzen ditu.

3. Zehaztasunez kokatzea: altzairuzko egituren instalazio-ardatzetan eta kotetan blokeatzen dira, gero altzairuzko osagaien desplazamendua edo desegokitzea saihestuz.

4. Behin-behineko euskarria: eraikuntza garaian altzairuzko osagaien altzairuzko euskarri edo altzairuzko euskarri gisa balio du, behin-behineko aldamioen beharra murriztuz.

Produktuen Sailkapena eta Hautaketa

I. Classification by Load-Bearing Application

1. Egiturazko plaka txertatuak: Q235B/Q355B plaka lodiak karga-jasateko nodo kritikoetarako erabiltzen dira, hala nola altzairuzko zutabeen oinarri-plakak, habe primario/sekundarioen konexioak eta garabi-habe euskarriak; soldadurak ateratzeko probak egitea eskatzen du.

2. Egitura/Bigarren mailako plaka txertatuak: 8-12 mm-ko plaka mehe estandarrak erabiltzen diren bigarren mailako karga-nodoetarako, hala nola barandak, sabai esekiak, erabilgarritasun-euskarriak eta kanpoko hormaren egitura; ez du karga-ahalmenaren probarik behar.

3. Erresistentzia handiko plaka txertatuak: 16-30 mm-ko loditutako plaka nagusiak saihets zurrunekin; makurdura-momentu handien menpe dauden ekipamendu astunetarako plataforma eta zimendu euskarrietarako erabiltzen da.

II. Sailkapena Atzeko Aingura Barren Egituraren arabera

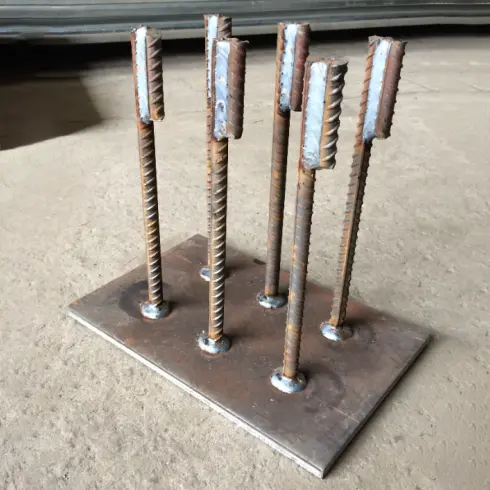

1. Zuzeneko aingura-barra mota: industria-estandar motako altzairu-barra biribilak plaka gainazalean bertikalki soldatuta; karga estatikoko nodo estandaretarako egokia; fabrikazio kostu txikiena.

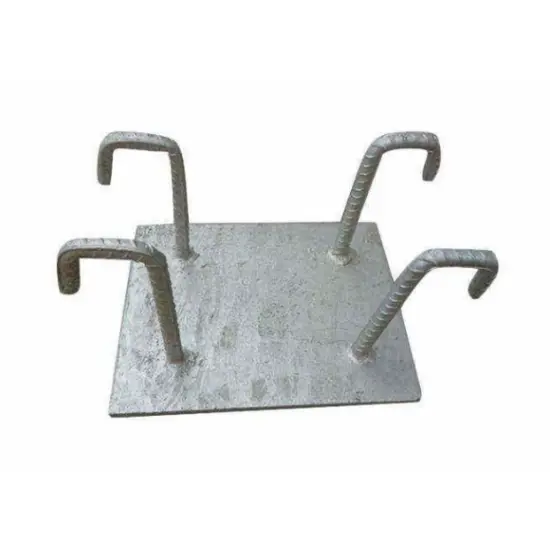

2. L formako kako aingura-barra mota: aingura-barrak 90°-ko bihurgune hotza dute sekzio zuzeneko luzerarekin; ateratzeko erresistentzia %25-%40 handitu da; tentsio handiko kantilever nodoetarako erabiltzen da.

3. Konposatu sendotutako mota: altzairuzko saihets zurrun osagarriak ditu atzealdean eta aingura-plaka txikiak aingura-barren muturretan; ateratzeko ahalmena % 20 baino gehiago handitu da; bibrazio biziak dituzten aplikazio astunetarako egokia.

III. Oinarrizko Materialaren araberako sailkapena

1. Mota estandarra: Q235B plaka nagusia eta HPB300 aingura-barrak; Barruko ingurune orokorretarako egokia, hala nola lantegi estandarrak eta bulego eraikinak.

2. Astuneko mota: Q355B oinarri-plaka, HRB400E aingura-barrak; Luzerako, karga handiko eta garabiekin hornitutako industria-instalazioetarako diseinatua.

Osagai estandarizatuen kiten zerrenda zehatza

I. Fabrikan aurrefabrikatutako multzo nagusi integratuak

Erabat soldatuta, lehotuta eta aurrez zulatuta fabrikan; in situ zuzenean txertatzeko prest soldadura edo prozesatu gehiagorik gabe.

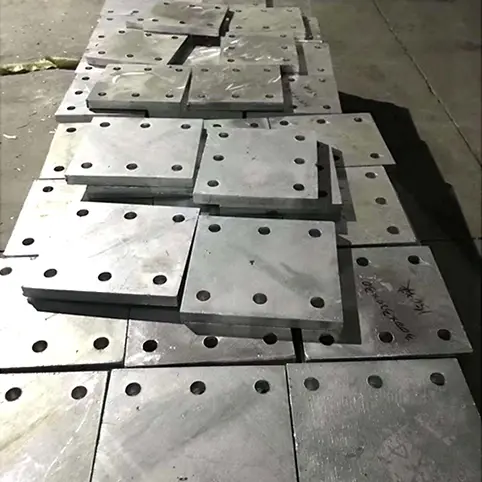

1. Txertatutako oinarri-plakak: 8/10/12/14/16/20/25/30mm-ko lodiera; forma karratuak, angeluzuzenak, zirkularrak eta pertsonalizatuak onartzen ditu; aurrez zulatutako torloju-zuloak eta soldadura-alakak eskuragarri daude.

2. Aingura-barrak: Φ12/14/16/18/20mm-ko diametro arruntak; 4, 6 edo 8 multzotan antolatuta sareta eredu uniforme batean; txertatzeko sakonera eraginkorra ≥15d barra zuzenetarako; kakodun barren sekzio zuzena ≥10d.

3. Errefortzu-osagaiak: Barra lauko zurrungailuak eta amaierako ainguratze-plakak (oinarri-plakaren material bera); pisu handiko eskaeretan bakarrik sartuta.

II. Instalazio-instalaziorako osagarriak

1. Kokatze-barrak: hormigoia isurtzean desplazamendu horizontala eta txertatze-kota kontrolatzeko puntu-puntu-soldatutako barra-segmentu laburrak.

2. Hormigoizko tarteak: Plakaren azpian 15-30 mm-ko hormigoizko estalkia bermatzen duten plastikozko edo zementuzko blokeak, plakaren gainazalaren korrosioa saihesteko.

3. Babes-kontsumigarriak: herdoilaren aurkako eranskailuak eta PE babes-filma plakaren gainazalerako zementu-minda atxikitzea eta gainazaleko herdoila saihesteko.

4. Soldadura-kontsumigarriak bat datozenak: Q235B-rako E43 elektrodoak; E50 elektrodoak Q355Brako; zehazki, in situ altzairuzko osagaien konexioetarako.

III. Proiektuaren konfigurazio estandarren adibideak

1. Barandak eta erabilgarritasun euskarriak: 10 mm-ko Q235B oinarri-plaka + 4 x Φ14 HPB300 aingura-barra zuzenak + kokapen-barrak + plastikozko tartekatzaileak.

2. Altzairuzko habe-konexio estandarrak: 12-14 mm-ko Q235B oinarri-plaka + 6 x Φ16 HRB400E aingura-barra (aukera zuzenak edo kakotuak).

3. Garabi habeak eta ekipamendu euskarriak: 16-20mm Q355B plaka nagusia + Φ18 kakodun zortzi aingura-barra + luzera osoko saihets zurrungarriak atzealdean.

Instalazio txertaturako derrigorrezko egitura-baldintzak

1. Hormigoizko estalkiaren kontrola: txertatutako zatiaren behealdean dagoen hormigoizko estalkia zorrozki mantendu behar da 15 mm eta 30 mm artean; estaldura nahikorik ezak korrosioa dakar, eta gehiegizko estaldurak, berriz, ainguraketaren karga-ahalmena murrizten du.

2. Aingura-barren arteko tartea: ondoko aingura-barren arteko erdigunetik erdiguneko tarteak ≥3d (barra-diametroa) eta 40mm baino gutxiagokoa izan behar du; Aingura-barretik plakaren ertzerako distantzia ≥1,5d izan behar da ertza urratzea saihesteko.

3. Soldaduraren zehaztapenak: alde bikoitzeko soldadura jarraitua hobesten da; Alde bakarreko soldadurarako, soldadura-luzera eraginkorra ≥5d izan behar da, eta soldadura hankaren tamaina ≥0,6 aldiz aingura-barraren diametroa.

4. Instalazioaren lautasuna: plakaren gainazala amaitutako hormigoizko gainazalarekin batera egon behar da; kota desbideratzea ≤±3mm izan behar du; Debekatuta dago plakaren azpian okertzea edo hutsuneak/hutsuneak.

Konparazio abantailak eta ondoren instalatutako aingurak eta mugak

Erreferentziak: aingura kimikoekin finkatutako plakak, hedapen-torlojuekin finkatutako plakak eta hormigoizko hormigoizko mentsulak; ingeniaritza praktikoaren min-puntuetan oinarritutako konparazioa.

I. Egitura-errendimenduaren aldeak

1. Nekearen Egonkortasuna: Egiturazko Instalaziorako Altzairuzko Oinarrizko Plakak hormigoiz betetako aingura-barrak dituzte, kargak interblokeo mekanikoaren bidez transferituz; ez dute itsatsiaren zahartzea edo torlojua askatzea bezalako arazorik eta ekipoen eta garabien epe luzeko bibrazio ziklikoak jasan ditzakete. Aitzitik, aingura kimiko itsasgarriek 5-8 urteren buruan pitzatzeko joera dute hezetasunaren eraginez, eta hedapen-torlojuak erraz askatzen dira epe luzeko bibrazioetan.

2. Karga-jasateko gaitasuna: zeharkako zehaztapen berberetarako, txertatutako plakek >% 35 handiagoak eskaintzen dituzte tira eta ebakidura erresistentzia osteko aingurak baino; ondoren instalatutako osagaiek ezin dituzte bete 10 tonatik gorako garabi-habe-euskarrien karga-baldintzak.

3. Plaken Deformazioaren Kontrola: altzairu solidoko plakak kargak uniformeki transferitzen ditu, tokiko koska edo deformazioa saihestuz presiopean; instalatutako osteko plakek aingura-puntu diskretuetan oinarritzen dira, plaka okertzea erraz eragiten duten karga kontzentratuak eraginez.

II. Eraikuntza-egutegian eta egitura-kalteetan dauden desberdintasunak

1. Eraikuntza-eraginkortasuna: Aurrez txertatutako instalazioak hormigoi zibilaren isurketarekin sinkronoki egiten dira, ondorengo altzairu-egituraren muntaketa-egutegia interferentziak saihestuz; aitzitik, instalatutako plakek zulatzea, zuloak garbitzea, itsasgarriaren injekzioa eta ontzea eskatzen dute, unitate bakoitzeko hiru aldiz luzeagoa den prozesua, 72 orduko itsasgarriaren ontze derrigorrezko epea barne.

Egiturazko osotasuna: Aurrez txertatzeak ez du arriskuan jartzen lehendik dagoen hormigoizko armadura; Instalazio osteko zulaketak arrisku handia du karga-euskarri nagusia mozteko, gero zuzendu ezin daitezkeen egitura-arrisku iraunkorrak sortuz.

III. Instalazioaren zehaztasun eta iraunkortasun desberdintasunak

Muntaiaren zehaztasuna: Aurrez txertatutako plakak enkofratu-murrizketen bidez kokatzen dira, lerrokada axial zuzena eta kota-desbideraketak 3 mm-ko barnean etengabe bermatuz; instalatutako osteko plakak eskuzko lerrokatzean oinarritzen dira, askotan 8 mm-tik gorako desbideratzeak eragiten dituzte eta berdintzeko shims-ak behar dituzte.

Korrosioarekiko Erresistentzia eta Iraunkortasuna: Ageriko plakaren gainazalek soilik korrosioaren aurkako tratamendua behar dute, atzeko aingura-barrak hezetasunaren aurka betirako itxita baitaude; Ondoren instalatutako aingurak eta zulaketak ura metatzeko eta herdoiltzeko joera dute, tratatu ezin diren "puntu itsu" eskuraezinak dituztenak.

Zerbitzu-bizitza: aurrez txertatutako plakak bat datoz eraikinaren bizi-iraupenarekin (≥50 urte) eta ez dute ohiko ikuskapenik behar; instalatu ondoren instalatutako osagaiek torlojuak eta itsasgarriak berriro ikuskatu behar dituzte bi urtean behin, eta O&M kostu handiak dakartza.

IV. Berezko mugak

Aplikazioaren mugak: eraikuntza berrietarako soilik egokia; aldez aurretik txertatzea ezinezkoa da amaitutako eraberritzeetarako edo euskarri berrituetarako, instalazioaren ondorengo metodoak behar direlarik.

Hasierako faseko errore-tolerantzia baxua: aurrez txertatutako plaken kokapen akatsak zuzentzea oso zaila da, hormigoia eraiste handia eskatzen du eta birlanketa kostu handiak eragiten ditu.

Logistika eta biltegiratze desabantailak: amaitutako produktuak handiak dira, biltegiratze eta garraio espazio nabarmen gehiago hartzen dute aingura txikiekin alderatuta.

V. Hautaketa Azkarraren Gida

Altzairu-hormigoizko egitura berriak, karga astunak/dinamikoak, edo lotekako horma-horma-instalazio berriak: aldez aurretik sartutako altzairuzko plakak lehenetsi.

Lehendik dauden eraikinen eraberritzeak edo karga arineko aldaketa puntualak: hautatu ondoren instalatutako aingura-plaka kimikoak.

Masa Produkzio Prozesu Normalizatua

1 Lehengaien egiaztapena eta aurretratamendua

Egiaztatu jatorrizko fabrikatzailearen kalitate-ziurtagiriak eta bero/lote-zenbakiak altzairuzko plaken eta zuntzetarako; propietate mekanikoen laginketak eta probak egitea; laminazioak, pitzadurak edo korrosio sakona dituzten plakak baztertu. Erabili angelu-artezgailuak eta harea-hareaztatzea soldadura-guneetatik errota-ezkata eta olioa kentzeko, zepa-sartzeak eta soldadura hotzak saihestuz. Jarri lehen materialak euskarri altxatuetan, zehaztapenen arabera sailkatutako eremu izendatuetan, lurreko hezetasunak eragindako herdoila saihesteko.

2 CNC altzairuzko plaka ebaketa eta alaka

Erabili CNC plasma mozteko ebakigailuak eta zizaila materiala mozteko; pasarte bakarrean plaka irregularrak eratu. Barne dimentsio-perdoiak: luzera eta zabalera ±2mm; desbideratze diagonala ≤3mm. Ebakitako ertz guztietatik eskuz xehatu; Makina aurreko soldadura-alakak plaken tokian topo-soldatzeko, alakaren angeluak marrazkiaren zehaztapenak zorrotz betetzen dituela ziurtatuz.

3 Aingura-Barren Ebaketa eta Hotzeko Tolesketa

Moztu barrak luzera finkoetara arma-mozgailuak erabiliz; luzera-perdoia ±3mm. Osatu L itxurako kako guztiak giro-tenperaturan hotzeko tolesturaren bidez (90º-ko bihurgune angelua); sugarra berotzea guztiz debekatuta dago pitzadura makurtuak saihesteko. Ziurtatu amuaren sekzio zuzena barraren diametroa (10d) baino 10 aldiz handiagoa dela. Txanflatu eta tolestu ondoren desbastatu.

4 Garrantzia handiko armadura-osagaien aurrefabrikazioa

Moztu saihets zurrunak eta mutur txikiko aingura-plakak plaka nagusien altzairu sorta eta kalifikazio beretik, hedapen termikoko koefiziente koherenteak bermatzeko eta soldadura-tentsioaren deformazioa saihesteko. Mantendu ±2 mm-ko dimentsio-perdoia uniformea ​​eta osagaiak plaka nagusiekin lotu/kategorizatu aurretik.

5 Jig-kokatzea eta soldadura estandarizatua

Erabili kokapen-jamera espezializatuak aingura-barrak ziurtatzeko, ertzetako distantziaren eta tartearen desbideratzeak ≤3 mm-koak direla ziurtatuz. Zorrotz lotu soldadurako kontsumigarriak oinarrizko metalarekin (adibidez, Q235 E43 elektrodoekin; Q355 E50 elektrodoekin). Lehenetsi alde biko soldadura eta ondo kendu zepak; aplikatu luzera osoko soldadura saihetsak zurruntzeko eta aingura-plaka txikietarako osagai astunetan.

6 Soldadura osteko hotza zuzentzea eta akabera artezketa

Soldadurak eragindako deformazio zuzena gatx mekanikoen bidez (hotzaren zuzenketa); debekatuta dago suaren bidezko bero zuzenketa. Ziurtatu plaka lautasuna 3 mm-ko tartean geratzen dela 2 m-ko tartean zuzendu ondoren. Ehoztu soldadura eta ertz zorrotz guztiak ertz zorrotzak ezabatzeko, tokiko babes-filmak kaltetu edo eraikuntzako langileak kaltetu ez daitezen.

7 Korrosioaren aurkako gainazaleko tratamendu mailakatua

1). Barruko baldintza lehorra: Sa2.5 graduko urradura-garbiketa; Korrosioaren aurkako epoxizko lehen geruza bi aplikatzea; guztizko film lehor lodiera ≥60μm.

2). Kanpoko/hezetasun-baldintzak: bero-galvanizazio osoa; zinkaren estalduraren lodiera ≥65μm ingurune estandarretan.

3). Kostaldeko/oso korrosibo-baldintzak: Bero-galvanizazio erresistentea; zinkaren estalduraren lodiera ≥85μm; osteko artezketa gainazaleko zink-tantakak edo korronteak kentzeko.

8 Kalitatearen ikuskapen integrala, etiketatzea, ontziratzea eta bidalketa

Soldaduren dimentsio-berriro egiaztatzea, ikus-ikuskapena eta lotean oinarritutako ateratze-probak barne hartzen ditu (onarpen-irizpideak: soldadura bereizketarik ez eta altzairuzko zurrutarraren oinarri-materialaren urraketarik ez). Unitate bakoitzak honako hauek ditu markatuta: material mota, plakaren lodiera, aingura-barraren zehaztapenak eta korrosioaren aurkako tratamendu mota. Gomazko izkin babesleak plaken artean jartzen dira euria eta hezetasuna babesteko; euskarriak oso luze edo irregularreko osagaietan instalatzen dira garraioan deformazioa saihesteko; materialaren ziurtagiriak eta fabrikako ikuskapen-txostenak bidalketarekin batera sartzen dira.

Oinarrizko Abantailen Laburpena

1. Karga-bearing egonkorra: norabide anitzeko karga-banaketa orekatua; bibrazio eta nekearekiko erresistentea; karga zikliko astunetarako egokia.

2. Eraikuntza eraginkorra: obra zibilean zehar txertatze sinkronizatua; % 30 baino gehiago murrizten du ondorengo altzairu-egiturak instalatzeko denbora.

3. Pertsonalizazio malgua: guztiz pertsonalizagarriak diren neurriak, formak, irekidurak eta korrosioaren aurkako prozesuak.

4. Egiturazko segurtasuna: hormigoizko zulaketak eragindako kalterik ez; ezkutuko egitura-arriskuak ezabatzen ditu.

5. Bizi-zikloko kostuen aurreztea: mantentze baxua eta iraunkortasun handia; Proiektu berrien guztizko kostua instalatu ondoren ainguratzeko metodoak baino % 18 baino gehiago txikiagoa da.

Fabrikaren Errendimendu Parametroen Taula Produktu Kategoria guztientzat

8.1 Oinarrizko plaken parametro mekanikoak

8.2 Aingura-barren parametro mekanikoak

8.3 Instalazio-tolerantziaren laburpen-taula

Betetze-arauen zerrenda

Altzairuzko Egituren Diseinurako Araua: GB 50017

Altzairuzko Egituren Soldadurarako Zehaztapen Teknikoa: JGJ 81

Hormigoizko Egituren Diseinurako Kodea: GB 50010

Hormigoizko Egituretan Post Instalatutako Ainguretarako Zehaztapen Teknikoa: JGJ 181

Altzairu-hormigoiaren konexioaren xehetasunak diseinu estandarra: 22G522

Ohiko galderak

1. 1.G.: Nola kudeatu behar da geroago txertatutako plakan agertzen den azaleko herdoila?

A: Azaleko herdoil apur bat duten barruko gainazaletarako, besterik gabe, eremua xehatu eta hotzeko zink-primaketa aplikatu; zink galera lokalizatua duten kanpoko xafla galbanizatuetan, aplikatu zink ugariko konponketa-estaldura (film lehorraren lodiera ≥ 60μm) —ez dago osagai osoa fabrikara itzuli beharrik galbanizatzeko.

2. 2.G.: Nola aukeratu behar da aingura-barra zuzenak eta kakodun aingura-barrak?

A: Erabili aingura-barra zuzenak karga estatiko bertikaletarako eta 80 kN-tik beherako trakzio-indarrak egiteko; Kantilevered balkoietarako, kanpoko hormetako gortinak eta alboko trakzio-indarrak dakarren garabi-habeetarako, erabili 90°-ko kakodun aingura-barrak ateratzeko hutsegiteak saihesteko soilik.

3. 3.G.: Nola zuzendu daiteke txertatutako plaka okertu bat hormigoia bota ondoren?

A: desbideratzea 5 mm baino txikiagoa bada, berdindu eta solda daiteke shim plaka bat erabiliz; desbideratzea 5 mm-tik gorakoa bada eta okertzea badakar, behartutako berregituratzea guztiz debekatuta dago; horren ordez, alboko errefortzuaren aingura-plaka instalatu karga banatzeko eta junturak pitzadurak saihesteko.

4. 4.G.: soldadura beroan galbanizatutako plaka txertatuak kaltetzen al du korrosioaren aurkako estaldura?

A: Bai, soldadura puntuetako zink-geruza kaltetuta egongo da. Soldadura in situ egin ondoren, soldadura puntuek eta beroak eragindako zonak hondar-leherketa egin behar dute eta ondoren zink ugariko estaldura bat aplikatu behar da; bestela, soldadura puntuak izango dira herdoiltzen lehenak, ziurrenik hiru urteko epean.

5. Q5: Egitura-instalaziorako txertatutako altzairuzko oinarri-plakak konektatu al daitezke zoru konposatuen estalkien ertz-formekin?

A: Bai. 12 mm-ko txertatutako plaka estandarrak zuzenean soldatu daitezke altzairuzko ertzaren formako bridara egokitzaile gehigarririk gabe, 22G522 diseinu estandarraren atlasean zehaztutako junturaren xehetasunekin ezin hobeto bat eginez.

6. 6.G.: Zergatik ez da gomendatzen instalatutako ondorengo ainguraketa karga handiko proiektuetarako?

A: Karga astun edo dinamikoen azpian, itsasgarriaren porrota egiteko arriskua dago. Etxeko diseinu-institutu nagusiek berariaz debekatzen dute instalatutako osteko ainguraketa garabi-habeetarako eta ekipo-plataformetarako; txertatutako plakak diseinu-planoetan zehaztutako aukera bakarra dira.
