Egiturazko altzairuzko euskarri-sistema horizontala

Teilatu-habearen goiko edo beheko briden planoaren barruan instalatuta "X" (gurutze) konfigurazioan, Egiturazko Altzairuzko Bracing Sistema Horizontalak funtsezkoak dira industria-eraikinen egonkortasun espazialerako. Batez ere tentsioan funtzionatzen dute konpresioan baino, eta tiranteekin eta belauneko giltzekin batera funtzionatzen dute teilatuaren alboko erresistentzia sistema osatzeko.

1. Produktuaren funtzioak

Haize-kargak haize-kargak eta indar sismiko horizontalak zutabeen goialdeko tiranteetara transferitzen ditu, gero zutabeen arteko zutabeetara eta zimenduetara bideratzen ditu; Teilatuaren altzairuzko habeen albo-desplazamendua murrizten du, teilatu-egituraren albo-albo orokorra edo ezegonkortasuna saihestuz.

2. Material komunak

1). Aplikazio estandarrak: hanka berdineko angelu altzairua (L50×5, L63×5, L70×6);

2). Luzerako, karga astuneko edo sismiko erresistenteak diren instalazioak: Diametro txikiko sekzio zulo zirkularrak (CHS); material estandarra Q235B da, eta Q355B karga astuneko aplikazioetarako erabiltzen da.

3. Instalazio-lekuak

Estalkiaren amaierako baoetan eta dilatazio-junturak alboko baoetan instalatu dira, egitura-diafragma zurrun bat sortzeko.

Fabrikak hornitutako konfigurazio estandarra

1. Lotura-osagai nagusiak

Gurutze-oihalak (angelu-altzairua edo CHS) banaka fabrikatutako unitate gisa hornituak; bao bakar baten barruan diagonalean zeharkatzen diren kideen pare batek euskarri horizontal multzo osoa osatzen du.

2. Amaitu konexio osagarriak

1. Amaiera-konexio-plakak: 8-14 mm-ko altzairuzko plakak fabrikako giltza-kidearen bi muturretara salduta, altzairuzko habeen bridak torlojutzeko aurrez zulatutako torloju-zuloekin;

2. Erdiko gurutze-plaka: "X" konfigurazioaren ebakidura-puntuan partekatutako juntura-plaka, non bi tirante diagonalak gainjartzen diren eta bermatuta dauden.

3. Loturiko lokailuak

4.8 gradu estandarra (M16/M20) erabilera orokorrerako; Erresistentzia handiko 8.8 graduko torlojuak (zirrinda lauekin eta malguki-zirrindarekin) sismiko erresistenteak diren egituretarako edo aireko garabietarako.

4. Korrosioaren babesaren zehaztapenak

1). Estandarra: St3 eskuz gainazalaren prestaketa + inprimaketa eta gainazala (film lehorren lodiera: 60-90 μm);

2). Industria-eremu korrosiboak / Kostaldeko eskualdeak: Beroan galbanizatu osoa.

5. Suteen babeserako zehaztapenak

0,5 orduko iraupena duen film meheko estaldura intumeszentea aplikatzea su-konpartimentu izendatuetan; korrosioaren aurkako tratamendua suteen babesa ez duten eremuetarako soilik.

Egiturazko altzairuzko euskarri horizontaletarako soluzio oso estandarrak

1. Ohiko angelu altzairuzko euskarri horizontala: angelu altzairuzko kide nagusia + amaierako konexio-plakak + tarteko juntura-plakak + korrosioaren aurkako tratamendua + bat datozen torlojuak

2. Sekzio hutsa zirkularra (CHS) erresistentzia horizontala: CHS kidea + mutur loditutako plakak + gurutze-plakak + indar handiko torlojuak

3. Sinplifikatua Arin-betebeharra: altzairu angelu lerdena, loditutako zurrungailurik gabe; normalean altzairuzko industria-eraikin txikietarako erabiltzen da

Produktuen Integrazioa

Tirante horizontalak (zeharkako haizearen erresistentzia) + tiranteak (tentsio longitudinalaren konexioa) + belaunen eusteek (habeetarako alboko euskarria) teilatuaren euste-sistema integratua eta egonkorra osatzen dute. Funtsezko abantailak

1. Indar horizontalak modu eraginkorrean aurka egiten ditu, haize- eta erresistentzia sismiko sendoa eskainiz, teilatua kulunkatzea edo aldatzea eragozten duen bitartean.

2. Markoaren osagaien arteko tartea estutzen du, altzairuzko habeen eta purlinen okerrak edo deformazioak saihestuz.

3. Egitura-diseinu sinplea du instalazio-diseinu malguekin, eraikuntza erosoa erraztuz.

4. Epe luzeko erabileran askatzeari edo deformazioari eusten dion trakzio handiko material sendoz egina.

5. Korrosioaren aurkako tratamendu integrala jasaten du, kanpoko edo agerian dauden industria-instalazioetarako iraunkortasun handia bermatuz.

6. Oso bateragarria; ezin hobeto integratzen da altzairuzko egitura-sistema osoekin, hala nola atari-marko zurrunekin eta zabalgune luzeko industria-eraikinekin.

Teilatu Horizontalaren aipamen bereizgarriak

I. Egiturazko Errendimenduaren Abantailak

1. Egiturazko altzairuzko euskarri horizontalak X formako gurutze-konfigurazio bat erabiltzen du alboko indar horizontalak transmititzeko bereziki diseinatua. Norabide bakarreko kargapean funtzionatzen du —tentsioan soilik jarduten du eta ez konpresioan—, karga-bide laburra eta zurruntasun orokor handia eragiten du. Aitzitik, tiranteak luzetarako axial-kideak dira, luzetarako mugimendua mugatzen dutenak baina alboko indarrei aurre egin ezin dietenak; belauneko giltzek eta sag hagaxkek purlins eta altzairuzko habeei tokiko euspena ematen diete soilik eta ezin dituzte eraikinaren karga horizontal orokorrak jasan.

2. Teilatu-diafragma zurrun bat sortzen du giltza bao zehatzen barruan kontzentratzen duena, marko zurrun indibidualak eraginkortasunez lotuz teilatu-egitura bateratu eta zurrun batean. Gable muturretako haize-kargak azkar transmititzen dira euskarri eta tiranteen bidez zutabeetara eta zimenduetara. Alboko teilatuaren ezegonkortasuna ekiditeko oinarrizko osagai gisa balio du, beste osagarri batzuek falta duten gaitasuna.

II. Materialen aukeraketa eta kostu aipagarrienak

1. Lehen materiala normalean hanka berdineko angelu altzairua da, erraz eskuragarri eta errentagarria dena. Angelu altzairua merkatuko salgai estandarra da, erraz mozteko eta soldatzeko; Hodi biribileko tiranteekin edo karga-jasaten duten altzairuzko habeekin alderatuta, material gutxiago erabiltzen du, eta kostuak kudeatzen ditu eskala handiko instalazioetarako. Aitzitik, kutxa-habe pertsonalizatuak edo H-habearen osagaiak kostu handiak dakartza eta ez dira egokiak zorrotadura gisa erabiltzeko.

2. Materialen hautaketa behar espezifikoen arabera kalifikatzen da: angelu-altzairu estandarra altzairuzko altzairuzko industria-eraikin arruntetarako erabiltzen da, eta hodi biribileko euskarri txikiagoetarako, berriz, luzerako, sismiko erresistenteetarako edo garabiekin hornitutako instalazioetarako erabiltzen da. Honek karga malgua bat etortzea ahalbidetzen du eta material hondakinak saihesten ditu.

III. Eraikuntza eta Instalazio Nabarmenak

1. Zatitu aurrefabrikazioa eta tokian torlojua; ez dago soldadurarik behar kide estandarrentzat. Fabrikan aurrefabrikatutako kideek amaierako konexio-plakak dituzte, tokian tokiko gurutze-junturaetan torlojudun muntaketa azkarra egiteko; hala ere, tentsio-kide batzuek tokian bertan zulatzea eta soldatzea eskatzen dute, eta ondorioz eraikuntza-eraginkortasun txikiagoa da.

2. Osagai-multzo modularrak eta normalizatuak. Espazio bakarreko euskarri-multzoak masan ekoizten dira zulo-diametro uniformeekin eta torloju trukagarriekin, eta inbentarioa gordetzea eta tokian bertan ordezkatzea edo mantentzea erraztuz.

IV. Sistemaren konfigurazioa eta bereizketa

1. Alboko egonkortasuna tirante horizontalean oinarritzen da, eta luzetarako egonkortasuna tirante zurrunetan oinarritzen da; bi funtzioak elkarren osagarri dira eta ezinbestekoak dira:

Bracing horizontala: alboko haizea eta erresistentzia sismikoa eskaintzen ditu; bao zehatzetan instalatuta.

Luzeradun tiranteak: luzetarako lotura jarraitua eskaintzea; egitura osoan banatuta. Teilatu-hegalak eta sag hagaxkak eraikinaren inguratzailearekin lotutako osagai txikiak dira eta ez dute parte hartzen alboko indarrari aurre egiteko lehen mailako sisteman.

1. Altzairuzko habeen planotik kanpoko inklinazioa murrizten du, kalkuluetarako planoz kanpoko luzera eraginkorra nabarmen murriztuz; habe nagusiak optimizatzen ditu eta altzairua aurrezten du.

V. Korrosioaren aurkako abantailak

Angelu altzairuzko kideek forma erregularra dute, herdoila kentzea, margotzea eta beroan galvanizatzea erosoa izateaz gain. Profil irekiko kanal altzairuarekin alderatuta, irisgarri ez diren izkin gutxiago daude, korrosioaren aurkako tratamendu sakonagoa ahalbidetuz.

VI. Produktuen posizionamendua eta bereizketa

1. Tirante horizontala: Alboko erresistentzia; X formako diseinua bao zehatzetan; egitura-egonkortasunaren osagai nagusia.

2. Tiranteak: Lotura longitudinala; diseinu jarraitua; tentsioari eta konpresioari aurre egiteko gai da.

3. Teilatu-hegalak / Sag Rods: Purlins eta habe txikietarako tokiko sendotzea; inguratzeko egitura-osagaiak.

Fabrikazio Prozesu Estandarra

1. Lehengaien onarpena

Material nagusia: Q235B altzairu biribila. Materialaren kalitate-ziurtagiriak egiaztatzea; tolesturak, pitzadurak eta korrosioa ikuskatu (zuzendu tolesteak perdoiak gainditzen baditu); ikuskatu osagarrien altzairuzko plakak (lug-plakak) biltegian sartzean.

2. Luzera moztea

Moztu altzairu biribilak marrazkiaren zehaztapenen arabera zerra urratzailea edo CNC zerra erabiliz; ehotzeko ebaki muturrak leun eta kendu burrs.

3. Amaitu prozesatzea (Bi metodo arrunt)

Aukera ① Harikatzea (Torlojudun konexioa)

Jarri kanpoko hariak altzairu biribilaren bi muturretan; hariaren luzera azkoin eta atzeko plaka muntatzeko hobariari egokitu behar zaio; aplikatu aldi baterako babesa hariei kalteak saihesteko.

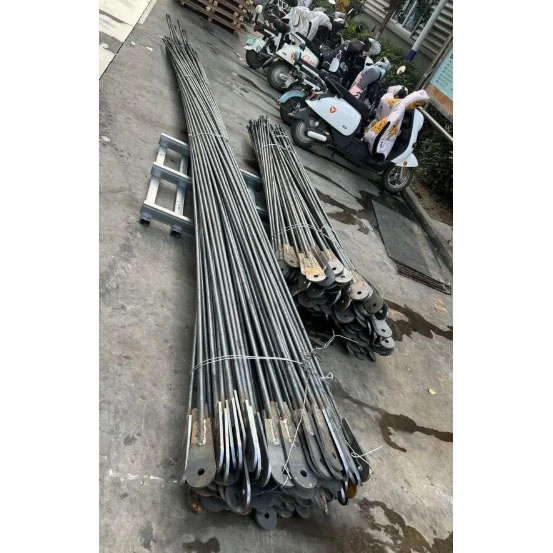

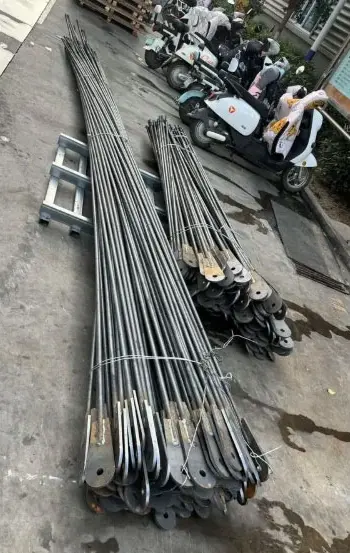

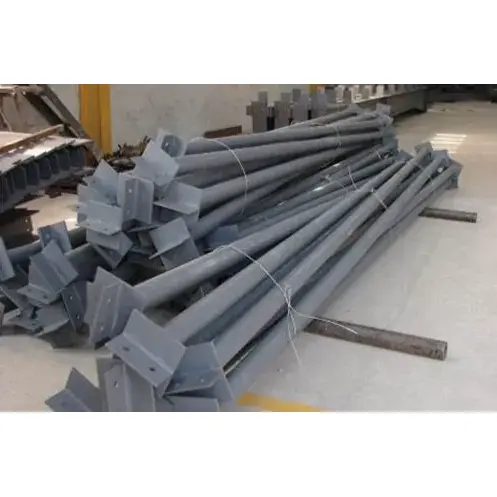

Aukera ② Soldatutako Lug-plaka (Habe-zutabe-konexioa torlojutua)

Solda ezazu konexio-plakak/ahulak altzairuzko barra biribilaren bi muturretan; lerrokatzeko plantilla bat erabili eta kokapenerako tack-sold.

4. Soldadura-prozesua (Lug plaka mota)

Gasez babestutako CO₂ zirkunferentzia osoa; II graduko soldadurak; ikusizko ikuskapena; Proiektu kritikoetan akatsak detektatzeko laginketa.

5. Zuloak egitea (Lug plakaren osagaiak)

Konexio plaken CNC zulaketa (zuloen diametroak M16/M20 torlojuekin bat datozenak).

6. Zuzenketa eta Artezketa

Soldadurak eragindako tolestura zuzentzeko kideak zuzentzea; ehotzeko soldadura zipriztinak eta burrs.

7. Korrosioaren aurkako tratamendua

Estandarra: St3 herdoila kentzea → primer + estalkia; film lehor lodiera 60-90 μm;

Landare hezeen eremuak: Muntaia osoaren galvanizazioa beroan.

8. Ontziak

Paketea bat datozen fruitu lehorrak, garbigailu lauak eta malguki-zirbilgailuak; etiketa-multzoak eta biltegia.

Egiturazko altzairuzko euskarri horizontaleko sistemaren fabrikazio-prozesu estandarra (X motako angelu-altzairua)

1. Lehengaien ikuskapena

1. Material nagusia: hanka berdineko angelu altzairua (Q235B/Q355B); materialaren ziurtagiriak egiaztatzea; tolestu, bihurritu edo deformatu (zuzendu mugak gainditzen badira);

2. Berriro ikuskatu bat datozen altzairuzko konexio-plaken itxura.

2. CNC Zerra/Ebaketa

Moztu angelu-altzairua marrazki bakoitzeko zehaztutako luzeretara; moztutako muturretatik ehotzeko errebak; gurutze-giltza-multzoko kide luze eta laburrentzako diseinu bereizia.

3. Konexio-plakaren mozketa

Amaierako konexio-plaken eta erdiko gurutze-estaldura-plaken CNC ebaketa.

4. Muntaketa eta Tack Soldadura

Kokatu jiga erabiliz; erdian eta ondo lotu konexio-plakak angelu-altzairuaren bi muturretan; tack-weld ziurtatzeko; aldez aurretik muntatu eta itzuliko plaka erdiko elkargune puntuan kokatu.

5. Gasez babestutako soldadura

Konexio-plaken eta angelu-altzairuaren arteko josturaren CO₂ soldadura osoa; II graduko soldadura estandarrak; ikusizko ikuskapena; proiektu kritikoetan akatsak detektatzeko laginketa mugatua.

6. Bolt zuloen CNC zulaketa

Konexio-plaken zulaketa estandarizatua (normalean M16 edo M20) zuloen tartean eta ertzen distantzietan zehaztasuna bermatzeko.

7. Zuzenketa eta Artezketa

Soldadurak eragindako deformazioa edo deformazioa zuzentzea; soldadura-zepa eta zipriztinak ehotzea.

8. Korrosioaren aurkako tratamendua

·Estandarra: St3 eskuz herdoila kentzea → primer + gaina (film lehorren lodiera: 60–90 μm);

·Kostaldeko/Ingurune korrosiboak: Osagai osoaren beroan galvanizazioa.

9. Zenbakitzea, ontziratzea eta biltegiratzea

Osagai-zenbakiak tartearen eta muntaia-multzoaren arabera markatuta; bat datozen piezen zerrenda batekin igorri da.

Oinarrizko errendimendu-parametroak altzairuzko estruktura horizontaleko euskarrietarako (altzairu angelua, altzairu biribila eta atal hutsak)

I. Zehaztapen geometrikoak

1. Angelu altzairuzko euskarri horizontala (tentsio-kide zurrunak nagusiki)

Hanka-angelu arruntak: L50×5, L63×5, L70×6, L80×6; amaierako konexio-plakaren lodiera: 8-14 mm; torloju-zuloak: M16, M20; kide bakarreko luzera: 3-9 m; kideen zuzentasuna: ≤L/1000.

2. Altzairu malgu biribila

Diametroa: Φ12–Φ22; muturrak hariztatuak (40-60 mm) edo soldadura-plakak (8-12 mm); estalki arinetan tentsio-euskarrietarako soilik erabiltzen da.

3. Sekzio Huts Zirkularra (CHS) Heavy Duty Horizontal Bracing

Tamaina arruntak: φ89×3, φ114×3,0, φ114×3,5; amaierako plakaren lodiera: 10-16 mm.

II. Oinarrizko materialaren propietate mekanikoak

III. Egiturazko Errendimendua

1. Angelu altzairua / altzairu biribila: Tentsioa soilik duten kideak (ezin dute konpresioari eutsi; zirkulazio porrota konpresiopean gertatzen da); X ereduan antolatuta; kargapean, diagonal bakarrak tentsioan jarduten du.

2. Sekzio hutsa zirkularra: tentsioa eta konpresioa jasaten ditu; egonkorra bi norabideetan; sismiko handiko guneetan eta industria-instalazio astunetan erabiltzen da.

3. Funtzioa: haize-kargak eta indar sismiko horizontalak transferitzen ditu; altzairuzko habeen planotik kanpoko desplazamendua mugatzen du; tiranteekin funtzionatzen du teilatu-diafragma zurrun bat osatzeko. IV. Soldadura Kontrola

Amaiera-konexioko soldadurak II graduko soldadura gisa sailkatzen dira; ikusizko ikuskapen estandarra jasaten dute eta, gako proiektuetarako, Ultrasoinuen Proba (UT) lekuan, %100eko ikuskapena baino.

V. Korrosioaren Babesteko Parametroak

1. Egitura horizontaleko altzairuzko giltza sistema estandarrak: St3 eskuzko gainazala prestatzea; primer eta gainazala 60-90 μm-ko guztizko film lehorra duena.

2. Kostaldeko ingurune korrosiboak: Beroan galbanizatu osoa.

VI. Konexio-osagaiak

Estandarra: 4.8 graduko torloju arruntak. Sismiarekiko erresistenteak edo garabiak hornitutako instalazioak: 8.8 graduko erresistentzia handiko torlojuak, zirrinda lauekin eta malguki-zirrindarekin hornituta.

VII. Hiru euskarri motaren arteko bereizketa laburra

1. Altzairuzko barra biribila: malgua; tentsio-soilik; aplikazio osagarri arinetarako.

2. Angelu-altzairuzko giltza: giltza primario estandarra; tentsio-soilik; ohiko industria-eraikinetarako konfigurazio estandarra.

3. Sekzio zulo zirkularra (CHS) euskarri: Zurruna (tentsioa eta konpresioa jasaten ditu); Aplikazio astunetarako eta sismiko erresistenteetarako espezializatua.
