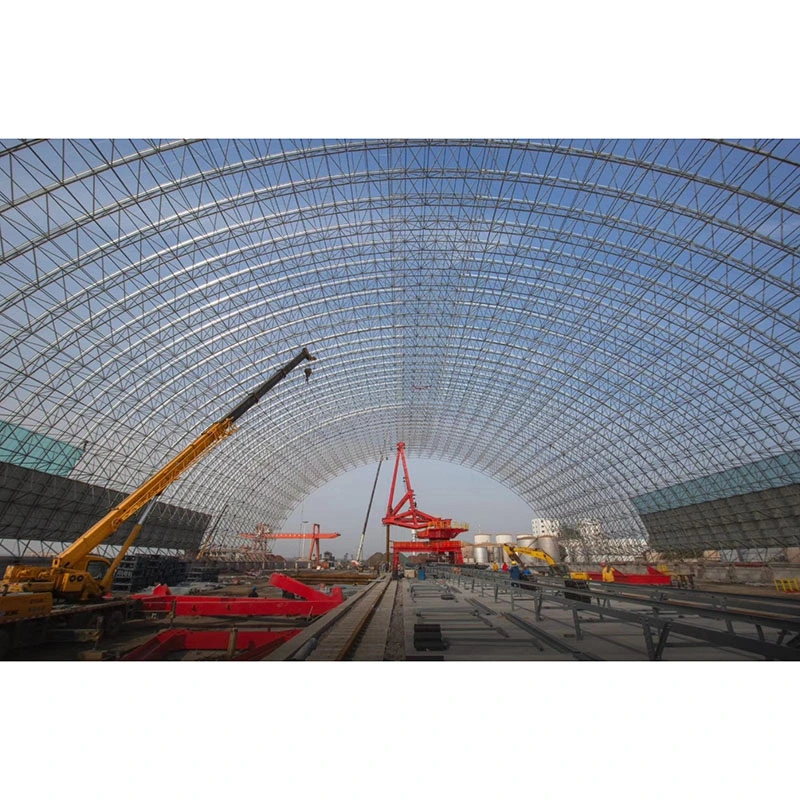

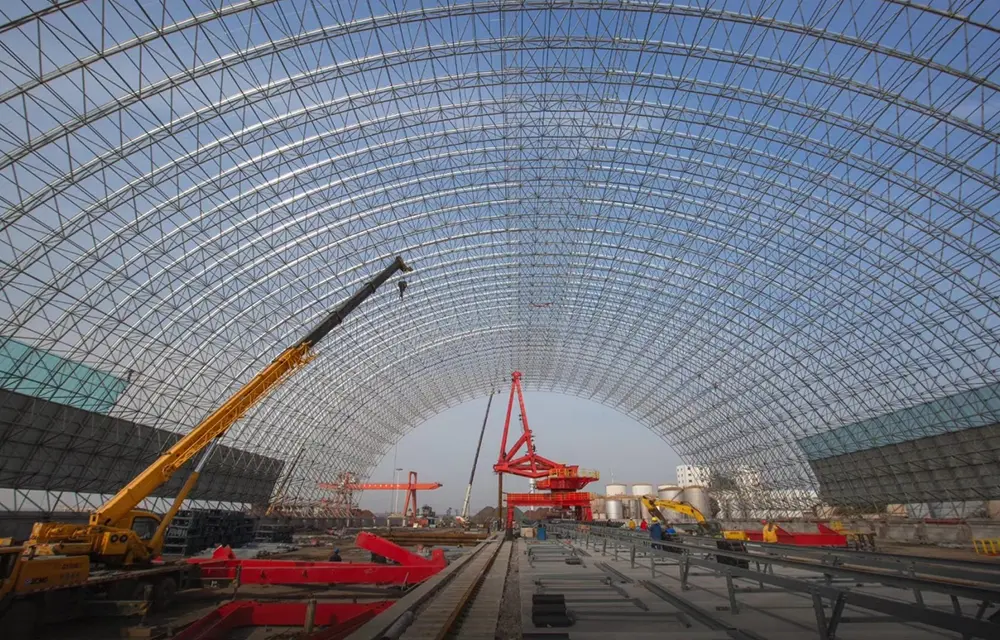

Luzea altzairuzko sareta shell egitura

Ohiko espazio lauko markoak edo atari zurrunak ez bezala, Long Span Steel Lattice Shell Egiturak sare espazial kurbatua erabiltzen du karga-sistema. Egitura lauak batez ere toleste-ekintzan oinarritzen diren arren, sistema honek karga-jasateko ahalmena lortzen du maskor-arkuaren bultzada eta espazioko kideen ekintza axialaren konbinazioaren bidez.

Sistema hau ez da kide indibidualen multzoa soilik, baizik eta soluzio integral eta osatua, egitura-nodoak, irristatze-errodamenduak, bultzada-erresistentzia-elementuak, estalki-estalkiak eta tximista/korrosioaren babesa biltzen dituena. Bereziki diseinatuta dago 60 metroko zabalera baino gehiago duten zutaberik gabeko estalkiekin, geometria kurbatu konplexuekin eta haize eta elur karga handia duten guneekin lotutako erronkei aurre egiteko. Estetika arkitektonikoa eta epe luzerako segurtasun operatiboa orekatuz, zabalgune ultra-handiko industria-instalazioak eta lokal publikoak estaltzeko aukera nagusi bihurtu da.

Hautaketa-irizpideak eta bereizketak

1.1 Industriaren definizioa

Long Span Steel Lattice Shell Egitura, askotan "altzairuzko sarearen shell" gisa aipatzen dena, sare espazial-egitura kurbatu eta estatikoki zehaztugabeko mota bat da. Funtsean, espazio-marko laua da, gainazal kurbatu jarraitua osatzeko arkua izan dena, geometria paraboloide esferikoak, elipsoidalak, zilindrikoak eta hiperbolikoak biltzen dituena. Ezaugarri definitzailea kanporako arku horizontalaren bultzada sortzea da, barne indarrei aurre egiteko euskarriak, eraztun-habeak edo bultzada-erresistenteak diren zimenduak beharrezkoak izatea. Aitzitik, espazio lauko markoek kargak jasaten dituzte nagusiki noranzko bertikalean eta ez dute arku horizontaleko bultzadarik sortzen; bi sistemak gobernatzen dituzten oinarrizko printzipio mekanikoak guztiz desberdinak dira.

1.2 Egiturazko portaeraren ezaugarri bisualak

- Kideen karga: nagusiki tentsio axiala eta konpresioa; tokiko tolestura-esfortzurik ezak tentsioaren banaketa uniformea ​​bermatzen du.

- Karga-transferentzia: estalkiko karga bertikalak gainazal kurbatuaren noranzko tangentzialean zehar ebazten dira shell barruan indar axialetan; karga-ibilbidea laburra da, eta ondorioz energia-galera minimoa da.

- Egokitasun operatiboa: oso estatikoki zehaztugabeko egitura erredundantea; lokalizatutako kideen hutsegiteak ez du kolapso globala eragiten, bat-bateko haize, elurra eta gertakari sismikoen aurrean erresistentzia handiagoa eskaintzen du.

1.3 Sailkapena Span eta 3D Nodoen Konfigurazioaren arabera

- Geruza bakarreko altzairuzko sare-zorroa: geruza bakarreko kideen antolamendua oso pisu baxuarekin; tarte txiki-ertainerako (15-60 m) kristalezko kupula eta paisaia-pabiloi txikietarako egokia; haize- eta elur-karga baxuko eskualdeetan soilik aplikagarria; batez ere, altzairu galdatutako hub nodoak erabiltzen ditu.

- Geruza bikoitzeko bolted-ball Lattice Shell: geruza bikoitzeko sareta konfigurazioa goiko eta beheko akordeekin sareko kideak konektatzen dituena; zurruntasun handia eskaintzen du; zabalera handiko (30-100 m) ikatz estalpe eta biltegiratze zilindrikoetarako egokia; haize eta elur baldintza estandarrak dituzten barnealdeko guneetarako hobetsitako aukera.

- Geruza bikoitzeko bola soldatuaren sare-zorroa: nodo esferikoetan sartze osoko soldadura du, deformazioarekiko erresistentzia paregabea eskaintzen duena; zabalgune ultra-handietarako (60-200 m) eta karga astuneko biltegietarako egokia haize bortitzak eta elur gogorrak jasaten dituzten kostaldeko eskualdeetan.

Lehen mailako materiala aukeratzeko irizpideak: Q235B altzairua hautatzen da ≤60m-ko tarteetarako eta teilatuaren karga ≤0,9 kN/m²; Q355B altzairua > 60 m-ko tarteetarako, karga astuneko ikatz estalpeetarako eta kostaldeko eskualdeetarako erabiltzen da.

Zabalera luzeko altzairuzko sareta-shell egituren sistema-osagai integralak

2.1 Sare primarioen egitura-unitateak

Ebaki pertsonalizatutako sekzio huts zirkularra (CHS) kideek eta hiru nodo espezializatu motak ditu; kide guztiak luzera zehatzetara mozten dira gainazaleko kurbaduran oinarrituta luzera estandarizatuak erabili beharrean. Oinarrizko materialen artean altzairurik gabeko altzairuzko hodiak eta maiztasun handiko altzairu soldatutako hodiak daude, φ60×3,5 eta φ219×10 bitarteko zehaztapenekin. Nodo motetarako aplikazio-eszenatoki desberdinduak:

- Boltedatutako esfera hutsak: kurbatura baxuko oskol zilindrikoak eta geruza bikoitzeko ohiko oskol erretikulatuak; torlojuak erabiliz in situ muntatuta, tokiko soldadura zero behar du.

- Soldatutako esfera hutsak: zabalera handiko, karga astuneko eta oskol lodiko egiturak; barneko eraztun-saihets zurrunak ditu tokiko birrinketa deformazioari aurre egiteko.

- Altzairu galdatutako ardatz-nodoak: geruza bakarreko kupula kurbatuetarako bereziki; erabili plug-in konexioak eta eskaini osagaien estandarizazio maila gorena.

Lotutako lokailuak: Bolted sphere sistemek 10.9 gradu estandarra erabiltzen dute indar handiko torlojuak, buru konikoak, zigilatzeko plakak eta mahukak; Soldatutako esfera-sistemek lokailu estandarrak ez dituzte, erabateko sartze osoko ipurdiko soldaduretan oinarritzen dira ertz alakatuak dituztenak.

2.2 Laguntza-sistema desberdinduak

Oskol erretikulatuaren arku horizontalaren bultzada espazio-marko batena baino 3-5 aldiz handiagoa da; euskarri oker hautatzeak zuzenean teilatua erortzea ekar dezake. Lau euskarri mota eta haien aplikazio eszenatoki:

- Euskarri zintzilik finkoak: Eraikinaren izkinetan kokatuta; desplazamendu horizontal bertikala eta bi norabidetakoa mugatu, oskolaren arkuaren bultzadaren % 60 baino gehiago jasan eta biraketa txikia ahalbidetu estresa arintzeko.

- Norabide bakarreko irristagarri euskarriak: Irristatu norabide zirkunferentzial edo erradialean zehar; urtaroko tenperatura desberdintasunek eragindako bultzada termikoa askatzeko diseinatuta dago bereziki, hedapen eta uzkurdura termikoaren ondoriozko pitzadurak saihestuz.

- Tentsiodun euskarriak: kostaldeko edo gune irekietan erabiltzen dira; haizearen xurgapen indar negatiboei aurre egin eta oskola erretikulatua haizeak altxatzea edo haustea ekidin.

- Euskarri elastikoak: zimenduen finkapen irregularra duten guneetarako edo kurbatu bikoitzeko erretikulatu irregularretarako erabiltzen da; zimenduen deformaziora egokitu karga banaketa doitzeko.

Euskarrirako osagarriak: 18-30 mm-ko lodierako oinarri-plakak, 12-20 mm-ko alboko saihets zurrunak, Q355B txertatutako aingura-torlojuak eta berdinketa/irristapenaren aurkako koska.

2.3 Azpiegiturarako eta bultzadarako erresistentziarako euskarri neurriak

Pila isolatuen estalki estandarrak ezin dio erretikulatutako oskolak sortutako kanporako bultzadari aurre egin; hortaz, bideraturiko errefortzua behar da. Oinarriek C30-C35 hormigoi armatuzko isolatutako pila-tapoiak, banda-zimenduak edo pila-kapak erabiltzen dituzte. Altxaren aurkako lur-habeak eta hormigoizko kontrapisu-zuloak zimenduen kanpoaldean instalatzen dira, kanporako desplazamendua murrizteko. Altzairuzko errodamendu-plaken lautasun-perdoia ≤2 mm-tan ezartzen da errodamenduen irristatze leuna bermatzeko.

2.4 Teilatuaren itxiturarako eta alboko egonkortasunerako euskarri neurriak

Teilatuaren itxitura-sistemak hiru mota ditu: aluminio-magnesio-manganeso zutikako jostura-panelak upel kurbatuetarako, beira isolatzaile tenplatua eguneko argiztatzeko kupuletarako eta profila kolorez estalitako altzairuzko xaflak ikatz estalpeetarako. Bigarren mailako egitura-elementuak beroan galvanizatutako C eta Z ataleko purlinez osatuta daude osorik, teilatuko tirantez eta teilatu-hegalez osatuta. Alboko egonkortasuna arkuaren bultzada orokorra daukan kanpoko hormigoi armatuzko eraztun-habe batek bermatzen du, altzairuzko euskarri gehigarriekin batera, gabon-muturretan eta zutabeen artean, muturretan alboko desplazamenduak saihesteko.

2.5 Korrosioaren aurkako, suaren aurkako eta tximista babesteko sistema integratuak

- Korrosioaren aurkakoa: beroan galbanizatutako estalduraren lodiera ≥85μm barnealdeko gune estandarrentzat eta ≥120μm gatz ihinztadura jasan duten kostaldeko guneetarako; Galbanizazioaren tokiko konponketa Sa2.5 leherketa urratzailea dakar eta hiru geruzako epoxi zink-aberastutako estaldura sistema bat da.

- Suaren aurkako erresistentzia: lokal publikoak film meheko intumeszente suaren aurkako estalduraz estalita daude (0,5-2,0 orduko suaren aurkako erresistentzia); Ikaztegi industrial itxiek ez dute suaren aurkako estaldura estandarrik behar.

- Tximisten babesa: Goiko kordako kideek tximistak harrapatzeko sare natural gisa balio dute, fundazioko indartze-barra nagusietara konektaturik, euskarri-aingura-torlojuen bidez, lurrerako zirkuitu osoa osatzeko; ez da tximista babesteko zerrenda gehigarririk behar.

Ezartzeko prest dauden irtenbideak

1. Geruza bikoitzeko bolted-ball reticuled shell:

Altzairuzko hodiko kideak + bolak torlojutuak + noranzko bakarreko irristagarrizko euskarrien gontzadun euskarriak + zinta-bultzadaren aurkako zimenduak + kolorez estalitako altzairuzko estaldura; aproposa ikatz-estalpe itxietarako eta agregakin-siloetarako; kostu txikiena eta eraikuntza-epe laburrena.

2. Geruza bikoitzeko bola soldatutako zorro erretikulatu esferikoa:

Horma lodiko soldatutako hodiak + zurrundutako esfera hutsak + tentsioarekiko erresistenteak diren euskarri finkoak + pilo-tapa zimenduak + aluminio-magnesio-manganeso estalkia; estadioetako eta aireportuetako terminaletako zabalgune handiko kupuletarako egokia; haize eta elur kargaren aurrean erredundantzia handiena eskaintzen du.

3. Geruza bakarreko hub-nodo altzairuzko oskol erretikulatua:

Hodi zirkular kurbatu estandarizatuak + altzairuzko galdatutako ardatz-nodoak + euskarri arinak gonblatuak + beirazko argizuloaren estalkia; paisaia-atrio eta erakusketa-areto txikietarako egokia; goi mailako erakargarritasun estetikoa eskaintzen du.

Funtsezko abantaila praktikoak

1. Egitura-eraginkortasuna eta kostu-eraginkortasuna:

100 m-ko tarterako, altzairuaren kontsumoa geruza bikoitzeko marko lauetakoa baino %18-%25 txikiagoa da; Maskorraren arku-efektuak modu naturalean banatzen ditu kargak, etorkizuneko egitura-indartzeko beharra ezabatuz.

2. Geometria kurbatu polifazetikoa:

Kurba bikoitzeko teilatu forma esferikoak edo konplexuak osatzeko gai da; atariko marko zurrunen 36 m-ko tarte ekonomikoaren muga gainditzen du eta forma arkitektoniko berezietarako onarpen baldintzak betetzen ditu.

3. Drainatze naturala eta isurketa arriskua murriztea:

Geometria kurbatuak drainatzerako berezko malda eskaintzen du, malda sortzeko betegarri-geruza gehigarrien beharra ezabatuz eta teilatuaren isuriekin eta ur-jauziekin lotutako mantentze-arriskuak murrizten ditu.

4. Egonkortasun handia muturreko baldintzetan:

Egitura oso estatikoki zehaztugabea den heinean, altzairuzko egitura plano guztiak gainditzen ditu Beaufort eskalako 12 haizeei, elikaz eta eskualdeko jarduera sismikoari aurre egiteko.

5. Eraikuntza modularrak altuera handiko arriskuak murrizten ditu:

Lurraren muntaketa integratua onartzen du eta ondoren altxatze hidraulikoarekin; altuera handiko lana % 70 murrizten du, eta, ondorioz, tokiko segurtasun istripuen tasa murrizten du.

6. Bizi-zikloko O&M kostu baxuak:

Atal huts zirkular uniformeek herdoila kentzea eta ikuskatzea errazten dute; teilatu kurbatuari esker, euri-ura eta hautsa modu naturalean irristatzen dira, garbiketa maiztasuna erdira murriztuz.

Produktu lehiakideekin alderatutako analisia

5.1 Egiturazko portaeraren aldeak

Portaleko marko zurrunek tolestura planoa eta norabide bakarrekoa baino ez dute izaten; kostuak igo egiten dira tarteak 36 m gainditzen dituztenean, eta ezin dute forma kurbaturik sortu. Espazio marko lauak tentsio espazialean eta konpresioan oinarritzen dira arku horizontalaren bultzadarik gabe; gainazal kurbatuetara egokitzeak osagai ez-estandar ugari behar ditu, kostuak %40 baino gehiago handituz. Long Span Steel Lattice Shell Egiturek bi norabideko arku espazialaren ekintza erabiltzen dute, gainazal kurbatuetarako modu naturalean egokiak eta kostu abantaila handiak eskaintzen dituzte tarte oso handietarako.

5.2 Eraikuntza eta itxitura ezberdintasunak

Espazio-markoak, oro har, altueran piezaz pieza muntatzea eskatzen dute, gunearen malgutasuna mugatuz; altzairuzko sareta maskorrek lau eraikuntza-metodo aukeratzeko aukera ematen dute, espazio mugatuetarako egokiak diren errotazio-lebarreko teknikak barne. Itxiturari dagokionez, altzairuzko sarearen oskolaren kurbadura ezin hobeto lerrokatzen da aluminio-magnesio-manganeso panelekin eta beira kurbatuarekin, teilatuaren panelen tortsio-esfortzua ezabatuz eta etorkizuneko pitzadura-arriskua murriztuz.

5.3 Korrosioaren aurkako tratamendu-desberdintasunak

Egitura-elementuak josturarik gabeko hodi zirkularrez osatuta daude, angelu edo kanal altzairuarekin aurkitzen diren zikinkeria harrapatzen duten "zona hilak" ezabatuz; honek estaldura osoa bermatzen du beroan galvanizatzeko eta estaldura-aplikazioetan, kostaldeko inguruneetan korrosioaren aurkako bizi-iraupena 8-12 urtez luzatuz espazio planoko markoekin alderatuta. Prozesatzeko Lan-fluxu Normalizatua Kategoriaren arabera

6.1 Prozesatzeko lan-fluxua geruza bikoitzeko bolted-ball-espazio-markoetarako

1. Bolted-ball-en doitasun-mekanizazioa: altzairuzko forja-huts biribila → Gainazal esferikoaren tornuaren akabera → Estazio anitzeko zulaketa eta zulaketa angelu/kurbatura zehatzetan → Partikula magnetikoen ikuskapena (MPI) barne pitzaduretarako → Beroan galvanizatzea.

2. Kideen zehaztasun-mekanizazioa: altzairuzko hodien CNC luzera ebaketa → Buru konikoen mekanizazioa → Bi muturretako CO2 zirkunferentzia-soldadura osoa → Ultrasoinu-probak (UT, II gradua) kide kritikoen % 20an → Granailadura (Sa 2.5) herdoila kentzeko → Beroko galvanizazioa.

3. Osagarrien prozesatzea: 10.9 graduko torlojuen itzaltzea, tenplatzea eta ikuskatzea; mahukak eta torlojuak aldibereko galbanizazioa haria egokitzeko tolerantzia bermatzeko.

4. Fabrikaren aurre-muntaia: 1:1 eskala kurbatuaren muntaketa-jima muntatzea → Abaniko formako unitateen saiakuntza-muntaketa → Gora esferikoa eta torlojua sartzeko sakonera egiaztatzea → Estandarrezkoak ez diren kideen doikuntza.

5. Zonal-ontziratzea: Enbalaje sailkatua zenbaki zirkunferentzial eta erradialean oinarrituta → In situ muntaia-sekuentzia markatzea.

6. Tokiko instalazioa: Euskarria berdintzea → Beheko korda-sarearen muntaketa → Web-kideen eta goiko kordaren itxiera → Erresistentzia handiko torlojuen behin betiko estutzea → Galbanizatzeko ukipena eta suaren aurkako estaldura.

6.2 Geruza bikoitzeko bola-espazio-espazio-markoetarako lan-fluxu espezializatua

Altzairuzko plakaren hemisferioen estanpazioa → Alakatzea → Barneko eraztun zurrungarrien saihetsak muntatzea → Urpeko arkuko soldadura (SAW) esfera ixteko → % 100 UT (II. gradua) soldadura ikuskatzea → Esferen artezketa eta galbanizazioa; Kideak esferetara egindako sartze osoko alaketako soldadura in situ, soldadura bakoitzaren ikuskapenarekin eta onarpenarekin.

6.3 Geruza bakarreko hub-nodo espazio-markoetarako lan-fluxu espezializatua

Altzairuzko fundiziozko nodoen zehaztasun-galdaketa → Norabide anitzeko konexio zirrikituen mekanizazioa → Hodi kurbatuen muturren fresatzea → Fabrikako unitate probako muntaia → Galbanizazio orokorra; tokian bertan muntatzea txertatze eta torlojuen blokeoaren bidez, ez da lan berorik edo soldadurarik behar tokian.

6.4 Euskarrietarako prozesatzeko lan-fluxu estandarizatua

Oinarrizko plaken eta plaken zurrungailuen CNC ebaketa → Alaka, muntaketa eta soldadura → Labaintzeko gainazalen zehaztasunez fresatzea → Soldaduraren ikuskapena → Aingura-torlojuen galvanizazioa eta multzo osoa biltzeko.

Ingelesezko errendimendu-parametro integralak

7.1 Kideen eta junturaren parametro geometrikoak

Altzairuzko tutu arruntaren zehaztapena: φ60×3,5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10

Sarearen arteko ohiko tartea: 1,5 m ~ 3,5 m sare esferiko eta zilindrikoetarako

Kideen mekanizazio-perdoientzia: luzera guztirako desbideratzea ± 1,0 mm, linealtasuna ≤ L/1000

Boltedatutako nodo esferikoa: diametroa φ120~φ400mm, hormaren lodiera 12~20mm, torloju-zulo angeluaren tolerantzia ±15′

Soldatutako nodo esferiko hutsa: diametroa φ200~φ500mm, hormaren lodiera 14~22mm barne zurruntzeko eraztunarekin

Oinarrizko euskarria: 18 ~ 30 mm-ko lodiera, zurrungailuaren plaka 12 ~ 20 mm, aingura-boltaren materiala Q355B

7.2 Materialaren propietate mekanikoen taula

7.3 Luzera eta karga-jasaten parametroak

Geruza bakarreko sare-oskolaren tarte ekonomikoa: 15m ~ 60m

Geruza bikoitzeko sarea esferiko zorroztua tarte ekonomikoa: 30m ~ 100m

Geruza bikoitzeko sare esferiko soldatua gehienezko zabalera: 60m ~ 200m

Teilatuaren karga-indizea: karga hila 0,35 ~ 0,90 kN / ㎡, karga bizia 0,5 ~ 1,2 kN / ㎡; ikatz estalpe itxia 2,5 kN/㎡ arteko karga bizia

Tenperaturaren deformazioaren kontrola: maskor zilindriko ultraluzeak norabide bakarreko euskarri irristagarriak hartu behar dituzte tenperatura arkuaren bultzada askatzeko.

7.4 Soldaduraren Ikuskapen Arauak

Tutu esferiko boltedun zirkunferentzia: 2 graduko soldadura, 20% UT ultrasoinu ikuskapena gako kideentzat, %100eko ikuskapena gako proiektu nazionaletarako

Soldadura esferikoa ipurdia: sartze osoa 2 graduko soldadura, % 100 UT ikuskapena karga astuneko sare-oskoletarako

7.5 Korrosioaren aurkako eta suaren aurkako indize teknikoa

Fabrika beroko galvanizazioa: ≥85μm barnealdeko eremuetarako, ≥120μm kostaldeko gatz-lainoetarako

Lekuko konponketa estandarra: Sa2.5 harea leherketa, film lehor osoa ≥120μm lodiera hiru geruzako pintura sistemarako

Suaren erresistentziaren iraupena: 0.5h/1.0h/1.5h/2.0h eraikin publikoko geruza meheko suaren aurkako estaldurarako

7.6 Instalazio-guneko doitasun-kontrola

Eraztun-habea eta euskarriaren ardatzaren desbideratzea ≤±5mm, euskarriaren kotaren desbideratzea ≤±3mm

Aldameneko euskarrien altuera desbideratzea ≤2 mm, oskolaren igoera orokorra diseinuaren altueraren ≤1/1000

7.7 Proiektuaren altzairuaren kontsumoaren erreferentzia (proiekzio eremua)

Geruza bakarreko argiztapen kupula: 10~20kg/㎡

Geruza bikoitzeko ohiko lokalaren oskol zilindrikoa: 20~33kg/㎡

Geruza bikoitzeko ikatz estalpeko sare itxia: 33~55kg/㎡

Proiektuaren baldintzekin bat datozen tokiko instalazio-metodoak

Espazio luzeko altzairuzko sareta-eskola-egituretarako instalazio-eskemak gunearen baldintzen arabera hautatzen dira, espazio mugatua eta garabiaren sarbide-mugak bezalako erronkei aurre egiteko:

1. Altuera handiko ontziratuen muntaketa: zabalgune txikiko sakabanatuta dauden guneetarako egokia, ez da jasotzeko ekipamendu handirik behar.

2. Blokeen muntaketa: zatitu oskola abaniko formako blokeetan, muntatu lurrean eta altxatu bereizita.

3. Altxatze hidrauliko orokorra: barruko gune handietarako hobetsi da, altuera handiko operazio arriskuak minimizatu

4. Errotazio irristagarriaren instalazioa: kostaldeko gune estuetarako egokia garabiaren biratzeko erradio mugatua duten

Ohiko galderak

1.G. Nola aukeratzen dut azkar geruza bakarreko eta geruza bikoitzeko luzerako altzairuzko sarearen egituraren artean?

Kostaldeko ez diren eremuetan ≤60 m-ko tarteetarako, elur metaketarik ez duten eta argi naturalaren eskakizun handia dutenetan, geruza bakarreko hub-nodo-sare-oskol bat hobesten da (% 30 kostu txikiagoa). 60 m > 60 m-ko tarteetarako, edo kostaldeko, elurte handia edo karga astuneko (materialak biltegiratzeko) agertokietan, derrigorrezkoa da geruza bikoitzeko sarea geruza bakarreko egiturekin lotutako tokiko ezegonkortasuna saihesteko.

2. G. Euskarri irristagarriak baztertu al daitezke sareko maskorretan?

zk. 45 m-ko luzera baino gehiagoko upel-oskoletarako edo 50 m-ko diametroa gainditzen duten kupuletarako, deformazio termikoak altzairuaren karga-ahalmena askoz gainditzen duten barne bultzada-indarrak sortzen ditu; labaintzeko euskarriak baztertzeak zuzenean kideen makurdura edo haustura eragingo luke.

Q3 Bigarren mailako ebaketa edo zulaketa egin al daiteke lekuan beroan galvanizatu ondoren?

Bigarren mailako ebaketa edo zulaketa debekatuta dago. Zuloen kokapen guztiak eta kideen luzera guztiak fabrikan aurrefabrikatuta daude, torlojudunen muntaketa bakarrik in situ egiten da; ebakitzeak galbanizatutako estaldura kaltetzen du —guztiz konpondu ezin dena— egituraren korrosioarekiko erresistentearen iraupena nabarmen murrizten du.

4.G. Zein da epe luzerako O&M kostuen arteko aldea altzairuzko sarearen eta espazio-markoen artean?

Espazio bererako, sare-oskola baten gainazal kurbatuak auto-garbiketa-gaitasun handiagoak eskaintzen ditu, urteko teilatua garbitzeko kostuak %45 murrizten ditu. Gainera, karga axialeko kideek ez dute nekeak eragindako tolesturarik jasaten, 30 urteko epean egitura-indartzeko beharra ezabatuz; horrela, O&M errendimendua espazio lauko markoen baino askoz handiagoa da.

HAISHENG Zerbitzuaren abantailak

1. Egituraren hautaketa eta diseinua: Salmenta aurreko zerbitzuek errodamendu-diseinuetarako eta eraztun-habea sendotzeko marrazki espezializatuak eskaintzea barne hartzen dute —haize/elurra tokiko parametroetan, intentsitate sismikoan eta baldintza geologikoetan oinarrituta—, oinarrien alboko bultzada erresistentziari buruzko diseinu-akatsak saihesteko.

2. Dokumentazio elebidun integrala: dokumentazio osoa ematea ingelesez eta txineraz —materialen txostenak, ultrasoinuen probak (UT) soldaketak egiteko txostenak, galbanizazio ziurtagiriak eta instalazioen egiturazko kalkuluak barne—, atzerriko begiraleen eta aduana-garbiketaren eskakizunak zuzenean betetzeko.

3. Mugaz gaindiko garraiorako babes-ontziak: nodo esferikoak banaka burbuil-estalki batean bilduta daude; kide lerdenak altzairuzko bastidoretan bilduta daude izkina babesleekin; eta elementu guztiek itsasoko garraiatzeko egokia den ontzi itxia dute, gatz-ihinztadurari erresistentea.

4. Urruneko orientazio tekniko elebiduna 24/7: denbora errealeko bideo euskarria, errodamendu lerragarrien berdinketa, boltoen estutze mailakatua eta eraztun-habearen juntzea biltzen dituena.

5. Bermearen Estaldura Integrala: 5 urteko egitura-berme bat kide nagusiei; Korrosioaren aurkako bermeak beroan galbanizatutako estaldurarako (15 urte barnealdeko eremuetarako, 8 urte kostaldeko eremuetarako); eta bizitza osorako ordezko piezen erabilgarritasuna nodoak konektatzeko.
