Hotz Ijetzitako C Ataleko Altzairuzko Purlins

Hotz ijetzitako C ataleko altzairuzko purlinak beroan galbanizatutako altzairu zerrendaz fabrikatzen dira. Teilatuko purlins eta horma purlins sailkatuta, altzairuzko habeetan, zutabeetan edo espazio-markoen goiko kordak instalatzen dira. Kolorez estalitako altzairuzko teilatuaren eta horma-panelen karga-oinarri gisa balio dute, kargak altzairuzko egitura nagusira transferituz eta eraikinaren inguratzaile-sistemaren egitura-esparru gisa jokatzen dute. Zehaztapen estandarra: Q235 beroan galbanizatutako C-sekzioko altzairua ≥80μm-ko galbanizazio-geruzaren lodiera duena.

Hotzean ijetzitako C-Section altzairuzko purlin sistemaren osagaiak

1. Bazkide nagusientzako zehaztapen komunak

Teilatua: C140×50×20, C160×50×20, C180×60×20, C200×70×20

Horma: C80×40×20, C100×50×20, C120×50×20

Hormaren lodiera: 1,8, 2,0, 2,2, 2,5 mm

2. Tie-Rod Sistema

1). Altzairuzko tirante zuzen biribilak: Φ10, Φ12; diagonalean instalatuta.

2). Mahuka struts: Φ32 × 2.0 hodi soldatua; euskarri zurruna emateko tirante diagonalen trantsizio puntuetan instalatuta.

Diseinua: tiranteak derrigorrezkoak dira 4 metrotik gorako zabalera duten teilatuko purlinetarako.

3. Teilatu-hegalak (Sag Rods/Braces)

L formako angelu-altzairua edo C-atal txikiko altzairua; mutur batean purlinarekin eta bestean altzairuzko habeari lotuta. Teilatuan haizearen presioaren ondorioz purlinak iraultzea ekiditen dute eta luzerako estalkietarako ezaugarri estandarrak dira.

4. Konexio-osagaiak

1). Purlin cleats: altzairuzko habe eta zutabeetan txertatuta edo soldatuta; C-sekzioko purlins cleats horien gainean dago.

2). Erresistentzia handiko torlojuak eta torloju autozulatzaileak: purlins juntzeko eta purlins taketan finkatzeko erabiltzen dira.

5. Lotutako Estaldura/Gutun-geruzak

Purlinen gainean finkatuta: teilatua/horma-panelak, isolamendua, lurrun-hesi-mintzak eta moztu/distira-osagaiak.

Hiru konfigurazio aukera

1. Biltegi txikia (span ≤ 9m): C140×50×2.0 teilatuko purlins + C100×50×2.0 horma purlins; sag hagaxka sinpleak; brida-giltzarik ez.

2. Fabrikaren eraikin estandarra (12-24 m): C160/C180 teilatuko purlins + sag hagaxka eta strut sistema osoa + teilatu-brida tiranteak.

3. Kostaldeko haize handiko eremuak / Espazioko marko teilatuak: C-atalaren altzairu lodiagoa (2,2-2,5 mm), sag hagaxken dentsitatea areagotu eta teilatuaren brida osoa.

Korrosioaren aurkako zehaztapenak

Barnealdean estandarra: beroan galbanizazioa ≥ 80μm;

Kostaldeko (gatz-spray): Beroko galvanizazioa ≥ 120μm.

Oinarrizko Abantailak

1. Hotzean ijetzitako C Sekzioko altzairuzko purlinek egiturazko ebakidura eraginkorra dute, malgutasun eta konpresio erresistentzia bikaina, materialaren ekonomia eta karga-ahalmen handia eskaintzen dutenak.

2. Gainazal leunak eta errebarik gabekoak eta zulaketa zehaztasunez juntzea eta konektatzea errazten dute.

3. Materialaren propietate uniformeak eta gogortasun ona; bihurritu eta deformazioarekiko erresistentea.

4. Aurrez zulatutako zuloek tokian bertan muntatzea ahalbidetzen dute, eraikuntza denbora nabarmen laburtuz.

5. Teilatu eta horma estaldura panel ezberdinekin bateragarria; altzairuzko eraikin arinetarako ezinbesteko egitura-profila.

Nabarmenak bereiztea

I. Karga-gaitasun arina baina handia; lehen mailako egitura-kostuak murrizten ditu.

Hotzean osatutako horma meheko atalek beroan ijetzitako kanal altzairuaren heren bat baino ez dute pisatzen karga-ahalmen berdinerako. Horrek nabarmen murrizten ditu altzairuzko habeetan, zutabeetan eta zimenduetan dauden kargak, bai eta egiturarako beharrezkoa den altzairuzko tona osoa ere. Aitzitik, hormigoizko purlinak oso astunak dira eta ez dira egokiak espazio markoetarako edo luzerako altzairuzko teilatu argietarako.

II. Fabrika masa-ekoizpena eta instalazio azkarra

Osagaiak luzera finkoetara fabrikatzen dira; in situ muntaia lehorrean-eraikuntza metodo bat erabiltzen torloju konexioak, lekuan ebaketa edo soldadura beharra ezabatuz. Aitzitik, egurrezko purlinek planifikatzeko eta kontserbatzeko tratamendua behar dute, eta hormigoizko purlinek, berriz, enkofratua, galdaketa eta ontzea eskatzen dute, eraikuntza-epeetan alde nabarmena da eta.

III. Zeharkako diseinuak tiranteak eta belauneko tiranteak errazten ditu; egonkortasun orokorra bikaina

C-sekzioko altzairuaren barrualdera kizkurtutako ezpainak barra biribileko tiranteak eta belauneko tiranteak erraz instalatzea ahalbidetzen du, egitura-sistema sendo bat sortuz, alboko bihurridurari eta haize/elur-kargari erresistentzia handiagoa duena, angelu-burdinazko purlin soilekin alderatuta.

IV. Beroan galvanizatua, korrosioaren babes osoa eta bizitza luzerako

Sekzio osoa beroan galvanizatuta dago, eta zink estaldura uniforme eta hermetiko bat bermatzen du (80μm barnealdeko eremuetarako, 120μm kostaldeko eskualdeetarako), euriaren eta hezetasunaren korrosioari aurre egiten diona. Aitzitik, egur gordinak usteltzeko eta pitzatzeko joera du, eta burdinazko kanal beltzezko altzairu estandarrak mantentze-kostu handiak dakartza aldizkako pinturak egiteko.

V. Erraz zulatzeko eta bideratzeko utilitateak

Zuloak zuzenean zula daitezke sarean iturgintza eta elektrizitate-lerroetarako, habe edo purlins inguruan bideratzeko beharra kenduz eta diseinu garbi eta eraginkorra lortuz. Aitzitik, kanal altzairuzko horma lodiek zulaketak zailtzen dituzte, eta hormigoizko purlinak ezin dira arbitrarioki zulatu.

VI. Ebaketa eta aldaketa malgua; birziklagarriak eta berrerabilgarriak

Materialak lekuan moztu eta uztar daitezke berrerabiltzeko fabrika handiketan edo ateen eta leihoen kokapena aldaketetan, eta altzairua %100 birziklagarria da. Egurra eta hormigoizko purlins, ordea, normalean eraikuntza hondakin bihurtzen dira eraistean.

VII. Kostu-eraginkortasun nabarmena

Etengabeko konformazio bidez ekoitzitako kostu unitarioa beroan ijetzitako kanal altzairuaren edo tratatutako egur solidoko purlinen baino txikiagoa da, eta industria-eraikinen inguratzaileen marko-aukerarik ekonomikoena da.

VIII. Z sekzioko altzairuarekiko bereizketa laburra

Hotzean ijetzitako C ataleko altzairuzko purlinek mutur zuzenak dituzte, hormetarako eta zabalgune laburreko teilatuetarako egokiak diren tokian juntze sinpleekin.

Z-ataleko altzairua konexio lapatu eta mailakatuetarako diseinatuta dago, eta luzerako teilatuetarako egokia da.

IX. Produktu lehiakideen laburpena

1. Beroan ijetzitako kanal altzairua: pisu handia, material garestia eta ez-ekonomikoa;

2. Egurrezko purlins: Sukoiak eta usteltzeko joera dutenak; ez ditu suteen segurtasun-arauak betetzen;

3. Hormigoizko purlins: Astunak eta motelak instalatzeko; neurri handi batean, altzairuzko eraikuntzan desagertuta.

Ekoizpen Prozesu Estandarra

I. Sarrerako Lehengaien Ikuskapena

Lehengaia: Beroan galbanizatutako altzairu zerrenda (Q235). Ikuskapenek zinkaren estalduraren lodiera, bandaren lodiera eta etekin-indarra estaltzen dituzte. Horma-lodiera arruntak: 1,8/2,0/2,2/2,5 mm. Zink estaldura baldintzak: ≥80 μm (barnealdean) eta ≥120 μm (kostako). Altzairuzko zerrendak zuritu, estali gabeko orban edo ertz kizkurrik gabe egon behar du.

II. Desbobinatzea eta Elikadura

Altzairuzko bobina desbobinagailura igota → banda berdindua → konformazio-unitatera elikatzen da (materialaren desbideratze saihesteko jarraipen/lerrokatze sistemaz hornitua).

III. Hotzeko Konformazio Etengabea

Altzairu-zerrenda konformazio-arrabolen multzo anitzetatik igarotzen da, pixkanaka okertuz sarea, goiko eta beheko bridak eta barruko ezpainak osatzeko. C-sekzioko profil estandarra (adibidez, C80/C100/C140/C160/C180/C200) pasabide bakarrean ekoizten da.

IV. Servo-Kontrolatutako Ebaki-luzera

Moztu behar den proiektuaren luzera lineako zerra hidrauliko bat erabiliz; moztutako ertza leuna eta deformaziorik gabekoa da.

V. Punzonaketa

Torlo-zuloak eta sag hagaxketarako zulo biribilak zulatzen dira amaitutako produktuaren muturretan edo sarean, ondoren muntatu eta finkatzeko.

VI. Amaitutako produktuen kalitatearen ikuskapena

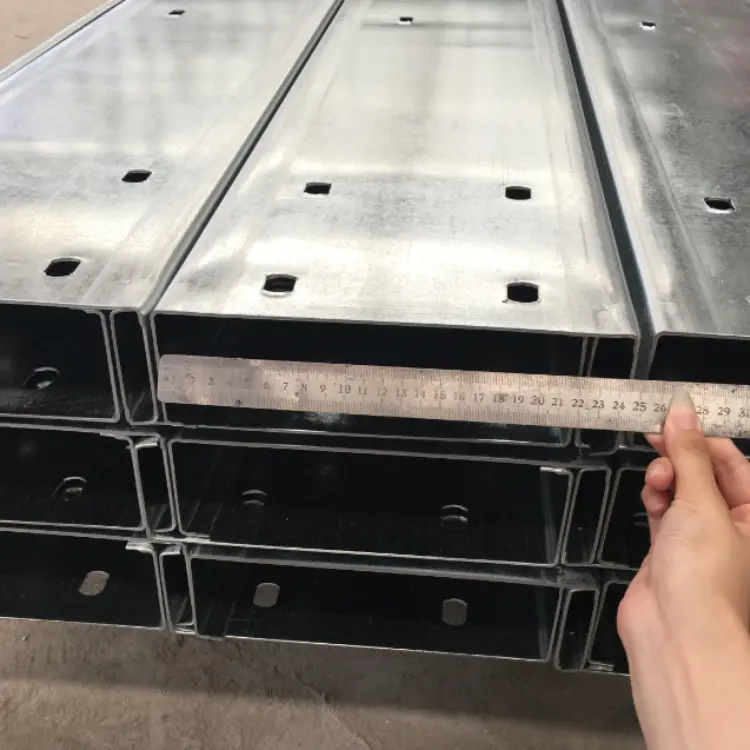

1. Neurtu sekzioaren altuera, bridaren zabalera, ezpainen neurriak eta hormaren lodiera;

2. Ikuskatu zinkaren estaldura tolestuta, bihurritu edo kaltetuta dagoela; bat ez datozen elementuak bereiztea.

VII. Pilatzea eta lotzea

Ondo pilatu eta bildu zehaztapen bereko produktuak; eredua, lodiera eta luzera duen etiketa; ontziratu zurezko paletetan biltegiratzeko.

VIII. Osagarri osagarrien prozesamendua (Sag hagaxkak, struts, belauneko giltza, purlin cleats)

1. Zuzen/Diagonal sag hagaxkak: altzairuzko ebaketa biribila → haria ijezketa;

2. Struts: soldatutako hodiaren mozketa;

3. Belauneko tiranteak eta purlin-ontziak: CNC ebaketa, tolestura eta altzairuzko plaken galbanizazioa.

IX. In situ Eraikuntza Prozesua

1. Soldatu purlin cleats altzairuzko habe/zutabeetara;

2. Ijeztu hotz ijetzitako C ataleko altzairuzko purlinak posizioan eta lotu itzazu taketan;

3. Instalatu sag hagaxkak eta mahukak; estalkirako teilatu-hegalak (belaunak) jarri.

Oinarrizko Errendimendu Parametroak

I. Lehengaien Parametroak

1. Materiala: Q235B hotz ijetzitako beroan galbanizatutako altzairu zerrenda

2. Galbanizatutako estalduraren lodiera

Barnealdeko eremu estandarrak: ≥80μm

Kostaldeko edo korrosio kimikoko eremuak: ≥120μm

II. Atal nagusiaren zehaztapenak (H × B × C: altuera × brida × ezpaina)

C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; Lodiera: 1,8-3,0 mm.

III. Propietate Mekanikoak

1. Eten-indarra: ≥235 MPa

2. Hedapen koefiziente lineala: 1,2 × 10⁻⁵/℃ (kolorez estalitako altzairuzko xaflen hedapen termikoarekin bateragarria)

IV. Osagarrien Osagaien Parametroak

1. Sag hagak

Sag hagaxka zuzenak/diagonalak: φ10 edo φ12 Q235 altzairu biribila; muturrak hariz ijetzita eta beroan galbanizatuta daude.

Strut mahukak: Φ32×2.0 hodi soldatua; altzairuzko haga biribil eta meheago bat pasatzen da barrutik tenkatzeko.

Sag hagaxka sistema bat derrigorrezkoa da purlin > 4 m-ko tarteetarako.

2. Teilatu-hegalak (teilatuaren espezifikoak)

C-atal txikietatik edo altzairu angeluetatik moztu; lodiera purlinarekin bat dator edo 1,8 mm-koa da; mutur bat purlinarekin lotzen da eta bestea altzairuzko habearekin, purlin iraultzea saihesteko.

3. Konexio-osagaiak

Purlin cleats: 3,0-5,0 mm-ko altzairu galbanizatu beroko plaka; Lotzeko torlojuak: M12 edo M14 beroan galbanizatutako torlojuak.

V. Hotzean ijetzitako C ataleko altzairuzko purlinetarako hautaketa eta aplikazio erreferentzia

1. Biltegi txikiak (span ≤ 9m, zutabeen tarte estua): Teilatua C140×50×2.0; C100×50×2.0 horma

2. Fabrikako eraikin estandarrak (12-24 m-ko tartea, zutabeen tartea 6-7 m gutxi gorabehera): C160/C180 teilatua (horma-lodiera 2,0-2,2 mm); Sag hagaxka eta brida giltza multzo osoz hornitua

3. Kostaldeko haize handiko eremuak: Purlin lodiagoak (hormaren lodiera 2,2-2,5 mm); sag hagaxkak tarte hurbilagoetan instalatuta

4. Fabrika handiko eraikinak (zutabeen tartea > 7m): Teilatua C200, C220, C250, C280, C300 (hormaren lodiera 2,0–3,0 mm); Sag hagaxka eta brida giltza multzo osoz hornitua
