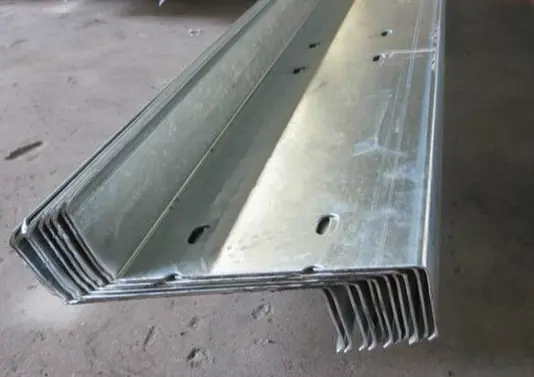

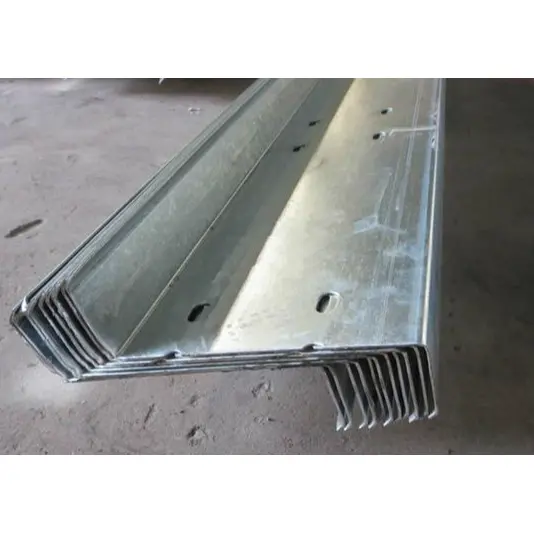

Hotz Ijetzitako Z Ataleko Altzairuzko Purlins

HAISHENG-en Hotz Ijetzitako Z Sekzioko altzairuzko purlinak horma mehe eta karga jasaten duten profilak dira, altzairuzko egitura maldadun estalkietarako bereziki diseinatuak. Ohiko C-sekzioko purlinak ez bezala, haien brida-egitura inklinatuak muturreko gainjartzea ahalbidetzen du karga-habe etengabea osatzeko, teilatuaren karga-ahalmena nabarmen handituz, altzairuaren kontsumoa murrizten duen bitartean. Altzairuzko egitura-hornitzaile bakarreko hornitzaile gisa, Z ataleko profilak baino gehiago eskaintzen ditugu; purlin soluzio integralak eskaintzen ditugu, hala nola, fabrikako zabalera, tokiko haize-kargak eta kostaldeko gatz-ihindura inguruneak. Dena kudeatzen dugu lehengaien galbanizazioaren kalitatetik eta lineako puntzonatzetik euskarri osagarri guztien bidalketaraino, eta horrela, profilak eta osagarriak bereizita hornitzean sortzen diren ingeniaritza-arazo arruntak konpontzen ditugu (adibidez, dimentsio-desegokiak, korrosioaren aurkako estandar koherenteak eta egitura-desegokitasuna guneko muntaian).

Produktuaren definizioa eta aplikazio-esparrua

1. Materiala eta Prozesua:

Hotz ijetzitako Z ataleko altzairuzko purlin hauek Q235B beroan galbanizatutako altzairuzko zerrendatik fabrikatzen dira, hotzeko konformazio-lerro guztiz automatizatu baten bidez, erroiluen konformazio jarraiturako, eta horma mehe eta arineko altzairuzko profil estandarra lortzen dute Z-formako zeharkako sekzioarekin.

2. Aplikazio nagusia:

Teilatu-habe nagusien gainean instalatuta, teilatuaren profilatutako altzairu xaflaren eta isolamendu-geruzen karga osoa onartzen dute, karga horiek altzairuzko egitura nagusira transferituz. Asko erabiltzen dira atariko marko fabrikako eraikinetan eta espazio luzeko markoen teilatuetan.

3. Egituraren ezaugarri nagusiak:

Kontrako noranzkoetan inklinatzen duten bridekin diseinatuta, muturrak zuzenean gainjar daitezke (eskalonatu) luzera zabaltzeko, luzera anitzeko habe sistema jarraitua sortuz; honek tolestura-erresistentzia orokorra eskaintzen du C-sekzioko purlinekin alderatuta.

4. Erabilera-murrizketak:

Malda-brida-konfigurazioak ez dira egokiak kanpoko horma-panelak bertikalean muntatzeko; C-atalak dira karga-hormetako gurdietarako aukera estandarrak, eta Z-atalak oso gutxitan erabiltzen dira hormetarako.

5. Oinarrizko materiala Korrosioaren Babeserako Araua:

Beroan galvanizazioa prozesu estandarra da; estalduraren lodiera ≥80μm izan behar da barnealdeko industria gune estandarretan eta ≥120μm kostaldeko edo kimikoki korrosiboak diren eremuetarako.

Hornikuntza paketeen konfigurazioa osatu

1 Z-atalaren zehaztapen nagusiak

Atalaren izendapen estandarra: Altuera × Brida × Ezpaina (H × B × C)

Stock eredu estandarrak: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20

Horma-lodiera arrunta: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; 3,0 mm-ko bertsio astunak eskuragarri daude proiektu pertsonalizatuetarako.

2 Alboko Egonkortasun Osagaiak

1). Sag hagaxkak: beroan galbanizatutako altzairu biribila (Φ10, Φ12); Mota zuzen eta diagonaletan eskuragarri dago Z-atalen alboko desplazamendua murrizteko eta haize-karga handietan bihurritzea edo ezegonkortasuna saihesteko.

2). Struts: Beroan galbanizatutako hodi soldatutako mahukak (Φ32×2.0); diagonal sag hagaxken trantsizio puntuetan instalatu euskarria zurruna emateko, hagaxkak kargapean deformatzen ez direla ziurtatuz.

3). Teilatuko brida giltza: angelu txikiko altzairua edo C-atalaren osagai txikiak; mutur batean Z sekzioko purlinarekin finkatuta eta bestean teilatuko altzairuzko habeari soldatuta. Hauek haizearen xurgapen indartsuak eragindako purlin iraultzeari aurre egiten diote; teilatu osoa instalatzea derrigorrezkoa da 18 metrotik gorako tartea duten industria-eraikinetan.

3 Egiturazko Konexio Osagarri Espezializatuak

1). Purlin Cleats: Beroan galbanizatutako altzairuzko plakak (3,0 mm-5,0 mm-ko lodiera) teilatu-habe nagusiaren goiko gainazalean aldez aurretik soldatuta; Z ataleko purlinak ainguratzeko oinarri gisa balio dute.

2). Splicing Torlojuak: M12 edo M14 beroan galbanizatutako erresistentzia handiko torlojuak, purlinen muturrak gainjarritakoak finkatzeko erabiltzen dira.

4 Goiko Teilatuaren Itxituraren Material bateragarriak

Hotz ijetzitako Z Section Steel Purlins-en goiko gainazala bateragarria da 470/475 zutik josturako estalki-panelekin eta profil kolorez estalitako altzairu-xafla estandarrekin. Gainera, isolamendu termikoa, PE mintz transpiragarriak eta gailur-kostira barne hartzen dituen teilatuaren itxitura-sistema oso bat onartzen du.

Purlin konfigurazio eskema estandarizatuak eszenatokiaren arabera

1 fabrikako eraikin estandarrak zabalera ertainekoak (15 metro baino gutxiagokoak)

Z160×50×20 eredua erabiltzen du 2,0 mm-ko hormaren lodiera duena; estandar-banatuta dauden sag hagaxkak eta belauneko tirante lokalizatuak teilatuaren erdialdean soilik ditu; Barnealdean, prozesatzeko biltegi arruntetarako egokia, haize-higadura nabarmenik gabe.

Zabalera handiko 2 altzairu-egituraren fabrika-eraikin (18 m-30 m)

Z180 eta Z200 modeloak erabiltzen ditu 2,0 mm-2,2 mm-ko horma-lodiera dutenak; Sag hagaxka zuzen eta diagonalen diseinu osoa du luzera osoan eta belauneko giltza tarte osoan zehar, teilatuaren auto-pisuari eta haizearen presio gogorrari aurre egiteko.

Kostaldeko 3 haize-eremu eta zabalgune handiko marko-teilatu

Z-atal lodiko profilak (2,2 mm-2,5 mm) erabiltzen ditu sag-hastaken tartea hurbilagoarekin eta belaunen giltza teilatu osoan instalatuta; galvanizatzeko geruzaren lodiera 120μm-ra igotzen da itsas gatzaren korrosioari eta haize boladari aurre egiteko.

Z-Section Steel vs C-Section Steel

1. Zeharkako egitura-desberdintasunak:

Hotz Ijetzitako Z Sekzioko altzairuzko purlinek brida inklinatuak dituzte, muturrak gainjartzea eta habe-egitura jarraitua osatzea ahalbidetuz; C-sekzioko altzairuzko purlin-ek brida lauak dituzte, ipurdi-juntura soilik egin daitezkeenak, eta ondorioz, euskarri soilaren egiturazko portaera dute.

2. Aplikazio-eszenatokiak:

Z ataleko altzairua egokia da isurialdeko teilatuetarako eta luzerako aplikazioetarako; C-sekzioko altzairua 12 metro edo gutxiagoko zabalera duten fabrikako hormetarako eta teilatuetarako erabiltzen da normalean.

3. Egitura errendimendua:

Zeharkako dimentsio berdinekin, Z-sekzioko altzairuak erdialdeko toleste-momentu baxuagoak izaten ditu, tarte bakarreko teilatuaren distantzia handiagoak ahalbidetuz.

Oinarrizko bost abantaila praktikoak

1. Isurizko teilatuetarako egitura-egokitasuna:

Brida inklinatuak modu naturalean lerrokatzen dira teilatuaren maldarekin, purlinaren goiko azalera teilatuaren panelarekiko paralelo mantenduz; honek karga bertikala eta uniformea ​​bermatzen du eta karga eszentrikoa ezabatzen du.

2. Gainjartze-instalazio eraginkorra:

Profilaren bi muturretako bridak zuzenean gainjar daitezke luzera luzatzeko juntura-plaka gehigarririk gabe; torloju sinpleak luzapena osatzen du, teilatua eraikitzeko denbora nabarmen murriztuz.

3. Alboko Egonkortasun Superior:

Sekzioak alboko zurruntasun orokorra eta alboko presioarekiko eta bihurdura-deformazioarekiko erresistentzia handia eskaintzen du, teilatua egonkor mantentzen dela bermatuz haize handietan.

4. Arina eta materiala aurreztea:

Teilatuaren zabalera eta karga-eskakizun berberetarako, Z sekzioko altzairuak sekzio txikiagoak edo horma meheagoak ahalbidetzen ditu, azalera-unitate bakoitzeko erabiltzen den altzairu kopurua murrizten du eta altzairu-esparru nagusiaren karga murriztuz.

5. Aurrefabrikatutako muntaketa erosoa:

Lotzeko torloju-zuloak aurrez zulatzen dira fabrikan; tokiko instalazioak torlojuak sartzea eta estutzea besterik ez du behar —lekuan zulatzeko beharra ezabatuz—, konexio seguruak eta eraikuntza-hondakin minimoak sortzen dira.

Gako desberdintzaileak eta produktu lehiakideak

1. Beam etengabeko portaera: material-aurreztea tarte luzeetarako

Gainjartzen direnean, hotzean ijetzitako Z Sekzioko altzairuzko purlinek zabalera anitzeko habe jarraitua osatzen dute, erdialdeko toleste-momentuak eraginkortasunez murrizten dituztenak. Karga eta tarte baldintza berdinetan, profilaren zehaztapen txikiagoak erabil daitezke C sekzioko altzairuarekin alderatuta, altzairuaren kontratazio kostu orokorrak murriztuz. Aitzitik, C-sekzioko altzairuak normalean tramo sinpleko konexioetan oinarritzen da; luzerako aplikazioek ebakidura handiagoak behar dituzte, eta ondorioz, materialaren kontsumo handiagoa da.

2 Sekziozko Tolestura Erresistentzia Superior

Altuera eta hormaren lodiera berdina izanik, Z sekzioak inertzia-momentu handiagoa eskaintzen du bere ardatz sendoan C sekzioko altzairuarekin alderatuta. Karga-jasapen bertikaleko ahalmen handiagoa eta elur gogor eta haize bortitzen aurrean erresistentzia ematen du, kostaldeko proiektuetarako eta espazio zabaleko marko egituretarako hobetsitako aukera bihurtuz.

3 Malda handiko teilatuetarako ezin hobeto egokia

Brida inklinatuaren egitura modu naturalean bateragarria da maldadun teilatuekin, euskarri egonkorra bermatuz, maiz C-ataletan aurkitu ohi diren alde bakarreko eta euskarririk gabeko kargaren arriskurik gabe; C-sekzioen brida lauek karga-eszentrikotasuna eragin dezakete malda handietan, denboran zehar desbideratzea eta deformazioa eraginez.

4 Kostu Abantaila Orokorrak esanguratsuak

Zabalgune handiko teilatuetarako Z sekzioko altzairua erabiltzeak profilaren zehaztapenak eta altzairuaren guztizko kontsumoa murriztea ahalbidetzen du. Bere buruaren pisua beroan ijetzitako kanal altzairu tradizionalarena baino askoz txikiagoa da; Kanal-altzairuaren gehiegizko pisuak materialen kostuak igotzeaz gain, habe nagusien eta zimenduen eraikuntzaren kostua ere areagotzen du, horregatik bero-ijetzitako kanal altzairua neurri handi batean kendu egin da altzairu arineko industria-eraikin modernoetan teilatuaren purlinetarako.

5 Abantaila bikoitzak: Korrosioarekiko Erresistentzia eta Luzeko Eraikuntza

Beroko galvanizazio prozesu integratuaren bidez fabrikatua, korrosioaren aurkako estandar bikoitzak betetzen ditu (80 μm barnealdeko eremuetarako, 120 μm kostaldeko eskualdeetarako), epe luzerako kanpo erabileran herdoilarekiko erresistentzia bermatuz. Teilatu-tarte luzeetarako, atalak zuzenean lapa daitezke luzera luzatzeko juntura segmentatu gabe, eta ondorioz, instalazio-abiadura orokorra askoz azkarragoa da C-ataletarako behar den ipurdi-junturarekin alderatuta.

6 Laburpena Produktu lehiakideekin alderatzea

1). C-sekzioko purlins: erabili ipurdi-junturaren egitura soil-soilik; fabrikako horma-sistemetarako eta hedadura txikiko estalkietarako egokia (15 metrotik beherakoa).

2). Beroan ijetzitako kanal altzairua: pisu handia eta kostu handia; oso gutxitan erabiltzen da argi-altzairuzko inguratzaile-sistemetan.

3). Z-ataleko purlins: karga-jasadura etengabea eta makurtzeko erresistentzia bikaina eskaintzen dute; malda handiko eta zabalgune handiko estalkietarako bereziki diseinatua.

Fabrika Hotzean Konformazio Ekoizpen Prozesu Normalizatua

1 Sarrerako lehengaien ikuskapena

Hotz Ijetzitako Z Sekzio altzairuzko purlinetarako lehengaia Q235B beroan galbanizatutako altzairu zerrenda da. Sorte bakoitza iristean zerrendaren lodiera eta galbanizazio geruzaren lodiera egiaztatzen da; zink-estaldurak gutxienez 80μm-koa izan behar du barnealdeko aplikazioetarako eta 120μm-koa kostaldeko aplikazioetarako. Gainazala estali gabeko orbanak, zuritzeak, bihurgune gogorrak edo marradurak bezalako akatsak ikuskatzen dira; bat ez datozen materialak berehala jartzen dira berrogeialdian eta ekoizpenetik kanpo geratzen dira. Ekoizpeneko horma-lodiera estandarrak 1,8 mm, 2,0 mm, 2,2 mm eta 2,5 mm dira.

2 Desbobinatzea, berdintzea eta elikatzea

Altzairuzko bobinak kargatzeko erretilura igotzen dira eta desbobinagailuak tira askatzen du. Berdinketa-ekipoak bobina-esfortzua kentzen du, eta unitateak alde biko zuzenketa fotoelektrikoko sistema batekin hornituta dagoen bitartean, elikadura desegokitzea saihesteko eta zeharkako dimentsio uniformeak bermatzeko.

3 Hotzeko konformazio jarraitua (nukleo prozesua)

Konformazio-arrabolen multzo anitzek altzairu-zerrenda progresiboki okertzen dute, eta Z forma —brida inklinatuak eta barrualdera kizkurtutako ezpainak ditu— pasa bakarrean biribilduz. Prozesuak Z140-tik Z300-ra bitarteko gama estandar osoa ekoizteko aukera ematen du; erreminta finkoek dimentsio-perdoia kontrolagarriak bermatzen dituzte.

4 Servo-gidatutako zerra hegalaria, doitasunez ebakitzeko

Materiala zehatz-mehatz linean mozten da bezeroaren proiektuak eskatzen dituen luzeretara. Zerra hegalari hidraulikoak ebaketa garbia eta leuna sortzen du, birrinketa edo gehiegizko errebak eragindako zeharkako deformazioa saihestuz.

5 Bukaerako Itzuliaren zulaketa

Bolt zuloak profilaren bi muturretan zulatzen dira tokian gainjartzea eta torlojudun konexioak errazteko. Zuloen tarte estandarizatuak instalazioan zehar zulaketa gehigarrien beharra ezabatzen du.

6 Azken Produktuen Ikuskapena

1). Sekzioaren altuera, brida zabalera, ezpainen neurriak eta hormaren lodieraren benetako neurketa, eskaeraren zehaztapenekin bat datozen egiaztatzeko;

2). Akatsen ikuskapena, hala nola alboko makurdura, bihurritzea edo estaldura galbanizatua kaltetzea; akastunak diren produktuak birlantzeko konpontzen dira.

7 Sortaketa eta ontziratzea antolatua

Eredu, hormaren lodiera eta luzera berdineko Z-purlinak elkarrekin bilduta daude. Behealdean egurrezko paletak jartzen dira babesteko, eta identifikazio-etiketak jartzen dira, eredua, hormaren lodiera, banakako luzera, bidalketa kopurua eta dagokion proiektuaren izena zehaztuz.

8 Osagai laguntzaileen aldibereko prozesamendua eta ontziratzea

Osagai osagarrien multzo osoak aldi berean prozesatzen dira: tiranteak Φ10/Φ12 altzairu biribila ebakiz, bi muturrak hariz ijetziz eta beroan galbanizazioa aplikatuz fabrikatzen dira; struts Φ32 × 2.0 soldatutako tutua ebakiz eta prozesatuaz egiten dira; eta teilatu-hegalak eta purlin cleats tolestu bidez sortzen dira. Osagai guztiak galbanizatu egiten dira, sailkatu eta kutxatu egiten dira, eta Z-purlinen lote berean bidaltzen dira.

9 Inguruko Instalazio Prozedura Normalizatuak

1). Soldadu eta lotu beroan galbanizatutako purlinak teilatuko altzairuzko habeen goiko gainazalean;

2). Gainjarri Z-purlinen muturrak mailakatu antolaketa batean, sartu eta estutu M12/M14 torlojuak karga-harreman etengabeko habe bat osatzeko;

3). Instalatu tirante zuzenak eta diagonalak, mahuka-zutenak erabiliz alboko egonkortasuna indartzeko; instalatu teilatu-hegalak zabalera luzeko teilatuaren ataletan zehar.

Funtsezko Errendimenduaren Zehaztapenak

1 Lehengaien zehaztapenak

1). Materialaren kalifikazioa: Q235B beroan galbanizatutako altzairu zerrenda

2). Galvanizazio estandarra: ≥80μm barnealdeko eremu estandaretarako; ≥120μm kostaldeko eskualdeetarako eta industria kimikoetarako

3). Horma-lodiera estandarrak: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; 3,0 mm-ko pisu handiko bertsioa eskuragarri dago eskaeran

4). Propietate mekanikoak: Etekin-indarra ≥235 MPa; trakzio-erresistentzia 375 MPa–500 MPa

2 Zeharkako Zehaztapenen sorta osoa (H × B × C)

Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20

Erabilera-oharra: Z-ataleko altzairuzko produktuak karga-soilik teilatuaren aplikazioetarako gomendatzen dira; ez da gomendagarria hormako purlin gisa erabiltzea. 3 Modelo nagusien unitate teorikoen pisuaren erreferentzia (kg/m)

- Z160×50×20: 2,0mm ≈ 4,58kg/m; 2,2 mm ≈ 5,03 kg/m

- Z180×60×20: 2,0mm ≈ 5,21kg/m; 2,2 mm ≈ 5,72 kg/m

4 Osagarri-multzo osoen zehaztapen teknikoak

1. Sag hagaxkak: Φ10, Φ12 Q235 beroan galbanizatutako altzairu biribila; muturretan ijetzitako hariak dituzte;

2. Strut mahukak: Φ32 × 2.0 josturarik gabeko altzairuzko hodia;

3. Eateko giltza (belauneko giltza): 1,8 mm-2,0 mm-ko C-atal txikiko altzairua edo angelu-altzairua; haize handiko teilatuetarako ezinbesteko osagaiak;

4. Konexio osagarriak: 3,0-5,0 mm-ko lodiera duten purlin-oihalak altzairu galbanizatuzko plakaz egindakoak; finkatzeko torlojuak M12/M14 beroan galvanizatutako erresistentzia handiko torlojuak dira.

5 Hautaketa-irizpideak aplikazio-eszenatokiaren arabera

1. Hedadura txiki eta ertaineko teilatuak (span ≤ 15 m): Z160 × 50 × 20, hormaren lodiera 2,0 mm;

2. Lantegi zabaleko eraikinak (18-30 m): Z180 edo Z200 modeloak, horma-lodiera 2,0-2,2 mm; sag hagaxkak tarte osoan instalatuta; teilatuan zehar etengabe instalatutako teilatu-hegalak;

3. Haize handiak eta ingurune korrosiboak dituzten kostaldeko eremuak: 2,2-2,5 mm-ko profil lodiagoak hautatu; murriztea sag hagaxka instalazioaren tartea; handitu galvanizatzeko geruzaren lodiera 120μm-ra.

6 Egitura-ezaugarri nagusiak

Maldadun bridenek muturreko gainjartzea ahalbidetzen dute, habe etengabeko egitura-sistema sortuz; zeharkako dimentsio berberetarako, Hotz Ijetzitako Z Sekzioko altzairuzko purlinek tolestura-erresistentzia handiagoa eskaintzen dute C-atalaren altzairuarekin alderatuta, zabalgune handiko eta malda handiko altzairu-egiturako estalki-proiektu guztietarako egokiak izanik.

Ohiko galderak

1. G: Nola bereizi eta aukeratu behar dut Z-atalaren altzairua eta C-atalaren altzairua?

A: Erabili C-sekzioko altzairua zabalera laburreko estalkietarako (15 metrotik beherako) eta karga-jasaten duten fabrikako kanpoko hormetarako; lehentasuna eman Z sekzioko altzairuak isurialdeko teilatuetarako, zabalgune handiko fabrika-eraikinetarako (18 m baino gehiagokoak) eta kostaldeko gune haizetsuetan marko espazioko teilatuetarako.

2. G: Nola bermatzen da korrosioaren babesa kostaldeko proiektuetan Z sekzioko altzairuarentzat?

A: Kostaldeko eskualdeetarako eskaerak 120μm-ko lodiera beroan galbanizatutako altzairu zerrenda erabiliz fabrikatzen dira; osagai osagarri guztiek —hala nola sag hagaxkak, purlinak eta teilatu-hegalak— galbanizazio prozesu astun bera jasaten dute, egitura-atal nagusien aurretik herdoildu ez daitezen.

3. G: Luzera pertsonalizatuko ebaketa eskaintzen al duzu eta bidaltzeko osagarrien multzo osoa eskaintzen al duzu?

A: zehaztutako edozein luzera moztea onartzen dugu. Osagarri-multzo osoa (sag hagaxkak, strutsak, teilatu-hegalak, purlin cleats eta konektatzeko torlojuak barne) fabrikako tarte zehatzekin eta haize-karga-baldintzekin bat egin daiteke eta edukiontzi bakarrean batera bidal daitezke.

4. G: Z-atal altzairua zuzenean erabil al daiteke hormako purlin gisa?

A: Ez da gomendagarria; brida inklinatuek horma-panel bertikalak alboan muntatzea zaila egiten dute. C sekzioko altzairua da karga-hormako purlinetarako aukera estandarra.
