Eraikinetarako altzairuzko zoru itxitako estalkiak

Hirugarren belaunaldiko profilatutako altzairuzko estalki produktu gisa, Eraikinetarako Altzairuzko Solairu Itxien Panelek barrunbe-egitura guztiz itxia erabiltzen dute ebakidura-nerbio integratuekin. Zoru-lauzaren beheko trakzio-indartze-barrak guztiz ordezka ditzakete, hiru abantaila nagusi eskaintzen dituzten bitartean: enkofratu zabalaren beharra ezabatzea, behealdetik kalterik gabeko esekidura ahalbidetzea eta berezko suaren erresistentzia handia ematea. HAISHENG-ek pakete integrala eskaintzen du (panelak, amaierako txapelak, esekidurako hardwarea eta elkarri lotzeko tresnak barne) eraginkortasunez konpontzen dituen eraikuntza-arazo arruntak, hala nola zatikako kontratazioaren osagai-desegokitzapenak, guneko soldadura ez-eraginkorra, sabaia instalatzean galbanizatutako estalduraren kalteak eta epe luzeko lauzak herdoiltzea edo pitzatzea.

Produktuaren definizioa

1. Eraikinetarako altzairuzko zoru itxitako panelak (Kodea: YXB):

Hirugarren belaunaldiko profil iraunkorreko altzairuzko estalkiak erresistentzia handiko altzairu galbanizatuko zerrendaz egina, hotzeko konformazioaren bidez. Guztiz itxitako saiheskiak eta ebakidura-erresistenteak aurrez eratutako saihetsak ditu. Eraikuntzan zehar, enkofratu iraunkor gisa balio du tokian tokiko hormigoirako; zerbitzu-fasean, altzairua guztiz txertatuta dago hormigoian, xaflaren beheko aldean lehen mailako trakzio-indargarri gisa jarduteko, altzairu-hormigoizko karga-egitura konposatu bat sortuz. Diseinu hau saihets ireki edo erdi-ireki (irekidura estua) saihets egituretatik desberdina da.

2. Eredua izendatzeko hitzarmena:

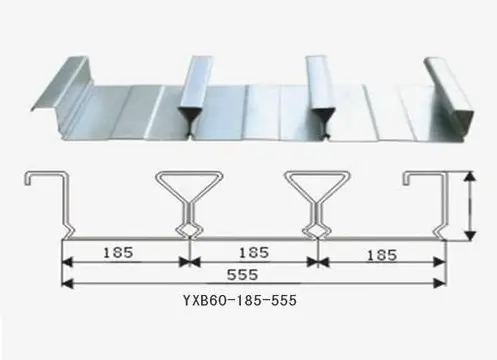

YXB - Saihetsaren altuera - Saihetsaren altuera - Zabalera eraginkorra (mm)

Eredu estandar nagusiak:

YXB65-170-510, YXB65-185-555, YXB66-240-720 (merkatuko hiru profil nagusi)

3. Oinarrizko materialaren zehaztapenak

1) Oinarrizko xafla: S350GD/S420GD+Z erresistentzia handiko altzairu galbanizatua; etekin-indarra ≥350 MPa; lodiera estandarrak: 0,75/0,8/1,0/1,2 mm (saihets itxiko profilek gutxitan gainditzen dute 1,2 mm).

2) Estaldura galvanizatua: Z120 g/m² barrualdeko eremuetarako; Z275 g/m² kostaldeko eskualde hezeetarako; oinarrizko materialaren estandarra: GB/T 2518.

3) Egiturazko Ezaugarriak: Beheko guztiz laua eta itxia; saihets-barrunbe itxiak; ebakidura-erresistenteak gainazalean elkarlokatzea; hormigoiak saihets-gorputza guztiz kapsulatzen du; lotura- eta ebakidura-erresistentzia saihets irekiko profilak baino askoz handiagoak dira.

4. Aplikazio-eszenatokiak

Bulego-eraikin altuak, konplexu komertzialak, ospitaleak, datu-zentroak, karga astuneko ekipamendu-plataformak eta sabai-proiektuak erabilgarritasun-hoditeria trinkoak dituztenak.

5. Oinarrizko materiala hautatzea eta kalifikazioa

Panelen lodieraren hautaketari buruzko oharrak: profil itxiko estalkiak egitura zurruntasun handia eskaintzen du; 1,2 mm-tik gorako lodiera oso gutxitan erabiltzen da lekuan. 0,75/0,8 mm-ko panelak karga baxua edo sabai trinkoko esekidurak dituzten guneetarako erabiltzen dira; 1,0/1,2 mm-ko panelak altuera handiko proiektuetarako estandarrak dira; panel lodiagoak eskaera pertsonalizatuaren bidez soilik eskuragarri daude (10 laneguneko epea).

6. Galbanizatutako estaldura-soluzioak, ingurumen-baldintzekin bat datozenak

- Barne-ingurune lehorrak: Z120g/m²-ko alde biko galbanizazioa beroan; diseinuaren zerbitzu-bizitza 28 urtekoa.

- Kostaldeko (gatz-spray) edo lurpeko espazio hezeak: Z275g/m²-ko alde biko galbanizazioa; kloruro ioiaren korrosioarekiko erresistentea.

- Korrosibo kimiko arrastoak dituzten inguruneak: AZ150 Al-Zn aleazioz estalitako oinarrizko materiala; azido eta alkalien erresistentzia handiagoa bero-galvanizazio estandarrarekin alderatuta.

7. Dimentsio geometrikoen tolerantzia-taula profil nagusietarako

Laguntza Sistema Integratu Integratua

3.1 Fabrikak hornitutako osagarri estandarrak

1. Profil itxiko estalkietarako muturreko kapa espezializatuak: habe-muturreko tapoiak eta alboko ertzeko tapoiak barne hartzen ditu; 65mm-ko altuera finkoa; zink estalduraren zehaztapenak estalkiko panelekin bat datoz zehazki. Habearen/lauzen muturretan instalatzea aukerakoa da ≤2,8 m-ko tarte argietarako, lan-kostuak murrizteko (salbuespen hau ez da aplikatzen profil irekiko estalkietan).

2. Ertz mozteko osagai pertsonalizatuak: L motako eta Z motako ertz galbanizatuzko mozketak (0,6-0,75 mm-ko lodiera); kota aldaketetarako, lauzaren irtenguneetarako eta ekipoen baoen inguruko ertzak egiteko egokia.

3. Joint zigilatzeko materialak: zelula itxiko aparra zigilatzeko zerrendak; alboko elkarlotura-junturetan sartuta, hormigoizko minda-ihesak saihesteko.

3.2 In situ Egitura-Konexio Osagarriak

1. Ebakidura-konektoreak: ML15 buru zilindrikoko zutoinekin, zeramikazko ferrulekin; Φ16 0,75-0,8 mm-ko paneletarako; Φ19 1,0-1,2 mm-ko paneletarako. Profil itxiko estalkien zutabeen tartea % 15 handitu daiteke; altzairuaren kontsumoa profil irekiko estalkiena baino txikiagoa da.

2. Panelak elkarlokatzea/finkatzea: ST6.3 brida auto-zulagailu torlojuak + bizkarreko itxitako aliketak profesionalak; jostura mekanikoa erabiltzen da puntuko soldaduraren ordez panelen gainazaleko estaldura galbanizatua babesteko.

3. Esekidura suntsitzaileak ez diren osagarriak: Uso-buztan-beila-zintzilikarioak; ez da zulaketarik edo soldadurarik behar: zuzenean panelaren beheko zirrikitu itxietan sartzen dira. Puntu bakarreko karga-gaitasuna ≥ 1,2 kN; Suaren aurkako aire-hodiekin bateragarria, tentsio baxuko kableen erretiluekin eta sabai esekiko markoekin.

3.3 Errefortzua eta koordinazio konkretua

Profil irekiko estalkiak ez bezala, geruza bikoitzeko errefortzua agintzen dutenek, profil itxiek beheko geruzako trakzio-indartze etengabearen beharra ezabatzen dute. Goiko geruza HRB400 pitzadurak kontrolatzeko errefortzua (makurtze-momentu negatiboetarako) eta baoen inguruan errefortzu erradiala soilik behar dira. Altzairuaren kontsumo orokorra % 25-% 40 murrizten da, eta armadura-diseinu guztiek CECS273 egiaztapen-eskakizunak betetzen dituzte.

3.4 Aldi baterako babesa eta korrosioaren babesa

1. Behin-behineko zuloa: Φ48 altzairuzko tutuetarako atrezzo; euskarrien arteko tartea 0,6-0,8 m handitzen da lodiera bereko profil irekiko estalkiekin alderatuta, zoru-plaka handietarako eremu osoko aldamioen beharra ezabatuz.

2. Abangoardiako babesa: Plasma mozteko kontsumigarriak + zink aberatsa den konponketa-pintura; Ebakitako ertz guztiak zink handiko pinturaz estali behar dira, ebakitako gainazaletan herdoila goiztiarra saihesteko.

Profil irekiko eta irekiera murriztuko (uso-buztan) zoruko estalkien bereizleak

4.1 Eraikinetarako altzairuzko zoru itxitako estalki-panelen abantaila nagusiak

1. Kostuen aurreztea tarte luzeen eta enkofratu gabeko eraikuntzaren bidez: kutxa itxurako barrunbe itxiak malgutasun zurruntasun handiagoa eskaintzen du. 1,0 mm-ko YXB65 panel batek euskarririk gabeko 3,4 m-ko tartea ahalbidetzen du (profil irekiko estalkien 2,5 m-ko mugarekin alderatuta), aldamioak alokatzeko eta muntatzeko eskulan-kostuak % 62 murriztuz 10.000 m²-ko zoru bakoitzeko.

2. Sabai esekiaren prozesu osoan kostuak aurreztea: behealdea guztiz laua da, nerbiorik irtengorik gabe, zementuzko morteroa berdintzeko beharra ezabatuz. Klip-on zintzilikario ez-suntsitzaileak estaldura galbanizatua kaltetzea eta ondorengo herdoiltzea ekiditen du, sabaiaren instalazio-egutegia % 20 laburtuz.

3. Berez suaren aurkako erresistentzia (ez da estaldurarik behar): saihetsak guztiz hormigoiz estalita daude; 110 mm-ko xaflaren lodiera estandarrak 1,5-2 orduko suaren erresistentzia maila lortzen du. Altuko proiektuek ez dute suaren aurkako estaldurarik behar, suteen segurtasuneko ikuskapen espezializatuekin lotutako kostuak ezabatuz.

4. Bibrazio- eta deformazio-egonkortasuna: zehar-ebaki itxiek bihurdura- eta haize-xurgapen-erresistentzia handiagoa eskaintzen dute trapezoide profil irekiekin alderatuta; Gela mekanikoen edo teilatu-lauzen iraupen luzeko bibrazioak ez du gainazaleko depresiorik edo altzairuzko delaminaziorik eragingo.

5. Lekuko isurketa eta material-galera txikia: Ihes-prebentzio bikoitza interblokeatzeko eta zigilatzeko zerrenda mekanikoen bidez hormigoizko galera-tasa <1% da, profil irekiko estalkiekin lotutako %8-%12ko galera-tasa baino askoz txikiagoa.

4.2 Eragozpenak eta tokian tokiko konponbideak

1. Lehen materialen unitate-kostu handiagoa: lodiera eta saihets-altuera bererako, lehengaiaren zabalera garatua handiagoa da, eta ondorioz, metro koadroko kostu handiagoa da profil irekiko estalkien aldean. Konponbidea: armadura-altzairuan, aldamioetan eta suaren aurkako estaldurak ezabatzean %8-%12 murrizten dira eraikuntza zibileko kostu totalak.

2. Zailtasuna irekidura handiak ebakitzeko: barne barrunbe itxiak irekigune handietan zuzenean gas moztea eragozten du. Erremedioa: ekipamenduetarako baoen fabrika-aurrefabrikazioa, hoditeria/hodietarako bao txikiak soilik in situ eginda.

3. Txokoen soldadura-eraginkortasun baxua: barrunbearen barruko lan-espazio mugatuak zurtoin bakoitza soldatzeko behar den denbora %12 handitzen du. Konponketa-neurriak: HAISHENG-ek aurretiazko diseinuaren marrazkiak eskaintzen ditu eta zutabeen kokapena optimizatzen du eraikuntzaren eraginkortasuna hobetzeko.

4.3 Hiru sorta motaren azken hautapenen konparazio taula

- Oholtza irekia: kostuen araberako proiektuak, sarbide-zerbitzuen bolumen handia, barneko solairuarteak ≤2,5 m-ko tarteak.

- Oholtza itxia: eraikin publiko altuak, datu-zentroak; ez du enkofratu behar; suaren aurkako eskakizun handiak; eremu handiko sabai eseki proiektuak.

- Koskatutako oholtza: kostu eta errendimendu orekatua; merkataritza gune txiki eta ertainak; hedadura ertaineko zoru komertzialak.

Fabrika osoko Mutur-Mutur Kalitate Kontrol Prozesua

5.1 Lehengaien egiaztapen bikoitza sarreran

- Dokumentazioa egiaztatzea: Eraikinetarako altzairuzko zoru itxietako estalki-panelen jatorrizko materiala egiaztatzea altzairutegiaren eta hirugarrenen zinkaren atxikimendu-probaren txostenen ziurtagiriak; altzairu birziklatu edo galbanizatutako bobinak errefusatzea.

- Lekuen egiaztapen fisikoak: 4 bobina bakoitzeko 1 ausazko laginketa lodieraren tolerantzia, banden kamber (kurbadura) eta estaldura-akatsak (puntu biluziak) egiaztatzeko; bobina osoak itzultzen dira betetzen ez badira.

- Elikadura-lerrokatzea: Lerrokatze automatiko fotoelektrikoa desbobinagailuak bandaren desbideratzea ≤1 mm-ra kontrolatzen du, eraketa eta elkarlokatzean okertzea saihestuz.

5.2 Gainazalaren aurretratamendua eta aurretiazko zulaketa prozesua

- Oholtza itxiko berariazko zizaila-giltzen zulaketa (oholtza irekiko ekoizpenean aurkitzen ez den prozesua): amarauneko eremuan zizaila-giltzen etengabeko zulaketa ±0,3 mm-ko tolerantzia-kontrolarekin, altzairu-hormigoizko lotura-eremua % 35 baino gehiago handituz; zulaketa egin ondoren presio handiko hautsa kentzeak zink-zepa zuloetatik garbitzen du, etorkizuneko hormigoi hutsuneak/delaminazioak saihesteko.

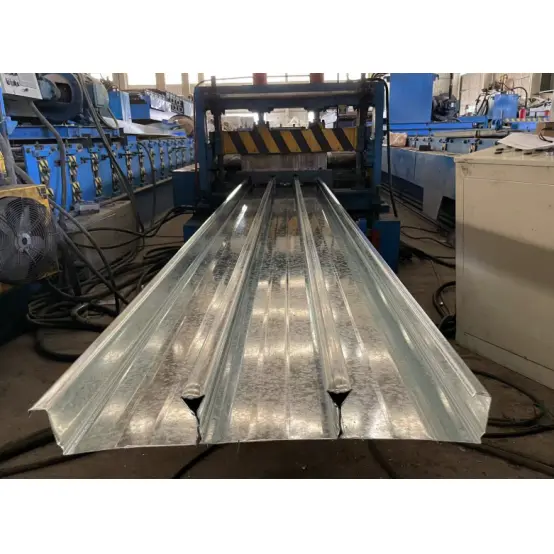

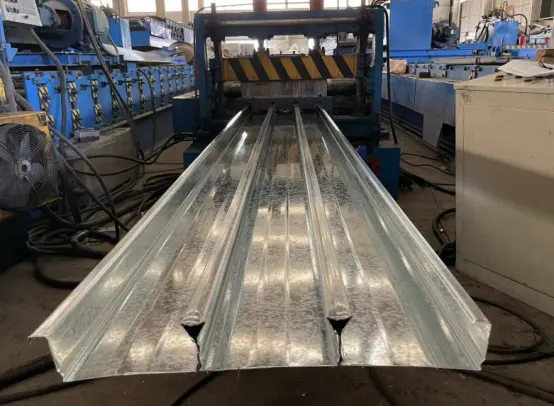

5.3 Hiru faseko hotzeko erroiluen arteko blokeoaren konformazio progresiboa

1. Aurrez tolestu (1-6 arrabol): Oinarrizko plaka berdindu, saihets-horma-angeluak aurretiaz osatu eta okertze-esfortzua ezabatzea.

2. Saihets-konformazioa (7-10 arrabol): saihets-altuera altxatzea diseinuaren zehaztapenetara eta elkarren arteko tolesturarako hobaria gordetzea.

3. Blokeo itxia (11-16 arrabolak): Bi-norabidezko roll-sakatzea barne-blokeatzeko josturarako; josturaren hutsunea ≤0,2 mm, etorkizuneko ur-ihesak edo pitzadurak saihestuz.

- Denbora errealean lineako CCD ikuskapen ikuskatzea: dimentsioko egiaztapen automatikoa 30 segundoz behin; betetzen ez diren panelak automatikoki baztertzen dira eta ondorengo faseetara joatea galarazten da.

5.4 Ebaketa, akabera eta Fabrikaren amaierako ikuskapena

- Zerra hegalariaren ebaketa: Servokontrolatutako luzera ebaketa; luzera-perdoia ≤±2mm 12m arteko paneletarako; zink-geruzaren zatirik ez ebaki ertzetan; ertz kizkurrik ez.

- Ebakitako korrosioaren babesa: eskuz kentzea eta, ondoren, zink aberatsa den ukipen-pintura aplikatzea ebakitako gainazaletan; derrigorrezko fabrika-prozesua saihets itxietarako estalkiak egiteko.

- Sei elementuko azken ikuskapena: dimentsio geometrikoak, josturaren itxura, estalduraren atxikimendua, malgutasunaren errendimendua, irristatzearen erresistentzia eta biltegiratzeko babesa; Malgutasun-probaren laginak ausaz hautatzen dira eta 5.000 m²-ko behin probak egiteko bidaltzen dira.

Parametro mekanikoak

6.1 YXB65-170-510 Atala Parametro mekanikoak

6.2 Onartu gabeko tartea eta karga-gaitasuna

YXB65 seriea: 0,8 mm = 2,6 ~ 3,0 m, 1,0 mm = 3,0 ~ 3,4 m, 1,2 mm = 3,4 ~ 3,8 m

YXB50 seriea: 0.8mm≤2.8m, 1.0mm≤3.2m

Onartutako karga uniformea ​​(L=3.0m): 9~11kN/㎡ (hormigoi hezea + eraikuntzako karga bizia)

6.3 Nukleoaren iraunkortasuna eta suaren parametroak

Interfazea irristatzearen erresistentzia: ≥18kN/m, epe luzerako erabileran delaminaziorik gabe

Suaren erresistentzia: 1,5 ~ 2,0 h suaren aurkako estaldurarik gabe

Zerbitzu-bizitza: 30 urte Z275 estaldurarako kostaldeko ingurune ez-corrosiboan

Ohiko galderak

Q1: Eraikinetarako altzairuzko zoru itxitako panelek guztiz ordezkatu al ditzakete beheko sendotze-barrak?

A: JG/T363 estandarra betetzen badute, S350GD oinarri-materialeko saihets itxiko panelak (65 mm-ko saihets-altuera) xaflarako trakzio-errefortzu primarioaren % 100 gisa kalkula daitezke, beheko sendotze-barra etengabeak erabat desagerrarazteko aukera emanez, marrazkiak onartzeko arazoak arriskuan jarri gabe. Sotoko teilatu-lauzek eta altxatzearekiko erresistenteak diren teilatu-lauzek soilik behar dute egitura-hondoko sendotze osagarriaren kopuru txiki bat; Barruko lauza estandarrak ez.

2.G.: Saihets itxiko panelen azpitik hodiak esekitzeak lauzaren egitura kaltetuko al du etorkizuneko mantentze-lanetan?

A: Ez. Uso-buztan klipak panelaren beheko zirrikitu itxietan blokeatzen dira zulorik egin gabe edo estaldura galbanizatua eta altzairuaren karga-sekzioa arriskuan jarri gabe; hodiak nahierara birkokatu edo kendu daitezke. 1,2 kN arteko puntu bakarreko esekidura-kargetarako betetzea mantentzen da; Muga hori gainditzen duten kargak esekidura-puntu gehigarriak behar dituzte lauza-armadurak baino.

3.G.: Nola lor daiteke epe luzerako korrosioaren babesa saihets itxietako panelen ertz moztuetarako kostaldeko eta hezetasun handiko inguruneetan?

A: Zink ugariko pinturaren hasierako geruza bat aplikatzen da fabrikan; Hotzeko zink-estalduraren bigarren geruza bat aplikatu behar da tokian bertan moztu ondoren (herdoilaren aurkako pintura arrunta debekatuta dago). Gainera, altzairuzko habeekin gainjartzen diren panelen muturrak korrosioaren aurka zigilatu behar dira, hezetasuna saihets-barrunbeetan sar ez dadin; zigilu hori altzairuzko egitura nagusiaren korrosioaren babesarekin batera ikus daiteke.

4.G.: Nola konpon daitezke soldadura hotzak zuloak soldatzeko espazio mugatua ikusita?

A: Saihets-aurre itxiek soldadura-pistolaren angelua mugatzen dute, eta ondorioz, % 3-5 inguruko fusio-tasa osatugabea da. Konponketa-neurriak: Zeramikazko zorro laburrak ordezkatu eta soldadura-korronte-parametroak doitu; soldadura hotzekin (fusio osoa) kendu eta berriro soldatu behar dira — debekatuta dago indartzeko adabaki soldadura egitea.

5.G.: Zein puntutan berdintzen dira profil itxiko estalkien eta profil irekiko estalkien kostuak?

E: Profil itxiko estalkiak kostu total txikiagoa eskaintzen du irizpide hauek betetzen dituzten proiektuetarako: tarte bakarra > 3 m, sabai esekiaren azalera > guztizkoaren % 70 eta suaren erresistentzia eskakizunak ≥ 1,5 ordu. Lehen materialaren unitatearen prezioa handiagoa den arren, aldamioetan, suaren aurkako estalduretan, sabaiaren berdinketarekin eta altzairu errefortzuan aurrezten direnez, kostu orokorra %8-%12ko murrizketa dakar; aitzitik, profil irekiko estalkiak kostu-eraginkortasun hobea eskaintzen du tarte txikiko solairuko aplikazioetarako.
