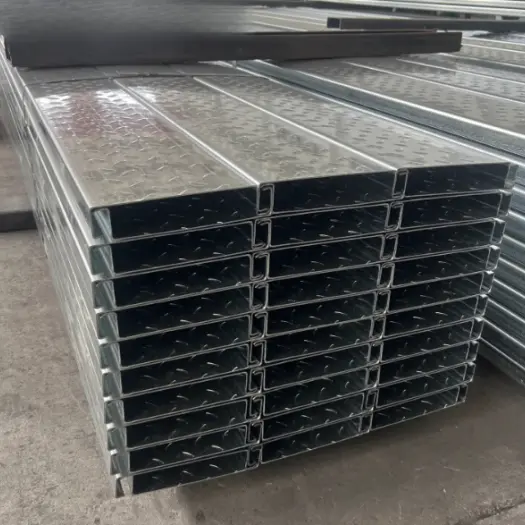

Aurrefabrikatuak ez isuri gabeko altzairu solairuko estalki panelak

Isuri gabeko altzairuzko solairu aurrefabrikatuak erresistentzia handiko galbanizatutako edo Al-Zn estalitako altzairuzko xaflaz fabrikatzen dira arrabol anitzeko arrabol hotzeko konformazioaren bidez. Ildaskatu edo kaxa motako zeharkako sekzio jarraituak dituzte eta egitura-zurruntasunean eta materialaren erresistentzian oinarritzen dira kargak eusteko eraikuntza- eta zerbitzu-faseetan, hormigoizko gain-geruza baten beharra ezabatuz. Ez dute isurketarik, enkofraturik, armadura lotu edo ontzerik behar, eta berehala erabiltzeko prest daude instalazioan.

Produktuen ikuspegi orokorra

I. Oinarrizko Definizioa

Isuri gabeko altzairuzko zoru-ohol-panel aurrefabrikatuak: karga-jasaten duten zoru-panel konposatuak dira, fabrikan osoki aurrefabrikatu eta in situ muntatzen diren metodo guztiz lehorra erabiliz. Ezabatzen dute tokian bertan enkofratu, armadura lotzeko, hormigoia isurtzeko eta ontzeko beharra. Sistemak zoru-egitura autosostengatzaile gisa funtzionatzen du, erresistentzia handiko profila duten altzairu xafletan eta barneko indartze-elementuetan oinarritzen da. Altzairuzko habe primario eta sekundarioen goiko briden gainean jarri eta finkatzen dira zuzenean; behin jarrita, akabera zoladura jarri eta zorua berehala martxan jarri ahal izango da, eraikuntza lanik hezerik gabe.

Bereizketa: ohiko profil irekiko edo profil itxiko solairuko estalkiek tokian tokiko hormigoia behar dute; aitzitik, altzairuzko oholtza mota honek ez du hormigoirik behar. Askotan erabiltzen da loft-ersotokietarako, fabrikako solairuetarako, biltegiratze-plataformetarako, eraikinen berritzeetarako eta altzairuzko egitura arineko zoruetarako.

Eredu estandar nagusiak: YX40-200, YX50-250, YX70-300 (profilaren altuera 40/50/70mm; zabalera eraginkorra 200/250/300mm). Oinarrizko materiala: Q355GD+Z beroan galbanizatutako altzairua; xaflaren lodiera: 1,8-4,0 mm.

II. Produktuen Sailkapena

1. Guztiz altzairuzko nukleo hutsa dagoen zoru-ohol-ohola: barrunbe hutsa eta barneko saihets zurrun bertikalak dituen profilatutako altzairu xafla bakarretik eratua; karga-euskarri osoa metalezko egiturak ematen du.

2. Altzairu-ogitarteko konposatua egonaldi-ohol-solairua: Fabrikan loturiko muntaia, goiko eta beheko altzairu galbanizatuzko xaflarekin, tartean nukleo arin batekin (zementu espumatua edo haitz artilea); soinu-isolamendu hobetua eta suaren aurkako erresistentzia eskaintzen du, baita pisu hila murriztu ere.

III. Osagarrien Sistema osoa

1. modulua: Lehen mailako karga-ohola

1. Karga-jasaten duen panela: S355GD altzairu galbanizatuz egindako erroilua; gainazaleko aukeren artean irristagaitzaren aurkako ehundurak daude; ertzek elkarlotura-junturak dituzte panelen artean erraz muntatzeko eta konektatzeko.

· Saihetsaren altuera: 40/50/70 mm (saihetsaren altuera handiagoak euskarririk gabeko tarte luzeagoak ahalbidetzen ditu).

· Panelen lodiera: Standard 1.8/2.0/2.5/3.0mm; 3,5/4,0 mm-ko plataforma astunetarako.

· Galbanizazioa: Z120g/m² barnealdeko eremuetarako; Z275g/m² kostaldeko eremuetarako (korrosioaren babeserako arauak).

2. Barneko saihets zurrunak (nukleo hutsezko modeloetan estandarra): material bereko altzairu galbanizatuz eratua; Fabrikan soldatutako (puntu-soldadura tartekatuak) panelaren barrunbean inertzia-momentua handitzeko, zoruaren desbideratzea murrizteko eta hormigoiaren konpresio-funtzioa ordezkatzeko.

2. modulua: Ertz eta akabera osagarri espezializatuak

1. Ertzak ixteko panelak (L formako ertz mozketak): zoruaren perimetroa hormen edo altzairuzko habeen kontra zigilatzeko eta barrunbeen mutur irekiak ixteko erabiltzen dira, hondakinak eror ez daitezen.

2. Barruko eta kanpoko izkin piezak: zoruaren izkinak eta baoen inguruan ertzak akabera egiteko.

3. Baoetarako sendotze-eraztunak: Errefortzu-plakak erabilgarritasun-sartzeetarako (hodiak/eroaleen zuloak) ebakiduran tentsio-pitzadurak saihesteko.

3. modulua: Osagarriak instalatzea eta finkatzea

1. Hand Beam konexio osagarriak

· Norberak zulatzeko/zulatzeko torlojuak: Φ5,5×25/32 mm-ko torlojuak galbanizatuak, zoruko panela H habe/I habe nagusietan finkatzeko;

· Zuloak/Spot-soldadura-konektoreak: karga astuneko baldintzetarako, arku-puntu bidezko soldadura erabiltzen da buru-zuloekin konbinatuta panela altzairuzko habeari zurrun ainguratzeko;

2. Panel Juntura Osagarriak

· Lap joint zigilatzailea: Eguraldiarekiko erresistentea den butilozko zigilatzailea hautsaren aurkako eta zarata murrizteko panelen mihi eta zirrikituetan aplikatzen da;

· Junturak sendotzeko zerrendak: Galbanizatutako zerrenda luzeak, luzera handiko zoruko paneletan juntak sendotzeko erabiltzen dira;

3. Esekidura-klip espezializatuak (zulagailurik gabe): Sartu itzazu zoruko estalkiaren azpiko saihets zirrikituetan; sabaiak, aire-hodiak eta zerbitzu-lerroak esekitzeko erabiltzen da.

4. modulua: zoruaren gainazaleko aukerak

Aplikazio-eszenatokiaren arabera hautatua: zuntz-zementuzko ohola, OSB (Oriented Strand Board), irristagaitzaren kontrako altzairuzko plaka, egurrezko zoru konposatua edo higadura erresistentea den zoru-estaldura.

IV. Euskarri Altzairuzko Egituraren Osagaiak

1. Habe nagusiak: H-habeak/I-habeak; Bigarren mailako habeak: C-atalak, H-habeak;

2. Herdoilaren aurkako tratamendua: herdoila kentzea eta ondoren epoxi zink aberatsa den primerarekin, sistema osoan korrosioaren babes koherentea bermatzeko.

Zeintzuk dira altzairuzko solairu aurrefabrikatu gabeko isuririk gabeko panelen abantaila nagusiak?

1. Eraikuntza lehorra:

Ez dago obra hezerik; 1.000 m² 1-3 egunetan bakarrik osa daitezke; hautsik gabekoa eta lasaia.

2. Arinak:

Gutxi gorabehera. 15-25 kg/m² (bertan igortzen diren xaflaren pisuaren bosten bat), habe eta zutabeen kargak nabarmen murrizten ditu.

3. Karga-gaitasuna:

2,0-10,0 kN/m²-ko karga uniformeki banatuta, bulegoetarako, biltegietarako eta ekipamendu-plataformetarako baldintzak betetzen ditu.

4. Iraunkorra eta korrosioarekiko erresistentea:

Beroan galvanizatua edo Al-Zn estalita; 50 urtetik gorako bizitza; Barruan zein kanpoan erabiltzeko egokia.

5. Desmuntagarriak eta birziklagarriak:

Torlojudun konexioek desmuntatzea eta lekualdatzea ahalbidetzen dute; %100 birziklagarria. 6. Sua eta Soinu Isolamendua: Panelak ez dira erregarriak eta soinu isolatzaileen barrunbeak dituzte; suaren aurkako estaldurak aplika daitezke suaren erresistentzia maila are gehiago hobetzeko.

Nabarmenak bereiztea

I. Eraikuntza-sistema Nabarmentzekoak: Eraikuntza guztiz lehorra, zero lan hezearekin; Lekuan egindako hormigoiarekiko konfiantza erabat kentzen du.

1. Ez isuri, ontzerik eta berehala erabiltzeko prest.

Profil itxiko edo truss-estiloko konposatu-oholak tokian bertan lotzea, hormigoia isurtzea eta 28 eguneko ontze-epea behar dira indar osoa lortzeko. Aitzitik, fabrika-aurrefabrikatutako nukleo hutsezko indartutako panel hauek tokian bertan jartzea, ertzak blokeatzea eta auto-zulaketa torlojua finkatzea besterik ez dute behar. Langileak estalkian ibil daitezke eta gainazaleko zoladura instalatu daiteke instalazioa amaitzen den egun berean. Solairu bakarreko eraikuntza-aldia %40-%60 murrizten da, eta lanak normaltasunez aurrera egin daitezke euri-sasoietan edo neguko tenperatura hotzetan, hormigoia botatzea bideragarria ez denean. 1.000 m²-ko zorua normalean 3 egun behar izaten ditu osatzeko, eta tokian tokian igortzeko metodo tradizionalek, berriz, 7-15 egun behar dituzte gutxienez.

2. Ez da enkofratu edo aldi baterako aldamioen euskarririk behar.

Panelen lodiera berdinerako, euskarririk gabeko tartearen gaitasuna gainditzen du zabalera meheko profil itxiko estalkiena. Aurrefabrikatutako, isuri gabeko altzairuzko zoru-panel hauek eremu osoko aldamioen eta aldi baterako babesteko material eta eskulanaren beharra ezabatzen dute. Lehendik dauden eraikinetan erdisotoak edo solairu osagarriak jartzeko aukera ematen dute, lurreko aldamioak altxatu gabe, eraikinak berritzeko abantaila nabarmenak eskainiz.

3. Zero obra-hondakin, hondakin-ur edo hauts in situ.

Erabat lehorra muntatzeak hormigoi-hondakinak, minda-hondarrak eta agregakin-hondakinak ezabatzen ditu. Sistema hau aproposa da amaitutako fabrika-eraikinei zoruak gehitzeko edo goi mailako akaberak dituzten ganbarak berritzeko, lehendik dagoen zorua kaltetzen edo kutsatzen ez duelako.

II. Egiturazko karga hila eta habe/zutabeen optimizazioa aipagarrienak

1. Zoruko karga hilaren murrizketa drastikoa.

Lekuan galdatutako profil itxiko lauza konposatuek normalean ≥3,2-3,8 kN/m² pisatzen dute (altzairuzko estalkia + 110-130 mm-ko hormigoia), eta altzairu hutsezko panel aurrefabrikatu hauek 1,4-2,2 kN/m² baino ez dute pisatzen. Honek zoruko karga hilaren % 40 baino gehiago murrizten du, eta sekzio txikiagoak ahalbidetzen ditu H habe primario eta sekundarioen eta C habeen. Ondorioz, zutabeen eta zimenduen altzairu-kontsumoa %8-%15 murrizten da, altzairu-egituraren kostu orokorra nabarmen murrizten delarik. 2. Luzerako gaitasun handiagoak bigarren mailako habeen beharra murrizten du. YX50/70 serieko lauzak lekuan igortzen ez diren (muntaia lehorrean) 3,2-4,0 m-ko tarte soilak onartzen dituzte zundaketarik gabe. Karga-baldintza berdinetan, haien hedadura-ahalmena % 15-25 % 15-25ean gainditzen du 0,8-1,2 mm. Sare handiko industria-instalazioetarako, horrek tarteko habe sekundarioak ezabatzea ahalbidetzen du, altzairu-egituraren diseinua optimizatuz eta kostuak murrizteaz gain.

III. Profilen diseinuaren eta MEP integrazioaren aipagarrienak

1. Behealde guztiz lauak sabaia berdintzeko geruzen beharra ezabatzen du. Lekuan igorritako profil itxiko lauzak ez bezala, sabaietarako nibeltzeko kanal gehigarriak behar dituzten saihets bistako saihetsak dituzte, xafla hauek azpialde guztiz laua eskaintzen dute. Aire-hodiak, kable erretiluak eta sua itzaltzeko hodiak zuzenean moztu daitezke korrosioaren aurkako estaldura galbanizatua zulatu edo kaltetu gabe, eta sabaiko material osagarrietan % 30 aurreztuko da.

2. Barne-kanal integratuak kableatu bitartean tokiko zirrikitu beharra ezabatzen du. Barrunbe hutsak eta itxiak (40/50/70 mm-ko saihets-altueran eskuragarri) elikadura- eta datu-lerroen bideratzea ezkutatuta ahalbidetzen du. Honek xaflan zirrikituak moztearekin eta armadura-barra nagusiak kaltetzearekin lotutako egitura-arriskuak saihesten dira. Guztiz zigilatutako juntura elkarriek hormigoiaren isuriak eta uraren isurketak saihesten dituzte, muturreko tapoien beharra ezabatuz grout galera geldiarazteko.

3. Fabrikan ijetzitako aukeran irristagaitzaren aurkako embossing-ek goiko gainazalean lauzak berehala lan egiteko plataforma seguru gisa balio dezake eraikuntzan, aldi baterako aldamio-oholen beharra ezabatuz eta material osagarrien kostuak aurreztuz.

IV. Bizitza-zikloko kostuetan aipagarri bereiziak

1. Bertako lan-kostuen murrizketa nabarmena. Sistemak zuntz-langileen, hormigoi-taldeen, bibrazio-taldeen eta ontze-taldeen beharra ezabatzen du; instalatzaileak baino ez dira behar, lan-kostuak % 50 baino gehiago murriztuz. Horrez gain, hormigoiaren kontratazio, ponpaketa eta hezetasun-sendotzearekin lotutako gastuak kentzen ditu.

2. Guztiz birzikla daitezkeen altzairuzko osagaiek etorkizuneko aldaketak eta desegitea errazten dute. Instalazioen funtzioa aldatzen bada edo mezzanine bat kentzen bada, altzairua %100ean desmuntatu eta birzikla daiteke, hondar balio handia eskainiz. Aitzitik, profil itxiko lauzak hormigoiarekin integratuta daude, hau da, eraisketak birziklatze-baliorik gabeko hondakin-hondakinak sortzen ditu. 3. Kapitalaren fakturazio-ziklo laburtu: zorua amaitzetik MEPra (mekanikoa, elektrikoa eta iturgintza) eta egokitze-faseetara trantsizio azkarrak proiektuaren amaiera orokorra bizkortzen du, sustatzailearen kapitala berreskuratzeko zikloa laburtzen du eta finantza-kostu inplizituak murrizten ditu.

V. Nabarmentzekoak: Korrosioarekiko erresistentzia, suaren aurkako erresistentzia eta ingurumen-egokitzapena

1. Beroko galvanizazio integrala (S355GD+Z120/Z275): Ez da hormigoizko estaldurarik behar; altzairuzko sekzio osoa zink-geruzak babesten du. Kostaldeko hezetasun handiko eremuetarako edo produktu kimikoen prozesatzeko instalazioetarako, AZ150 (Alu-Zinc) estalitako xaflak hautatzen dira, tokian tokiko zoruko estalkiarena baino askoz ere handiagoa den zerbitzu-bizitza eskainiz, zeinak, hormigoian sartuta dauden bitartean, ertz-korrosioa izateko joera duena.

2. Suaren aurkako erresistentzia malgua eta kontrolagarria: "profil itxiko" estalkiak suaren erresistentziarako hormigoizko estalduran oinarritzen diren bitartean, isuri gabeko panel hauek harkaitz artilea edo suaren aurkako isolamendua ahalbidetzen dute barrunbe hutsetan betetzeko. Honek erraz lortzen du 1,0-1,5 orduko suaren erresistentzia maila, diseinu arinaren bidez betetzen dela bermatuz egituraren pisua handitu beharrik gabe hormigoizko xafla lodiagoen bidez.

VI. Eszenatokiaren araberako bereizketa

1. Lehendik dauden eraikinak karga-mugekin birmoldatzea: aukera ezin hobea da antzinako lantegietan edo merkataritza-espazioetan erdisotoko mailak gehitzeko, non jatorrizko zimenduek, habeek eta zutabeek tokian tokiko hormigoizko lauzetarako karga-gaitasunik ez duten. Panel hauen izaera arin eta isuri gabekoak ezin hobeto egokitzen ditu karga-mugak; tokian tokiko alternatibak parekatu ezin dituen irtenbidea.

2. Aldi baterako plataformak eta desmunta daitezkeen egiturak: Erabilera graduala eta behin-behinean kentzeko xedea duten biltegiratze-plataformetarako edo behin-behineko lan-solairuetarako egokiak. Panel hauek behin eta berriz desmuntatzea eta berrerabiltzea ahalbidetzen dute, eta tokian tokiko zoruko estalkiak ezin dira berriro erabili.

Laburpena

Lekuan igortutako profil itxiko estalkiak industria-zoru iraunkor eta iraunkorretan nabarmentzen dira. Aitzitik, isuri gabeko altzairuzko estalki-panel aurrefabrikatuak eraikuntza arinean, instalazio azkarrean eta eraikinen berrikuntzetan, aldi baterako solairuarteetan, goi-mailako loft-en egokitzapenetan eta karga mugatutako berrikuntzetan dakarten proiektuetan espezializatuta daude; guztiz lehorreko eraikuntza-metodoa da beren abantaila nagusia, ordezkaezina.

Amaierako Ekoizpen Prozesu Normalizatua

Aurrefabrikatutako altzairuzko zoruko estalkiko panelek (hormigoizko isurketarik behar ez dutenak; guztiz lehorrean muntatutako altzairuzko eraikuntza) zortzi prozesatzeko urrats estandarrak jasaten dituzte: oinarrizko materialaren aurretratamendua → desbobinatzea eta berdintzea → gainazalaren embossing/sendotzea → erroiluaren konformazio etengabea → zurrungailuen fabrikazioa → barne-puntu-soldadura muntaia → doitasunez moztea luzera eta ontziratzea → akabera.

I. 1. Prozesua: Sarrerako Lehengaien Ikuskapena eta Aurretratamendua

1. Lehengaien onarpena: beroan galbanizatutako bobinetarako (Q355GD; lodiera 1,8-4,0 mm; estalduraren pisua Z120/Z275g/m²), egiaztatu materialaren zehaztapenak, zink estalduraren pisua eta estalduraren atxikimendua; zurrungailuetarako zuzendutako altzairu-zerrenda estuak (material-maila berekoak) sailkatu eta gorde.

2. Desbobinatzea eta garbitzea: askatu altzairuzko banda; erabili eskuilak eta hautsak kentzeko arrabolak zink-eskoria, olioa eta ertz kizkurren gainazala garbitzeko; estaldura hutsuneak edo marradurak dituzten xaflak baztertu.

3. Hasierako berdinketa: Erabili arraboi anitzeko berdinketa-unitatea, barruko bobinaren tentsioa kentzeko, 2mm/2m-ko gainazaleko lautasuna bermatuz gero erroiluen eraketan zehar okertzea edo profilaren lerrokatzea saihesteko.

II. 2. prozesua: gainazaleko aurretratamendu funtzionala

1. Gainazaleko knurling / Zeharkako Saihesketa: Pasatu embossing geltokian zehar irristagaitzaren aurkako ereduak gainazalean jaurtitzeko; pisu handiko modeloetarako, sakatu tarte estuan dauden zeharkako saihets ahur-ganbilak konpresio-erresistentzia lokala hobetzeko eta ondorengo desbideratzeak minimizatzeko.

2. Lotura-junturak egiteko ertzaren aurre-tolesketa: elkarlotura-ertzak (ar-eme-konektoreak) aurrez tolestu eratu aurretik; honek panelak muntatzean zigilatzeko beharra ezabatzen du, zigilatzeko errendimendu integratua bermatuz.

III. 3. Prozesua: Erroilu-konformazio etengabea guztiz automatikoa (Hotza-konformazioa)

1. Galvanizatutako altzairu-zerrenda fase anitzeko erroiluen konformazio-lerro progresibo batean sartzen da, profilaren parametroen arabera urratsez urrats tolestuz: oinarri-atala laua → alboko horma bertikalak → goiko karga-jasaten duen panela → barrunbe huts itxia (40/50/70 mm-ko saihetsaren altuera). Panela alboko josturarik gabeko unitate integral bakar gisa eratuta dago, oinarri guztiz laua duena (profil itxiko estalkien beheko gainazal irregularrak ez bezala).

2. Lineako lerrokadura zuzenketa denbora errealean: sistema fotoelektriko batek altzairu-zerrenda jarioa kontrolatzen du; barrunbearen zehar-ebakidura dimentsio-perdoia ± 0,5 mm-koa da, eta elkarri lotzeko tartea uniformea ​​da.

3. Erdi amaitutako produktua: U formako oskol hutsa itxia; estaldura eraginkorra unitate bakoitzeko 200/250/300 mm-koa da.

IV. 4. Prozesua: Barne-indartzeko saihetsen aurrefabrikazioa

1. Galbanizatutako altzairuzko zerrenda estua (material bera) harilkatu eta berdindu egiten da, gero luzera finkora moztu CNC zizaila bidez;

2. CNC tolestatzeko makinak lote-prozesuko U formako edo lauak indartzeko saihetsak, diseinu-planoek zehaztutako tartea eta zehaztapenekin (250/300 mm-ko tarte estandarrak);

3. Saihets-ertzak desbastatu egiten dira, hondatutako galbanizazioa duten eremuak zink ugariko pinturaz ukitzen dira eta saihetsak sailkatu eta pilatzen dira erabiltzeko.

V. 5. Prozesua: Barne Saihets Errefortzuen Puntu Soldaduraren bidez muntatzea

1. Osatutako panel hutsak puntu-soldadura automatikoko jig geltoki batera garraiatzen dira; jigak panelaren gorputza bermatzen du barrunbearen irekiera zabalera koherentea bermatzeko;

2. Beso robotiko batek errefortzu-saihets aurrefabrikatuak barrunbean kokatu eta sartzen ditu; aldizkako erresistentzia puntuko soldadura egiten da (300-400 mm-ko soldadura-tarte estandarra), saihetsak goiko eta beheko plaken barruko gainazalekin fusionatuz, karga-euskarri hutsezko truss-egitura bat osatzeko, tokian tokiko hormigoiaren konpresio-eremua ordezkatuz;

3. Soldaduren lekuko egiaztapenak barrunbez barrunbe egiten dira, soldadura hotz, galdutako soldadura edo galbanizatutako geruza erretzea ziurtatzeko; soldadura-kokapenek korrosioaren aurkako ukipen-estaldura lokalizatua jasotzen dute.

VI. 6. Prozesua: lerroko doitasun-luzera ebakitzea

1. Servokontrolatutako zerra hegalariak ebaketa dinamikoa egiten du xafla mugitzen den bitartean, proiektuaren luzera espezifikoetara moztuz (luzera bakarra estandarra: 2-9 m);

2. Ebakitako ertzak kentzea eta galbanizatutako estalduraren muturren aurpegietan eragindako kalteak ukitzea;

3. Moztu osagarri espezializatuen CNC tolestu eta ebakitzea (L formako ertzak, barneko/kanpoko izkin-estalkiak) material bera erabiliz.

VII. 7. Prozesua: Amaitutako produktuen fabrikako kalitatearen ikuskapen integrala

1. Ikusizko Ikuskapena

Panelen gainazal marradurarik, orban biluzirik (zinka falta da) edo deformaziorik gabe; elkarren arteko loturak osorik eta leunki egokitzen;

2. Dimentsio-egiaztapena

Panelen zabaleraren, saihetsaren altueraren, luzeraren eta junturaren dimentsioen eskala osoko laginketa; barneko estandar korporatiboekin bat datozen tolerantziak;

3. Saiakuntza mekanikoak (laginketa)

Lote beretik ausazko laginketa desbideratze flexural eta azken karga probarako; proba-erregistroak gordeta;

4. Osagarrien egiaztapena: ertzeko mozketen, indartze-eraztun eta instalazio-kontsumigarrien inbentarioaren egiaztapena.

VIII. 8. prozesua: ontziratzea, biltegiratzea eta bidalketa sailkatua

1. Zehaztapen bereko panelak orientazio berean pilatuta; panelen artean jarritako gomazko izkin-babesleak elkarren artean loturak eta gainazal galbanizatuak babesteko;

2. Altzairuzko uhalekin + identifikazio-etiketa (eredua, lodiera, saihets-altuera, kantitatea, ekoizpen-data);

3. Euri-film luzagarrian bilduta; barnealdeko (Z120 estaldura) eta kostaldeko (Z275 estaldura) produktuen biltegiratze bereizia.

Oinarrizko Errendimendu Parametroak

Profil nagusiak: YX40, YX50, YX70 (40/50/70mm-ko saihets-altuera); zortzi adierazle nagusitan ebaluatu dira: oinarrizko materialaren zehaztapenak, dimentsio geometrikoak, norberaren pisua, karga mekanikoa jasateko ahalmena, desbideratze-mugak, korrosioarekiko erresistentzia, suaren/soinuaren isolamendua eta instalazioaren osagarriak.

I. Lehengaien oinarriaren propietateak

1. Altzairu kalifikazioa: Lehen Q355GD (S355GD); Q235GD alternatiba. Etekin-indarra: Q235 ≥ 235 MPa; Q355 ≥ 355 MPa.

2. Oinarrizko xaflaren lodiera: 1,8 mm, 2,0 mm, 2,5 mm, 3,0 mm, 3,5 mm, 4,0 mm (erabili ≥ 3,0 mm karga astunetarako aplikazioetarako).

3. Beroko galvanizazioa estandarra (alde bikoitza)

1). Barruko estandarra: Z120 (120 g/m²); estalduraren lodiera ≥ 42 μm; gatz-ihinztatzearen erresistentzia ≥ 1000 h (herdoil gorririk gabe).

2). Ingurune hezea / kostaldekoa / kimikoa: Z275 (275 g/m²); estalduraren lodiera ≥ 85 μm; gatz-ihinztatzearen erresistentzia ≥ 2000 h (herdoil gorririk gabe); AZ150 (Alu-Zinc) korrosio handiko inguruneetarako eskuragarri.

4. Barneko saihets zurrunak: altzairu galbanizatuko zerrenda berdinez egina; saihetsaren altuera profilaren barrunbearen altuerarekin bat dator; puntuko soldadura bidez bermatuta.

II. Neurri geometrikoak

III. Pisu Hilaren Parametroak

· YX40 (2,0 mm-ko oinarrizko xafla): 14–16 kg/m² (1,4–1,6 kN/m²)

· YX50 (2,5 mm-ko oinarrizko xafla): 17–19 kg/m² (1,7–1,9 kN/m²)

· YX70 (3,0 mm-ko oinarrizko xafla): 20–22 kg/m² (2,0–2,2 kN/m²)

Lekuan galdatutako profil itxiko estalki konposatuekin alderatuta (altzairuzko xafla + hormigoia) —3,3-3,8 kN/m²-ko pisu hila duena— sistema honek %40tik gorako pisua murrizten du. IV. Tartea + Karga uniformeki banatua

Zerbitzuaren muga-egoera: L/250 desbideratze kontrola (GB50017)

1. YX40 (2,0 mm, Q355) lehorreratu gabeko gehienezko tartea: 2,6-3,0 m; bizi-karga estandarra: 2,5 kN/m² (bulegoan); azken karga-ahalmena: ≥5.0kN/m²

2. YX50 (2,5 mm, Q355) lehorreratu gabeko gehienezko tartea: 3,2-3,6 m; zuzeneko karga estandarra: 3.0kN/m² (txikizkaria/biltegiratzea); azken karga-ahalmena: ≥6,5 kN/m²

3. YX70 (3,0 mm, Q355) lehorreratu gabeko gehienezko tartea: 3,8-4,2 m; karga biziko estandarra: 3,5–4,0 kN/m² (industria arina); azken karga-ahalmena: ≥8.0kN/m²

Etengabeko instalaziorako (multi-span laguntza), tartea % 15-% 20 handitu daiteke, 4,5-5,0 m-ra arte.

V. Desbideratze-kontroleko arauak

Zerbitzuaren desbideratze muga: L/250 (non L kalkulatutako tartea den)

Eraikuntzarako aldi baterako sarbidea (1.0kN karga kontzentratua): berehalako desbideratzea ≤L/200; karga kendu ondoren deformazio iraunkorrik ez

Fabrikaren lekuko egiaztapenak: lote bereko laginetan karga-probak; neurtutako desbideratzeak ezin du diseinuaren muga %5 baino gehiago gainditu behar.

VI. Suaren Erresistentzia Parametroak

1. Panel biluzia (barrunbe hutsa): suaren erresistentzia maila 0,25 h (B1 klasea suaren iragazkorra)

2. Harkaitz artilez / suaren aurkako kotoiz betetako barrunbea: 1.0h, 1.5h eta 2.0h-ko balorazioak eskuragarri; industria-instalazioetarako eta su-konpartimentuetarako estandarrak betetzen ditu

3. Apar-zementuzko nukleo mota: suaren erresistentzia maila 2.0h gainditzen du.

VII. Soinu-isolamendua eta isolamendu termikoko parametroak

1. Panel hutsa (bete gabe): aireko soinu isolamendua ≥ 32 dB;

2. Harkaitz artilez betetako panela: Soinu isolamendua ≥ 42 dB; eroankortasun termikoa ≤ 0,04 W/(m·K); loft eta bulego eraikinetarako soinu isolamendu baldintzak betetzen ditu.

VIII. Muntatzeko eta Instalatzeko Parametroak

1. Lotura: 300 mm-ko tartean dauden torloju autozulatzaileak; tartea 200 mm-ra murriztu da euskarrietan;

2. Loturak: mihi eta zirrikitu elkarlokatzea (ez da zigilatzailerik behar); beheko panelak utilitateak eta kable-erroiluak zuzenean etetea ahalbidetzen du (puntu bakarreko esekidura-karga-ahalmena ≥ 0,8 kN);

3. Birziklagarritasuna: guztiz altzairuzko osagaiak desmuntagarriak dira; altzairua berreskuratzeko tasa % 95 gainditzen du.

IX. Altzairuzko zoru-ohol-panel aurrefabrikatuetarako hautaketa gida azkarra

Loftak / Bulegoak: YX40/YX50; karga bizia 2,5 kN/m²; tartea ≤ 3,2 m

Biltegiratzea / Fabrika txikiak: YX50/YX70; karga bizia 3,0-3,5 kN/m²; tartea ≤ 4,0 m

Lehendik dauden eraikinak berritzea (egiturazko karga-ahalmen mugatua): lehenetsi YX40 profil arinei

Ohiko galderak

1.G.: Isuri gabeko altzairuzko zoruko panel aurrefabrikatuek epe luzerako erabileraren ondorioz sagging edo deformazioa izango al dute?

A: Ez da deformazio iraunkorrik gertatzen panela zehaztapenen arabera hautatzen denean. Bidalketa baino lehen erdialdeko desbideratze-karga-probak egiten ditugu, L/250-ko desbideratze-muga zorrotz kontrolatuz GB50017-ren arabera; tokian bertan instalatzeko torlojuak auto-tapatzaileak behar dira zehaztutako tarteetan, euskarrietan lokailu osagarriekin. Onartu gabeko tartea gainditzen bada edo karga kontzentratuak eszentrikoki aplikatzen badira, desbideratze elastikoa gerta daiteke, baina panela automatikoki berreskuratuko da karga kendu ondoren, itzulezina deformatu gabe.

2.G.: Erabili al daitezke panel hauek solairuko lauzak, habeak eta zutabeak indartu ezin diren bizitegi-multzo zahar batean solairuarteko maila gehitzeko?

E: Lekuan egindako zoru-lauzek 300 kg/m²-tik gorako karga hila gehitzen dute, ziurrenik jatorrizko egitura-diseinu-ahalmena gainditzen dutela. Aitzitik, galdatu gabeko Q355 harlauzak 19 kg/m²-ko karga hila besterik ez du —urdatutako kargaren 1/18a besterik ez— lehendik dauden habeak, zutabeak edo zimenduak indartzeko beharra ezabatuz eta etxebizitza eta eraikuntzako agintariek zuzeneko onespena ahalbidetuz.

3.G.: Ura pilatu edo herdoila sortuko al da lauzaren barrunbeen barruan denborarekin?

A: Ez zehaztapenen arabera instalatuta badago. Lauzak hutsune bertikalerik gabeko barrunbe integratua eta itxia du, ura isurtzeko biderik utzi gabe. Kanpoan erabiltzeko, goiko gainazaleko mintz iragazgaitza behar da, eta 20 mm-ko drainatze-hutsune bat uzten da lauzaren muturretan. Kostaldeko proiektuek AZ150 Al-Zn estalitako substratuak erabiltzen dituzte; zink-aluminiozko estaldurak auto-sendatzeko propietateak eskaintzen ditu, beraz, ebakitako ertzak ez dute maiz ukitu-pinturarik behar.

4.G.: Zein da tarte anitzeko etengabeko instalazioaren eta tarte bakarreko instalazioaren arteko aldea?

E: Luzapen anitzeko euskarri iraunkorrak nabarmen hobetzen du egituraren zurruntasun orokorra, eta tartea % 15-% 20 handitzen da lauzaren lodiera berdinerako. Esate baterako, tarte bakarreko YX70-3,0 mm-ko harlauzaren gehienezko tartea 4,2 m-koa da, eta hiru tarteko etengabeko instalazioa, berriz, 4,9 m-ra irits daiteke. Horrek zuzenean murrizten du tarteko bigarren mailako habe kopurua eta are gehiago altzairuzko egitura nagusiaren kostua murrizten du; etengabeko instalazioa zutabe-sare handiak dituzten fabrika-eraikinetarako hobetsitako aukera da.

5.G.: Teilak edo zoru-estaldurak aplikatu al daitezke gero galdatu gabeko lauzetan?

E: Bai, baina berdinketa-trantsizio geruza bat behar da. Aplikazio zuzena puntu hutsak eta pitzadurak izateko joera du; horregatik, lauzaren gainazalean 12 mm-ko zuntz-zementuzko ohola jartzea gomendatzen da, baldosak edo zoladura epoxikoak jarri baino lehen berdintzeko oinarri gisa. Hala ere, irristagaitza duten gainazal ereduak dituzten xaflak higadura-erresistentea duten zoru-pinturaz zuzenean estali daitezke berdinketa gehigarririk gabe.
