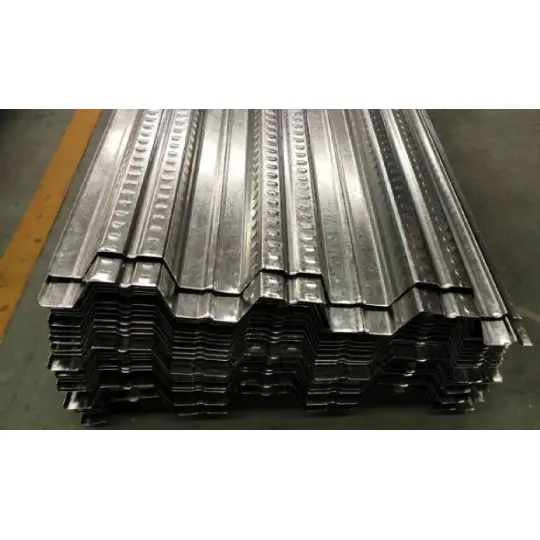

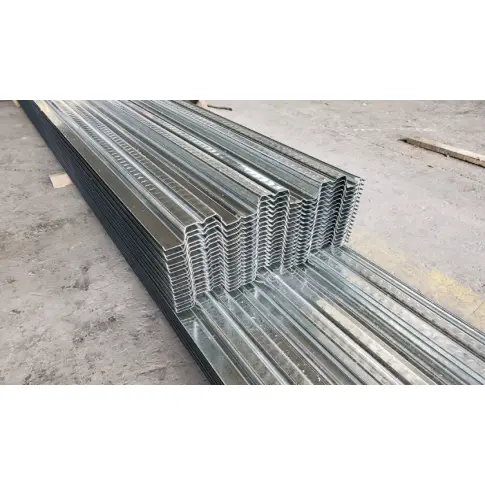

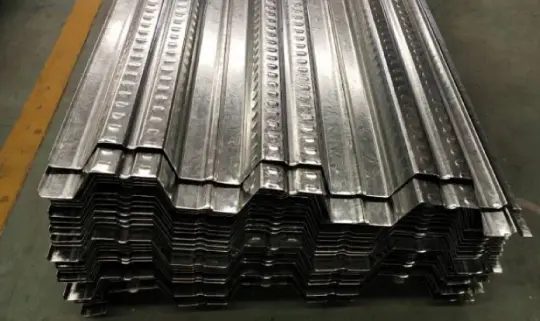

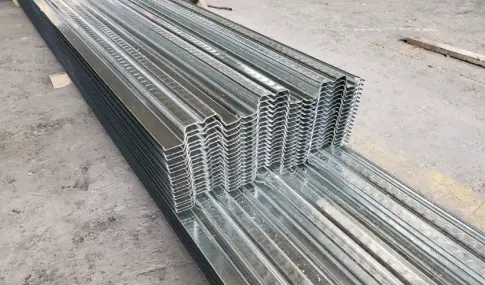

Ireki altzairuzko estalkiak zoruetarako

HAISHENG-ek zoruetarako altzairu irekiko estalki-panel hauek fabrikatzen ditu hotzeko erroiluen konformazio-lerro guztiz automatizatutako 12 lerro erabiliz. Beroan galbanizatutako altzairuzko zerrendaz eginda, panelek enkofratu iraunkorren eta zoru-lauzen trakzio-indartzearen funtzio bikoitza betetzen dute. Eraikuntza-osagarrien sei kategoriako hornidura integratua eskaintzen dugu, lau min komuneko puntu eraginkortasunez konpontzen ditugu: kontratazio zatikatua, zehaztapenen bat ez datozenak, hormigoizko isurketak in situ eta soldadura akastuna. Zure kontsultak eta eskaerak ongi etorriak ematen ditugu.

Produktuen betetzea eta trazabilitatea

1. Panelen ekoizpenerako arau nazionalak:

GB/T12755 (Profilatutako altzairuzko xaflen fabrikazio-perdoiak); GB/T13912 (zink metalezko estalduraren probak)

2. Eraikuntza in situ onartzeko arau nazionalak:

GB50018 (altzairuzko egituren diseinurako kodea); GB50205 (altzairuzko egituren eraikuntza kalitatea onartzeko kodea)

3. Oinarrizko Material galvanizaturako Arau Nazionalak:

GB/T2518 (Etengabe beroan murgiltzeko zinka eta zink-aleazio estalitako altzairu xafla eta banda)

Hautaketa-irizpideak

1 Oinarrizko materialaren kalifikazioaren hautaketa (baldintzetan oinarrituta)

Panelen lodiera hautatzea: erabilera zibil estandarra (0,8-1,0 mm); Garrantzia astun orokorra (1,2 mm); Oso gogorra (1,5 mm). 1,5 mm-tik gorako lodierak ez daude hornituta eta eskaera pertsonalizatua behar da (12 laneguneko epea).

2 estaldura galvanizatuaren konfigurazioa (korrosioaren babeserako zonatua)

1. Barnealdeko eremu lehorrak: Alde biko galbanizazioa (80-120 g/m²); 20 urteko diseinu-bizitza.

2. Kostaldeko/Gatz-ihinztatze-eremuak: derrigorrezkoa alde biko beroan galvanizazioa (275 g/m²); Panelaren gainazalean herdoil zuria saihesten du 3 urtez.

3. Arlo kimiko azidoak/alkaliak: Galbanizazioa (450-600 g/m²); bigarren mailako babesa behar du suaren aurkako eta korrosiboaren aurkako estalkiekin.

3 Hormigoizko estalduraren lodiera-baldintzak

100 mm-ko isurketa uniformea ​​erabat debekatuta dago; lodiera panelaren profilaren arabera zehaztu behar da: YX51 serieko gaina ≥101 mm; YX76/75 seriea ≥126 mm. Lodiera eskasak zuzenean lauzaren pitzadura eta gehiegizko desbideratzea eragiten du.

Lau panel nagusiko profiletarako 4 aplikazio eszenatoki

One-Stop Bidalketa Integratua

Zoruetarako altzairuzko estalkiak soilik eskaintzen dituzten hornitzaileek ez bezala, HAISHENG-ek fabrika bakarreko pakete oso bat eskaintzen du (panelak eta osagarri guztiak). Horrek zero-errorearen dimentsioko bat etortzea bermatzen du eta merkatuan sortutako osagarrien eta panelen profilen arteko bateraezintasunak eragindako hormigoi-ihesak bezalako arazoak ezabatzen ditu.

1 Oholtza nagusien zehaztapenak

- Stockaren luzera estandarrak: 6/9/12m; 15 m baino gehiagoko luzera pertsonalizatuek garraio segmentatua behar dute.

- Derrigorrezko bira-baldintzak: estalkiaren muturrek ≥50 mm-ko hedatu behar dute altzairuzko habearen goiko bridara; Debekatuta dago itzuliaren luzera lekuan baimenik gabe murriztea eta derrigorrezko ikuskapenaren menpe dago.

- Profilaren sailkapena: Ertain-nerbia (51 mm) erabilera zibilerako; saihets handiko (75/76 mm) industria-erabilera astunetarako; ez nahastu motak.

2 Zizaila-zuten ainguratze-sistema

- Titoen materiala: ML15 egitura-altzairu espezializatua (karbonozko altzairu arrunteko zutoinetan ohikoa den neke-haustura saihesten du).

- Zehaztapen bat etortzea: YX51 bikoteak φ16×80 studekin; YX76 bikoteak φ19×90 studekin; Guztiz debekatuta dago ereduen arteko nahasketa.

- Eraikuntzako osagarriak: alokairu-pakete osoak zeramikazko férulak eta inbertsoreak soldadura-makinak ditu; derrigorrezko stud tartea ≤600mm.

3 Ertzak zigilatzea eta lekadura-isurien prebentzioa

- Amaierarako itxierak: 51/76 profiletarako eredu espezifikoak; oholtzarekin bat datorren altzairu galbanizatuz egina; Debekatuta dago txapa erabiliz tokian bertan fabrikatzea (herdoiltzeko/askatzeko arriskuak direla eta).

- L formako ertz-kotxa: harlauzak, igogailuen baoak eta aireztapen-zubiak ixteko.

- Hutsuneen zigilatzea: butilozko zigilatzailea; panelen arteko 0-5 mm-ko hutsuneetarako egokia; hormigoiaren alkalinitatearekiko erresistentea.

4 Estalkiak finkatzeko eta indartzeko osagarriak

- Finkapen primarioa: punta-puntu bidezko soldadura osoa sartzea; oholtza bidezko puntu bidezko soldadura; alboko josturak elkarri lotuta, 500 mm-ko tarteetan aldizkako soldadurarekin konbinatuta.

- Bertako errefortzua: φ4,8 galbanizatutako torloju autozulatzaileak; baoak, izkinak edo desbideratze-puntuak sendotzeko soilik erabiltzen da; ez egiturazko finkapen primariorako.

5 Lekuan botatako hormigoiaren armadura-eskema normalizatua

- Goiko geruza pitzaduraren aurkako indargarri nagusia: Φ10–Φ12 @ 200–250mm; diseinu jarraitua tartean zehar gainazaleko pitzadurak saihesteko.

- Zeharkako banaketa indartzea: Φ8 @ 250mm; armadura nagusiarekiko perpendikularra jarrita, karga kontzentratuak barreiatzeko. Errefortzu berezia: baoetan gehitzen den errefortzu erradiala; φ6 altzairuzko sarea karga astuneko zoruetan jarrita, etorkizuneko lauzaren likidazioa minimizatzeko.

6. Saihets irekiko estalkietarako behin-behineko zuinketari buruzko zehaztapenak

- Zirkulazio-abiarazlearen atalasea: zundaketa derrigorrezkoa da > 2,5 m-ko tarte argietarako; ez da salbuespenik onartzen.

- Oinarri motak: Atari-egiturako altzairuzko estaldura (instalazio azkarra egiteko); badia osoko altzairuzko hodien aldamioak (luze oso handietarako).

- Kentzeko irizpideak: eremuan ondutako hormigoizko saiakuntza-proiektuak diseinuaren indarraren % 75era iristen direnean eta neurtutako desbideratzea ≤L/250 izan ondoren bakarrik baimentzen da.

Kategorien arteko Konparazio-Analisia

I. Oinarrizko abantailak

1. Lehengaien kontratazio-kostu txikiagoak: xaflaren lodiera eta saihets-altuera berdinerako, zoruetarako altzairuzko estalki-panelek %12-%18 material gutxiago behar dute (tolesturiko zabalera) eta estaldura handiagoa eskaintzen dute tona bakoitzeko, azalera handiko zoruetarako material aurrekontu nagusia % 7-11 murriztuz.

2. Zero-kostu-guneko irekierak: saihets-kanal irekiek zuloak ebakitzeko tresna espezializatuen beharra ezabatzen dute; utilitateen eta ekipoen irekierak gas mozketa bidez moztu daitezke. Oinplano irregular edo kurbatuetara ondo moldatzen dira, eta aprobetxamendu-tasak %92raino iristen dira.

3. Txokoen soldadura pasabide-tasa altua: oztoporik gabeko saihetsek soldadura-pistola bertikalean kokatzea ahalbidetzen dute, % 99ko gainditze-tasa lortuz (% 15eko birlanketa-tasa batekin alderatuta, hotz-itzuliaren/fusio osatugabearen saihets itxietan).

4. Hormigoizko interblokeoaren egonkortasun sendoa: trapezoidaleko saihets irekiak mortas-eta-tenoi efektua sortzen dute, hormigoiaren lotura-indarra % 23 handituz eta gertakari sismikoetan altzairu-hormigoia delaminatzea saihestuz.

5. Egitura nagusian karga murriztea: estaldura-eremu bererako pisu hila % 8 arinagoa izatea ahalbidetzen du altzairuzko habe eta zutabeen sekzio txikiagoak, egitura altzairuaren guztizko kontsumoa % 3-5 murriztuz.

6. Instalazio osteko mantentze erosoa: beheko saihets irekiek esekigailuen hagaxkak eta sabaia esekitzeko puntuak zuzenean instalatzeko aukera ematen dute, panelaren galbanizatutako estaldura kaltetu gabe.

7. Bidalketa-epe laburrak: Erroilu-formatzeko trokelaren egitura sinpleak 8-15 m/min arteko ekoizpen-abiadura ahalbidetzen du; stock zabalak kamioi osoko bidalketa bermatzen du 3 eguneko epean.

II. Hiru eragozpen helburu eta arintzeko estrategiak

1. Onartu gabeko tarte mugatua: onartzen ez den gehienezko tartea 2,4 m baino ez da. Arintzea: aldi baterako euskarriak aurretiaz planifikatzea; HAISHENG laguntza-diseinuaren marrazkiak eskaintzen ditu.

2. Suaren erresistentzia ahula: panel biluziaren balorazioa 0,25 ordukoa da; lauza konposatuaren balorazioa 1,0-1,5 h da. Arintzea: Aplikatu 10 mm-ko lodierako estaldura ultramehea panelaren gainazalean suteen aurkako segurtasun-baldintzak betetzeko.

3. Beheko estetika eskasa: profil nerbioak ezkutatzeko sabai esekia behar du. Arintzea: hornitu sabai-kanal pertsonalizatuak saihets-profilerako diseinatutako sabaiaren instalazio-egutegia laburtzeko.

Fabrika Amaierako Kalitate Kontrolerako Prozesua

1. Bikoiztu lehengaien sarrera

- Dokumentazioa egiaztatzea: egiaztatu errota-materialaren jatorrizko ziurtagiriak eta hirugarrenen zinka estaldura-proben txostenak; atzeman ezin diren bobina solteak baztertu.

- Laginketa tokian: zoruetarako Open Steel Decking Panelen 5 bobinatik 1 ausaz probatu errendimendu-indarra eta zink estalduraren pisua probatzeko; baztertu ertz uhinak edo kamber (kurbadura) dituzten bobinak.

- Aurretiazko zatiketa: moztu lehengaiaren zabalera panelaren profil espezifikoaren arabera, profila desegokitzea saihesteko konformazioan zehar.

2. Zehaztasun-kontrola ekoizpen-lerroa eratzean

- Berdinketa prozesua: 13-19 arraboleko norabide anitzeko berdinketa, barneko bobinaren tentsioa kentzeko; gainazaleko lautasuna ≤2mm/m-tan mantentzen da.

- Rolling forming: 18-26 arrabol progresibo multzo giro-tenperaturan hotzean konformatzeko; zero tenperatura altuko prozesamenduak zinkaren estaldura babesten du, estaldura delaminatzea saihestuz.

- Perdoi nazionalak zorrotz betetzea: saihetsaren altuera ±1,0 mm, saihets-pasa ±1,5 mm, panelaren zabalera ±2 mm; Perdoiak gainditzen dituzten elementuak baztertu edo birlantzen dira.

3. Ebaketa eta postprozesatzeko xehetasunak

- PLC-k kontrolatutako zizaila hegalariaren ebaketa: luzera-errorea ≤2mm 10m arteko paneletarako; mozketak ez dira ijetzitako ertz edo errebarik gabe.

- Eskuzko artezketa: leundu goranzko zink-estaldura moztutako ertzetan herdoiltze goiztiarra saihesteko; Moztu aldi berean lote beretik bat datozen muturrak eta ertzak moztu zink estalduraren zehaztapen koherenteak bermatzeko.

4. 6 Fabrikaren Derrigorrezko Ikuskapenak

Dimentsio geometrikoen ikuskapen osoa; panelaren gainazaleko itxuraren ikuskapena; laginketa alde biko zink estaldura pisua; estaldura atxikimendu-proba 180°-ko saihets-tolesturaren bidez; banakako panelen deformazioa egiaztatzea; eredu eta lote-zenbakien markak egiaztatzea.

5 Biltegiratzea, ontziratzea eta babesa

Geruzatutako pilaketa zehaztapenen arabera; Galbanizatutako izkin babesleak muturretan, garraio-kalteak saihesteko; 6 metroko panelak sorta bakoitzeko altzairuzko 3 bandarekin lotuta; Tenperatura kontrolatutako barruko biltegi lehor batean gordeta, hezetasunaren esposizioa eta kanpoko biltegiratzearekin lotutako "herdoil zuria" saihesteko.

Neurtutako Parametro Mekanikoak eta Iraunkortasuna

1 Profil nagusietarako autopisuaren eta sekzioaren zurruntasunaren parametroak

2 Onartu gabeko gehienezko tartea

Proba baldintzak: 120 mm-ko hormigoia; eraikuntzako karga bizia 2,0 kN/m²; desbideratzea ≤ L/180

- YX51: 0,8 mm = 2,1–2,3 m; 1,0 mm = 2,4-2,7 m; 1,2 mm = 2,8-3,0 m

- YX76: 1,0 mm = 2,8–3,2 m; 1,2 mm = 3,3-3,6 m (profil irekiko estalkietarako goiko zabalera muga)

3 Karga-jasapena, Suaren Erresistentzia eta Iraunkortasuna

- Zerbitzu-faseko karga-gaitasuna: zoladura estandarra 3,5–5,0 kN/m²; 8 kN/m²-ko pisu handiko edukiera, oinarri lodiagoa den altzairu + hormigoiarekin

- Desbideratze estandarrak: Eraikuntza ≤ L/180; Zerbitzua ≤ L/250

- Iraunkortasuna: 25-30 urte (Z275 galvanizazioa barnealdeko ingurune normaletan)

- Suaren erresistentzia maila: altzairu-hormigoi konposatua 1,0–1,5 h; oholtza biluzik 0.25h

Kontrataziorako Hautaketa Azkarrako Gida

1. Bulego-eraikin estandarrak/barruko solairuarteak: YX51-305-915 profila + 0,8/1,0 mm-ko oinarri altzairua + φ16 zizaila-zuloak + YX51 motako amaierako itxierak + goiko errefortzu-sarea; ez da hedadura osoko zulorik behar.

2. Garrantzia handiko biltegiratzea/industria astuneko tailerrak: YX76-344-688 profila + 1,2/1,5 mm-ko oinarri-xafla + φ19 zizaila-zutenak + 76 motako amaierako itxierak + geruza bikoitza, bi noranzkoko errefortzua + zabalera osoko aldi baterako zutabea.

Ohiko galderak

1. G: Ireki al ditzakete zoruetarako altzairuzko estalki-panelek zoruetarako zoru-lauzaren beheko trakzio-indartzea?

A: Beheko trakzio-errefortzua ordezkatu dezakete, baldin eta indargarriak estandar nazionalak betetzen baditu; hala ere, pitzaduraren aurkako goiko armadura ezin da alde batera utzi eta diseinu-planoetan bereizita zehaztu behar da.

2. G: stock-materialak mozteak korrosioaren aurkako estaldura galbanizatua kaltetzen al du?

A: Lineako zizaila hegalariak mozteak ez du tenperatura altuko erre-markarik eragiten; Moztutako muturreko aurpegiak soilik erakusten du altzairu gordina, eta bidalketarekin hornitutako zink handiko pinturak tokian bertan ukituak egiteko aukera ematen du.

3. G: Zein da eskualdeen arteko hornikuntzarako entrega-epea?

A: izakin estandarrak kamioi oso gisa bidaltzen dira 3 eguneko epean; profil pertsonalizatuek 7-12 egun behar dituzte. Bidalketa zuzena herrialde osoko hiri nagusientzat eskuragarri dago altzairuzko egitura proiektu nagusietarako.
