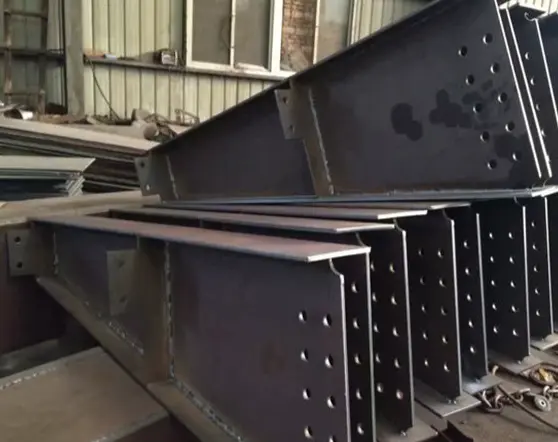

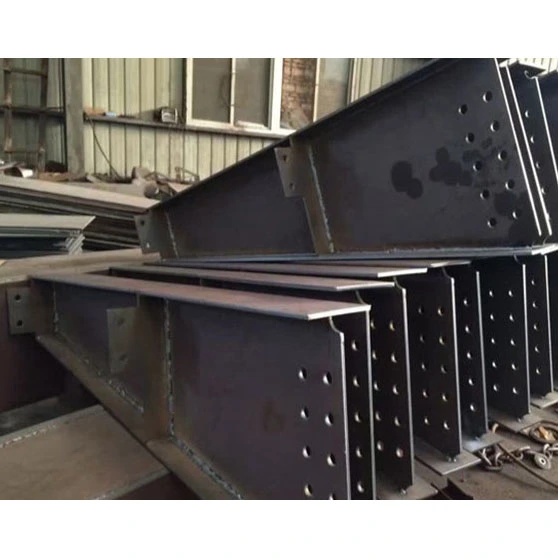

Lehen mailako zama altzairuzko habe hauek altzairu-esparruan karga bertikalak transferitzeko ardura duten osagai zentralak dira. Karga lokalizatuak edo banatuak maneiatzen dituzten bigarren mailako habeek (esaterako, I habe estandarrak edo kanal altzairuak) ez bezala, habe primario hauek zoruko estalkietatik, bigarren mailako habeetatik, ekipamenduetatik eta estalkietatik datozen karga kontzentratuak eusten dituzte, altzairuzko zutabe bertikaletara modu egonkorrean transferituz. Produktu-lerroak hiru kategoria nagusi ditu: H habe soldatuak, sekzio aldakorreko H habeak eta sekzio kaxadun habeak, denak altzairuzko xaflaz eginak, urpeko arku bidezko soldadura erabiliz eta proba ez-suntsitzaile integralak (NDT) eta etapa anitzeko korrosioaren aurkako eta suaren aurkako tratamenduak jasan dituzte.
- Sekzio konstanteko H-habe soldatuak: Merkatuan gehien erabiltzen diren Karga Jasaten duten altzairuzko habeak; zeharkako dimentsio uniformeak zehar; fabrikazio-ziklo laburrak eta kostu moderatuak; 6-24 m-ko solairu estandarrak eta fabrikako solairuko karga-eskakizun tipikoetarako egokia.
- Sekzio aldakorreko H habeak: sekzio sakonagoak tarte erdian eta sekzio konikoak euskarrietan; teilatu-momentu makurren banaketarekin lerrokatzeko diseinatua; bereziki, atari zurrunezko marko fabrikako teilatuetarako, altzairuaren erabilera ez eraginkorra minimizatzeko.
- Soldatutako kaxa-habeak: lau aldetako kaxa-ebakidura itxia norabide biko tortsio-zurruntasun orekatuarekin; tarte handi handietarako (24-36 m), garabi-karga eszentrikoetarako eta altuera handiko mega-markoetarako egokia; H habeen ardatz ahuleko zurruntasunaren mugak zuzentzen ditu.
- H habearen zehaztapena: H × B × tw × tf (habearen sakonera, brida zabalera, sarearen lodiera eta bridaren lodiera adierazten ditu, hurrenez hurren); habearen sakonera tartea: 300-2000 mm.
- Kaxa-habearen zehaztapena: B × H × t (sekzioaren zabalera, sekzioaren sakonera eta kaxa-hormaren lodiera adierazten ditu, hurrenez hurren); hormaren lodiera tartea: 12-50 mm.
- Fabrikan amaitutako segmentu-luzera: 9m eta 12m-ko luzera estandarrak; hori gainditzen duten luzerak zatika aurrefabrikatzen dira eta tokian tokiko altueran elkartu/muntatzen dira.
- Q355B: Industria nagusiko materiala; errendimendu indarrak karbono altzairu arrunta baino askoz handiagoa da; zama astuneko fabriken eta altuera handiko tarteko solairuen %90aren baldintzak betetzen ditu.
- Q235B: Altuera baxuko eta karga arineko barruko tarteko solairuetara mugatua (6m-tik beherako tarteak); karga baxuko erredundantzia; kanpoko erabilera ez da gomendagarria.
- Q355NL: -20 °C edo baxuagoko tenperatura duten eskualde izoztuetarako; Tenperatura baxuko inpaktuaren gogortasun ziurtatua dauka baldintza hotzetan haustura hauskorra saihesteko.
Habe nagusi guztiak altzairuzko plaken ebaketa, muntaketa eta soldadura bidez fabrikatzen dira; Beroan ijetzitako profilak ez dira aldatzeko erabiltzen. Habe nagusi extra-luzea segmentuetan mozten da garraio-altueraren mugen arabera, soldadura-alakak eta topo-junturaren hobariekin aurrez konfiguratuta, neurri handigabeko autobidearekin edo itsas garraioarekin lotutako arazoak ekiditeko; gunera iristean, altuera handiko lerrokadurak eta junturak berehala egin daitezke.
- Torlotutako amaierako plakak: plakaren lodiera 18mm-tik 50mm bitartekoa da (euskarri-erreakzio indar maximoan oinarrituta kalkulatua); Aurrez zulatutako zuloak ditu 10.9 graduko erresistentzia handiko torlojuetarako. Hau da lehen mailako habeen konexio-metodo ohikoena, tokian tokiko lan beroaren (soldadura) beharra ezabatuz.
- Penetrazio osoko Groove Soldadurak: altuera handiko kaxa-sekzioko habe primarioetarako bereziki diseinatua; Sareak eta bridak alde biko alaka egitea dakar, oinarrizko metalaren erresistentzia duen ipurdia lortzeko, goi-egituren kode sismikoen eskakizunak betez.
- Euskarriaren zurrungailuak (horizontalak eta bertikalak): habe nagusietarako derrigorrezko egitura-osagaiak; euskarriaren ebakidura-deformazioa saihesten dute eta habearen muturrean tokiko birrintze- edo kolapso-arriskua ezabatzen dute, egitura-arau nazionalak betez.
- Erdialdeko zeharkako zurrungailuak: ekipoen karga kontzentratuen puntuetan edo erdiko tarteko toleste-momentu gorenetan kokatuak, sarearen ebakidura-denbora deformazioa kentzeko.
- Bigarren mailako habeen mentsulak/euskarriak: habe primarioaren bi aldeetan simetrikoki soldatuta, habe sekundarioak hainbat norabidetatik eusteko, gurutze-formako, diagonaleko eta beste konexio-konfigurazio batzuetarako.
- Erabilgarritasun-zuloetarako indartze-plakak: MEP (mekanikoa, elektrikoa eta iturgintza) lerroetarako sare-baoen inguruan instalatutako indartze-plakak zeharkako karga-ahalmenaren murrizketa ez bermatzeko.
- Zizaila-zuloak: zehaztapenak Φ16 eta Φ19 dira; Hormigoizko zoru konposatuetako sistemetako habe primarioetarako erabiltzen da, altzairuaren eta hormigoiaren arteko karga kolaboratiboa ahalbidetzeko, horrela karga-gaitasun orokorra handituz.
- Jasogailu aurrefabrikatuak: 5 tonatik gorako habe primarioen bi muturretan simetrikoki aurrez instalatuta daude; altxatze-mekanikako kalkuluen bidez egiaztatua eta habe-unitate osoa altxatzeko bertikalerako diseinatua.
- Aldi baterako konexio-plakak: habe primario segmentatuen aldi baterako lerrokadurarako erabiltzen da; 2 mm baino gutxiagoko artikulazioen lerrokadura desegokia kontrolatzen du; amaitu ondoren artezketaz kendu.
- Herdoila kentzeko prozesua: lehen mailako karga jasaten duten altzairuzko habeek Sa2.5 graduko granailadura estandarizatua jasaten dute ijezketa-ezkata eta soldadura-herdoil solteak kentzeko, pintura-filmaren atxikimendu ezin hobea bermatuz.
- Geruza anitzeko estaldura sistema: Epoxi zink aberatsa den lehengaia + epoxi mikazeozko burdin oxidoaren tarteko geruza + poliuretanozko estaldura; guztizko film lehorra 100-160 μm-ko lodiera.
- Suaren aurkako tratamendua: film meheko edo film lodiko suaren aurkako estaldurak aplikatzea, eraikinaren suaren erresistentzia mailaren arabera, suaren erresistentzia osoa 1, 2 edo 3 orduko iraupena hartzen duena.
- Kostaldeko ingurunearen aukera: Beroko galvanizazioa (osagai osoa); zinkaren estalduraren lodiera ≥85 μm epe luzerako itsas gatz ihinztatuaren korrosioa jasateko.
Hornikuntza estandarrak 10.9 graduko erresistentzia handiko torlojuak, azkoinak, zirrindola lauak eta zirrindola konikodunak ditu; kontsumigarri guztiek altzairuzko egitura konexioetarako estandar nazionalak betetzen dituzte.
- Solairuaren H ataleko habe nagusia: H ataleko gorputza + mutur loditutako mutur-plakak bi muturretan + errodamenduen zurrungailuak + bigarren mailako habe euskarriak + goiko brida ebakidura-zutenak + korrosioaren aurkako eta suteen aurkako tratamendu osoa.
- Portaleko markoaren sekzio aldakorreko estalkiko habe primarioa: sekzio aldakorreko H habea + amaierako plakak + errodamenduen zurrungailuak + bridako purlinak + korrosioaren aurkako tratamendua.
- Erresistentzia handiko kaxa-sekzioko habe primarioa: kaxazko gorputza + sartze osoko zika-soldak muturretan + barneko eta kanpoko zurruntze eraztunak + alboko euskarriak + loditutako amaierako ixteko plakak.
Jatorrizko materialaren kalitate-ziurtagiriak, % 100eko ultrasoinu-probak (UT) txostenak I. mailako soldaduretarako, dimentsioko ikuskapen-txostenak eta osagaien estaldura/ID zerrendak.
- Karga-gaitasun handia; sagging edo plastikozko deformazioarekiko erresistentea epe luzeko tentsioaren menpeko aplikazio luzeetan.
- Markoaren zurruntasun handia, errendimendu sismiko eta konpresio egonkorrekin; Segurtasun-marjinak zabalak bermatzen ditu erdisotoko mailetarako.
- Guztiz aurrefabrikatua lantegian dimentsio-zehaztasun kontrolatuarekin; tokian torlojua bakarrik behar du, eta ondorioz eraikuntza-ziklo laburra da.
- Hazearen ebakidura trinkoak espazio bertikala gutxitzen du, barruko espazio erabilgarria gordez.
- Korrosioaren aurkako geruza anitzeko tratamenduak suaren aurkako babesarekin konbinatuta 50 urte baino gehiagoko iraupena bermatzen du barruko zein kanpoko aplikazioetarako.
- Banadura, sekzio-sakonera eta habe-zutabe konexio mota pertsonalizagarriak; barne-diseinu irregularretara moldagarria.
- Karga-jasaten duten altzairuzko habe nagusiak: plateren lodiera pertsonalizagarria; 6-36 m bitarteko tarteak hartzen ditu; bi norabideko bihurdura-erresistentzia erregulagarria; karga kontzentratuak onartzen ditu solairu osoan zehar.
- I habeak eta kanal altzairua: beroan ijetzitako sekzio finkoak ezin dira aldatu; alboko zurruntasun nahikoa ardatz ahulean zehar; karga puntual isolatuak soilik onartzen ditu; gehienezko zabalera 6m-ra mugatua.
- C sekzioak eta zulo zirkularrak: horma meheko profil itxiak, karga-ahalmen kontzentratu ahula dutenak; euskarri edo bigarren mailako markorako soilik egokia; debekatuta dago lehen mailako habe bertikal gisa erabiltzea.
- Karga-jasaten duten altzairuzko habe nagusiak: euskarri anitzen (zurrungailuak) soldadura trinkoa onartzen du bi aldeetan; angelu anitzeko habe sekundarioen konexioak hartzen ditu; habe-zutabe juntura konplexuetarako egokia.
- Beroan ijetzitako atalak: bridak gainazal maldadunak dituzte, eta soldadura-kontaktu zabala zailtzen dute; bigarren mailako habearen konexio-puntuen dentsitatea mugatzen du.
- Karga-jasaten duten altzairuzko habe nagusiak: sekzio aldakorreko diseinuek plaken lodiera murriztea ahalbidetzen dute makurdura-momentuaren murrizketaren arabera; altzairu alferrik galtzen du eta kostu orokorrak murrizten ditu.
- Beroan ijetzitako egitura-altzairua: Zeharkako dimentsio finkoak karga-jasateko segurtasun-marjina handiarekin; eraginkorra tarte laburretarako, baina oso garestia tarte luzeetarako.
Lehen mailako zama altzairuzko habeek zoru, teilatu eta ekipamendu-plataforma osoetarako karga-transferentzia nagusia kudeatzen dute; altzairuzko egiturazko beste osagai batzuek bigarren mailako habe, euskarri edo itxituraren egitura gisa balio dute; bi kategoria ez dira trukagarriak.
Egiaztatu jatorrizko fabrikatzailearen materialaren kalitate-ziurtagiriak; laminazioak edo deformazioak ikuskatu; platerak berdintzeko makina erabiliz betetzen ez diren plakak berdindu; aldi berean, marrazkiak aztertzea bridak, amaraunak, zurrungailuak eta konexio-plaketarako ebaketa-zerrendak sortzeko.
Moztu plakak CNC sugarra edo plasma ekipoak erabiliz; alaka uniformea aplikatu habe primarioko juntze-kokapenetan; sekzio aldakorreko habe-sareetarako profil-ebaketa egin, soldadura uzkurtzeko 2-3 mm-ko marjina ahalbidetuz.
- H formako habe primarioak: Seguru goiko eta beheko bridak muntaketa-jarioetan; sareak bertikalki instalatu; Erabili tack-soldadura sarearen erdigunea eta brida perpendikulartasuna kokatzeko eta lerrokatzeko.
- Kutxa formako habe primarioak: lau plakak muntaketa-jabe baten barruan sartu; barruko diafragmak aurrez instalatu eta soldadura; kontrol-plakaren lerrokadura desegokia (desplazamendua) artikulazioetan.
- H formako habe primarioak: egin alde bakarreko SAW, gero irauli habea eta erabili aire-arkuko zulaketa sustraia garbitzeko; osoa sartze osoa SAW atzeko aldean barne soldadura akatsak kentzeko.
- Kaxa-formako habe primarioak: lehenik eta behin diafragma barneko junturak soldatu, gero aldi berean kaxa-sekzioko lau luzetarako jostura nagusiak.
- Kalitate-baldintzak: habe nagusiko jostura guztiek I. graduko soldadura estandarrak bete behar dituzte; 100% Ultrasoinuen Proba (UT) beharrezkoa da amaitzean.
Erabili zuzentzeko makina hidrauliko bat bridaren kurbadura eta habearen miaketa (alboko tolestura) zuzentzeko; soldatzeko hondar-estresa arintzea; bermatu habearen zuzentasunak tolerantzia-baldintzak betetzen dituela.
Zehaztasunez markatu kokapenak zurrungailuen, mentsulen eta purlin-oihalen marrazkien arabera. Osagai txikiak habeari soldatzen zaizkio CO2 gasez babestutako soldadura erabiliz; azkenik, amaierako konexio-plakak muntatu eta guztiz soldatzen dira.
CNC zulatzeko makinak amaierako plaka guztietan eta euskarrien konexio-plaketarako erabiltzen dira, torloju-zulo koaxialtasuna bermatzeko eta tokian tokiko berrezartzeko edo birlantzeko beharra ezabatzeko.
Hormigoizko zoru konposatuak eusten dituzten habe nagusiei dagokienez, Φ16 eta Φ19 zizaila-zuloak soldatzeko stud-makina espezializatuak erabiltzen dira, bertikaltasun-desbideratzea 1°-ren barruan kontrolatuta.
Soldadura aleak eta zipriztinak habe osoan ehotzen dira; sarearen irekiera indartzeko guneak eta lokalizatutako gainazaleko akatsak konpontzen dira.
Orokorrean granailaketak Sa2.5 graduraino; Primera, tarteko geruza eta gainazalaren aplikazio sekuentziala film lehorraren lodiera egiaztatzearekin; Suaren aurkako estaldurak aplikatzea, zona zehatzetarako behar diren suteen arabera.
Osagaien ID zenbakiak eta ardatz/kota-markak aplikatzen dira; dimentsioko zehaztasuna, akatsak hautemateko txostenak eta materialaren dokumentazioa egiaztatzen dira; ikuskapena gainditzean, osagaiak iragazgaitzean ontziratzen dira bidaltzeko.
- Hazearen zuzentasuna: ≤L/1000
- Brida bertikaltasuna: ≤B/100
- Zeharkako dimentsio-desbideratzea: ±2 eta 3 mm bitartekoa
- Amaitutako segmentuen luzera estandarrak: 9m, 12m; oso luzeak diren osagaiak zatika aurrefabrikatzen dira.
|
Materialaren kalifikazioa |
Etekin-indarra ReL |
Trakzio Erresistentzia Rm |
Aplikazio-eszenatokiak |
|
Q355B |
≥355MPa |
470~630MPa |
Habe nagusia fabrikarako eta altuera handiko karga astunetarako plataformarako |
|
Q235B |
≥235MPa |
375~500MPa |
Behe-mailako argi-karga habe nagusia |
|
Q355NL |
≥355MPa |
470~630MPa |
Hotz larrietan erabiltzen den habe nagusia |
- H-habea: ardatz sendoari buruzko malgutasun errendimendu bikaina; alboko zurruntasun txikiagoa ardatz ahularen inguruan (zoruko lauzetan eta bigarren mailako habeetan oinarritzen da alboko eusterako); Karga-gaitasuna % 35-% 55 handitzen da altzairu-hormigoizko konpositeen moldaketa ondoren.
- Kutxa-habea: flexio- eta bihurdura-errendimendu orekatua bi norabidetan; karga eszentrikorako eta zubi-garabi habe nagusirako aplikazioetarako egokia.
- Haizearen erresistentzia koefizientea: H-beam 1,35, Box beam 1,55.
- Karga-puntu kontzentratuetan zeharkako zurrungailuak gehitu behar dira, errodamenduaren esfortzuaren ondorioz sarea tokiko zinbaketa saihesteko.
- Habe nagusien arteko junturak eta errodamendu-soldadura kritikoak: I graduko soldadurak, % 100 Ultrasoinu-probak (UT)
- Gogorgailuak eta euskarrien soldadurak: II graduko soldadurak, % 20 ausazko Ultrasoinuen Proba (UT)
- Herdoila kentzeko maila: Sa2,5
- Pintura lehorreko filmaren lodiera: 100–160 μm
- Suaren aurkako iraupena: 1h, 2h, 3h
- Beroan galvanizatzeko zinkaren lodiera: ≥85 μm
- Habe eta zutabe lotzeko torlojuak: 10,9 graduko erresistentzia handiko torlojuak
- Amaierako plakaren lodiera: 18–50 mm
- Zizaila-zuten zehaztapenak: Φ16, Φ19; Materiala: ML15
- Erabat barne-prozesatzea: altzairuzko plaka mozteko, urpeko arkuko soldadurarako eta akatsak detektatzeko produkzio-lerro jabedunak; azpikontrataziorik ez, dimentsio kontrolagarriak eta soldadura kalitatea bermatuz.
- Mugaz gaindiko bidalketa betetzea: ingelesezko ikuskapen-txostenen eta aduana-garbiketa-dokumentuen aldi berean entregatzea, atzerriko ingeniaritza gainbegiratzeko eta aduana-ikuskapenetarako baldintzak betetzeko.
- Dimentsio handieneko garraio-soluzioak: Sekzio-aurrefabrikaziorako eraikuntza-plano osoak hornitzea eta habe nagusi estra luzeen tokian bertan elkartzea, mugaz gaindiko garraio-mugak gaindituz.
- Doako egiaztapen teknikoa: salmenten aurretiko egiaztapena habe nagusiaren tartearen, kargaren eta konexioen hautaketa, egitura-diseinuaren arriskuak arintzeko.
Q1: Nola aukeratzen dut H-atalaren eta kaxa-atalaren habe nagusien artean?
A: Erabili H sekzioko habeak 24m-tik beherako tarteetarako norabide bakarreko karga bertikalekin; erabili kaxa-sekzioko habeak 24 m-tik gorako tarteetarako, bi norabideko karga eszentrikoetarako edo garabi karga aldakorretarako.
2.G.: Ebakidura-zulo nagusian egituraren segurtasunean eragina al du?
A: Makurtze-momentu goreneko puntuak ez diren tokietan egiten diren irekierek —ez dute karga-ahalmena arriskuan jartzen—. hala ere, irekidura arbitrarioak debekatuta daude tarte erdiko makurdura-momentu handiko guneetan.
3.G.: Lehen mailako karga jasaten duten altzairuzko habeen suaren aurkako estaldura tokian aplikatu al daiteke geroago?
A: Aplikazioa fabrikako aurre-estalduraren edo tokiko estalduraren bidez egin daiteke; fabrikako estaldurak filmaren lodiera uniformea bermatzen du eta, oro har, hobeto egokitzen da atzerriko proiektuen programazio eskakizunekin.
