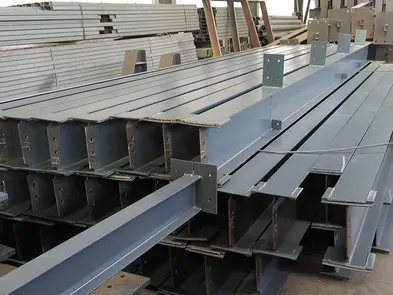

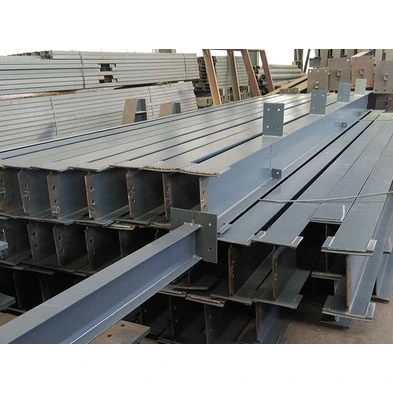

Bigarren Egitura-euskarri altzairuzko habea

Altzairuzko erdisotoetan karga-transmisioak bi faseko mekanismoa dakar: lehen habeek zutabeetatik karga bertikalak onartzen dituzte, eta bigarren mailako euskarriaren altzairuzko habeek bigarren mailako karga-elementu gisa jokatzen dute, lehen mailako habeen arteko karga-hutsuneak zubi eginez. Beroan ijetzitako sekzio estandarrekin edo soldatutako sekzio txikietatik fabrikatuta, habe hauek ez dute behar primarioetarako erabiltzen diren soldadura-akatsak hautemateko espezifikazio handiko prozesurik. Egituraren segurtasuna proiektuaren kostuekin orekatzen dute eta hedadura txikiko eta ertaineko zoruetarako eta teilatuaren itxituretarako karga-jasateko eskakizun banatuak betetzen dituzte, habe primario-sekundarioko habe-sistemetan gehien erabiltzen den karga-jasapenaren bigarren mailako osagaia.

Egiturazko Karga Definizioa eta Aplikazio Eszenarioak

1. Oinarrizko definizioa

Egitura-euskarri sekundarioko altzairuzko habeak zeharka instalatzen dira eta habe nagusien mentsula-posizioetan finkatzen dira; ez dira zuzenean lotzen altzairuzko zutabeekin. Batez ere, zoruko estalkiak, teilatuaren itxiturak eta langileen eta ekipoen karga bizi lokalizatuak onartzen dituzte, banatutako kargak habe nagusietara transferituz, eta gero altzairuzko zutabeetara eta zimenduetara transmititzen dituzte. Industriako oinarrizko material estandarrak lau mota daude: beroan ijetzitako H habeak, I habe estandarrak, kanal altzairuak eta soldatutako H habe arinak. Q235B normalean barruko eta kanpoko proiektu estandaretarako lehen material gisa hautatzen da, eta Q355B, berriz, ekipamendu astunak edo dardaratzaileak onartzen dituzten plataformetarako erabiltzen da.

2. Aplikazio unibertsalaren eszenatokiak

- Industria-fabrikako zoru-lauzen bigarren habeak

- Karga-plataformak kanpoko ekipamendu autonomoetarako

- Teilatuko purlin-euskarrietarako euskarri-habeak

- Barruko altzairuzko solairuarteko bigarren mailako habeak

Fabrikak hornitutako osagai estandarizatuen xehetasunak

1. Beam Nagusiaren konfigurazioa

- Beroan ijetzitako ebakitako sekzioetan eta pertsonalizatutako sekzio soldatuetan sailkatuta. I habe estandarrak, kanal altzairua eta beroan ijetzitako H habeak stock luzerako profilen CNC ebaketaren bidez ekoizten dira. Estandarra ez diren baoaren zabaleretarako edo tarte berezietarako, H habe soldatuak (altzairuzko plaka txikiagoekin fabrikatuak) erabiltzen dira; xafla lodiak dituzten soldadura-prozesu astunak saihesten dira.

2. Amaitu konexio osagarriak

- Itzuliko konexio-plakak: ainguratutako konexio-metodo estandarra; plaka meheak habearen muturretara soldatzen dira, habe nagusiaren mentsula gainean (euskarria) lapatzen dira eta kokapen-torlojuekin bermatzen dira.

- Bukaerako plaka meheak: konexio erdi-zurrun espezifikoetarako soilik erabiltzen da; plakaren lodiera habe nagusiaren amaierako plaken baino nabarmen txikiagoa da, eta ez da loditze-indartzerik aplikatzen.

- Amaierako zurrungailuak: karga kontzentratuen menpe dauden bigarren mailako habeetan bakarrik instalatzen dira; ez da sartzen I-habe edo kanal altzairuzko bigarren habe estandarretan.

3. Beam Body Osagarriak

- Purlin euskarri-plakak: teilatuko bigarren mailako habeetarako espezifikoak; Goiko bridari soldatuta, galbanizatutako teilatu-panelak eusteko.

- Erabilgarritasun irekiera sendotzeko plakak: tamaina estandarraren mugak gainditzen dituzten sare-baoen inguruan instalatzen dira, zeharkako erresistentzia sendotzeko.

4. Eraikuntzarako osagarriak

- Egitura-euskarri sekundarioko altzairuzko habe estandarrak (12 m-ra artekoak) ez daude altxagailurik; igoera profileko briden inguruan eslingatuz egiten da. Bigarren mailako habe luzeak edo astunak fabrikan soldatutako altxagailu soilekin hornituta daude.

5. Korrosioaren babesa eta suaren aurkako babesa

- Herdoila kentzeko kalifikazioa: St3 (esku-erreminten garbiketa) barruko proiektu estandaretarako; Sa2.5 (garbiketa urratzailea) kanpoko proiektuetarako ingurune oso korrosiboetan.

- Estaldura-sistema: Bi geruzako spray-aplikazioa (primer eta gainazala); Film lehor osoaren lodiera 60μm eta 100μm artean kontrolatua.

- Suaren aurkako estaldura: film meheko estaldura intumeszentea aplikatzea behar den moduan; 0,5 eta 1 ordu arteko suaren erresistentzia estandarra.

6. Loturak eta loturak

4.8 graduko torloju estandarrak karga estatikoko ohiko juntagailuetarako erabiltzen dira; 8.8 graduko erresistentzia handiko torlojuak ekipoen bibrazio, haize handiak edo karga astunak jasaten dituzten junturetarako erabiltzen dira (OEM bat datozen azkoinekin eta garbigailu lauekin hornituta).

Fabrikak hornitutako hiru soluzio sailkatuak

- I habe sekundarioko habeak: I habearen gorputza + ertz-konexio-plakak bi muturretan + purlin euskarri-plakak + korrosioaren aurkako estaldura osoa; Barruko zoladura arinetarako egokia.

- Beroan ijetzitako H habe bigarren mailako habeak: H habearen gorputz txikia + amaierako ertz-plakak + zurrungailu lokalizatuak + zizaila-zutenak; hormigoizko zoru konposatuetarako egokia.

- Kanaleko altzairuzko habe sekundarioak: Kanalaren altzairuzko gorputza + amaierako tapoiaren plakak + alboko ertz-plaka txikiak; ekipamendu-plataforma txiki eta independenteetarako erabiltzen da nagusiki.

Egitura-desberdintasun nagusiak: habe nagusiak eta bigarren mailakoak

Bereizpenak argi eta garbi definitzen dira hiru dimentsiotan oinarrituta (guneko karga, konfigurazio estrukturala eta konexio mota) kontratazioan eta hautatzean akatsak saihesteko. - Habe Nagusiak: Zuzenean altzairuzko zutabeei lotuta; etengabeko kargak jasan tarte osoan zehar; Errodamenduaren amaierako plaka lodituak eta trinkoki banatutako zurrungailuak dituzte; erabili 10.9 graduko erresistentzia handiko torlojuak; eta % 100eko ultrasoinu-probak (UT) jasan ditzakete I. graduko soldaduretarako.

- Bigarren mailako habeak: habe nagusiei itzulinguru lotuta karga lokalizatu eta banatuak jasateko; Egitura-diseinu sinplifikatua eta nagusiki loturiko (hinged) konexioak; profil arinak erabili; eta puntu-kontroleko soldadura-ikuskapenak egin.

Oinarrizko Abantailak

Bigarren mailako euskarri-habeetarako profil arin-egitura aprobetxatuz, sistema honek abantaila praktiko hauek eskaintzen ditu estaldura osoko habe nagusiaren eraikuntza tradizionalen aurrean:

1. Arinak eta malgutasunez antolatuta; tartea libreki egokitu daiteke zoru-lauzen moduluetan oinarrituta.

2. Material-eraginkorra; nabarmen murrizten ditu altzairuaren kontratazio- eta fabrikazio-kostu orokorrak altzairuzko solairuarteko egituretarako.

3. Gainazaleko lautasun handia; Hainbat zoru-materialekin bateragarria, altzairuzko estalki profilatuak, egur trinkoko zoruak eta zuntz-zementuzko oholak barne.

4. Fabrikazio sinplea eta tokiko diseinu/instalazio erosoa; Eraikuntza-egutegi orokorra modu eraginkorrean laburtzen du.

5. Karga banaketa uniformea; Oinezko trafikoak epe luzerako zoruaren sagging eta bibrazioak arintzen ditu egituraz.

6. Fabrikan aplikatutako korrosioaren eta herdoilaren aurkako tratamendua; Epe luzerako egonkortasuna bermatzen du barruko ingurune lehorretan eta egitura-iraunkortasun estandarrak betetzen ditu.

Nabarmenak bereiztea eta antzeko altzairuzko osagaiak

1. Materialen aukeraketa eta hornikuntza-zikloaren abantailak

Lau profil mota daude eskuragarri karga-eskakizunak malgutasunez parekatzeko: I habeak eta kanal altzairua karga arinetarako (kostuak kontrolatzeko) eta H habe txikiak karga ertainetarako (zurruntasuna bermatzeko). Sistema beroan ijetzitako profilak moztean oinarritzen da, urpeko arkuko soldadura eta habe nagusi pertsonalizatuetarako behar diren behin eta berriz zuzentzeko prozesuen beharra ezabatuz. C-atalak eta kanaleko altzairuzko euskarria estandarrak egokiak dira itxiturako euskarrietarako soilik eta ezin dituzte bigarren mailako habeak ordezkatu zoruko karga bertikalean.

2. Karga-Egiturazko Desberdintasunak

Karga-bide independentea; kargak ez dira zuzenean altzairuzko zutabeetara transferitzen, eta ondorioz, sekzio txikiagoak eta pisu propioa txikiagoak dira. Konexio guztiek gurutzatutako giltzadun konfigurazioak erabiltzen dituzte, habe nagusietan muturreko plaka astunen edo zurrungailu trinkoen beharra ezabatuz; horrek soldatzeko kontsumigarriak eta fabrikazio-lanak murrizten ditu, eta sistema egokia da mezzanineko karga-jasapen-egoera estandar gehienetarako.

3. Instalazio Bereziatua

Instalazioak ez du altuera handiko sartze osoko ipurdiko soldadurarik behar; horren ordez, torlojudun itzulerako konexio soilak erabiltzen dira, eraikuntzarako atalase teknikoa jaitsiz. Kideak behar diren luzeretara moztu daitezke, eta estuki banatutako segmentuen diseinuak solairuko zabalerak optimizatzen ditu eta baoaren konfigurazio irregularrak egokitzen ditu. Gainera, I. mailako soldaduretarako proba ez-suntsitzaileen (NDT) eskakizunak ezabatzeak nabarmen murrizten ditu kalitatearen ikuskapena eta lan kostuak.

4. Funtzio anitzeko osagaien moldagarritasuna

Purlin takak eta erabilgarritasun-euskarri txikiak habearen goiko bridan soldatu daitezke, osagaia lurzoruan zein teilatuan aplikazioetarako egokia bihurtuz. Ebakidura-zuloak hormigoizko zoru konposatuetarako sistemetarako gehi daitezke edo eraikuntza lehorreko zoruetarako baztertu daitezke, behar espezifikoetan oinarritutako konfigurazio-doikuntzak errentagarriak izan daitezen.

5. Korrosioaren aurkako eta suaren aurkako kostu bereiziak

Bigarren mailako Egiturazko Euskarria Altzairuzko Habearen euskarriaren habea habe primarioa baino tentsio nabarmen txikiagoaren menpe dagoenez, korrosioaren aurkako pinturaren eta suaren aurkako estalduraren aplikazio meheagoak nahikoak dira, eta ondorioz, materialaren kontsumoa murrizten da. Mantentze-lanak eta birgaitzeak errazak dira, korrosioaren aurkako eta suaren aurkako erresistentziari dagokionez, kostu-eraginkortasun orokorra eskaintzen du egituraren bizi-ziklo osoan zehar, habe nagusiekin alderatuta.

Altzairuzko osagaien sailkapena eta kokatzea

1. Habe nagusiak: zabalera osoko zamak altzairuzko zutabeetara transferitzea; karga astunetarako eta tarte luzeetarako diseinatua; konexio zurrunak dituzte eta estandar altuko proba ez-suntsitzaileak (NDT) jasaten dituzte.

2. Bigarren mailako habeak: banatutako zoruko kargak habe nagusietara transferitzea; karga moderatuak eta ainguratutako konexioetarako diseinatua; kostu-eraginkortasunari lehentasuna ematea.

3. Channel Steel & C-Sections: Egiturazko euskarrietarako eta teilatuaren purlinetarako erabiltzen da batez ere; ez jasan azalera handiko zoruko karga bertikalak.

Amaierako Fabrikazio Prozesu Normalizatua

1. Lehengaien onarpena: Beroan ijetzitako atalen jatorrizko errota kalitate ziurtagiriak egiaztatu; alboko tolestura, bihurridura eta korrosioa ikuskatu; deformazio-mugak gainditzen dituzten osagaiak mekanikoki zuzentzea; aldi berean, konexioaren eta zurrungailuen plaken kalitatea egiaztatu.

2. CNC Doitasun Ebaketa: Erabili metalezko zerra hotzak bigarren mailako egitura-habeen bolumen handiko ebaketa egiteko; erabili plasma ebaketa hainbat piezatarako; Prestatu soldadura-alakak juntura luzeko osagaietarako.

3. Osagaien Diseinua eta Muntaketa: Kokatu konexio-plakak, zurrungailuak, purlin cleats eta errefortzu-plakak eraikuntza-planen arabera; erabili doitasun-punta-soldadura osagaien posizio erlatiboak finkatzeko.

4. Pieza txikien soldadura: osagai osagarrien soldadura egin CO2 gasez babestutako soldadura erabiliz; Ejuntura-soldetarako II. Egin Ultrasoinu Proba selektiboak (UT) karga-nodo kritikoetan soilik (ez % 100eko ikuskapenik).

5. CNC zuloa zulatzea: zulatzeko torlojuen zuloak konexio-plaketan CNC bidez lerrokatzea bermatzeko; erabili 4.8 graduko torlojuak konexio estandaretarako eta aldatu 8.8 graduko torlojuetara karga astuneko nodoetarako.

6. Zuzenketa eta Artezketa: Erabili lokalizatutako tenperatura baxuko sugarra zuzentzeko soldadura deformazioa kentzeko; ehotzeko soldadura zipriztinak, errebak eta gehiegizko soldadura aleak.

7. Korrosioaren aurkako eta suaren aurkako babesa: aplikatu herdoila kentzeko estandarrak proiektuaren zehaztapenetan oinarrituta; spray korrosioaren aurkako pintura bi geruza; aplikatu film meheko estaldura intumeszentea suaren aurkako estaldura izendatutako guneetan.

8. ID markaketa, azken ikuskapena eta biltegiratzea: ihinzta ezazu osagaien ID bakarrak; dimentsioak egiaztatu; kalitatea ikuskatzeko erregistroak biltzea; entregatu aurretik eguraldia babesteko paketea.

Errendimendu-parametro integralak

1.Dimentsio geometrikoak eta fabrikazio-perdoiak

- Beroan ijetzitako H habeak: 200x100mm-tik... 450200mm-ra

- I habe estandarra: I10tik I32ra

- Kanal altzairu estandarra: [10tik [25

- Argi soldatutako H habea: 250 mm-tik 600 mm arteko altuera

- Bidalketa-luzera estandarra: 6m, 9m, 12m, landa-luzerarako gain-luzera

- Prozesatzeko tolerantzia: guztirako luzera desbideratzea ± 3mm, alboko desbideratzea ≤L/1000

2.Oinarrizko materialaren propietate mekanikoak

3.Estresa eta soldadura onartzeko parametroak

- Indarraren errendimendua: batez ere ardatzaren makurtze-indar handia jasaten dute, alboko egonkortasuna zoruko lauzek mugatuta. Errodamendu-ahalmena % 30 inguru handitzen da Φ16/Φ19 zizaila-zuloekin

- Gogorgailuen diseinua: tokiko zurrungailuak bakarrik instalatu errodamendu euskarrietan, ez luzera osoko zurrungailurik

- Soldadura-ikuskapena: soldadura sekundarioak ausazko UT ikuskapenarekin, bisual-ikuskapena soldadura guztietarako.

4. Korrosioaren aurkako, suteen babesa eta konexio parametroak

- Herdoila kentzeko estandarra: St3 eskuzko herdoila kentzea, Sa2.5 granailatzea estandar altuko proiektuetarako

- Pintura lehorra filmaren lodiera: 60μm eta 100μm

- Suaren aurkako denbora: 0,5 h eta 1 h arteko suaren aurkako estaldura mehearekin

- Konexio-plakaren lodiera: 8mm-tik 16mm-ra

5.Habe primarioaren eta sekundarioaren parametroen konparaketa sinplifikatua

- Lehen mailako karga-habea: Q355B material nagusia, amaierako plaka lodia, % 100eko soldadura primarioko UT ikuskapena, 10.9 graduko torlojuak, 100-160μm pintura-filma

- Bigarren mailako egitura euskarria altzairuzko habea: Q235B material nagusia, konektatzeko plaka mehea, soldadura sekundarioko ausazko ikuskapena, 4.8 graduko torlojuak, 60-100μm-ko pintura filma

HAISHENG Entrega eta Laguntza Zerbitzu Integratuak

- Osagaien hornikuntza integratua: altzairuzko egitura-pakete osoko produkzio-programazio eta tolerantzia-estandar bateratuak —habe nagusiak, bigarren mailako habeak, erresistentzia handiko torlojuak eta konexio-plakak barne— hornitzaile ezberdinen arteko dimentsio-desberdintasunek eragindako tokiko lerrokadura desegokia ezabatuz eta birlanketa murriztuz.

- Mugaz gaindiko dokumentazio integrala: materialaren kalitate-ziurtagiri elebidunak, dimentsioko ikuskapen-txostenak, soldadura-laginketa-txostenak eta muntaia-planoak ematea, osagaien ID-erreferentzia-zerrendekin batera; atzerriko aduana-garbiketa, hirugarrenen ikuskapena/onarpena eta guneen fitxategi-eskakizunak guztiz betetzen ditu.

- Aldez aurretiko laguntza teknikoa eta marrazkien optimizazioa: bigarren mailako habeen tartearen doako salmenta-aurreko optimizazioa solairuko karga eta baoaren dimentsioetan oinarrituta; zutabeen eta purlin cleat kokapenak egiaztatzea; konexio-multzoen plano zehatzak ematea, hala nola, karga-ahalmen nahikoa edo diseinu-akatsak saihesteko.

- Mugaz gaindiko babesa logistika: ertz babesleak eta iragazgaitza duten habe sekundario luzeetarako ontzi sektiboak; argi eta garbi markatutako altxaguneak itsasoko eta lurreko garraioaren zorroztasunari aurre egiteko eta pinturaren kalteak edo profilaren deformazioa saihesteko; pakete-zerrenden eta logistikaren jarraipen-zenbakien aldi berean ematea.

- Urruneko instalazio-laguntza: instalazio-eskuliburu ilustratuak eta muntaketa bideo-tutorial laburrak ematea; 24/7 urruneko galdera eta erantzun teknikoak txineraz eta ingelesez; denbora errealeko orientazioa bigarren mailako habe loturiko konexioei, lepaketari eta zoru konposatuari buruzko eraikuntzari buruz.

- Epe luzeko bermea eta mantentze-lanak: 5 urteko materialaren bermea eta 2 urteko fabrikan aplikatutako korrosioaren aurkako estalduraren bermea; Instalazio osteko pintura-ukiketak eta torlojuak berriro ikuskatzeko/mantentzeko doako planak; Bigarren mailako habe-osagarri txikiak behin betiko hornitzeko zerbitzua.
