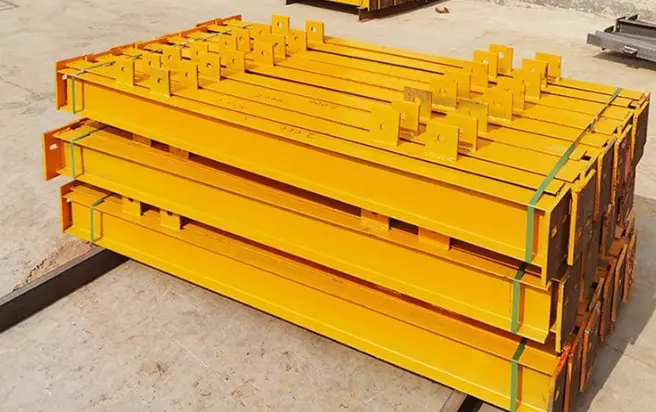

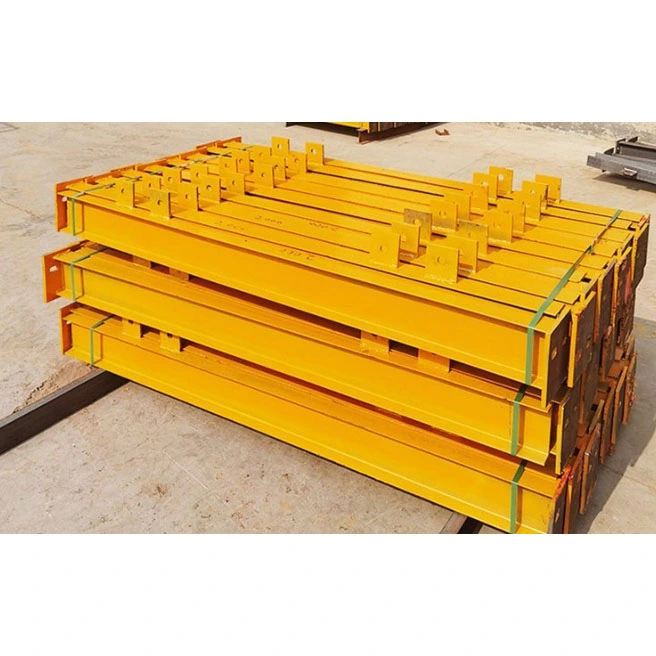

Egiturazko I Beam beroan ijetzitako altzairuzko I atalak karga-jasaten duten profil horizontal espezializatuak dira, zabalera laburreko altzairuzko egituretarako diseinatuta. H habeak edo sekzio itxiko profilak ez bezala —karga astunetarako diseinatuta daudenak—, I habe hauek pasabide bakarreko bero-ijezketa prozesu baten bidez ekoizten dira, estandar nazionalak betetzen dituena; ez dute sekzio pertsonalizatuko soldadurarik behar, eta neurri guztiak zehaztapen estandarizatuei atxikitzen zaizkie.
Dauden lehengaien inbentarioa aprobetxatuz, HAISHENGek bigarren mailako prozesamenduak egiten ditu, hala nola, ebaketa, zulaketa, osagarrien soldadura eta korrosioaren aurkako estaldurak, eta ondorioz, neurrira egindako altzairuak baino askoz laburragoak dira entrega-epeak. Produktu hauek aproposak dira espazio mugatuak, karga arinagoak edo tokiko aldaketak dituzten proiektuetarako. Irtenbide praktikoa eskaintzen dute, H habeekin lotutako material-hondakinak eta hodi karratuen instalazio konplexuak saihesten dituena, euskarri elektromekanikoetarako sistema, planta osagarrietarako eta kantilevered multzo txikietarako karga-euskarri ekonomikoak gehien erabiltzen diren habe bihurtuz.
- Zeharkako Egitura: "I" forma estandarra du, sare bertikala eta zentratua duena. Goiko eta beheko briden barruko aurpegiek 1:6ko malda dute; bridak lodiera aldatzen dute ertzetik zentrora, eta barneko eta kanpoko gainazalak ez dira paraleloak; hauek dira H habeetatik bereizten dituzten ikusmen-ezaugarririk bereiztenak.
- Egiturazko portaera: karga-ibilbide bat jarraitzen du, non goiko brida konpresioan dagoen, beheko brida tentsioan dagoen eta sareak ebakidurari aurre egiten dion norabide batean. Ardatz sendoan zehar okertzeko erresistentziak estandarrak betetzen dituen bitartean, alboko deformazio-erresistentzian berezko ahultasuna dago ardatz ahulean zehar.
- Izendapen estandarra: "I" letra eta ondoren zenbakizko atzizkia erabiliz izendatzen da. "a" eta "b" atzizkiek bridaren lodiera-diferentziak adierazten dituzte sekzio-altuera bererako; "a" modeloek brida meheagoak dituzte, "b" modeloek, berriz, brida lodiagoak eta karga-ahalmen orokorra handiagoa.
- Merkatu Eredu Amankomunak: I10, I12.6, I14, I16, I18, I20a eta I20b I45 arteko tarteak; eskuragarri dagoen modelorik handiena I56 da. Sorta honetatik kanpoko neurriak ez daude eskuragarri stock-eko elementu estandar gisa.
- Lehengaien luzerak: fabrikako luzera estandarrak 6m, 9m eta 12m dira. Fabrikan ijetzitako sekzio aldakorrak ez dira onartzen; Luzera horiek gainditzen dituzten kideak tokian bertan elkartu behar dira.
- Q235B: merkatuko material nagusia; harikortasun bikaina eta hotzeko ebaketa errendimendu bikaina eskaintzen du. Barruko giro-tenperaturako inguruneetarako eta hedadura txikiko proiektu laguntzaileen %95erako egokia da aire zabaleko ezarpen lehorrean.
- Q355B: % 51 erresistentzia handiagoa duen nitxo alternatiboko materiala. Batez ere karga astuneko ekipoen euskarrietarako, altzairuzko habe luze estraluzeetarako eta tenperatura baxuko eta izozterik gabeko eskualdeetako proiektuetarako erabiltzen da; stocken erabilgarritasuna mugatua da.
- Habe nagusiaren gorputza: I Beam Egiturazko Ijeztutako Altzairuzko I Atala (GB estandarra) CNC bidez luzera zehatzetara moztuta; muturreko aurpegiak errebarik gabekoak dira eta perpendikulartasun estandarrak betetzen dituzte.
- Amaierako konexio osagarriak: Lotura lauak eta errodamendu bertikalak zurruntzeko; zurrungailuek izkin mozketak behar dituzte maldatutako brida-profilera egokitzeko, eta ondorioz, altuera bereko H habe estandarrentzako zurrungailuekin alderatuta, dimentsio orokorrak txikiagoak dira.
- Habe-gorputzaren osagarriak: Purlin euskarri-plakak, bigarren mailako habe-orriak eta errefortzu-plakak erabilgarritasun-zuloetarako; behar den moduan izendatutako lekuetan soldatuta.
- Altxatzeko osagarriak: habe handi eta luzeen alboetan (I25 eta hortik gorakoak) aurrez instalatutako altxatze-ohol simetrikoak; habe txikiek (I20 eta beherago) ez dute aldez aurretik instalatutako lenk behar eta zuzenean altxatzen dira briden bidez.
- Herdoila kentzeko maila: St3 eskuzko garbiketa proiektu zibil arruntetarako; Sa2.5 granadura/harea leherketa estandar altuko udal eta esportazio proiektuetarako.
- Pintura: bi primer geruzaz gain estaldura konposatua; Film lehorraren lodiera 60-100 μm-tan kontrolatua, barruko herdoilaren aurkako baldintzak betetzen ditu 5 urteko bizitzarako.
- Baldintza bereziko tratamendua: Beroko galvanizazioa hezetasun handiko edo euri-zipriztinetarako guneetarako; Film mehe intumeszentea suaren aurkako estaldura suaren konpartimentuetarako, ordubeteko suaren erresistentzia ebaluazioaren baldintza betetzen duena.
- Soilki onartzen den plataforma I-habea: habearen gorputza + amaierako plakak bi muturretan + moztutako errodamenduen zurrungailuak + purlin euskarri plakak + korrosioaren aurkako estaldura osoa; altzairuzko pasabideetan eta ekipamendu-plataformetan habe nagusietarako erabiltzen da; gunean torloju zuzenaren bidez konektatuta.
- Cantilever euskarria I-habea: habearen gorputza + loditutako plaka zurrungarri sustraiaren bi aldeetan + ainguratze-konexio-plaka; gortina-hormako azpimarkoetarako eta kanpoko kantilevered eguzkitako euskarri txikietarako erabiltzen da.
- Teilatuko bigarren mailako habe soila: habearen gorputza + alde bakarreko purlin euskarri soila; amaierako konexio plakarik ez; zuzenean habe nagusiko bridari soldatua; fabrikako teilatu-hegaletan habe txikietarako erabiltzen da.
Jatorrizko altzairugintzako materialaren kalitate-ziurtagiriak, osagaien dimentsioko ikuskapen-erregistroak eta osagaien identifikazio-orri bakarrak; dokumentazioa egokia da atzerriko proiektuen guneetan zuzenean aurkezteko eta gainbegiraleak onartzeko.
Beroan ijetzitako I-habeen modelo guztiak estandarrak dira, masiboki ekoiztutako stock-elementuak, eta programatutako ijezketa edo fabrikazioaren beharra ezabatzen dute (adibidez, juntzea edo soldadura). Soldatutako H habeak edo kaxa-habeak ez bezala (10-20 egun behar dituzte entregatzeko), zehaztapen estandarrak 48 orduko epean bidal daitezke. Ezin hobeto egokitzen dira noizbehinkako kontratazio-beharretarako, hala nola, zaharkitutako euskarriak ordezkatzeko, hoditeria elektromekanikoak gehitzeko edo gurutze-habeak premiaz betetzeko guneen biltegiratzeko.
Barneko briden 1:6 maldak ertz txamferatu naturala sortzen du, brida kizkurtzea edo sarea deformatzea saihestuz igotzean, tokian tokiko garraioan edo beste ekipo batzuekin ustekabeko talkak. Aitzitik, brida lauak dituzten H habeek ertzetako kalteak izateko joera dute, eta, ondorioz, tokiko txatar-tasa I habeena baino % 12 baino handiagoa da.
Karga-gaitasun bertikalerako, I habe baten beheko brida H habe baliokide batena baino %22-%30 estuagoa da. Honek eremu mugatuetan instalatzeko aukera ematen du (esaterako, korridore elektromekanikoetarako, ekipoen armairuen arteko hutsune estuak edo itxiturako horma-hormako markoa) hoditeria edo kanalizazio diseinuak oztopatu gabe.
Luzera doikuntzak eta irekidura lokalizatuak zerra edo plasma mozketa bidez lor daitezke, makineria astunaren beharra ezabatuz, adibidez, urpeko arkuko soldagailuak edo zuzengailu hidraulikoak. Lekuko teknikari orokorrek zereginak egin ditzakete, besteak beste, euskarri osagarriak soldatzea edo zuloen posizioak finkatzea; Presio handiko soldagailu ziurtatuak ez dira behar, eta atzerriko eskala txikiko aldaketetarako lan-kostuak nabarmen murrizten dira.
Lehengaien prezio unitarioa karga-ahalmen baliokidea duten H habe soldatuak baino %15-%20 txikiagoa da. Gainera, pisu arinagoak garraiatzeko eta igotzeko kostuak murrizten ditu. 6 metrotik beherako luzetarako eta 12 kN/m-tik beherako karga uniformeki banatutako habe sekundarioetarako, errendimendu egokia ematen dute "gehiegizko ingeniaritza" gabe, eta, horrela, material hondakin garrantzitsuak saihestuz.
- H habeen aldean: H habeek norabide biko alboko zurruntasun orekatua eta altzairuzko estalki profilatuak guztiz eusteko egokiak diren brida paraleloak dituzte, luzerako zoru-habeetarako aproposa da; Egiturazko I Beam Hot Rolled Steel I Sekzioak malgutasun-erresistentzia egokia eskaintzen du ardatz sendoan zehar bakarrik eta oso joera du albo-tortsionala ardatz ahulean zehar, alboko euskarririk gabeko egitura luzeetarako desegokiak bihurtuz.
- Sekzio hutsa karratua/zirkularra habeak: tutu-sekzio itxiek bihurdura-erresistentzia bikaina eskaintzen dute, baina barneko herdoila kentzea ekiditen dute eta instalazioaren osteko korrosioaren aurkako konponketak zailtzen dituzte ebakietan; I-habeek atal irekiak dituzte gainazal osoko ikuskapena ahalbidetzen dutenak eta kostu txikiagoak ondorengo erabilgarritasun/hoditeria aldaketetarako.
- Esertzeko/muntatzeko erraztasuna: I habe estandarrak hormigoizko mentsuletan edo kanal-altzairuzko euskarrietan zuzenean eser daitezke eta soldadura soilekin bermatu daitezke, H habeek, berriz, amaierako plaka torlojuak behar dituzte, eraikuntza-urrats konplexuagoak eginez.
- Konexio-plaken soldadura-mugak: I-habeen brida konikoen gainazalek ez dute konexio-plaka lauekin kontaktua eremu handietan ahalbidetzen, norabide anitzeko juntura-konexioak saihestuz eta haien erabilera karga-baldintza sinple, norabide bakarrera mugatuz.
- Abantaila bakarraren agertokiak: Pasabideen sare-habeak industria-lantegietan, MEP (mekanikoa, elektrikoa eta iturgintza) euskarriak, ekipamenduak muntatzeko oinarriak, gortina-horma azpimarkoak eta bigarren mailako erlaitz-habeak; Testuinguru hauetan H habeak erabiltzeak errendimenduaren gehiegizko zehaztapen nabarmena dakar.
- Debekatutako eszenatokiak: 8 metroko zabalera baino gehiago duten teilatu-habe nagusiak, azalera handiko hormigoizko zoru-lauza konposatuak, eta haize-karga handien eraginpean dauden euskarrien egiturak (alboko ezegonkortasuna eta kolapsoaren arriskua dela eta).
Lan-fluxu honek beroan ijetzitako sekzioen bigarren mailako prozesamendua hartzen du soilik (plaketatik soldatutako atal eraikiak izan ezik) eta fabrikako benetako ekoizpen-pausoak islatzen ditu:
Errota-ziurtagiriak, sekzio-profilak eta materialen kalifikazioak egiaztatzea; loteen laginketa egitea alboko makurdura, bihurridura eta brida deformazioa egiaztatzeko; mekanikoki zuzendu apur bat bihurritutako atalak prozesatu aurretik; betetzen ez diren lehengaiak hornitzaileari itzultzea, estandar gutxiko stockak ekoizpenean sar ez daitezen.
Bolumen handiko eskaerek CNC metalezko zerraketa hotza erabiltzen dute, oxidazio-geruzarik gabeko ebaki leunak eta 2 mm-ko hobari bat ipurdiko soldadurarako; lote txikiko presako aginduek plasma ebaketa erabiltzen dute. Aparteko kideek alde biko alaka egiten dute sareetan eta bridetan, tokian tokiko sartze osoko ipurdiko soldadura eskakizunak betetzeko.
Osagarrien kokapenak zehatz-mehatz markatzen dira eraikuntza-planoetan oinarrituta. Brida inklinatuetarako, zurrunagoak diren izkinak 1:6ko maldan alakatuta daude habearen gorputzaren aurka egokitzeko; Aldizkako tack soldadura finkatzeko erabiltzen da, soldadurak eragindako deformazioa 1,5 mm-ko barruan mantenduz.
Osagai txikiak, hala nola purlin cleats, konexio-plakak eta zurrungailuak CO2 gasez babestutako soldadura erabiliz soldatzen dira, soldadura-korletak eraketa uniformea bermatuz; habe extra-luzeetarako tokiko ipurdi-junturak eskuzko arku-soldadura erabiltzen dute, karga-jasaten duten ipurdi-soldadura kritikoekin ausazko ultrasoinu probak egiten dituzte II Graduko estandarren arabera.
Erresistentzia handiko torlojuen konexio-puntuak 3 ardatzeko CNC zulagailu integratuekin zulatzen dira, zulo-diametro-perdoiekin ±0,2 mm-ra kontrolatuta; Eskuko zulagailu elektrikoekin zuloak zulatzen dira tokiko hoditeria/hodi ezberdinetarako, eta gero arteztu egiten dira errebak kentzeko.
Soldadurak eragindako alboko tolestura eta bihurdura-deformazioak zuzentzen dira lokalizatutako su-berokuntza eta jack mekanikoen konbinazioa erabiliz; Soldadura-zipriztinak, zepak eta ertz moztutako errebak ondo ehotzen dira tokian instalatzean urratzeko arriskuak ezabatzeko.
Herdoila kentzea eskuzko garbiketa (St3) edo granailadura (Sa2.5) bidez egiten da proiektuaren zehaztapenen arabera, gainazaleko errota eskala eta herdoil solteak kentzeko; inprimaketa eta goiko geruza giro-tenperaturan aplikatzen dira, film meheko suaren aurkako estaldurak gehituta suaren aurkako gune izendatuetan; osagaiak hurrengo fasera igarotzen dira estaldura normaltasunez sendatu ondoren soilik estandarrak betetzeko.
Osagaiei identifikazio-zenbaki iraunkorrak aplikatzen zaizkie. Ikuskapen integrala egiten da luzerak, zuloen diametroak eta kanpoko dimentsioak egiaztatzeko, eta ikuskapen-dokumentazio osoa biltzen da. Osagaiak film luzagarri iragazgaitzean bilduta daude eta egurrezko paletetan finkatuta daude, hezetasuna babestuta dauden itsas garraiorako egokiak.
- Beamaren luzeraren desbideratzea guztira: ±3mm
- Luzerako alboko kamber/desflexioa: ≤L/1000 (non L habearen benetako luzera den)
- Brida lautasuna/biradura: beroan ijetzitako egitura-altzairuaren GB/T 706 estandar nazionalak betetzen ditu
|
Materialaren kalifikazioa |
Etekin-indarra |
Trakzio Erresistentzia |
Aplikazio-eszenatokiak |
|
Q235B |
≥235MPa |
375~500MPa |
Ekipamendu arruntaren euskarria, altzairuzko pasabidea, bigarren mailako habe txikia |
|
Q355B |
≥355MPa |
470~630MPa |
Erresistentzia handiko ekipoaren euskarria, habe aldakorra |
- Norabide biko zurruntasuna: flexio-modulu bikaina ardatz sendoan zehar (X ardatza); Ardatz ahularen (Y ardatza) inertzia-momentua altuera bereko H habe batena baino % 42koa da, eta ondorioz alboko iraulketa-erresistentzia ahula da.
- Ebakidura-karga-jasateko ezaugarriak: Ebakidura-indarra sareak jasaten du osorik; alde biko zurrungailuak karga puntu kontzentratuetan (euskarrietan) instalatu behar dira, tokiko sare birrintzea edo pitzatzea saihesteko.
- Haizearen erresistentzia koefizientea: 1,45 balio finkoa; haize-erresistentzia sekzio huts zirkularretako habeena baino handiagoa da, baina kaxa-sekzio itxiko habeena baino txikiagoa; profil baxuko kanpoko euskarriek haizeak gutxien eragiten dute
- Zoru-lauzen bateragarritasuna: maldadun bridak ezin dira altzairuzko estalki profilatuaren azpialdearen aurka jarri; desegokia hormigoizko zoru konposatuetan karga-jasateko habe gisa erabiltzeko
- Lehen mailako soldadurak: II graduko soldadura onartzeko estandarrak; ausazko ultrasoinu-probak (UT) karga-jasaten dituzten ipurdi-juntura kritikoen% 20an
- Soldadura osagarriak: purlin cleats, konexio-plakak eta zurrungailuen soldadurei ikuskapen bisuala egiten zaie soilik; onarpena porositaterik ezean edo fusio osatugabean oinarritzen da
- Konexio-torlojuen hautaketa: 4.8 graduko torloju estandarrak euskarri soileko juntura konbentzionaletarako; 8.8 graduko erresistentzia handiko torlojuak karga astuneko cantilever junturetarako
- Amaierako konexio-plakaren lodiera: 10mm-25mm bitarteko estandarizatua; euskarriaren ebakidura-indar eskakizunen arabera hautatutako lodiera espezifikoa
HAISHENGek urte osorako stocka mantentzen du Egiturazko I Beam Hot Rolled Steel I Sekzioen (I10–I45 tamainak) Prozesatzeko denda txikiek ez bezala, beste nonbaiteko izakinetan oinarritzen diren prozesatzeko denda txikiek ez bezala, Section ekipatuta dago dena kudeatzeko, erosketa txikietatik hasita, bolumen handiko esportazio-eskaeretara edukiontzi-karga osoa behar duten. Zehaztapen estandarrak eskuragarri daude lehengaien ekoizpenaren programazioaren zain egon gabe, eta presako eskaerak prozesatu sakona jasan dezakete eta 24 orduko epean bidal daitezke.
Izkinak ebakitzeko prozesu espezializatuak eta molde estandarizatuak erabiltzen ditugu I-habeen brida inklinatuetarako, pieza bakoitzaren eskuzko diseinuaren beharra ezabatuz eta zurrungailuen eta konexio-plaken egokitze-perdoitasuna 0,5 mm-ko barruan mantenduz. Honek prozesatzeko lantegi orokorretan aurkitzen diren ohiko arazoak konpontzen ditu, hala nola, lotura-puntuetan hutsune handiak eta ondorengo egitura-desegokia kargapean.
Beam-luzerak bidalketa-ontzien dimentsioak egokitzeko segmentatzen dira, atal indibidualetarako herdoilaren aurkako ontziak eta hutsuneak betetzeko babes-neurriak erabiliz, ozeanoaren garraioan turbulentziak eragindako deformazioa saihesteko. Ingelesezko aduanako agirien eta materialen trazabilitatearen erregistroen multzo osoa ere eskaintzen dugu, aduanako dokumentaziorako irtenbide bakarra eskainiz.
Korrosioaren aurkako estrategiak helmugako eskualdeko klimara egokitzen dira: geruza bikoitzeko pintura-sistema estandarra erabiltzen da barnealdeko eremu epeletan, eta beroan galbanizazioa aplikatzen da gatz-ihindura jasan duten kostaldeko eskualdeetan. Pintura-film eta zink-geruzaren lodiera guztiak hirugarrenen probak egiten dituzte ingelesezko txostenekin, EBko eta Asiako hego-ekialdeko altzairuzko egituren onarpen-arauak betetzen direla bermatuz.
Doako aholkuak ematen ditugu habearen zabaleraren eta karga-etorkinaren hautaketari buruz, bai eta urruneko marrazkietan oinarritutako orientazioa ere, tokian tokiko juntzeetarako eta cantilever konexioetarako. Osagaiei identifikazio-zenbaki bakarrak esleitzen zaizkie bizitza osorako trazabilitatea izateko, eta zehaztapen bereko ordezko piezak eskuragarri daude birsortzeko.
1.G.: I-habeek ordezkatu al ditzakete H-habeak fabrika-eraikin bateko solairu nagusietako habeetarako?
A: Ez. Egitura estandarrak I Beam beroan ijetzitako altzairu I atalak ez du alboko zurruntasun nahikoa beren ardatz ahulean zehar; eraikuntzan zehar, alboko haize-kargak eta aldi baterako eraikuntza-kargak albo-tortsio-aldaketa-alborako joera handia eragiten dute. 6 metrotik beherako zabalera duten bigarren mailako habeetarako edo kargarik gabeko habe osagarri txikietarako soilik erabili behar dira.
2.G.: Brida inklinatuak eragiten al dute torlojudun konexioen egonkortasunean?
A: Bai, eragin zuzena du. Garbigailu lauak ezin dira zuzenean erabili; bridaren maldarekin bat datozen zirrinda konikoak behar dira. HAISHENG-ek bidalketarekin batera koniko-garbigailu egokiak hornitzen ditu, beraz, erosleek ez dituzte bereizita erosi behar.
3.G.: Zein da aire librean erabiltzen diren I-habeen gutxieneko herdoila saihesteko iraupena?
A: 60-100μm-ko pintura-estaldura estandarrak 3-5 urte irauten ditu kanpoaldean barnealdean; Beroko galvanizazioak 8-10 urte irauten du barnealdean eta 5-7 urte kostaldeko eremuetan. Epe horietatik haratago, estaldura lokalizatuen ukipenen bidezko mantentze-lanak behar dira.
4.G.:% 100eko akatsak hautematea behar al da tokian I-beam splicing egiteko?
A: Ez. Pasabide eta euskarri estandarrentzako Splice soldaketak bisual ikuskapena baino ez du behar; Ekipamendu astuneko habe nagusietarako ipurdiko soldadurak eta cantilever habeetarako Ultrasoinuen Proba (UT) behar dute soldaten % 20an; beste soldadura laguntzaileek ez dute proba ez-suntsitzailerik behar.
G5: Nola aukeratu dezaket azkar A eta B motako I-habeen artean?
A: Aukeratu A mota karga estandar eta tarte tipikoetarako; arinagoa eta errentagarriagoa da. Aukeratu B mota euskarrietako karga kontzentratuak egiteko, alde bakarreko aldagelak edo bibrazio-ekipoetarako euskarrietarako; brida lodiagoek tokiko brida birrintzea ekiditen dute.
