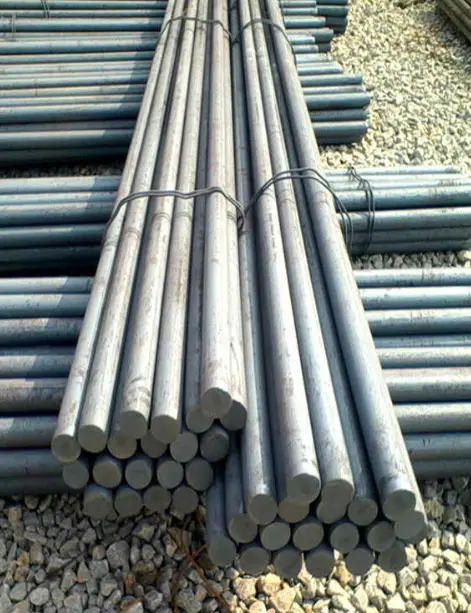

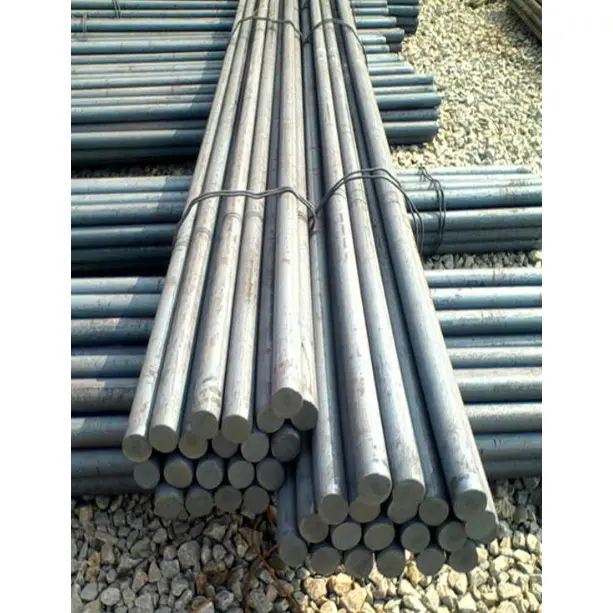

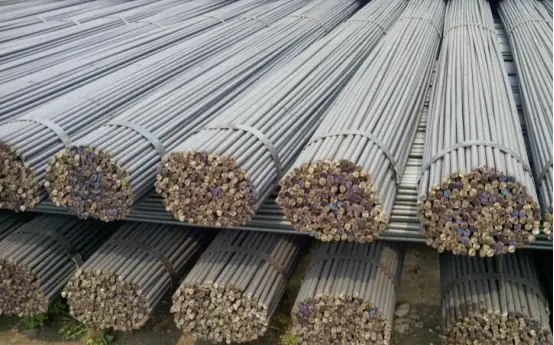

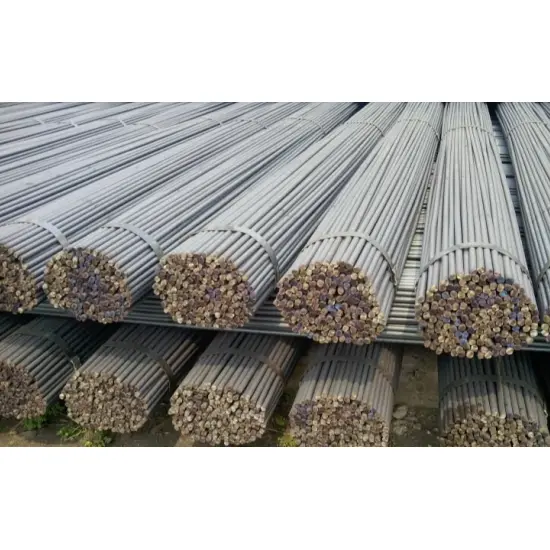

Beroan ijetzitako karbono altzairuzko barra biribilak

Beroan ijetzitako karbono altzairuzko barra biribil hauek GB/T 702 estandarraren arabera fabrikatutako altzairuzko produktu solidoak dira. Materialen kalifikazio arruntak Q235B eta Q355B dira, diametroaren arabera sailkatutako zehaztapenekin. Eraikuntza, makineria, udal ingeniaritza eta altzairu egituren proiektuetan oso erabiliak dira, maiz konektore, karga-elementu txiki eta prozesatzeko lehengai gisa.

Produktuaren ezaugarri nagusiak

I. Propietate mekanikoak

1. Sekzio biribil sendoak tentsioaren banaketa uniformea ​​eta trakzio, konpresio eta torsional errendimendu orekatua bermatzen ditu; materialak gogortasun eta harikortasun bikaina eskaintzen du, haustura hauskorrari erresistentea eginez.

2. Beroan ijetzitako pieza bakar gisa, barrek barne-mikroegitura trinkoa, sendotasun egonkorra eta neke-erresistentzia ona dute, karga ziklikoaren menpeko osagaietarako egokiak direlarik, hala nola pin eta tiranteetarako.

3. Flexur indarra nahiko baxua da; ez dira egokiak tolestu beharreko karga-elementu nagusi gisa erabiltzeko, hala nola habe nagusi edo zutabe gisa.

II. Material eta Prozesatzeko Ezaugarriak

1. Materialaren garbitasun handiak bigarren mailako prozesatzeko eragiketetan errendimendu bikaina bermatzen du, ebaketa, torneaketa, haria ijezketa, tolestura, soldadura eta forjaketa barne, mekanizaziorako aukera ohikoa izanik.

2. Gainazal leun eta uniformeek eta dimentsioko zehaztasun handikoak hariztatzea eta pieza estandarrak fabrikatzea errazten dute torlojuak eta txertatutako osagaiak.

III. Kontratazioa eta abantaila ekonomikoak

1. Tamaina sorta osoa, stock zabala, erosketa erosoa eta prezio ekonomikoak erabilera kostu orokor baxuak eragiten dituzte.

2. Materialen erabilera eraginkorra indar maila jakin baterako; abantaila desberdinak eskaintzen ditu osagai eta konektore txikietarako erabiltzen denean.

IV. Eraikuntza eta Aplikazio Ezaugarriak

1. Norberaren pisu moderatuak manipulazioa, mozketa eta instalazioa errazten ditu.

2. Konexio-metodo ezberdinekin bateragarria (soldadura, mahuka-konexioak eta hari-konexioak barne), juntura malguak fabrikatzeko aukera emanez.

3. Beroan ijetzitako akabera leunetan edo "beltzean" (errota eskalan) hornitzen da; Galbanizazioa, pintura edo tenplaketa eta tenplaketa bezalako tratamenduak jasan ditzake barruko, kanpoko eta korrosiboetako inguruneetara egokitzeko. V. Erabilerako mugak

Sekzio solidoek material kopuru handia kontsumitzen dute; ez dira errentagarriak tarte luzeak edo tolestura-karga astunak dituzten aplikazioetarako. Batez ere lokailuetarako, ainguretarako, lokailuetarako eta eskala txikiko euskarrietarako erabiltzen dira.

Erabilerak eta aplikazio-esparrua

I. Lehen mailako erabilerak

1. Lotura lehengaia: Beroan ijetzitako karbono altzairuzko barra biribilak konektatzeko osagai estandar ezberdinetan prozesatu daitezke, hala nola aingura-torlojuak, torloju estandarrak, harizko hagaxkak, zutoinak eta errematxeak.

2. Karga eusten duten kideak: altzairuzko egituretan tirante, struts, tentsio-barra eta tentsio-barra gisa erabiltzen dira, trakzio-indarrak eta konpresio-karga txikiak jasateko.

3. Txertatutako piezak: txertatutako aingura-barrak, altxatzeko begiak eta ainguratze-konektoreak eraikuntza eta altzairuzko egitura proiektuetarako.

4. Pieza mekanikoak: pinak, ardatzaren osagaiak, engranaje-ardatzak, makina-erremintaren hagaxkak eta nekazaritza eta eraikuntzako makineriarako piezak fabrikatzeko erabiltzen dira.

5. Euskarria eta babesa: euskarri txikiak, esku-barandak, hesiak, hesi-zutoinak eta babes-sareetarako markoak.

6. Prozesatzeko stocka: bigarren mailako prozesatzeko lehengaiak forjatuetan, estanpatutako piezak, hodiak, etab.

7. Udal eta Ingeniaritza Zibilaren Laguntzaileak: Enkofratzeko tiranteak, aldi baterako euskarriak, etab.

II. Aplikazio-esparrua

1. Arkitektura-altzairuzko egiturak: tiranteak, euskarriak, txertatutako piezak eta altxatzeko begiak fabrika-eraikinetarako, biltegietarako eta altzairu-markoetarako.

2. Makineriaren fabrikazioa: Makineria orokorra, eraikuntzako makineria, nekazaritzako makineria, igotzeko ekipoak eta presio-ontzien osagaiak.

3. Ingeniaritza Zibila: Eraikinetarako zimenduak, enkofratuen armadura eta hormigoizko tentsio-elementuak.

4. Udal-instalazioak: Errepideko barandak, udal-hesiak/hesiak, kanpoko barandak eta farola zimenduen aingurak.

5. Tunel elektromekanikoak eta utilitarioak: hodi-euskarri txikiak, ekipoen finkagailuak eta instalazio elektromekanikoetarako haga osagarriak.

6. Hardware eta piezen industria estandarrak: hainbat torloju, torloju eta lokailu ekoizteko lehengai espezializatua.

7. Beste arlo batzuk: Ontzigintza, metalurgia, biltegiko apalategiak eta eraikin aurrefabrikatuen osagai osagarriak.

Funtsezko Errendimendu Parametroak

Arau Exekutiboa: GB/T 702-2017

I. Material komunak eta propietate mekanikoak taula

Parametro osagarriak:

· Elastikotasun modulua: 2,06 × 10⁵ MPa

· Giro-tenperaturako Eragin Energia: ≥27 J; gogortasun ona

II. Zehaztapena Izendapena eta Tamaina Estandarra

1. Izendapen ikurra: Φ; Formatua: Diametroa (adibidez, Φ12, Φ20)

2. Ingeniaritza-zehaztapen komunak (Diametroa mm-tan)

· Tamaina txikiak (saihetsak, gorbata-barrak, osagai txikiak): Φ8, Φ10, Φ12, Φ14, Φ16

· Tamaina ertainak (txertatutako piezak, tiranteak, esku-barandak): Φ18, Φ20, Φ22, Φ25, Φ28

· Tamaina handiak (ardatzak, pisu handiko aingura-torlojuak, forjatzeko totxoak): Φ30, Φ32, Φ40, Φ50, Φ60

III. Dimentsio-perdoiak eta luzera estandarrak

1. Luzera estandarrak: 6 m, 9 m, 12 m; baldintza zehatzetara moztu daiteke

2. Diametroaren desbideratzea: estandar nazionalen arabera sailkatuta; zehaztasun estandarra ±0,3-0,8 mm-koa da

3. Zuzentasuna: ≤2 mm metroko; zuzentasun totalaren desbideratzea luzera osoaren % 0,2 ≤

4. Biribiltasunetik kanpo: Diametro-tolerantzia tartean; muntatzeko eta hariztatzeko doitasuna bermatzen du

IV. Azalera eta mekanizazio propietateak

1. Entrega-baldintza: Beroan ijetzitako akabera beltza / Beroan ijetzitako barra biribil arruntak gainazaleko oxido-geruza batekin.

2. Prozesatzeko propietateak: langarritasun orokorra bikaina; ebakitzeko, torneatzeko, haria ijezteko, tolestu, soldatzeko, forjatzeko eta tratamendu termikorako egokia. Pieza estandarren eta mekanizatutako osagaien lehengai gisa balio dute.

3. Gainazalaren babesa: aukeren artean, herdoila kentzea, margotzea, galbanizazioa beroa, galvanizazioa hotza eta oxido beltzaren tratamendua daude.

V. Karga-jasaten eta erabilera-ezaugarriak

1. Sekzio zirkular solidoak kargaren banaketa uniformea ​​bermatzen du norabide guztietan, trakzio-, konpresio- eta tortsio-erresistentzia orekatuarekin.

2. Tolestura erresistentzia baxua; ez da egokia tolesturaren menpeko karga-jasapen primario gisa erabiltzeko edo luzerako karga-osagaietarako.

3. Tenperatura altuetara eta baxuetara egokitzeko gaitasun handia; funtzionamendu-tenperatura-tarte estandarra: [℃]tik [℃].

VI. Konexio-metodoak

Beroan ijetzitako karbono altzairuzko barra biribilak soldadura, harizko konexioak, mahuka konexioak edo errematxaketa bidez lotu daitezke, eraikuntzako txertaketa eta muntaketa mekanikoko hainbat aplikaziotarako egokiak izan daitezen.

Altzairu biribilaren pisu teorikoa kalkulatzeko formula: Kanpo Diametroa × Kanpo Diametroa × 0,00617 = kg/m

Ohiko galderak

1.G.: Zein da barra biribilen eta barra (barra deformatuak) arteko aldea?

A: Barra biribilak gainazal leuna dute eta, batez ere, lokailuetarako (torlojuak, aingura-torlojuak), tiranteetarako, pinetarako eta txertatutako piezak (harizketak, torneaketa) behar den pieza txertatuetan erabiltzen dira. Rebar (deformatutako barrak) gainazal nerbioak ditu hormigoiarekin hobeto lotzeko eta batez ere hormigoizko armadura gisa erabiltzen da. Barra biribilak mekanizaziorako dimentsio-zehaztasun hobea eskaintzen du; barra ez da egokia hariztatzeko edo doitasuneko piezak egiteko.

Q2: Nola kalkulatu barra biribilen pisua?

A: Erabili formula: Pisua (kg/m) = Diametroa (mm) × Diametroa (mm) × 0,00617. Adibidea: Φ20 barra biribila = 20 × 20 × 0,00617 = 2,47 kg/m. HAISHENG-ek pisu-taula osoa eskaintzen du Φ5,5 eta Φ250 arteko diametroetarako.

3.G.: Zein dira beroan ijetzitako karbono altzairuzko barra biribilentzako eskuragarri dauden diametro arruntak?

A: Diametro arruntak Φ8, Φ10, Φ12, Φ14, Φ16 (lotura-barra eta osagai txikientzako tamaina txikiak), Φ18, Φ20, Φ22, Φ25, Φ28 (tamaina ertainak txertatutako piezak eta tiranteetarako), eta Φ430, eta Φ430. Φ50, Φ60 (ardatzetarako tamaina handiak eta aingura-torloju astunetarako). Diametro pertsonalizatuak ere eskuragarri daude eskaeran.

4.G.: Barra biribilak erabil al daitezke karga-elementu estrukturaletarako?

A: Barra biribilak egokiak dira tentsio, konpresio edo tortsioa jasaten duten kideentzat (loturak, puntalak, pinak, aingura-torlojuak). EZ dira egokiak tolestura jasan duten karga-elementu primarioetarako (habe nagusiak edo zutabeak), sekzio zirkular solidoak tolestura-erresistentzia txikia duelako. Tolestu aplikazioetarako, erabili H habeak edo kanalak.

5.G.: Zer gainazal tratamendu daude barra biribiletarako?

A: Barra biribilak beroan ijetzitako "beltzean" (errota eskalan) akabera batean entregatzen dira. Bigarren mailako tratamenduak honako hauek dira:

(1) Beroko galvanizazioa - kanpoko / kostaldeko korrosioaren babeserako;

(2) Pintura estaldura - barruko edo kanpoko erabilera argirako;

(3) Oxido beltza - barruko ingurune lehorretarako;

(4) Galbanizazio hotza (elektrogalvanizazioa) - akabera leuna duen korrosio arina babesteko. Mekanizatu ondoren tratamendu guztiak aplika daitezke (ebaketa, harizketak, zulaketak).
