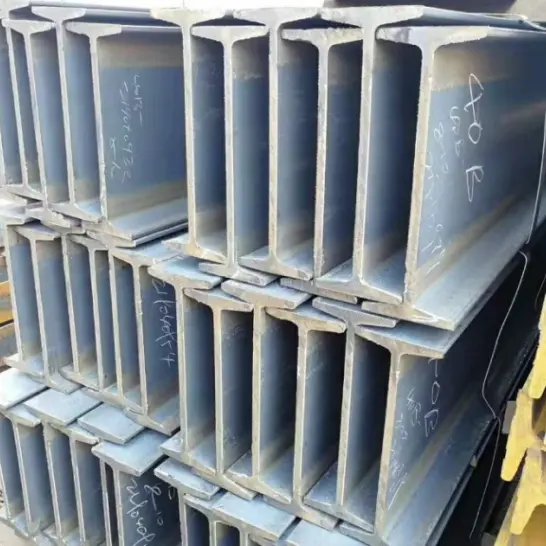

Beroan ijetzitako egiturazko I habe altzairua

HAISHENG, Txinako egitura altzairuaren fabrikatzaile eta hornitzaile bakarreko fidagarri batek, GB/T 706-ko Q235B eta Q355B kalifikazioekin ekoitzitako I Beam Steel Ijezitu beroko altzairua du. Barneko brida konikodunak eta lodiera irregularrak dituena, kostu ekonomikoa eta prozesatzeko erraza eskaintzen ditu. Bigarren mailako habe, plataforma, euskarri eta behin-behineko altzairuzko egitura arinetarako oso erabilia, beroan ijetzitako ohiko sekzioa da eraikin txiki eta ertainetarako.

Produktuaren ezaugarri nagusiak

I. Sekzioak eta ezaugarri mekanikoak

1. Barneko brida gainazalak inklinatuta daude, bridaren lodiera barrualdetik behera egiten du; horrek sekzioan zehar tentsio banaketa irregularra eta alboko zurruntasun nahiko ahula eragiten du.

2. Beroan Ijetzitako Egiturazko I Beam Steel unitate bakar eta integral gisa soldadurarik gabeko junturak, hondar-tentsio txikia eta egitura-egonkortasun ona eraginez.

3. Tolestura-erresistentzia duina eskaintzen du baina batez besteko bihurdura- eta albo-desplazamendu-erresistentzia; desegokia luzerako, haize-karga handiko edo karga handiko aplikazioetarako.

II. Ekonomia eta Kontratazio Ezaugarriak

1. Produktu-kategoria klasikoa, zehaztapen sorta zabala duena; asko eskuragarri daude stockean, erraz eskuratzen dira eta prezio lehiakorrean.

2. Karga-ahalmen berdinerako, material-kontsumoa beroan ijetzitako H habeena baino handiagoa da, arin-egituretarako ekonomikoagoa da.

III. Eraikuntza eta Erabilera Ezaugarriak

1. Forma erregularrak bigarren mailako prozesaketa errazten du (ebaketa, soldadura, zulaketa) eta tokian tokiko konexio-metodo desberdinak onartzen ditu.

2. Norberaren pisu moderatuak altxatzea eta instalatzea errazten du; aproposa eraikin sinpleetarako eta behin-behineko egituretarako.

3. Beroan ijetzitako "beltza" errota eskalako akabera du; herdoila kentzea eta korrosioaren aurkako estaldura jasan ditzake barruko eta kanpoko ingurune estandarrak egokitzeko behar den moduan.

IV. Beroan ijetzitako H-Habeekin alderatzea

1. Alboko zurruntasuna H habeena baino nabarmen txikiagoa da; desegokia altuera handiko eraikinetako zutabe gisa edo tarte luzeetarako habe nagusi gisa erabiltzeko.

2. Sekzio-eraginkortasuna nahiko baxua da, karga astunetan material gehiago eskatzen du.

3. Kostu-errendimendu erlazio bikaina; altzairuzko egituretan oso erabilia izaten jarraitzen du.

Erabilerak eta aplikazio-esparrua

I. Lehen mailako erabilerak

1. Solairuaren/Teilatuaren bigarren mailako habeak eta soil-soilik lagundutako habeak: beroan ijetzitako egiturazko I habe altzairua zoru eta teilatuaren karga arinak eusteko erabiltzen dira, normalean hedadura txiki eta ertaineko karga-sistemetan.

2. Plataforma eta pasabideen habeak: industria-planta, ekipamendu-plataforma, mantenurako pasabideetarako eta euskarrietarako karga-jasaten lehen eta bigarren mailako osagaiak.

3. Euskarriak eta euskarriak: hodi-euskarrien, ekipoen euskarriak, hormetako euskarriak eta behin-behineko euskarriak egitea.

4. Purlins eta horma-markoa: teilatu-purlinak industria arineko eraikinetarako, eraikuntza-guneetarako eta itxitura-esparru soiletarako.

5. Eskala txikiko markoak, habeak eta zutabeak: altzairu arineko markoetarako habeak eta zutabeak altzairu baxuko egitura sinpleetan, hala nola, tailerrak, biltegiak eta kotxeak.

6. Eraikuntzako Makineriaren Osagaiak: Jasotzeko ekipoetarako oinarriak, ibilgailuen txasisa, aldi baterako indusketarako zubiak, etab.

II. Aplikazio-esparrua

1. Eraikin industrialak: industria arineko lantegiak, biltegiak, tailerrak eta biltegiratze silo txikiak; batez ere bigarren mailako karga-osagaietarako erabiltzen da.

2. Aldi baterako/Egitura Zibil Soilak: Eraikuntza-guneko behin-behineko instalazioak, kotxeak, markesinak, biltegiratze soilak eta eraikin modularrak/mugikorrak.

3. Udal Azpiegiturak: Udal-tresnak, baranda euskarriak, oinezkoentzako pasabidearen euskarria eta euskarri txikiak.

4. Euskarri elektromekanikoa: zentral elektrikoetarako eta kimikoko zentraletarako hodi-euskarrien euskarria, ekipoen oinarriak eta HVAC tutu-euskarri/euskarrietarako.

5. Behin-behineko Ingeniaritza Instalazioak: Indusketa-oinarria, aldamio-oinarriak eta eraikuntzarako karga-jasotzaileak aldi baterako.

6. Beste arlo batzuk: Nekazaritza-makineriako xasisak, garraio-tresneria txikientzako markoak eta biltegiko apalategi soilak.

Funtsezko Errendimendu Parametroak

Arauak: GB/T 706-2016, GB/T 700, GB/T 1591

I. Material komunak eta propietate mekanikoak

II. Atalaren Izendapena eta Zehaztapenaren Xehetasunak

1. Izendapen formatua: Eredua + Altuera (adibidez, 10#, 12#, 14#, 16#, 20a#, 20b#). Altuera bererako azpimotak (a, b, c) existitzen dira; sare eta briden lodiera progresiboki handitzen da, eta ondorioz, karga-ahalmen handiagoa da.

2. Sekzioaren ezaugarriak: barneko brida gainazalean 1:6 malda du; brida lodiagoa da sustraian eta meheagoa ertzean, eta ondorioz tentsioaren banaketa ez-uniformea ​​da sekzioan zehar.

III. Zehaztapen komunak (eredua + atalaren neurriak)

Formatua: Altuera × Brida Zabalera × Web Lodiera

·10#: 100×68×4,5

·12#: 120×74×5,0

·14#: 140×80×5,5

·16#: 160×88×6,0

·18#: 180×94×6,5

·20a#: 200×100×7,0; 20b#: 200×102×9,0

·25a#: 250×116×8,0; 25b#: 250×118×10,0

·30a#: 300×126×9,0; 30b#: 300×128×11,0

IV. Dimentsio- eta forma-perdoiak

1. Luzera finko estandarrak: 6m, 9m, 12m; ebaketa pertsonalizatua eskuragarri.

2. Zuzentasuna (Camber): ≤2mm metroko; kamber totala luzera osoaren % 0,2 ≤.

3. Bira eta muturreko perpendikulartasunak estandar nazionalak betetzen ditu, instalazioan eta juntaduran zehaztasuna bermatuz.

V. Azalera eta Prozesatzeko Ezaugarriak

1. Entrega-baldintza: Beroan ijetzitako errota eskalarekin (akabera beltza).

2. Lan egiteko gaitasuna: ebakitzeko, zulatzeko, soldatzeko eta tolesteko egokia; bigarren mailako prozesatzeko erosoa.

3. Korrosioaren babesa: babesik gabea bere egoera gordinean; herdoila kentzea, margotzea edo beroan galvanizatzea jasan dezakete.

VI. Ingurumen- eta Egitura-parametroak

1. Funtzionamendu-tenperatura: -20 °C eta 80 °C artean.

2. Egituraren Ezaugarriak: Tolesturaren erresistentzia moderatua; bihurdura-erresistentzia eta alboko zurruntasuna nahiko baxua; desegokia tarte luzeetarako, haize-karga handiko eremuetarako edo altuera handiko egituretako karga-eginkizun nagusietarako.

3. Karga Egokitasuna: Batez ere, soil-soilik lagundutako habeetarako eta karga arineko osagaietarako erabiltzen da; saihestu epe luzerako karga eszentrikoa.

Beroan ijetzitako I Beam altzairuzko egiturazko zehaztapenen taula
