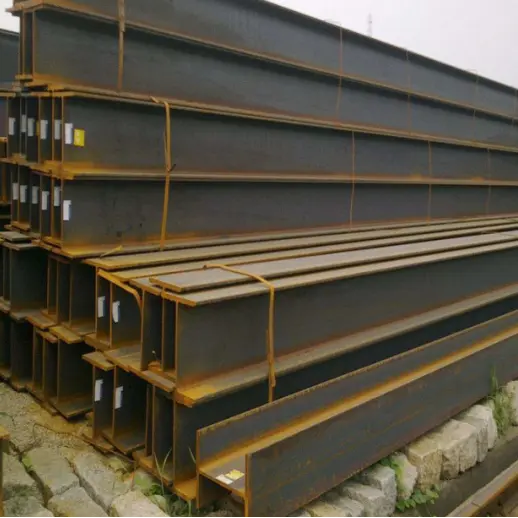

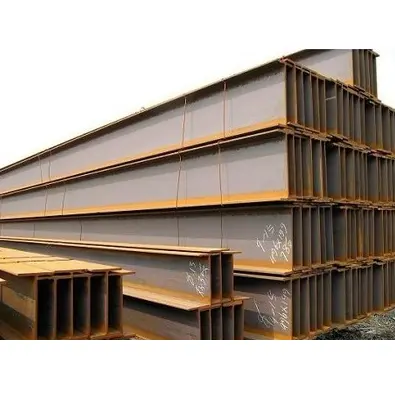

Beroan ijetzitako egiturazko H habe altzairua

Zeintzuk dira beroan ijetzitako egiturazko H Beam altzairuaren ezaugarriak?

I. Ezaugarri estrukturalak eta mekanikoak

1. Sekzio-mekanika eraginkorra: brida lodiera uniformea ​​eta barruko eta kanpoko gainazal paraleloak dituena, sekzio-modulua uniformeki banatuta dago. Tolestura, ebakidura eta bihurdura-erresistentzia handiagoa eskaintzen dute I-habe estandarrekin alderatuta, eta ondorioz, karga-eraginkortasun handia dute.

2. Errendimendu orokorra egonkorra: soldadurarik gabeko giltzadurarik gabeko tenperatura altuko ijezketa bero integratuaren bidez eratuta, hondar-esfortzu txikia erakusten dute eta deformazio eta pitzadurari erresistenteak dira, egiturazko segurtasun handia bermatuz.

3. Zurruntasun eta egonkortasun handia: zurruntasun orokorra sendoak eraginkortasunez aurre egiten die karga bertikalak, haizearen presio horizontala eta indar sismikoak, eta karga handiko habe eta zutabe luzeetarako aproposa da.

II. Ezaugarri ekonomikoak eta materialak

1. Arinak eta material eraginkorrak: altzairuzko altzairuzko atal tradizionalek baino material gutxiago behar dute karga-ahalmen berdinerako, eraikinaren pisu hila eta zimenduen kostuak modu eraginkorrean murrizteko.

2. Zehaztapen estandarizatuak: HW, HM eta HN serieko zehaztapen integralek, stock zabalarekin konbinatuta, aukeraketa eta erosketa erraza errazten dute.

III. Eraikuntza eta Erabilera Ezaugarriak

1. Instalazio-eraginkortasun handia: geometria erregularrak eta junturaren zehaztasun altuak hainbat konexio-metodo ahalbidetzen dituzte (adibidez, torlojua eta soldadura), eta ondorioz, tokiko eraikuntza denbora laburragoa da.

2. Egokigarritasun zabala: zuzeneko habeetan, zutabeetan, plataforman eta euskarrietan erabiltzeko egokia. Korrosioaren aurkako estaldurarekin edo beroan galvanizatuarekin konbinatuta, barruko eta kanpoko erabilerarako egokiak dira, baita ingurune estandar edo korrosiboetan ere.

3. Prozesatzeko erraztasuna: Erraz moztu, zulatu eta soldatu zurrungailuekin eta konexio-plakekin, egitura-konexio-eskakizun anitzak betetzeko.

Erabilerak eta aplikazio-esparrua

I. Lehen mailako erabilerak

1. Karga-zutabeak: Batez ere Wide Flange (HW) mota erabiltzen dute, hauek karga-jasaten duten osagai nagusi gisa balio dute, karga bertikalak transferituz eta egitura-egonkortasun orokorra bermatuz.

2. Armairu-habeak eta zutabeak: Ertain-flange (HM) sekzioak altzairuzko marko-sistemetarako egokiak dira, karga bertikalak zein alboko indarrak maneiatzen dituztenak.

3. Habe primarioak eta sekundarioak: Brida estuak (HN) sekzioak dira gehien erabiltzen direnak; zoruaren eta teilatuaren kargak onartzen dituzte eta aproposa dira luzetarako zoru eta teilatu-sistemetarako.

4. Euskarri/euskarri osagaiak: ekipoen euskarriak, hodi-euskarri euskarriak, mantentze-plataformak, teilatuko purlin oinarriak eta abar fabrikatzeko erabiltzen da.

5. Egitura konposatuak: hormigoiarekin konbinatuta, altzairu-hormigoizko habe eta zutabe konposatuak osatzeko, solairu anitzeko eta altuera handiko eraikinetan erabiltzeko.

II. Aplikazio-esparrua

1. Eraikin industrialak

Altzairuzko egiturazko hainbat fabrika, biltegi, tailer eta garabi-habe-sistema; beroan ijetzitako egiturazko H-habeak altzairuzko egitur industrialetarako oinarrizko materiala dira.

2. Eraikin Publikoak eta Zibilak

Espazio handiko eta zabaleko egiturak, hala nola estadioak, erakusketa-zentroak, garraio-guneak (geltokiak/aireportuak), merkataritza-guneak, bulego-eraikinak eta solairu anitzeko bizitegi-multzoak.

3. Udal eta Azpiegiturak

Hiri-zerbitzuen tunelak, zubi-kaiak, oinezkoentzako pasabideak, udal-biltegiratze euskarriak eta kanpoko iragarki-taul handietarako markoak.

4. Energia Berriak eta Laguntza Proiektuak

Fotovoltaikoak (PV) muntatzeko egiturak, aerosorgailuen oinarriak, energia biltegiratzeko instalazioak eta energia-azpiegitura berrietarako altzairuzko egiturak.

5. Beste eremu batzuk

Ekipamendu-oinarri handiak, industria-plataformak, ontzien bizkarreko euskarriak, logistika- eta biltegietako traste-sistemak eta altzairuzko eraikin aurrefabrikatuak.

Beroan ijetzitako egiturazko H habe altzairuaren errendimendu-parametro nagusiak

Arau exekutiboak: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Material komunak eta propietate mekanikoak

II. Atala Sailkapen eta Izendapen Arauak

1. Sailkapena

· HW (Wide-flange H-beam): Bridaren zabalera ≈ sekzioaren altuera; batez ere zutabeetarako erabiltzen da.

· HM (Medium-flange H-beam): Brida ertaineko zabalera; batik bat marko-habe eta zutabeetarako erabiltzen da.

· HN (Narrow-flange H-beam): Sekzio handiko sakonera eta brida estuak; batez ere habe primario eta sekundarioetarako erabiltzen da (erabilera bolumen handiena).

2. Izendapen formatua: Altuera H × Bridaren zabalera B × Webaren lodiera t1 × Bridaren lodiera t2. Adibidea: HN400×200×8×13.

III. Dimentsio- eta forma-perdoiak

1. Sekzioaren dimentsio-desbideratzea: zorrotz betetzen ditu nazio estandarren mugetara doikuntza eta instalazioan zehaztasuna bermatzeko.

2. Zuzentasuna (Camber/Sweep): ≤2mm metroko; desbideratze osoa luzera osoaren % 0,2 gainditzen ez duena.

3. Twist: Ez dago bihurdura-deformazio nabarmenik luzera osoan; altzairuzko egituraren instalazio baldintzak betetzen ditu.

4. Luzera finkoa: zehaztapen estandarrak. 6m/9m/12m; marrazkietan oinarritutako ebaketa pertsonalizatua ere eskuragarri dago.

IV. Azalera eta prozesatzeko propietateak

1. Entrega-baldintza: Beroan ijetzitako akabera "beltza" (errota eskalarekin).

2. Gainazalaren tratamendua: ondoko herdoila kentzeko, margotzeko, suaren aurkako estaldurarako eta beroan galvanizatzeko egokia; barruko zein kanpoko inguruneetara moldagarria.

3. Prozesagarritasuna: moztu, zulatu, soldatu eta tolestu daiteke; hainbat egitura-konexio egiteko egokia.

V. Ingurune Operatiboaren Parametroak

1. Funtzionamendu-tenperatura estandarra: [Barrutia] °C.

2. Tenperatura baxuko baldintzak: tenperatura baxuko inpaktuaren probak gainditu behar ditu oso hotzetako eskualdeetan erabiltzeko.

3. Korrosioarekiko erresistentzia: oinarrizko materialak ez du berezko korrosioarekiko erresistentziarik; gainazaleko babesa derrigorrezkoa da ingurune korrosiboetan.

VI. Karga-jasapenaren ezaugarriak

1. Brida lodiera uniformea ​​eta barruko/kanpoko gainazal paraleloak; sekzio handiko modulua tolestura, alboko desplazamendu eta tortsioarekiko erresistentzia bikaina duena.

2. Beroan ijetzitako integrala (juntura soldadurarik gabe); Hondar-esfortzu txikia; deformaziorako edo pitzadurarako erresistentea epe luzeko kargapean.

3. Alboko zurruntasun handiagoa I-habe estandarrekin alderatuta; aproposa heze luzeko egituretarako eta haize-karga handia duten eraikinetarako.

Zehaztapenen Taula
