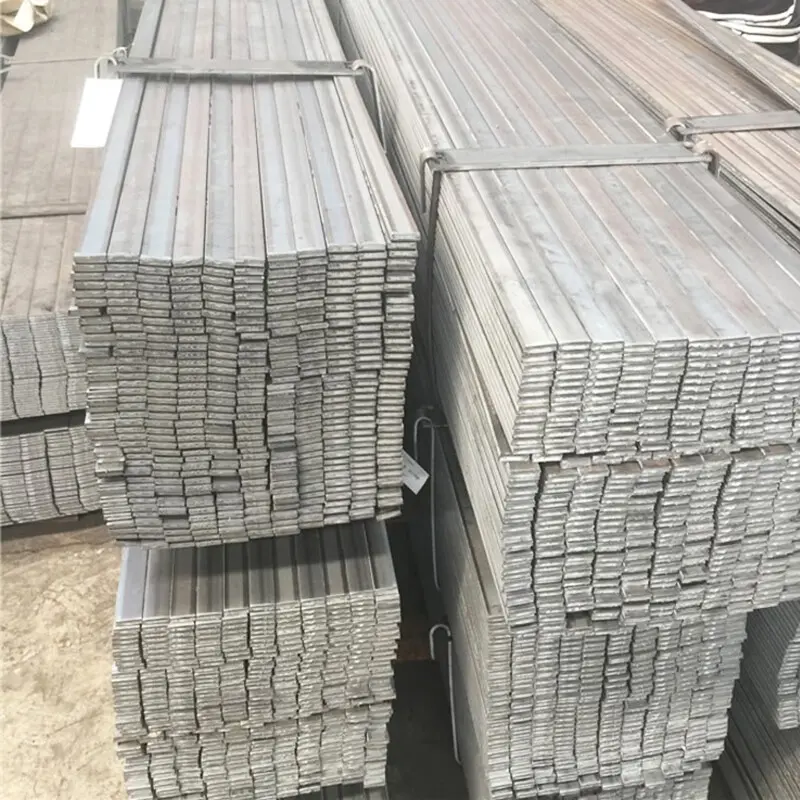

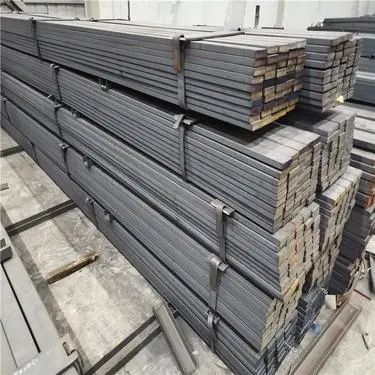

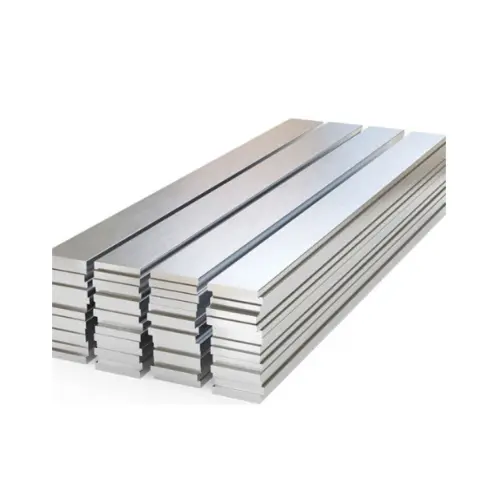

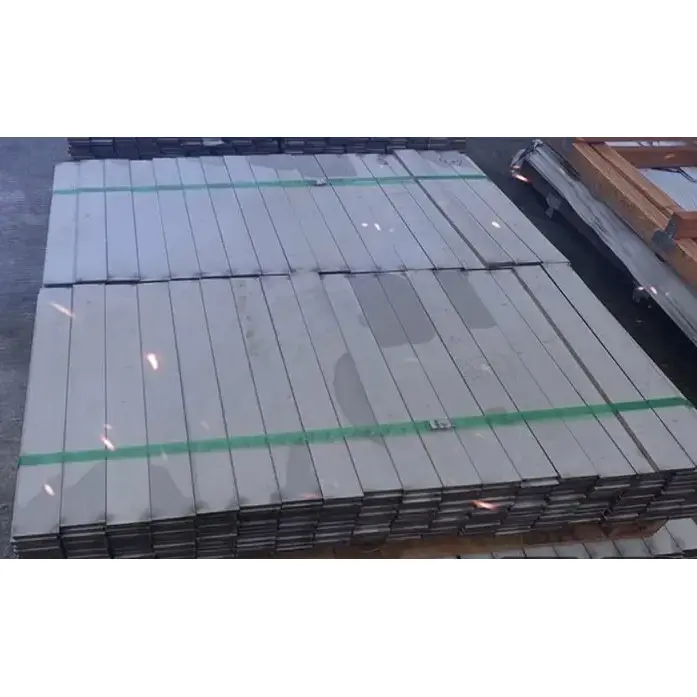

Eraikuntzarako beroan ijetzitako altzairu lauko barrak ebakidura angeluzuzena dute ertz biribilduekin. GB/T 704-2016 estandarra betetzen dute eta batez ere Q235B edo Q355B altzairuz eginda daude. Zehaztapenak 12-300 mm-ko zabalera eta 3-60 mm-ko lodiera bitartekoak dira, 6m, 9m edo 12m-ko luzera estandarrak dituztenak.
1. Ebakidura laukizuzen luze eta laua da, non zabalerak lodiera nabarmen gainditzen duen. Tolesturarako eta alboko zurruntasunerako erresistentzia ertaina eskaintzen du karga-ardatz argi batekin, norabide bakarreko kargak, tentsio-loturak eta estutzea dakarten aplikazioetarako aproposa da.
2. Typically made of carbon structural steel, the material is uniform and tough. It performs stably under static and minor dynamic loads and is resistant to brittle fracture.
3. Bere zeharkako sekzioarekiko eta materialaren erabileraren eraginkortasun handiko auto-pisu txikia eskaintzen du; konektore edo tentsio-lotura gisa erabiltzen denean, eraginkortasunez murrizten du egitura-karga orokorra.
1. Gainazal lauek eta ertz uniformeek doikuntza bikaina bermatzen dute, egitura-osagaien kontra instalatzea ahalbidetuz. Aplikazioetarako egokia da, hala nola, besarkadak, ertz-bandak, indargarriak eta tentsio-loturak.
2. Bere profil lirainak eta forma sinpleak antolamendu malgua ahalbidetzen du, eremu irregularretara eta eraikuntza-espazio estuetara moldagarria delarik.
3. Zehaztapen modular sorta zabal batek, zabalera eta lodiera konbinazio desberdinak eskainiz, tokiko pertsonalizazioa ahalbidetzen du eta aldakortasun handia bermatzen du.
1. Errendimendu bikaina erakusten du prozesatzeko beroan zein hotzean. Erraz moztu, zulatu, tolestu, ijetzi, soldatu eta estanpatu daiteke makina konplexurik beharrik gabe. 2. Askotariko konexio-metodoak: batik bat itzulinguruko soldadura edo ipurdiko soldadura bidez lotzen dira, baina torlojuekin edo errematxeekin ere lotu daitezke; junturaren fabrikazioa erraza da.
3. Luzerak behar den moduan moztu daitezke material-hondakin minimoarekin; forma irregularreko piezak prozesatzea komenigarria da.
1. Beroan ijetzitako gainazalak errota eskala mantentzen du; beroan galvanizazioa, hotz galvanizazioa, margotzea edo belztzea bezalako tratamenduak aplika daitezke. Korrosioarekiko erresistentzia tratatu ondoren, barruko, kanpoko eta ingurune hezeetarako edo ageriko inguruneetarako egokia da.
2. Propietate mekanikoak egonkor mantentzen dira **-20 °C eta 250 °C** arteko tenperatura-tarte estandarraren barruan, errendimenduaren degradazio nabarmenik gabe.
1. Simple production processes and large-scale manufacturing result in low prices and ample stock availability, making it a highly cost-effective basic structural profile.
2. Beroan ijetzitako altzairu laua eta hotzeko altzairu laua sailkatuta:
1. Beroan ijetzitako mota: Errota eskala du azalean; neurrizko dimentsioko zehaztasuna; ingeniaritza orokorreko aplikazioetarako egokia.
2. Hotz marraztutako mota: dimentsio handiko zehaztasun eta gainazal leuna; doitasuneko muntaia eta osagai mekanikoetarako egokia.
1. Alboko tortsioaren eta iraultzearen aurkako erresistentzia ahula; desegokia lehen mailako habe edo zutabe gisa erabiltzeko; typically used as auxiliary components.
2. Altzairu lau meheen atalek erresistentzia eskasa dute lokalizatutako inpaktuarekiko eta gehiegizko kargapean tolestu edo deformatzeko joera dute.
3. Herdoildura bizkorren jasaten da, luzaroan kanpoan utziz gero, korrosioaren babesik gabe.
1. Altzairuzko egituretarako konektatzeko osagaiak
Beroan ijetzitako altzairu lauko barrak lotura-barrak, indartze-plakak, konexio-plakak eta altzairuzko habeen, zutabeen, H-habeen eta sekzio huts karratu/angeluzuzenen arteko zurrungailu gisa balio dezakete. Egitura-egonkortasun orokorra hobetzen dute eta altzairuzko egitura-junturetarako ohiko material osagarriak dira.
2. Txertatutako piezak eta osagaiak
Used to fabricate embedded flat steel plates, embedded tie elements, and grounding strips; widely applied in embedded component projects for building foundations, walls, and roofing.
3. Itxiturak eta ertzak mozteko sistemak
Ertzak mozteko eta kolorez estalitako altzairuzko panelak, hormak, teilatuak eta ate/leihoak irekitzeko erabiltzen da; presio-zerrendetarako, ertzak zigilatzeko markoetarako, panel-junturak estaltzeko zerrendarako eta zigilatzeko/ura blokeatzeko osagaietarako ere erabiltzen da. 4. Hodiak eta ekipoen osagarriak
Tutuetarako besarkadak, kanalizazio-klipak, euskarri-uhalak, ekipamenduak finkatzeko bandak eta lerroak finkatzeko zerrendak; hodiak eta kableak antolatuta bermatzeko erabiltzen da.
5. Potentzia eta Tximistaren Babesaren Lurrera
Lurrerako barra lauak, tximista babesteko beheranzko eroaleak eta ekipotentzial lotura-zerrendak eraikin, lantegi, elektrizitatea banatzeko gelak eta ekipo espezializatuetarako; energia-industriako estandarrak betetzen dituzten materialak.
6. Barandak, Barandak eta Pasabideak/Eskailerak
Eskaileraren errodaduraren ertzak, baranda sendotzeko zerrendak, baranda soilak eta irristagaitza duten plataforma zerrendak.
7. Prozesamendu mekanikoa eta hardwarea
Stamped parts, small equipment frames, tool accessories, hardware components, agricultural machinery parts, and custom cutting/processing of small non-standard parts.
8. Udal eta Eraikuntza Guneko Aldi Baterako Instalazioak
Atezamendu-indardura, aldamio-loturak, behin-behineko euskarri-markoak eta seinale-oinarri-esparruak.
1. Altzairuzko Egituren Ingeniaritza: Industria-lantegietarako, eraikin aurrefabrikatuetarako, altzairuzko estalkietarako eta hormetarako estaldura-sistemetarako material lagungarriak.
2. Eraikinen M&E (mekanikoa eta elektrikoa): tximista elektrikoen babesa lurra, iturgintza/HVAC hodien euskarriak eta kanalizazioak finkatzeko sistemak.
3. Energia elektrikoaren ingeniaritza: azpiestazioetarako, banaketa-geletarako eta kanpoko energia-instalazioetarako lurrerako eta konexio eroaleak.
4. Udal eta Garraioa: Errepideen kartelak, baranda, autobus aterpeak eta udal paisaiaren osagaiak.
5. Makineriaren fabrikazioa: erabilera orokorreko ekipoak, eraikuntzako makineria, nekazaritzako makineria eta hardware osagaien prozesatzea.
6. Ontzien eraikuntza eta horma gortinak: itsasontzien osagaien indartzea, horma gortina arkitektonikoaren ertzaren akabera eta ate/leihoen azpimarkoak.
· Hot-rolled flat steel: Cost-effective with high stock availability; suitable for general engineering use, primarily for structural ties, embedded parts, grounding, and cladding edge finishing.
· Hotzetako altzairu laua: dimentsio zehatzak eta gainazaleko akabera leuna eta garbia ditu; doitasun-makineriarako egokia, kalitate estetiko handia behar duten osagaietarako eta doitasun-muntaiarako.
· Hot-dip galvanized flat steel: Corrosion and rust-resistant; preferred for outdoor, exposed, or humid environments and lightning protection grounding projects. Funtsezko Errendimendu Parametroak
Arauak: GB/T 704-2016 "Beroan ijetzitako altzairu laua", GB/T 34374-2017 "Hotzetako altzairu laua"
|
Materialaren kalifikazioa |
Errendimendu-indarra ReL (MPa) |
Trakzio Erresistentzia Rm (MPa) |
Hausturaren ondoren luzapena |
Aplikazio-eszenatokiak |
|
Q235B |
≥235 |
375~500 |
≥%24 |
Ingeniaritza-erabilera orokorra, lotura-kideak, ertzeko mozketak, txertatutako pieza arruntak, lurrerako plakak |
|
Q355B |
≥355 |
470~630 |
≥%21 |
Errefortzu astunak, karga-jasaten duten konexio-plakak, ekipamendu mekanikoen osagarriak |
Parametro fisiko orokorrak
· Dentsitatea: 7,85 g/cm³
· Elastikotasun modulua: 2,06 × 10⁵ MPa
· Funtzionamendu-tenperatura: -20°C eta 250°C artean
1. Izendapen-metodoa
Zabalera × Lodiera (mm); Adibideak: 50×5, 80×6
2. Tamaina nagusien barrutiak
· Zabalera: 12–300 mm
· Lodiera: 3–60 mm
· Luzera estandarrak: 6m, 9m, 12m; luzera moztuta, eskaera eginda
3. Dimentsio-perdoiak
· Beroan ijetzitako altzairu laua: Zabalera ±1,0 mm, Lodiera ±0,5 mm
· Altzairu laua hotzean: zehaztasun handiagoa; zabalera/lodiera tolerantzia ≤ ±0,3 mm
4. Pisuaren Formula Teorikoa
W (kg/m) = Zabalera (mm) × Lodiera (mm) × 0,00785
5. Zehaztapen komunak eta metroko pisua
|
Tamaina (zabalera × lodiera, mm) |
Pisu teorikoa (kg/m) |
Aplikazio nagusiak |
|
20×3 |
0.471 |
Ertz txikia, leihoen eta ateen moldura, lokarri soilak |
|
25×3 |
0.589 |
Moldea dekorazioa, kanalizazioak finkatzeko piezak |
|
30×3 |
0.707 |
Ertz moztu orokorrak, teilatuaren moldura, indargarri pieza txikiak |
|
30×4 |
0.942 |
Horma-lotura-barrak, hodi-pintza txikiak |
|
40×4 |
1.256 |
Lurreratze laua altzairu arrunta, konexio-plaka arruntak |
|
40×5 |
1.570 |
Lurreratze-zerrenda estandarrak, hodi-berresiak, itxiturako moldura |
|
50×5 |
1.963 |
Lurreratze lauko altzairu nagusia, altzairuzko egitura lotzeko zerrendak |
|
50×6 |
2.355 |
Erresistentzia handiko gorbata-barrak, ekipamendua indartzeko zerrendak |
|
60×6 |
2.826 |
Tutuentzako besarkadura handiak, habea eta zutabea zurruntzeko zerrendak |
|
80×6 |
3.768 |
Lotura-plaka astunak, indargarri zati zabalak |
|
80×8 |
5.024 |
Karga-zerrenda lodiak, ekipoen oinarrietarako plaka osagarriak |
|
100×8 |
6.280 |
Karga astuneko osagai zabalak, uztai-bukadura handiak |
1. Ebakidura laua eta luzanga; norabide bakarreko tolestura erresistentzia ona baina alboko zurruntasun txikia eskaintzen du. Planoan tolestu, tenkatu, lotu eta lotzeko aplikazioetarako egokia; desegokia momentu handia edo alboko kargak modu independentean jasateko.
2. Materialen osaera uniformea tentsio-kontzentrazio puntu garrantzitsurik gabe; Hotzean okertzeko eta estanpatzeko propietate bikainak erakusten ditu.
3. Zizaila-errendimendu egonkorra; Itzuliko konektore, waterstop eta lotura-barra gisa erabiltzeko egokia.
|
Kategoria |
Konformazio Prozesua |
Zehaztasuna eta gainazalaren egoera |
Oinarrizko Errendimendua |
Aplikazio-eszenatokiak |
|
Beroan ijetzitako altzairu laua |
Ijezketa beroa |
Oxido eskala gainazalean, dimentsioko doitasun arrunta |
Gogortasun ona, soldagarritasun bikaina, kostu handiko errendimendua |
Altzairuzko egitura lotzeko barrak, txertatutako piezak, ertzeko mozketak, lurreratze-barra orokorrak, eraikuntza-gunearen erabilera orokorra |
|
Hotz Marraztutako Altzairu Laua |
Marrazketa hotzean zehaztasunez |
Gainazal distiratsu leuna, neurri zehatzak |
Zuzentasun handia, tolerantzia estua, itxura ona |
Doitasun handiko makineriaren osagarriak, osagai apaingarriak, doitasun handiko muntaketa piezak |
|
Beroan Galbanizatutako Altzairu Laua |
Beroan ijezketa / hotza marrazketa + beroan galbanizazioa |
Zink estaldura uniformea, herdoilaren aurkako propietatea |
Korrosioarekiko eta eguraldiarekiko erresistentzia bikaina, eroankortasun elektriko egonkorra |
Kanpoko lurreratzea, aire zabaleko egitura zatiak, ingurune hezeak, energia ingeniaritza proiektuak |
1. Hotzean okertzeko errendimendua: giro-tenperaturan 180°-ko hotzean okertzeko gai da bihurgunean pitzadurarik edo delaminaziorik gabe; lekuan tolestu eta moldatzeko egokia.
2. Soldadura-errendimendua: karbono-eduki txikia dela eta, beroan ijetzitako altzairu lauko barra hauek arku-soldadurarako eta gasez babestutako soldadurarako egokiak dira; pitzadurari erresistenteak diren soldadura sendoak ematen dituzte.
3. Estanpazioa/zulaketa: Erraza zulatu eta mozteko; prozesatzeko zailtasun baxua; forma irregularreko pieza txikiak masa produzitzeko egokia.
4. Eroankortasun elektrikoa: karbono altzairu hutsak eroankortasun elektriko ona eskaintzen du eta tximista babesteko eta lurreratzeko proiektuetarako material estandarra da.
1. Oinarrizko egoera: beroan ijetzitako akabera "beltza" (errota eskala); herdoiltzeko joera; korrosioaren aurkako tratamendua nahitaezkoa da kanpoan erabiltzeko.
2. Korrosioaren aurkako ohiko prozesuak eta erreferentziako zehaztapenak
o Beroko galvanizazioa: zinkaren estalduraren batez besteko lodiera ≥65μm; kanpoko zerbitzu-bizitza 12-18 urtekoa.
o Hotz galvanizatua / Pintura: Zink estaldura / pintura filmaren lodiera 20-40μm; batez ere, barruko edo lehorreko inguruneetarako.
o Belztzea / Pasibazioa: Herdoilaren prebentzioa soilik (akabera apaingarririk gabe); barneko osagai mekanikoetarako erabiltzen da.
1. Lehen mailakoa: Lap soldadura, ipurdiko soldadura (altzairu egituretarako eta lurrerako proiektuetarako estandarra).
2. Sekundarioa: Torlojuak, errematxaketak, klip/pintza lotzea.
Egokia
Steel structure bracing/reinforcement, roof/wall edge trim strips, embedded parts, lightning protection/grounding, pipe clamps/brackets, stair handrail edging, simple guardrails, small mechanical hardware parts.
Desegokia
Lehen mailako karga-habe edo zutabe autonomoak, maiztasun handiko inpaktu alternoaren menpeko osagaiak, presio handiko karga-osagaiak.
| zabalera (mm) |
lodiera (mm) | |||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | |
| pisu teorikoa (k g/m) | ||||||||||||
|
10 12 14 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 |
0.24 0.28 0.33 0.38 0.42 0.47 0.52 0.59 0.66 0.71 0.75 0.82 0.94 1.06 1.18 |
0.31 0.38 0.44 0.50 0.57 0.63 0.69 0.78 0.88 0.94 1.00 1.10 1.26 1.41 1.57 1.73 1.88 2.04 2.22 |
0.39 0.47 0.55 0.63 0.71 0.78 0.86 0.98 1.10 1.18 1.26 1.37 1.57 1.77 1.96 2.16 2.36 2.55 2.75 |
0.47 0.57 0.66 0.75 0.85 0.94 1.04 1.18 1.32 1.41 1.51 1.65 1.88 2.12 2.36 2.59 2.83 3.06 3.30 |
0.55 0.66 0.77 0.88 0.99 1.10 1.21 1.37 1.54 1.65 1.76 1.92 2.20 2.47 2.75 3.02 3.30 3.57 3.85 |
0.63 0.75 0.88 1.00 1.13 1.26 1.38 1.57 1.76 1.88 2.01 2.20 2.51 2.83 3.14 3.45 3.77 4.08 4.40 |
1.15 1.27 1.41 1.55 1.77 1.98 2.12 2.26 2.47 2.83 3.18 3.53 3.89 4.24 4.59 4.95 |
1.26 1.41 1.57 1.73 1.96 2.20 2.36 2.55 2.75 3.14 3.53 3.93 4.32 4.71 5.10 5.50 |
1.73 1.90 2.16 2.42 2.59 2.76 3.02 3.45 3.89 4.32 4.75 5.18 5.61 6.04 |
1.88 2.07 2.36 2.64 2.83 3.01 3.30 3.77 4.24 4.71 5.18 5.65 6.12 6.59 |
2.75 3.08 3.30 3.52 3.85 4.40 4.95 5.50 6.04 6.59 7.14 7.69 |
3.14 3.53 3.77 4.02 4.40 5.02 5.65 6.28 6.91 7.54 8.16 8.79 |
