Beroan ijetzitako egitura altzairuzko plakak

Beroan ijetzitako altzairuzko plakak altzairuzko egiturak, makineria astuna, udal errepideak eta zubiak eraikitzeko oinarrizko lehengaiak dira. GB/T 700-2006 eta GB/T 1591-2018 estandar nazionalen arabera ekoiztuak, beroan ijetzitako plakak, hotzean ijetzitako plakak, lodiera ertaineko plakak eta irristagaitza duten koadrodun plaketan sailkatzen dira. Propietate mekaniko orekatuak eta soldadura, hotzean tolesturan eta puntzonatzean errendimendu bikainarekin, Egiturazko Altzairuzko Plak integratuek indar etengabeko transmisioa ematen dute hutsunerik juntzerik gabe, aproposa azalera handiko karga-substratuetarako eta juntura-plaketarako.

HAISHENG-ek beroan ijetzitako egitura-altzairuzko plaken lodiera-zehaztapenen sorta osoa eskaintzen du, forma bereziko piezen eta txertatutako plaken ebaketa pertsonalizagarria, materialaren proba mekanikoen txosten osoak eta korrosioaren aurkako prozesatzea, hala nola pintura eta beroan galvanizatzea, altzairu-egitura, makineria eta udal-proiektuen ontziratu gabeko altzairuaren kontratazio eskaerei erantzuteko geltoki batean.

1. Ekoizpen-arau aplikagarriak

GB/T 700-2006 Karbonozko Egiturazko Altzairua

GB/T 1591-2018 aleazio baxuko erresistentzia handiko altzairu estrukturala

GB/T 3274 Karbonozko plaka lodietarako dimentsio eta forma onartzea

2. Produktuaren oinarrizko ezaugarriak

2.1 Ezaugarri materialak eta mekanikoak

Karbono heldua eta aleazio baxuko materialen serieek Q235B eta Q355B kalifikazio nagusiekin indarra, plastikotasuna eta gogortasuna orekatuak lortzen dituzte, propietate mekaniko egonkorrak giro-tenperaturan, karga estatikoak, karga dinamikoak eta zenbait tenperatura-desberdintasunak jasateko gai direnak.

Integralean ijetzitako plakek barne ehundura uniformea ​​eta etengabeko indarraren transferentzia dute, konpresio, tolestura eta tolestearekiko erresistentzia nabarmena duten eremu handietako karga eta itxiturako substratuetarako.

Altzairu-maila desberdinak aukeratzeko erresistentzia arruntetik erresistentzia handira bitartekoak, karga-maila desberdinekin bat datozen itxitura arinak, karga astunak eta ekipoen presio-osagaiak barne.

2.2 Kategoria eta Prozesu Desberdintasunak

Beroan ijetzitako plakak: gogortasun ona, lodiera zabala, kostu baxua, tenperatura altuko erresistentzia eta soldadura-errendimendu bikaina ingeniaritza-material gisa; oxido eskalaz eta neurrizko zehaztasun dimentsioz ​​estalita.

Hotzean ijetzitako plakak: gainazal leuna, dimentsio-perdoia estua, lautasun handia eta toleste-errendimendu handia mekanizaziorako, estanpaziorako eta osagai apaingarrietarako; lodiera mehea eta tenperatura altuko erresistentzia ahulagoa beroan ijetzitako plakak baino.

Barietate funtzional deribatuak: koadrodun plakak irristagaitzak eta higadura erresistenteak dira pasabideetarako eta plataformetarako; lodi ertaineko plakek karga astuneko osagai handiak dituzte helburu; moztutako plakek eta jatorrizko bobina-plakek ebaketa malgua onartzen dute materialaren erabilera handiarekin.

2.3 Mekanizazioa eta Muntaia Abantailak

Mekanizazio-errendimendu osoak ebaketa, tolestura, puntzonaketa, ijezketa, soldadura, leunketa eta estaldura onartzen ditu, altzairuzko egitura fabrikatzeko prozesu guztiekin bateragarria.

Plaka lauek junturak, lapaketa eta ipurdi-junturak eraikitzeko erraztasuna ahalbidetzen dute, juntura konplexuetarako sekzioko altzairuarekin, hodiekin eta finkagailuekin ezin hobeto lotuz.

Tamaina malguek plaka osoak forma bereziko piezatan, lauza txikietan eta unibertsaltasun handiko pieza txertatuetan moztu daitezke.

2.4 Ingurumen-egokitzapena

Oinarrizko altzairuak eguraldiaren erresistentzia duina du; herdoildu, margotu edo galbanizatu beroan korrosioaren aurkako tratamendua egin ondoren, barrualdean, kanpoan eta ingurune hezeetan aplika daiteke epe luzerako zerbitzurako.

Tenperatura-tarte zabala: karbono altzairuzko plaka arruntek -20 ℃ eta 350 ℃ artean funtzionatzen dute; altzairu kalifikazio bereziek tenperatura baxuko edo altuko lan baldintzak betetzen dituzte.

2.5 Kostu abantailak eta mugak

Lehengaien hornikuntza nahikoa, zehaztapen osoak eta produkzio masiboa kostu unitarioa murrizten dute, kostu integralaren errendimendu handia ekarriz altzairu egituretarako oinarrizko altzairu orokor gisa.

Plaka meheek erresistentzia ahula erakusten dute tokian tokiko inpaktuarekiko eta hortzekiko; aparteko plakek pisu handia dute eta egitura-karga orokorra handitzen dute.

Plater biluziek herdoiltzeko joera dute jasandako baldintzetan eta korrosioaren aurkako tratamendua izan behar dute; Parametroen kontrol zorrotza behar da erresistentzia handiko plakak hotzean tolestu eta estanpatzeko, pitzadurak saihesteko.

3. Beroan ijetzitako egiturazko altzairuzko plaken aplikazio-esparrua

3.1 Aplikazio nagusiak

Eraikuntza altzairuzko egituren ingeniaritza: zoruaren oinarri-plakak, teilatuko panelak, horma-panelak eta plataforma-lauzak; zurrungailuak, zatiketa-plakak, buru-plakak, lotura-plakak eta altzairuzko zutabe eta habeetarako txertatutako altzairu-plakak, karga nagusietarako eta juntura-loturarako nukleoko materialak.

Ekipamendu eta makineriaren fabrikazioa: ekipoen maskorrak, oinarriak, markoak, babesleak, siloak, moldeen babes-plakak eta higadura-erresistenteak diren eraikuntza-makineriarako estalkiak.

Itxiturak eta espaloi-plataformak: Tailerreko pasabideetarako, eskailera-oholetarako eta lubaki-estalkietarako plaka kuadrodunak; fabrikako itxitura eta partizio bafleetarako plaka arruntak.

Presio-ontziak eta hodien osagarriak: atmosfera biltegiratze-tangak, ur-biltegiak, hodi-buruak, hodi-euskarriak eta zilindroak indartzeko plakak presio handiko karga-jasaten ez diren osagaietarako.

Udal eta zubietako ingeniaritza: Zubietako babes-plaka osagarriak, errepideko babes-oholak, udal-hesiak, estalkiaren oinarri-plakak, ibaien estaldura-oholak eta zirkulazio-instalazioen osagaiak.

Hardwarea eta prozesaketa ez-estandarra: moztu forma bereziko ertzak ixteko piezak, ura gelditzeko plakak, sendotze-plakak eta aldi baterako euskarri-lauza ez-estandarrak ordezko hainbat piezatan.

3.2 Erabilerak parekatzea produktu-kategoriaren arabera

Beroan ijetzitako lodiera ertaineko plakak: altzairuzko osagai astunetarako, ekipoen oinarrietarako, zubietarako, biltegiratze-tangetarako eta karga-panel handietarako plaka lodiak batez ere.

Beroan ijetzitako ebakitako plakak: lodiera mehe eta ertaineko erregularra kostu handiko errendimenduarekin, oso erabilia fabrikako habe, zutabe eta itxituretarako ingeniaritza-kontsumo handiena duten.

Hotzean ijetzitako plaka meheak: doitasun handiko gainazal leuna, doitasun-estampaziorako, panel apaingarriak, armairu elektrikoak eta kanpoko zorro argiak egiteko.

Altzairu koadrodun plakak: irristagaitzaren aurkako errendimendu bikaina oinezkoentzako plataforma, eskailera-maila eta ibilgailuen zoru-oholei eskainitakoa.

3.3 Hautaketa sinpleko aholkuak

Beroan ijetzitako plakak lehenestea karga-jasateko, soldatzeko eta aire zabaleko aire zabaleko lan baldintzetarako;

Aukeratu hotzean ijetzitako plakak itxura eskakizunetarako, zehaztasun estanpaziorako eta barruko dekorazio eszenatokietarako;

Hartu koadrodun plakak oinezkoentzako pasabideetarako eta irristatzearen aurkako guneetarako.

4. Gama osoko errendimendu-parametroak

4.1 Kalifikazio nagusiak eta giro-tenperaturako propietate mekanikoak

4.2 Konstante fisiko orokorrak

Dentsitatea: 7,85 g/cm³

Elastikotasun modulua: 2,06×10⁵ MPa

Poisson-en ratioa: 0,3

Eroankortasun termikoa: 45 W/(m·K)

4.3 Lodiera sailkapena eta neurri estandarrak

Industria-lodieraren sailkapena

Plaka mehea: 0,5 ~ 3,0 mm (hotzean ijetzita / beroan ijetzita)

Plaka ertaina: 3,0~14,0 mm

Plaka lodia: 14,0~60,0 mm

Lodiera handiko plaka: > 60 mm (altzairuzko egitura astunak, ekipoen oinarriak)

Tamaina finko estandarrak

Zabalera arruntak: 1000mm, 1220mm, 1500mm, 1800mm, 2000mm

Luzera arruntak: 2000mm, 2440mm, 6000mm, 12000mm

Tolerantzia: Lodiera ± 0,3 ~ ±% 10; Luzera eta zabalera ± 5 mm

Kategoria nagusiak eta lodiera tartea

Beroan ebakitako plaka: 2.0~12mm, eraikuntza proiektuetan kontsumo handiena

Beroan ijetzitako jatorrizko plaka: 12~60mm, karga astunetarako, zubietarako, biltegiratze-tangetarako

Hotz ijetzitako altzairuzko plaka: 0,5 ~ 3,0 mm, doitasun handiko gainazal leuna

Altzairuzko plaka koadroduna: 3.0~8.0mm (lentikularrak / diamanteak irristatzearen aurkako eredua)

4.4 Mekanizazio-errendimendua

Hotza tolestatzeko propietatea: Q235 eta Q355-ek 180°-ko tolestura hotzean onartzen dute mandrilaren diametroa ≤ 2 aldiz plakaren lodiera duena, toleste-posizioetan pitzadurarik edo delaminaziorik gabe.

Soldaduraren propietatea: Karbono gutxiko baliokideek soldagarritasun bikaina dakar, eskuzko arkuko soldadurarekin eta gas babestutako soldadurarekin bateragarria, aurreberotze konplexurik gabe.

Estanpazioa eta okertzea: hotzean ijetzitako xaflek estanpazio-errendimendu ezin hobea eskaintzen dute; angelu handiko okertzea ez da gomendagarria plaka lodietarako.

Zerbitzuaren tenperatura: karbono altzairuzko plaka orokorrak -20 ℃ eta 350 ℃ bitartekoak dira; Q355D/E kalifikazioak tenperatura baxuko proiektuetarako, tenperatura oso baxuarekiko erresistentzia minimoarekin.

4.5 Erreferentzia Atala Parametro mekanikoak

Tolestura-sekzio-modulua esponentzialki igotzen da plakaren lodierarekin

Ebakidura-erresistentzia 0,5~0,6 aldiz etekin-indarra da

Plaka meheek konpresiopean tokiko ezegonkortasuna izateko joera dute, plaka lodiek konpresio erresistentzia egonkorra mantentzen duten bitartean

4.6 Gainazalaren kalitatea eta korrosioaren aurkako tratamendua

Bidalketa gainazalaren egoera: beroan ijetzitako oxido-eskalarekin, hotzean ijetzitako gainazal leuna, desugertatua, granailatua, hareaztatua

Korrosioaren aurkako soluzioak

Pintura / primer epoxi: barruko ingurune arruntetarako

Beroko galvanizazioa: zink estalduraren lodiera 60 ~ 120μm kanpoko zerbitzurako epe luzerako

Granailadura + herdoilaren aurkako estaldura: Altzairuzko egitura proiektuetarako prozesu estandarra

Azalera onartzeko estandarra: pitzadura, tolestura, orbain, delaminazio eta herdoil larririk gabe.

4.7 Aplikazioak hautatzeko gida

✅ Eszenatoki egokiak Altzairuzko habe eta zutabeen zurrungailuak, zatiketa-plakak, txertatutako altzairu-plakak, zoruaren oinarri-plakak, ekipamendu-oinarriak, plataforma-lauzak, eskailera-oholak, itxitura-oholak, zubi-plaka osagarriak, atmosfera biltegiratze-tangak, marko mekanikoak.

❌ Eszenatoki desegokiak Presio handiko ontzien barruko hormak, tenperatura eta presio handiko kanalizazioak, euskarri korrosibo larriak (ontzi bereziak edo altzairu herdoilgaitzak behar dira).

Hautaketa azkarraren arauak

Lantegi arruntak, itxiturak eta ekipamendu txikiak: Q235B beroan ijetzitako plaka

Karga astuneko habeak eta plaka lodiak, zubiak: Q355B plaka ertaina eta lodia

Itxura dekorazioa eta estanpazioa, armairu-oskolak: Hotzean ijetzitako plaka mehea

Pasabideak, operazio-plataformak eta eskailerak: koadrodun plaka irristagaitza

5. Beroan ijetzitako egitura-altzairu-plaken zehaztapen-taul komunak

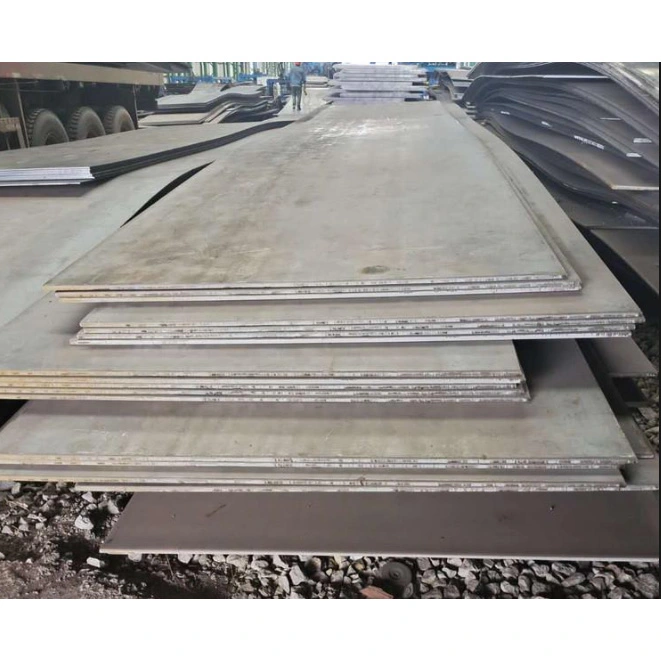

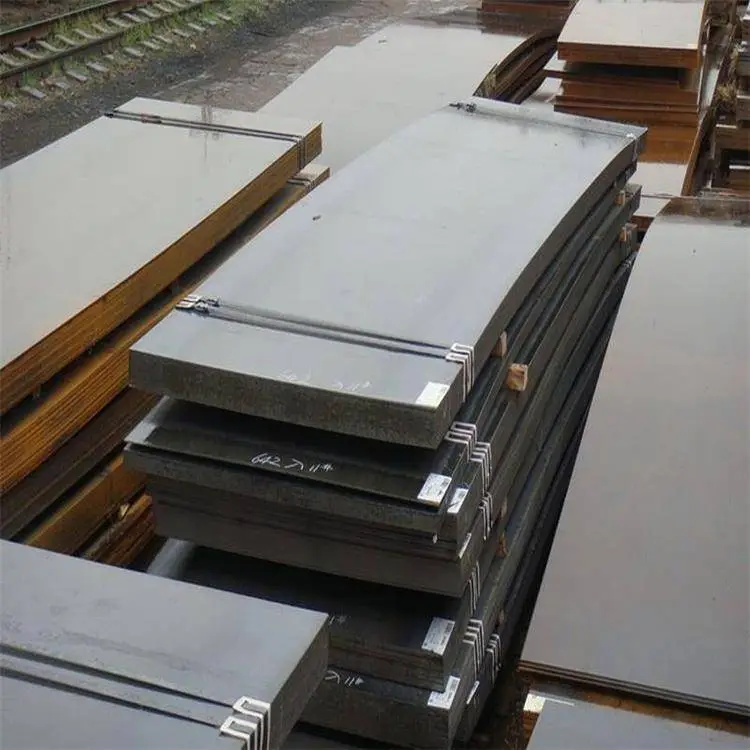

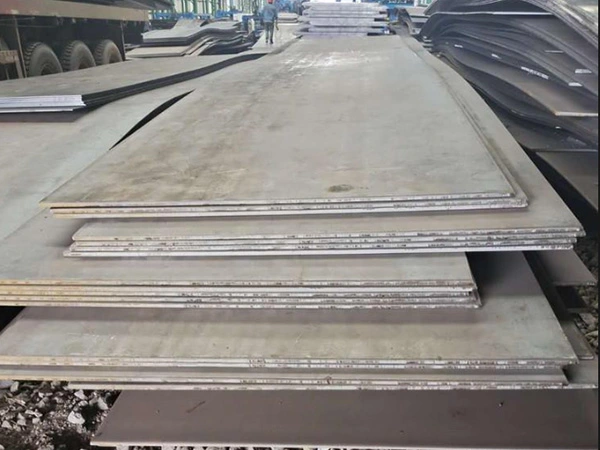

5.1 Beroan ijetzitako altzairuzko xafla arrunta (plaka moztua / jatorrizko plaka, Q235B/Q355B)

Zabalera × luzera tamaina estandarrak: 1500 × 6000, 1800 × 6000, 2000 × 6000, 1500 × 12000, 1800 × 12000, 2000 × 12000

2,0 ~ 3,0 mm-ko plaka mehea (itxitura, ertz moztua, plaka mehea juntzea)

Plaka ertaina 4,0 ~ 10 mm (ingeniaritza-kontsumo handiena, zurrungailuak eta txertatutako plakak)

Plaka lodia 12 ~ 60 mm (altzairuzko egitura astunak, zubiak, ekipoen oinarriak)

5.2 Hotz ijetzitako altzairuzko plaka (0,5 ~ 3,0 mm, doitasun handiko gainazal leuna)

Xaflaren tamaina estandarra: 1000 × 2000, 1220 × 2440, 1500 × 3000 Lodiera arrunta: 0.5, 0.8, 1.0, 1.2, 1.5, 2.0, 2.5, 3.0 mm Nukleoaren erabilera: Kabinete elektrikoen maskorrak, estanpazio piezak, zehaztasun handiko apaingarriak Ezaugarriak zehaztasuna, oxidorik gabeko gainazala, ez da egokia tenperatura altuko eta karga astuneko lan baldintzetarako.

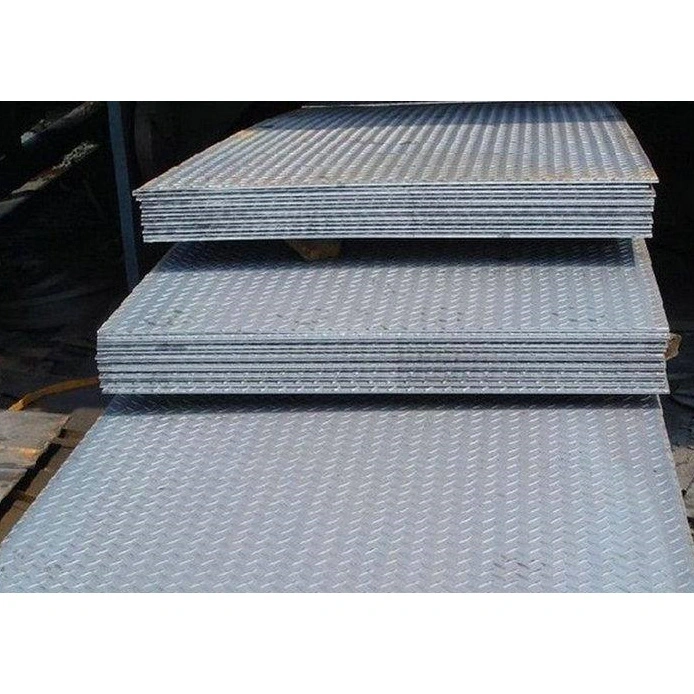

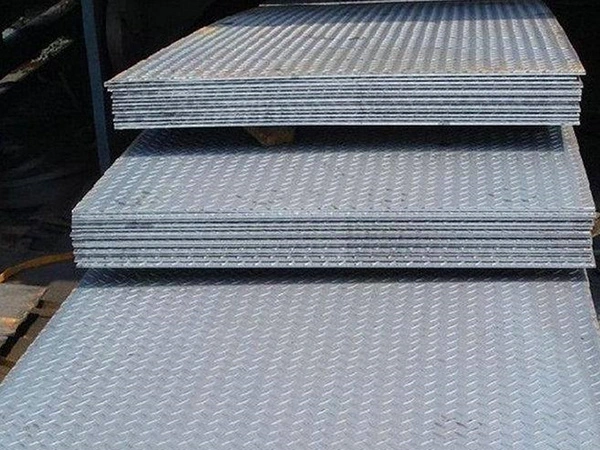

5.3 Altzairuzko plaka irristagaitza (Lentikularra / Diamante eredua, altzairuzko plataformetarako eskainia)

Tamaina estandarra: 1500×6000, 1800×6000 Oinarrizko plakaren lodiera: 3.0, 4.0, 5.0, 6.0, 8.0 mm

3.0/4.0mm: Tailerreko pasabideak, plataforma sinpleak, eskailera-maila

5.0/6.0/8.0mm: pisu handiko plataformak, kamioien zoru-plakak, pasabide industrialak

5.4 Tamaina eta materiala aukeratzeko arauak

Zabalera hobetsia: 1500 mm (ohikoena, ebaketa-hondakin txikia), 1800 mm, 2000 mm

Luzera hobetsia: 6000 mm (eraikuntza orokorra), 12000 mm (osagai luzeak plaka osoaren erabilera)

Materialen aukeraketa estandarra

Fabrika arrunta, itxitura, txertatutako piezak, konexio-plakak: Q235B

Karga astuneko habeak, plaka lodiak, zubiak, altzairuzko egitura handiak: Q355B

Moztutako plaka eta jatorrizko plakaren arteko bereizketa

Ebaki plaka: 2-12 mm, kostu baxua, batez besteko lautasuna, altzairuzko egitura zibil eta arruntetarako lehen aukera

Jatorrizko plaka: 12 mm-tik gorako lodiera, barne egitura uniformea, errendimendu mekaniko egonkorra, derrigorrezkoa karga astunetarako eta zubi proiektuetarako

5.5 Pisua kalkulatzeko formula orokorra

Pisua metro karratuko (kg/㎡) = Lodiera (mm) × 7,85

Plaka bakarreko pisua = Luzera (m) × Zabalera (m) × Lodiera (mm) × 7,85

6. HAISHENG Fabrikaren Hornikuntzaren Abantailak

Jatorrizko fabrikako biltegitik hornidura zuzena: norbere jabegoko plaka ebakitzeko tailerra, beroan ijetzitako, hotzeko eta koadrodun lodi ertaineko plaken zehaztapen osoekin stockean, bitartekarien markarik gabe, atzerriko ingeniaritza proiektu handietarako kostu abantaila nabaria.

Bidalketa azkarra egonkorra: lodiera eta zabalera arrunteko plakak guztiz hornituta daude urte osoan, loteen entrega eta forma bereziko plaka txertatuak eta zurrungailuak premiazko ebaketa onartzen dute eraikuntzako egutegi zorrotzak betetzeko.

Prozesu osoko kalitatearen ikuskapenaren trazabilitatea: lehengaien berrikuspen mekanikoa biltegiratu aurretik, laginketa ijezketan zehar eta amaitutako tamainaren eta itxuraren ikuskapen osoa. Lote bakoitza materialaren ziurtagiri osoarekin, trakzio- eta inpaktu-probaren txostenekin erantsita dago, hirugarrenen tokiko laginketa-ikuskapena onartzen duena atzerriko proiektuak onartzeko.

Geldialdi bakarreko prozesatze-zerbitzua: CNC ebaketa, tolestura, zulaketa, zirrikitu-ebaketa eta beroan galvanizatzeko korrosioaren aurkako aurrefabrikazioa eskuragarri, H-habeekin, I-habeekin, kanalekin eta indar handiko torlojuekin bateratuta esportazio-ontzietarako.

Esportazio-ontzi estandarra: pelikulaz estalitako altzairuzko plakak eta altzairu-zerrendek bilduta, hezetasuna eta herdoila saihesteko egurrezko paletekin sendotuta, txinatar eta ingelesezko ziurtagiri osoak eta aduana-garbiketa eta gunearen onarpenerako material-txostenak.

7. Maiz egiten diren galderak

G: Q235B edo Q355B plakak hautatuko ditugu barruko fabrikako itxituretarako?

A: Q235B errentagarria itxitura argietarako eta txertatutako pieza txikietarako; indar handiko Q355B lodi ertaineko plakak habe astuneko amaierako plaketarako, ekipamendu-oinarrietarako eta zubi-karga eusteko osagaietarako.

G: Korrosioaren aurkako zein tratamenduk bizitza luzeagoa eskaintzen die kostaldeko aire zabaleko proiektuetan erabiltzen diren plakei?

A: plaka osoko bero-galvanizazioa lehenesten da epe luzerako kanpoko gatz-ihinztatze inguruneetarako; sandblasting gehi bi geruza epoxi herdoilaren aurkako primer epe laburrerako barruko baldintza hezeetarako.

G: Nola bereizi ebakitako plakak eta jatorrizko plakak, zein aukeratu karga astuneko proiektuetarako?

A: 2-12 mm-ko plaka meheak eta ertainak prezio baxuagoko moztutako plakak dira; 12 mm-tik gorako plakak ijetzitako jatorrizko plakak dira, barne egitura metalografiko uniformearekin eta errendimendu egonkorra dutenak, derrigorrezkoak zubietarako eta ekipamendu astunetarako oinarrietarako.

G: Altxatutako koadrodun ereduaren lodiera kargarako kalkuluaren lodiera gisa zenbatzen al da?

A: Oinarrizko plakaren lodiera soilik hartzen da egitura-diseinuaren kalkulurako, irristagaitzaren aurkako irtenguneak indarren lodieratik kanpo geratzen dira, hautatu plakak oinarri-lodieraren arabera karga-eskakizunen arabera.

G: Hotzeko plakak erabil al daitezke ekipoen karga-baseetarako?

A: Ez da gomendagarria. Hotzean ijetzitako plakek lodiera mehea eta tenperatura altuko erresistentzia ahula dituzte; Beroan ijetzitako lodiera ertaineko plakak uniformeki hartzen dira karga astuneko oinarrietarako eta soldadurako indarra duten osagaietarako.
